Waveshare ESP32-C6-Zero-B – компактная плата ESP32-C6 с USB-C и широким диапазоном напряжения питания 5В-36В

Она основана на беспроводном RISC-V SoC ESP32-C6FH8 с 8 МБ flash, поддержкой 2.4 ГГц WiFi 6, Bluetooth 5.x LE и радиомодулем 802.15.4 для Zigbee и Thread. Также она предоставляет до 20 GPIO через разъемы и контактные площадки, а также оснащена RGB светодиодом и кнопками Boot и Reset.

Технические характеристики Waveshare ESP32-C6-Zero-B:

• SoC – Espressif Systems    ESP32-C6FH8
  • Процессор
    • Одноядерный 32-битный RISC-V с тактовой частотой до 160 МГц
    • Энергоэффективное ядро RISC-V с частотой до 20 МГц
  • Память – 512 КБ SRAM
  • Хранилище – 320 КБ ROM, 8 МБ flash
  • Беспроводная связь – 2.4 ГГц WiFi 6, Bluetooth 5.3 и радиомодуль 802.15.4 для Thread/Zigbee
• USB – порт USB Type-C для загрузки программы и отладки
• Расширение
  • 2x 9-контактные разъемы с до 13x GPIO, UART, I2C, SPI, 6x ADC, I2S, PWM, Vin, 3.3V out, GND
  • 7x контактные площадки с до 7x GPIO, UART, I2C, SPI, 1x ADC, I2S, PWM
• Прочее

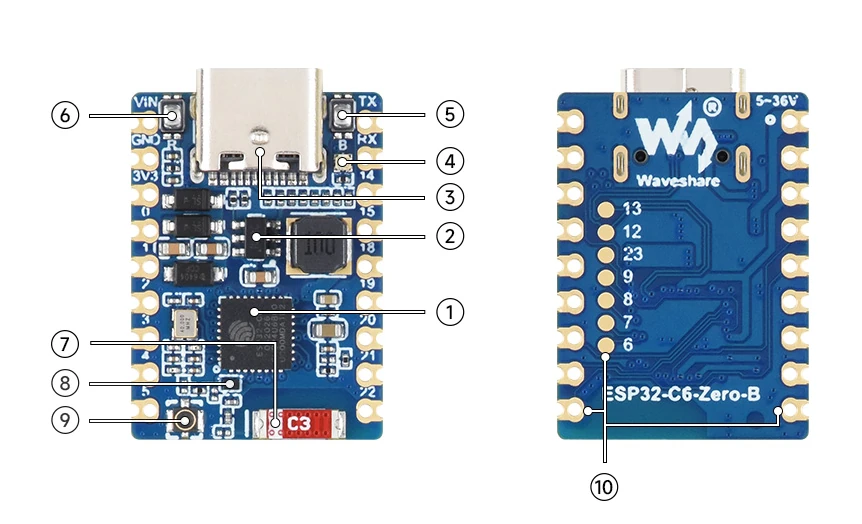

  • Кнопки Boot (5) и Reset (6).
  • WS2812 RGB светодиод
  • Керамическая антенна 2.4 ГГц и разъем для внешней антенны IPEX 4 (выбор через GPIO7)
• Источник питания
  • Вход 5В через порт USB-C

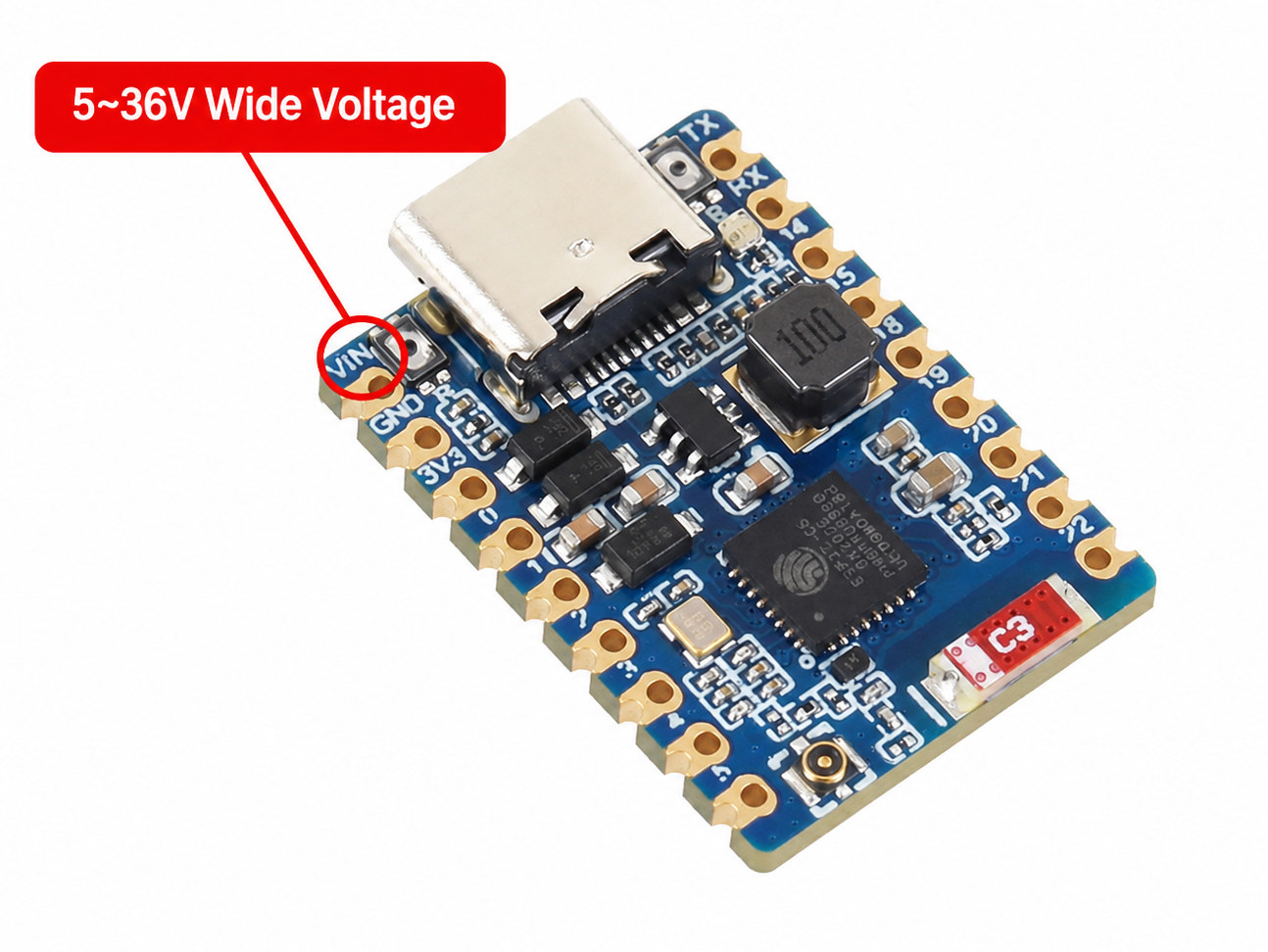

  • Вход 5-36В до 1А через контакт Vin
  • Понижающий регулятор SY8301 (4.5-40В)
• Размеры – 25 x 18 мм

Waveshare упоминает поддержку фреймворка ESP-IDF, Arduino и MicroPython, а также предоставляет базовые инструкции для начала работы на сайте документации вместе с дополнительной аппаратной документацией.

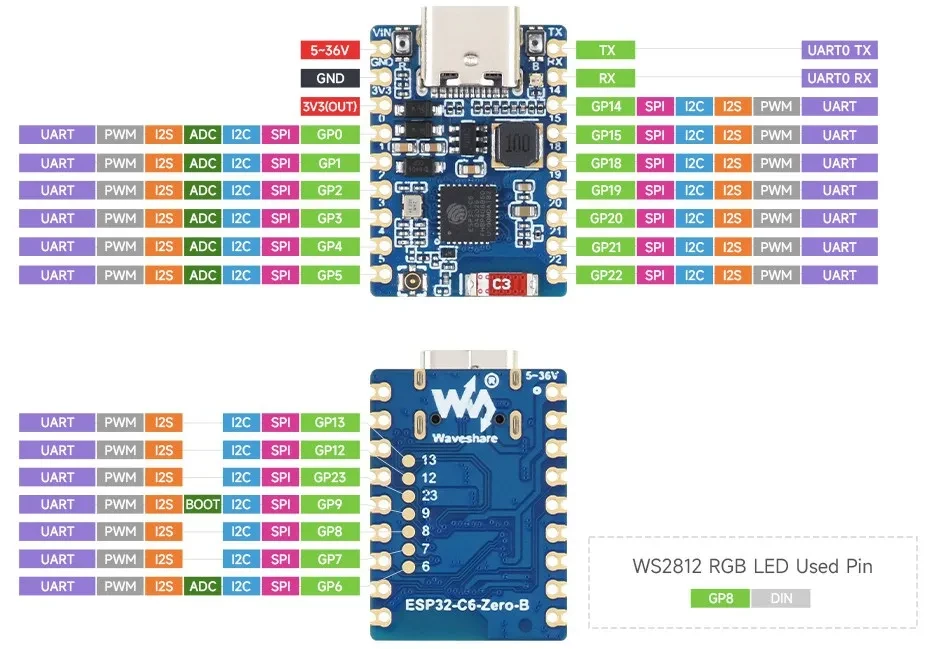

Недавно мы упомянули его младшего брата, работающего только от 5В, ESP32-C6-Zero, в нашей статье о проекте OpenC6 BIOS , который предоставляет интерфейс, подобный BIOS, для настройки периферии SoC ESP32-C6 и включения таких функций, как загрузка по сети. Но любая стандартная прошивка для ESP32-C6 должна работать, тем более что большинство контактов программно настраиваются согласно приведенной ниже схеме назначения выводов.

Обратите внимание, что в прошлом были жалобы на дальность действия антенны Ceramina, используемой в ESP32-C6-Zero-B, поэтому если дальность для вас важна, вам потребуется внешняя антенна или, возможно, небольшая доработка антенны .

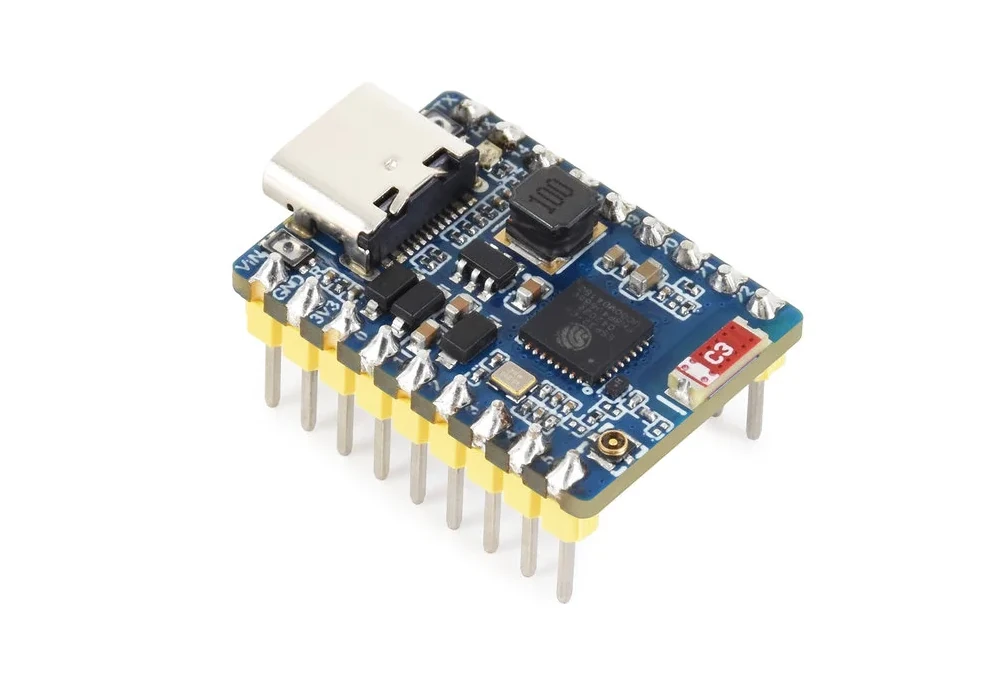

Waveshare продает ESP32-C6-Zero-B по цене около $6-7 на AliExpress и $5.99/$6.99 в магазине компании , в зависимости от необходимости предварительно припаянных разъемов. Вскоре он может также появиться на Amazon-магазине Waveshare , но сейчас там продается только версия, работающая только от 5В.
