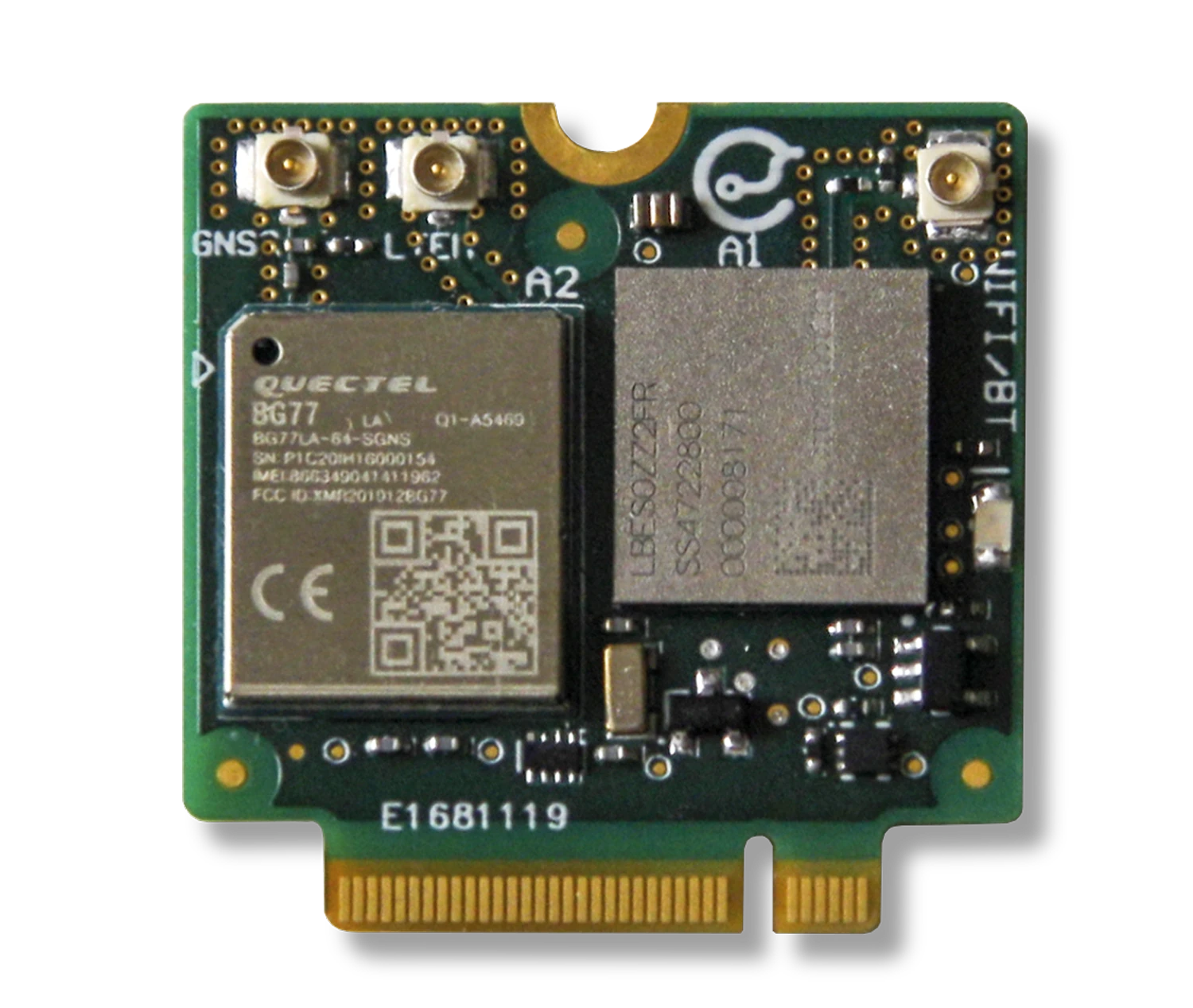

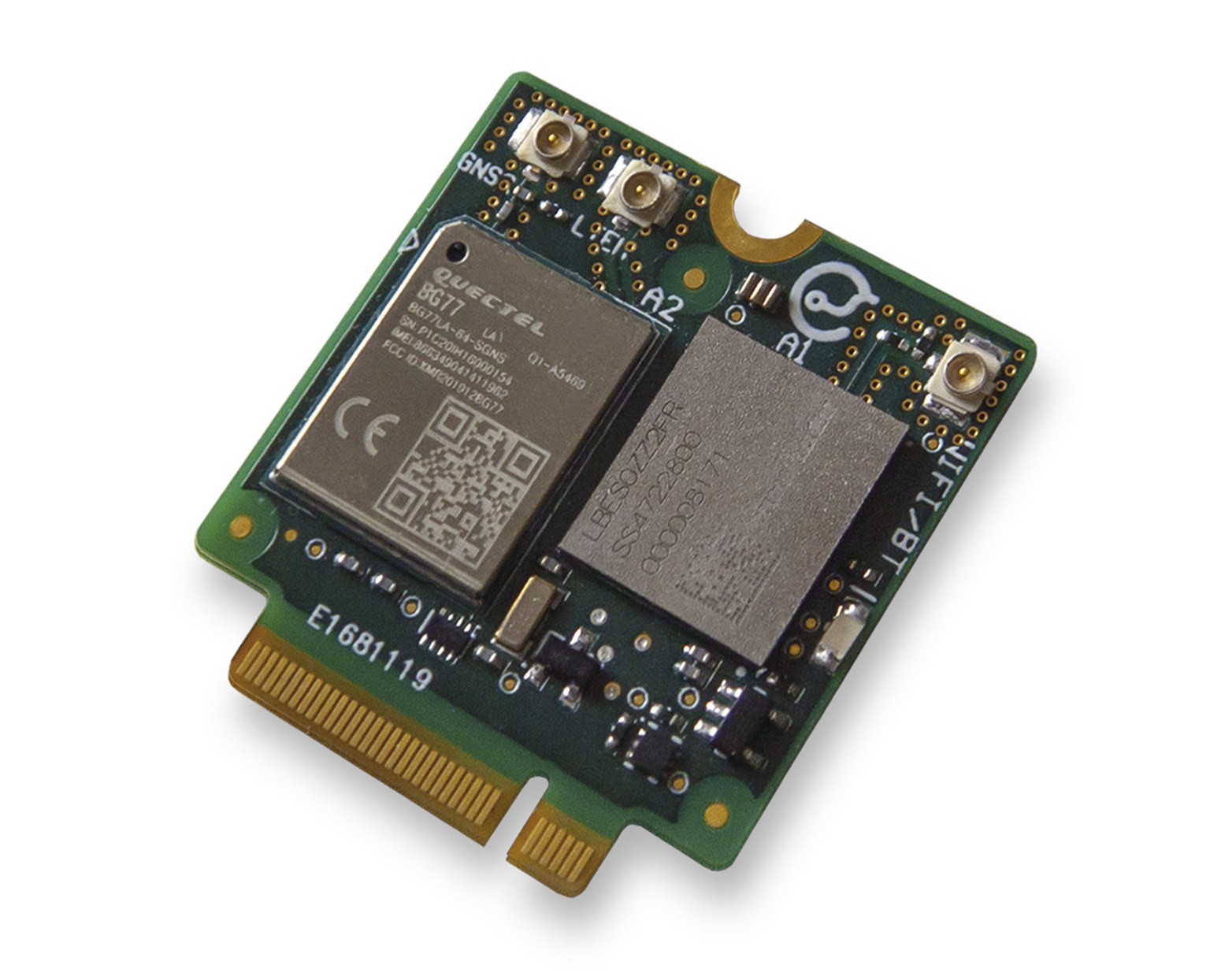

Модуль Simplia CONNECT RW612 6-в-1 M.2 2230 предлагает поддержку WiFi 6, Bluetooth 5.4, 802.15.4, LTE-M, NB-IoT и GNSS

Это первый модуль, в котором реализовано так много беспроводных стандартов в компактном форм-факторе M.2 2230. Это стало возможным благодаря объединению модуля NXP RW612 с поддержкой WiFi, BLE и 802.15.4 и опционального модуля Quectel BC77 с поддержкой LTE-M, NB-IoT и GNSS

Технические характеристики Simplia CONNECT RW612:

• Беспроводные модули
  • Murata Type 2FR (LBESOZZ2FR)
    • SoC – NXP RW612
      • CPU – Arm Cortex-M33 @ 260 МГц
      • Память – 1.2 МБ SRAM
      • Беспроводные интерфейсы
        • Двухдиапазонный Wi-Fi 6 (802.11ax) 1×1 SISO
        • Bluetooth LE 5.4
        • Радиоинтерфейс 802.15.4 для Thread и Zigbee
    • Память – встроенная флэш-память 16 МБ или 32 МБ через FlexSPI
    • Безопасность – NXP EdgeLock
    • Корпус – 12.0 x 11.0 x 1.5 мм (BGA)
  • Опционально Quectel BG77 (BG77LA, аналогичный BG770A без поддержки 5G NTN)
    • Функции LTE
      • 3GPP Rel. 14
      • LTE Cat M1 (LTE-M/eMTC)
        • Полоса пропускания РФ 1.4 МГц
        • До 588 кбит/с (DL), 1119 кбит/с (UL)
      • LTE Cat NB2 (NB-IoT)
        • Полоса пропускания РФ 200 кГц
        • До 127 кбит/с (DL), 158.5 кбит/с (UL)
      • Мощность передачи – 21 дБм +1.7/-3 дБ (Class 5)
    • GNSS – GPS, ГЛОНАСС, BeiDou, Galileo и QZSS
    • Корпус – 14.9 × 12.9 x 1.7 мм
• Интерфейс хоста – краевой разъем M.2 с USB 2.0, SD, RMII, UART, I2C и, возможно, другими интерфейсами (TBC)
• Расширение – 40-контактный высокоплотный разъем Hirose с USB OTG, SWD, UART, I2C, SD, SIM-картой, 17x GPIO (TBC)
• Прочее – 3x разъема IPEX для сотовой связи, GNSS и WiFi/BT/802.15.4
• Питание – 3.3 В
• Размеры – 30 x 22 мм (стандартный модуль M.2 2230)

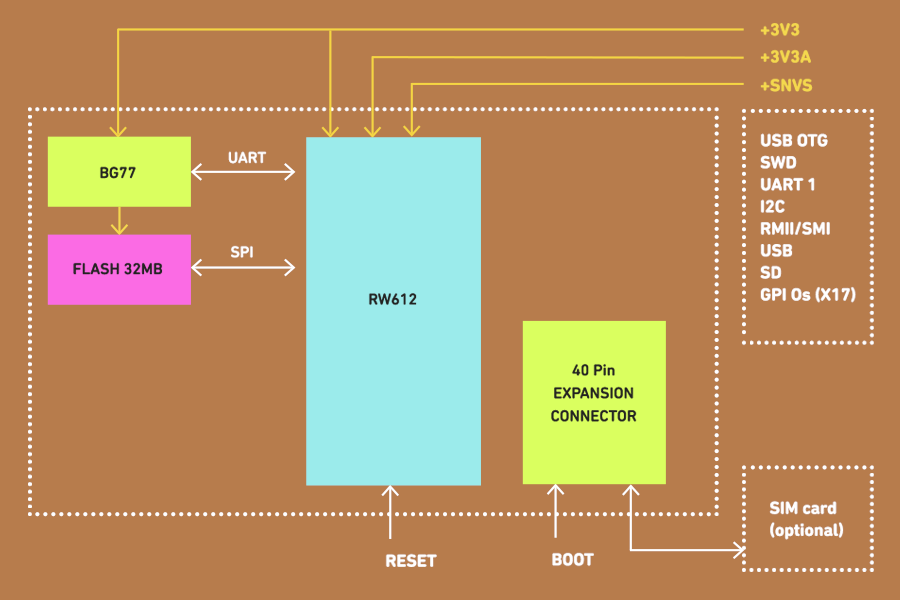

Обратите внимание, что компания не предоставила подробностей о 40-контактном разъеме расширения и назначении контактов краевого разъема M.2, поэтому я основывал эти части спецификаций на блок-схеме выше, а также на репозитории GitHub для более раннего модуля CONNECT IMXRT 1052 с аналогичным форм-фактором

Со стороны программного обеспечения сообщается, что предоставляется SDK с поддержкой мультиплексирования выводов и не более того. Вероятно, он основан на MCUXpresso SDK (bare metal или FreeRTOS), хотя другим вариантом для RW612 является Zephyr RTOS (Уровень 2, поддерживается сообществом)

Доступны три артикула:

• BAR0422 – Murata Type 2FR WiFi + BT 16 МБ Flash
• BAR0622 – Murata Type 2FR WiFi + BT 32 МБ Flash
• BAR0423 – Murata Type 2FR WiFi + BT 16 МБ Flash, модем BG77-GNSS

Это означает, что только BAR0423 реализует все шесть беспроводных опций. Компания не предоставила цены, но для справки: модуль Murata Type 2FR продается примерно за $14, а модуль Quectel BG77 — примерно за $20 при заказе от 1000 штук, так что цена около $100 возможна с учетом нишевого рынка. Немного больше деталей можно найти на странице продукта .
