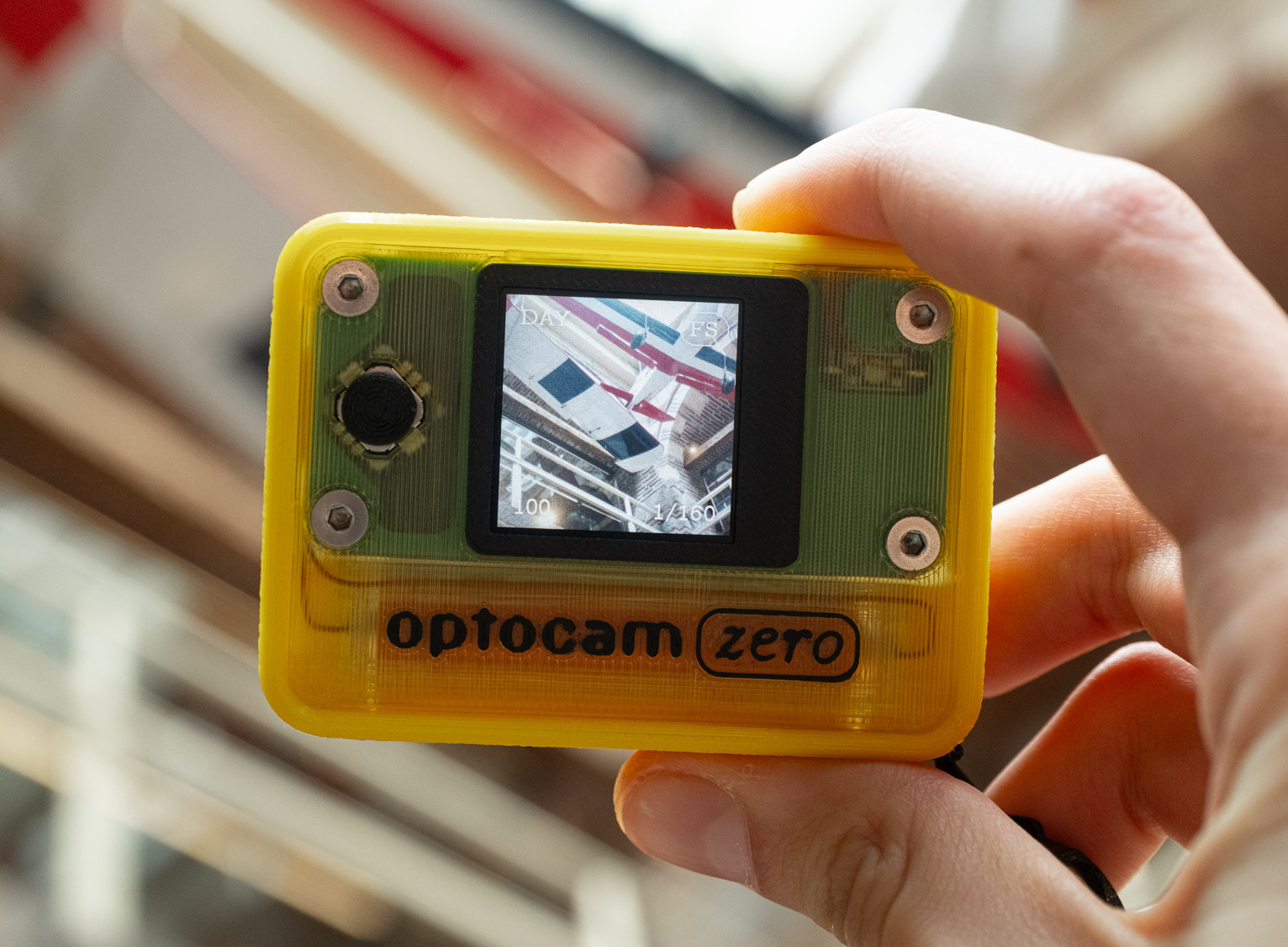

Optocam Zero – DIY цифровая камера на базе Raspberry Pi Zero 2 W

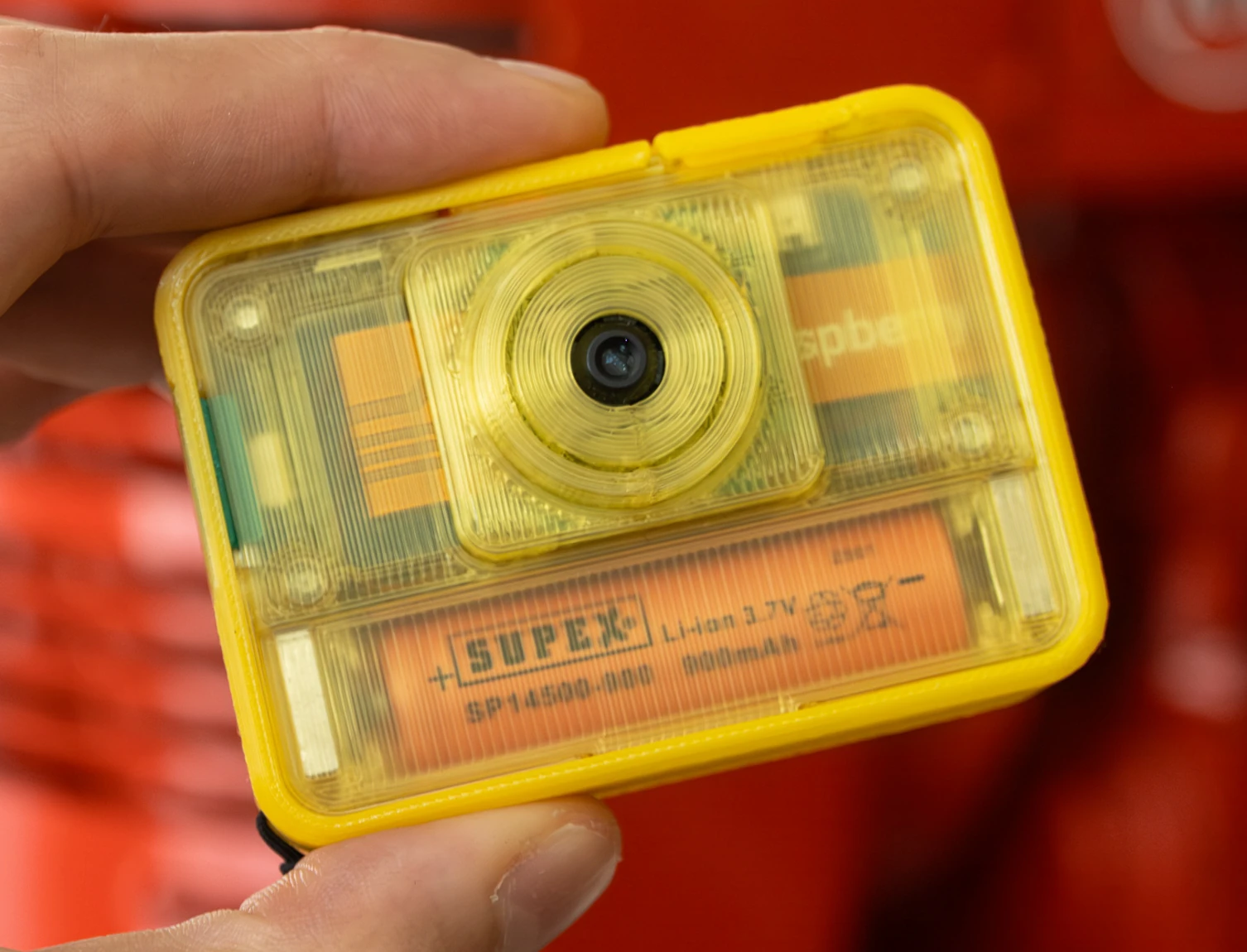

Она подключает Pi Zero 2 W SBC к Raspberry Pi Camera Module 3 , 1,3-дюймовому ЖК-дисплею, держателю аккумулятора 14500 Li-Ion и другим компонентам. Камера поддерживает автофокус, восемь фотофильтров, зарядку USB-C и работает от 70 до 80 минут от одного заряда.

Ключевые особенности камеры Optocam Zero:

• Основана на Raspberry Pi Zero 2 W SBC
• Дисплей
  • 1,3-дюймовый ЖК-дисплей с разрешением 240 x 240
  • Предварительный просмотр камеры на экране с частотой 15–20 кадров/с.
  • Затемнение экрана при бездействии для экономии заряда батареи
• Функции камеры
  • Захват изображений JPEG размером 2592 x 2592.
  • Поддержка записи и воспроизведения GIF.
  • Поддержка автофокуса
  • Включено 8 фотофильтров.
• Разное
  • Передача изображений через пользовательский интерфейс точки доступа.
  • Полностью 3D-печатные детали корпуса
  • Доступен 3D-печатный защитный чехол из TPU и дизайн шнурка.
  • Время загрузки 22 секунды
• Питание
  • Сменный литий-ионный аккумулятор типа 14500
  • Зарядка через USB-C, устройство можно использовать во время зарядки.
• Размеры – 71 x 51 x 18 мм, без учета выступа камеры и экрана

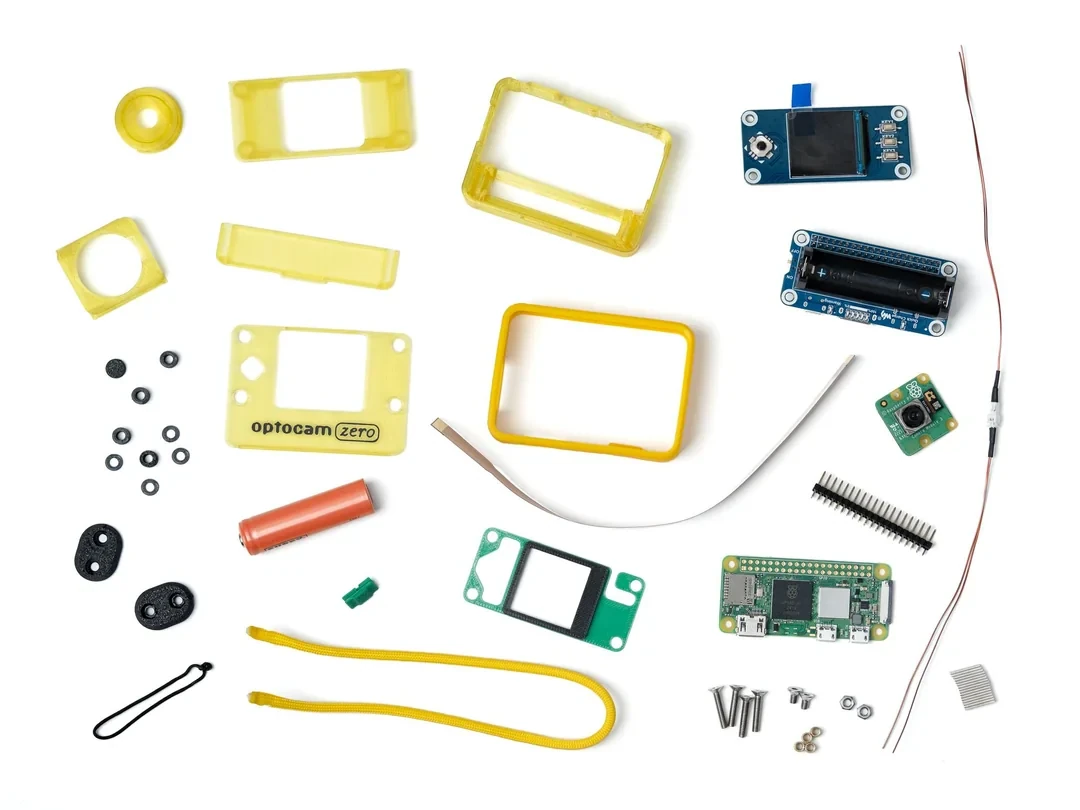

Помимо Raspberry Pi Zero 2 W без разъема, потребуются следующие компоненты

• Модуль камеры – Raspberry Pi Camera Module 3
• Накопитель – карта MicroSD класса A2 емкостью не менее 16 ГБ
• Дисплей – Waveshare 1.4″ IPS 240×240 LCD Display HAT для Raspberry Pi ( $18.99 на Amazon )
• Разное и соединители
  • Кабель-адаптер камеры – совместим с Raspberry Pi Zero (200 мм)
  • Набор разъемов Micro JST с шагом 1,25 мм, 2-контактные, папа и мама, с кабелем 24 AWG, или кабель 24 AWG (длиной ≥50 см)
  • 2×20 GPIO разъем
  • Медный эмалированный провод диаметром 0,3 мм (длиной ≥30 см) или любой тонкий сигнальный кабель
  • Различные крепежные элементы
• Питание
  • Литий-ионный аккумулятор 14500, 3,7 В, 900 мА·ч
  • Waveshare Li-ion Battery HAT для Raspberry Pi ( $20.29 на Amazon )

Также потребуется напечатать детали корпуса, в основном из нити PETG, хотя опциональный чехол камеры требует TPU, так как эта деталь должна быть гибкой. Все необходимое для аппаратной части, включая спецификацию, PDF-руководство по сборке, файлы проекта Bambu Studio, отдельные STL-файлы для деталей камеры и CAD-файл для настройки, можно найти в папке hardware на репозитории GitHub проекта . Стоимость воспроизведения цифровой камеры на базе Raspberry Pi Zero 2 W должна составлять около $100 – $120 до учета доставки.

Папка software содержит установщик ПО камеры Optocam Zero и руководство по установке, а также информацию об управлении камерой. Обратите внимание, что код Python, работающий на Raspberry Pi Zero 2 W, был разработан с помощью Anthropic Claude, но быстрый анализ не выявил серьезных проблем. Разработчик также поделился несколькими фотографиями, качество которых в лучшем случае среднее, но это ожидаемо.
