Rockchip RK3539 четырёхъядерный Cortex-A55 SoC появился в недорогом Android 14 4K TV стике с поддержкой кодека AV1

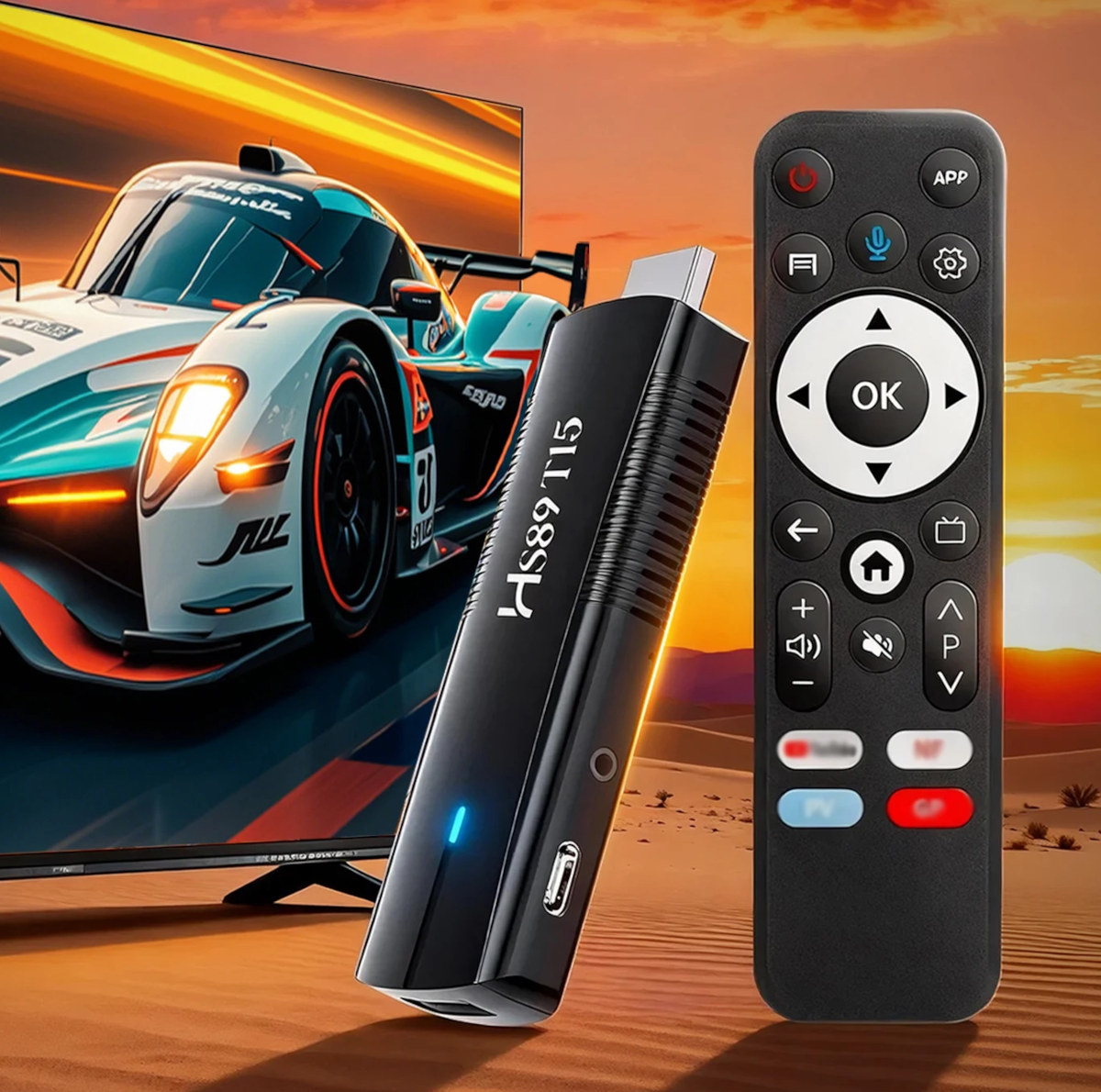

Устройство оснащено разъёмом HDMI 2.1 (вилка), поддержкой WiFi 6 и Bluetooth 5.4, портом USB Type-A для хоста и портом USB-C только для питания, либо непосредственно от телевизора, либо через адаптер питания 5 В / 2 А. Устройство также поставляется с голосовым пультом дистанционного управления по Bluetooth. Давайте рассмотрим как само устройство для потоковой передачи, так и сам чип RK3539, поскольку документация доступна.

HS89 T15 TV стик

Начнём с характеристик TV стика HS89 T15:

• SoC – Rockchip RK3539
  • CPU – Четырёхъядерный Cortex-A55 @ 1920 МГц
  • GPU – Mali-310
  • VPU – Декодирование видео 4Kp60 AV1, H.265, H.264
• Системная память/варианты хранения
  • 2 ГБ ОЗУ, 16 ГБ eMMC флеш-памяти
  • 4 ГБ ОЗУ, 32 ГБ eMMC флеш-памяти
• Видеовыход – Порт HDMI 2.1 до 4Kp60 с поддержкой HDR10
• Аудио – Цифровой звук через HDMI
• Связь – WiFi 6 и Bluetooth 5.4
• USB – 1x порт USB Type-A
• Прочее – Разъём 3.5 мм для ИК-удлинителя
• Питание – 5 В пост. тока / 2 А через порт USB-C
• Размеры – 100 x 33 x 13 мм
• Вес – TBD

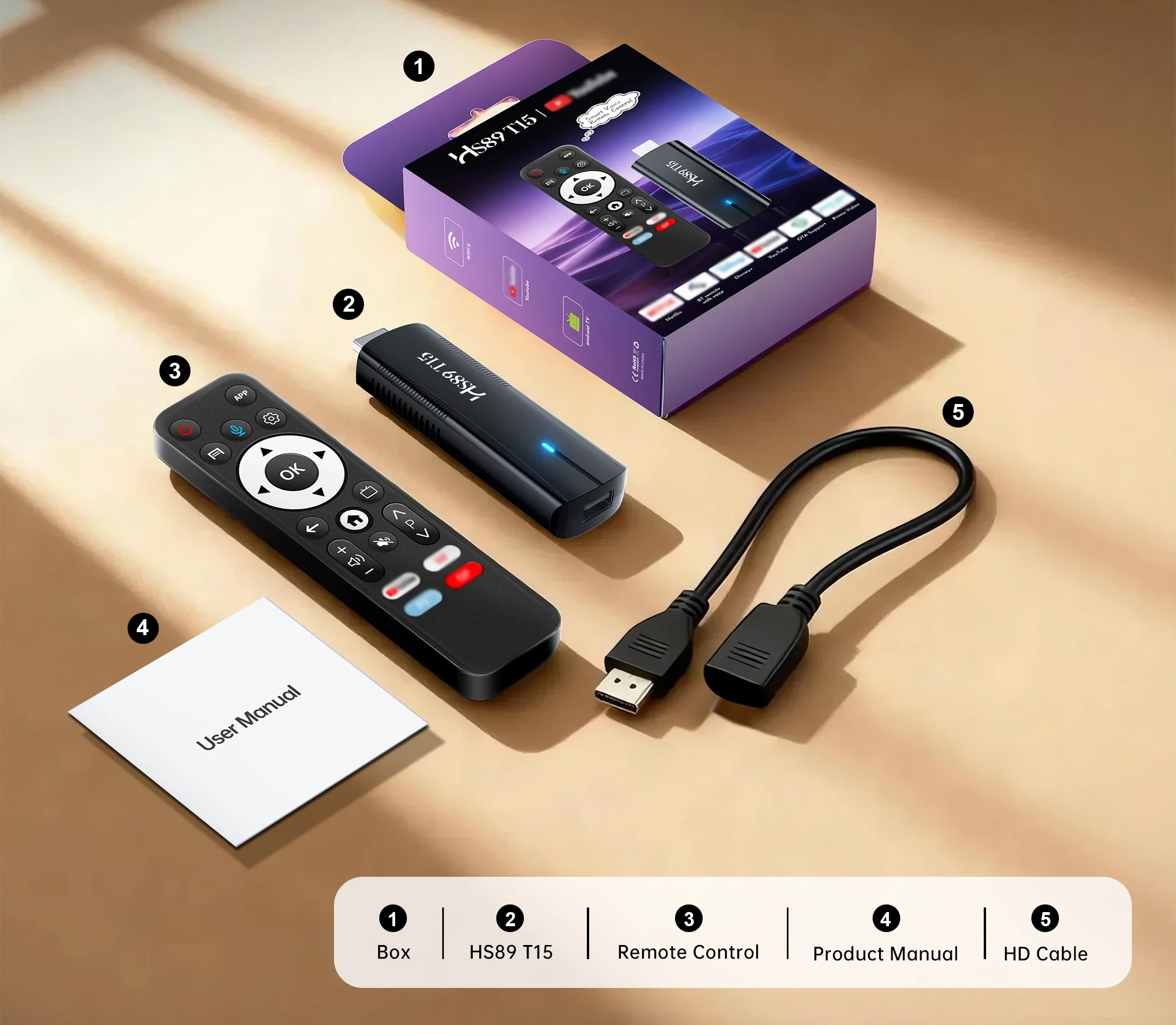

TV стик поставляется с кабелем HDMI, пультом дистанционного управления с Bluetooth и ИК-поддержкой, с поддержкой голосового управления, а также руководством пользователя. Он работает под управлением Android 14 с поддержкой Google Play Store, но нет упоминания о сертификации DRM, такой как Widevine L1, поэтому он может подойти не всем.

TV стик HS89 T15 продаётся на AliExpress за $33.72 в конфигурации 2 ГБ / 16 ГБ, в то время как модель 4 ГБ / 32 ГБ стоит $44.96. Обратите внимание, что он не поставляется с блоком питания 5 В / 2 А, и он может понадобиться, если порт USB телевизора не выдаёт достаточную мощность. ИК-удлинитель, похоже, также не входит в комплект. Если не нравится форм-фактор стика, ТВ-приставка VONSTAR HS89 PRO 15 продаётся за около $30 (2 ГБ / 16 ГБ) или $40 (4 ГБ / 32 ГБ) на AliExpress .

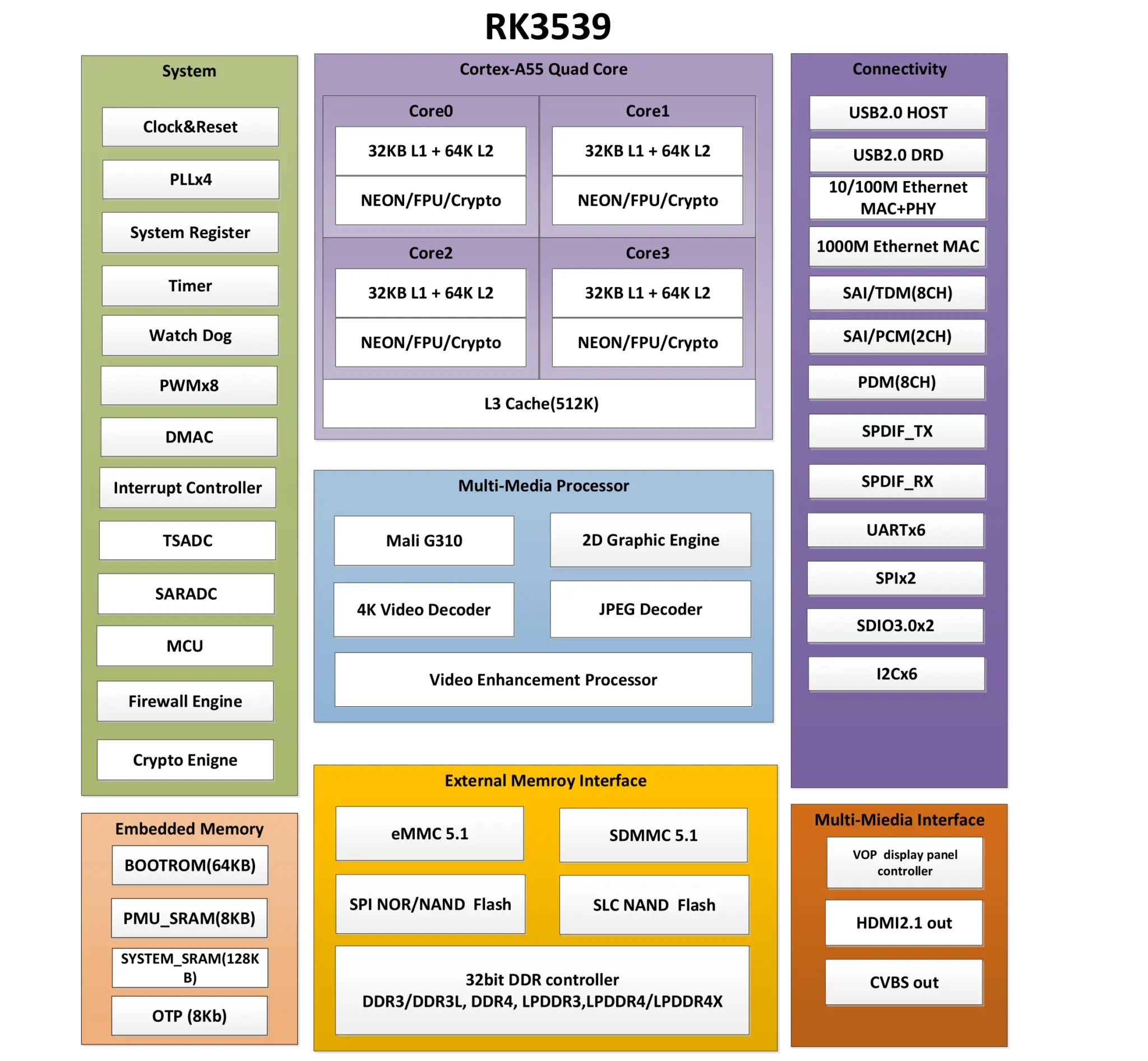

Rockchip RK3539 SoC для приложений Smart IPTV/OTT и мультимедиа высокого класса

Характеристики Rockchip RK3539:

• CPU – Четырёхъядерный процессор Arm Cortex-A55 с NEON, FPU, ARMv8 Crypto…
• Кеш
  • 32 КБ кеш инструкций L1
  • 32 КБ кеш данных L1 и 64 КБ кеш данных L2
  • 512 КБ объединённый системный кеш L3
• GPU
  • 3D GPU Arm Mali-G310 с поддержкой OpenCL 3.0, OpenGL ES1.1/2.0/3.2, Vulkan 1.2
  • 2D графический движок
• VPU
  • Декодер
    • H.265, H.264, VP9 до 4096 x 2160 @ 60 FPS
    • AV1 до 3840 x 2160 @ 60 FPS
    • VP8, VC1, MPEG-4, MPEG-2, MPEG-1 до 1920×1088 @ 60 FPS (1088 не опечатка)
    • H.263 до 720p60
    • (M)JPEG до 8176×8176 @ 76 миллионов пикселей в секунду
  • Кодер – Н/Д
• Ядро MCU – RISC-V MCU в домене PMU с выделенным почтовым ящиком и watchdog.
• Память – 32-бит DDR3(L)/LPDDR3/DDR4/LPDDR4(4X) до 4 ГБ
• Хранилище – eMMC 5.1, SD 3.0/MMC 4.51, FSPI (гибкий последовательный интерфейс флеш-памяти), интерфейс NANDC
• Видеовыход
  • HDMI 2.1 до 4Kp60 10-бит, с поддержкой HDCP 2.3, HDR10+
  • Интерфейс CVBS/PAL TV
• Аудио
  • 24-битный аудио ЦАП
  • 2x 2-канальный SAI (последовательный аудиоинтерфейс), 1x 8-канальный SAI; частота дискретизации до 192 кГц
  • 8-канальный PDM с частотой дискретизации до 192 кГц
  • Выход S/PDIF
• Сеть
  • Ethernet-контроллер 10/100 Мбит/с и MAC PHY
  • Gigabit Ethernet MAC 10/100/1000 Мбит/с с интерфейсами RMGII/RMII
• USB
  • USB 2.0 DRD
  • USB 2.0 Host
• Другие периферийные интерфейсы
  • GPIO
  • SDIO 3.0
  • 6x UART, 2x SPI, 6x I2C
  • 8x PWM
  • 4-канальный DMAC
  • Аналоговые
    • 13-битный SARADC до 2 MS/s
    • Датчик температуры (TS-ADC)
• Таймеры
  • 2x 64-битных защищённых таймера с прерыванием
  • 6x 64-битных незащищённых таймера с прерыванием
  • 1x высокоточный таймер
  • Сторожевой таймер
• Безопасность
  • Симметричные алгоритмы AES, DES, 3DES, SM4
  • Асимметричные алгоритмы RSA, ECC, SM2
  • Хэш-алгоритмы SHA-1, SHA-256/224, SHA-512/384, SHA-512, MD5, SM3
  • Key ladder
  • Безопасный TRNG и небезопасный TRNG
  • Безопасная OTP
  • Безопасная отладка
  • Безопасная ОС…
• Корпус – FBGA434L (размер: 13.3 мм x 13.5 мм; размер шарика: 0.3 мм; шаг: 0.65/0.6 мм)
• Диапазон температур – Переход: до 125°C; хранение: от -40 до +125°C

Неудивительно, что характеристики очень похожи на Rockchip RK3538 SoC, который мы рассматривали несколько месяцев назад. Основные различия — поддержка вывода и декодирования видео 4K, Gigabit Ethernet MAC и поддержка до 4 ГБ ОЗУ (против 2 ГБ) для процессора RK3539. Несмотря на различия, RK3538 и RK3539 имеют одинаковое количество контактов (434) и размеры. Более подробную информацию можно найти в документации на сайте Rockchip.fr .
