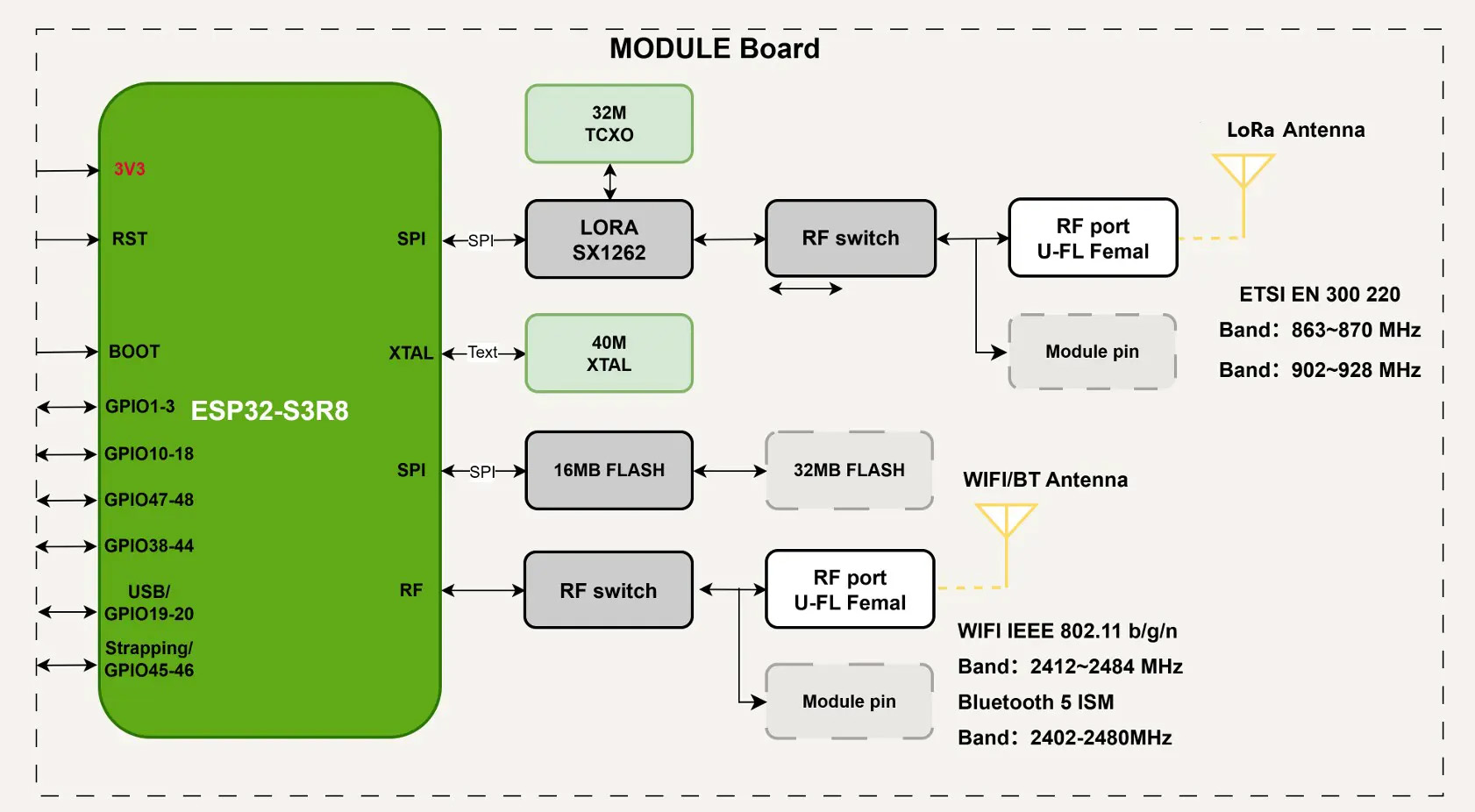

Seeed Studio Wio-S3 — это компактный (21.6 x 16.5 x 3.3 мм) беспроводной модуль, объединяющий двухъядерный микроконтроллер ESP32-S3R8 с WiFi 4 и Bluetooth LE и LoRa-трансивер Semtech SX1262.
Модуль включает 16 МБ Flash и 8 МБ PSRAM, поддерживает LoRa (EU868/US915) с мощностью передачи до +20.9 дБм и чувствительностью -137 дБм. Он также поддерживает Wi-Fi 4 и BLE 5.0, оснащен двумя разъемами IPEX для внешних антенн. С интерфейсами UART, I2C, SPI, ADC и USB, а также рабочим диапазоном температур от -40°C до 85°C, он предназначен для удаленного мониторинга, промышленной автоматизации, умного сельского хозяйства и регистрации данных IoT.
Спецификации модуля Seeed Studio Wio-S3:
- SoC – Espressif ESP32-S3R8
- CPU – Двухъядерный микроконтроллер Tensilica LX7 до 240 МГц с векторными инструкциями для ускорения AI
- Память – 8 МБ PSRAM
- Беспроводная связь – 2,4 ГГц 802.11b/g/n WiFi 4 и Bluetooth 5.0 LE + Mesh
- Память – 16 МБ внешней SPI Flash (возможность 32 МБ)
- Беспроводная связь
- LoRa через Semtech SX1262 с поддержкой глобальных частотных планов, включая EU868, US915, AS923, AU915, KR920 и IN865
- Выходная мощность LoRa до 20.9 дБм и чувствительность -137 дБм (@SF12, BW125kHz)
- 2,4 ГГц 802.11b/g/n WiFi 4 и Bluetooth 5.0 LE + Mesh через ESP32-S3
- Встроенный TCXO 32 МГц для стабильности RF частоты
- 2 разъема для антенн IPEX

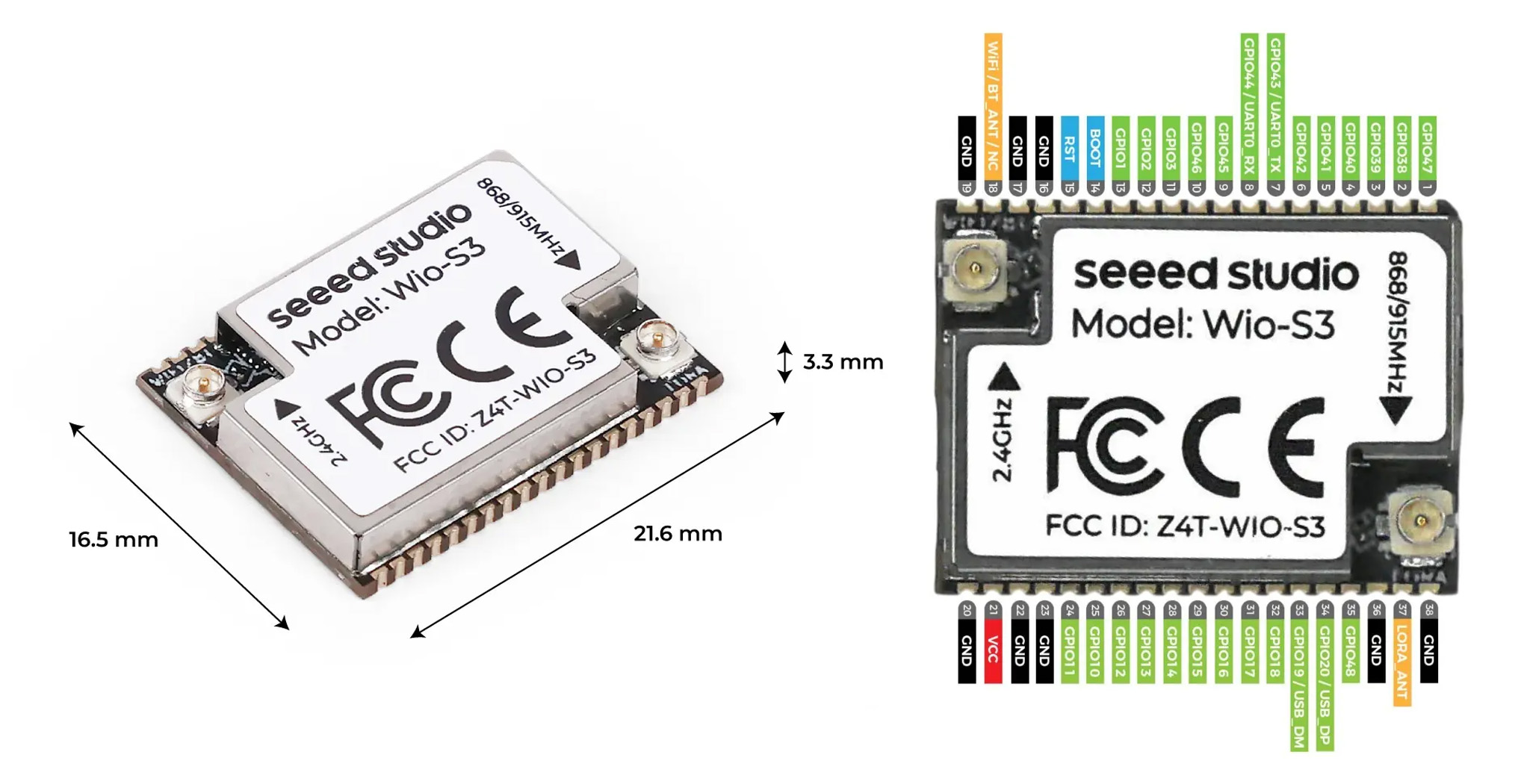

- Расширение – 38-контактный SMT корпус, выводящий до 25 GPIO, 3x UART, 2x I2C, SPI, USB (D+/D-), ADC, ШИМ, I2S и CAN (TWAI)
- Питание
- Напряжение питания – 3.0-3.6 В (типично 3.3 В)
- Потребление – Rx: ~5.5 мА; Tx: ~113–127 мА; Sleep: ~9.3 мкА
- Размеры – 21.6 x 16.5 x 3.3 мм
- Диапазон температур – от -40°C до 85°C
- Сертификация – FCC, CE, Telec
Модуль выпускается в двух вариантах: артикул 100020327 имеет встроенный разъем IPEX для подключения антенны по принципу plug-and-play, а артикул 100079384 вместо этого имеет RF-контактные площадки, что позволяет разработчикам прокладывать собственные трассы антенн или подключать внешние RF-каскады.
С программной стороны Wio-S3 можно программировать с помощью фреймворка ESP-IDF или Arduino. Компания также упоминает, что модуль поставляется с предварительно прошитой командной прошивкой для быстрого тестирования, а также можно создавать собственные приложения с использованием Wi-Fi, BLE и LoRaWAN. Он также интегрируется с платформами, такими как The Things Network и ChirpStack, что позволяет легко начать работу над проектами IoT.

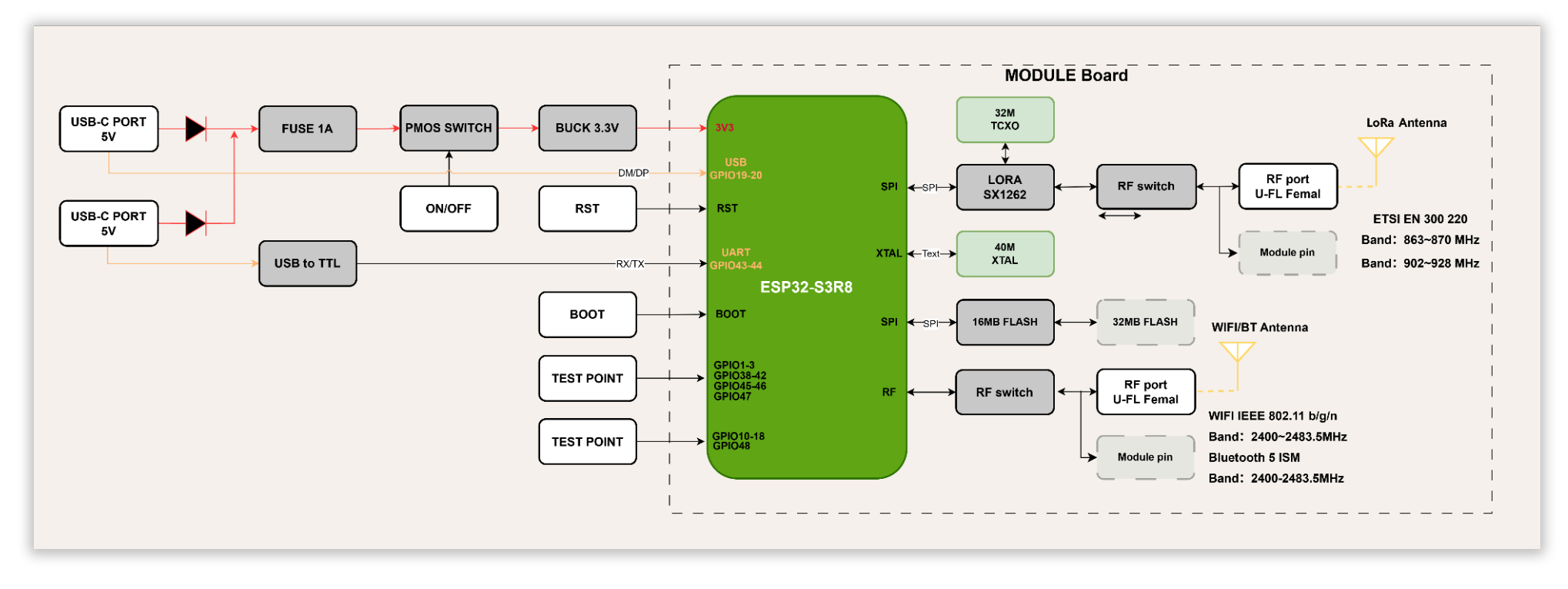

На момент написания данной статьи плата разработки для модуля не предусмотрена, но компания предоставляет эталонный дизайн вместо полноценного комплекта разработчика. Он показывает, как создать комбинированный узел LoRa и Wi-Fi/BLE. Включает схему с двумя входами питания USB-C, стабилизатором 3.3 В и базовыми соединениями для программирования, такими как UART, Reset и Boot. Более подробные технические сведения, включая файлы дизайна KiCad и STEP 3D-модели, библиотеки и соответствующие SDK, доступны на wiki . Они также предоставляют отдельную страницу со списком команд модуля , на которой перечислены все системные команды.
Ранее были опубликованы статьи о различных платах разработки, промышленных шлюзах и портативных коммуникаторах, которые объединяют ESP32 с модулем LoRa, например OBJEX Link S3LW , EBYTE ECM50-A , и Heltec WiFi LoRa 32 (V4) , но эти обычно являются полноценными платами разработки или предназначены для конкретных приложений. Wio-S3, с другой стороны, это недорогой 38-контактный поверхностно-монтируемый модуль, предназначенный для прямой интеграции в заказное оборудование для умного сельского хозяйства, промышленного IoT и периферийного ИИ.
Беспроводной модуль Wio-S3 доступен за $7.99 в магазине Seeed Studio и, возможно, скоро появится на магазине компании на AliExpress .
