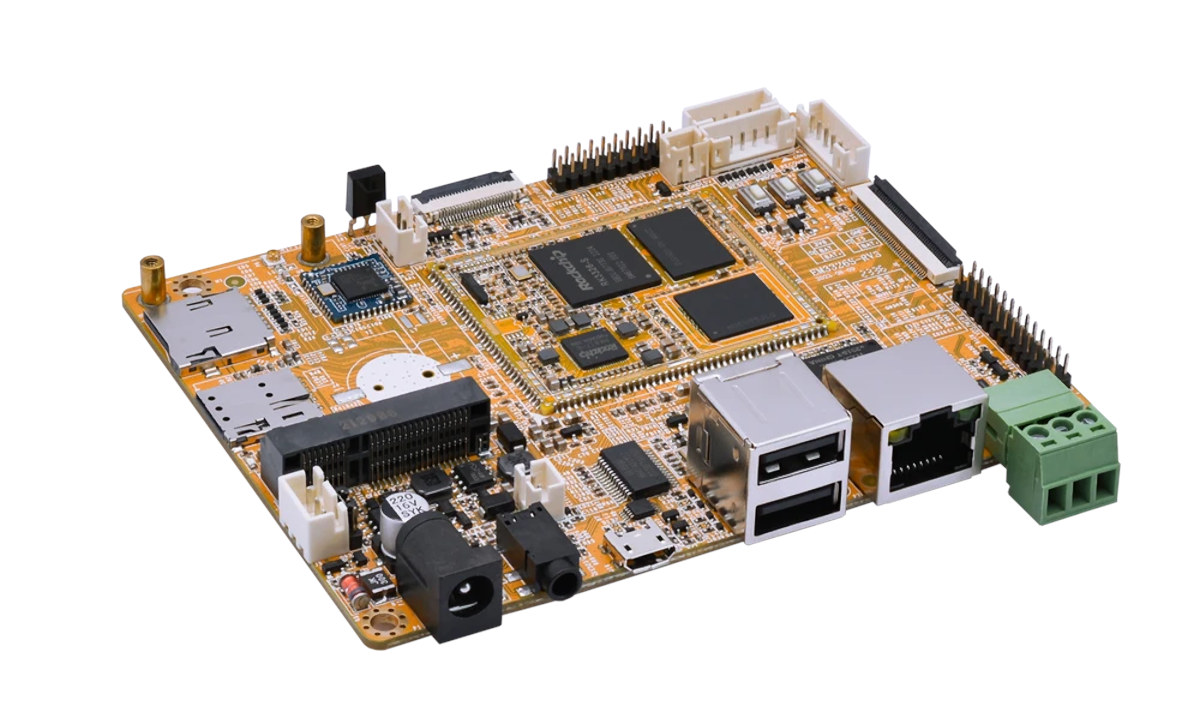

Boardcon EM3326S — это одноплатный компьютер на базе процессора Rockchip RK3326-S с четырёхъядерным Cortex-A35 в сочетании с до 4 ГБ LPDDR4 и флеш-памятью eMMC до 128 ГБ.
Благодаря аудиоразъёму 3,5 мм и разъёму для динамика, Fast Ethernet, WiFi и Bluetooth производитель заявляет, что плата в первую очередь предназначена для умных аудиоприложений. Однако её можно использовать и для более широкого круга задач — с интерфейсами дисплеев RGB LCD и MIPI DSI, интерфейсами камер MIPI CSI и DVP, клеммником RS485, разъёмом mini PCIe, а также слотом для SIM-карты для подключения 4G LTE и многим другим.
Технические характеристики Boardcon EM3326S:
- SoC – Rockchip RK3326-S
- CPU – четырёхъядерный Cortex-A35 @ 1,5 ГГц с кэшем L2 512 КБ
- GPU – Arm Mali G31-2EE с поддержкой OpenGL ES 1.1/2.0/3.2, DirectX 11 FL9_3, OpenCL 2.0 и Vulkan 1.0
- VPU
- Видеодекодер – MPEG-4, H.264, H.265/HEVC, VP8, VC-1 до 1080p60
- Видеоэнкодер – H.264 до 1920×1080 @ 30 кадр/с или 2×720p @ 30 кадр/с
- Системная память – 1 ГБ, 2 ГБ или 4 ГБ LPDDR4
- Накопитель
- Флеш-память eMMC на 8 ГБ, 16 ГБ, 32 ГБ, 64 ГБ или 128 ГБ
- Слот для карт MicroSD (совмещён с отладочным последовательным портом)
- Дисплей
- 26-контактный разъем LVDS/MIPI-DSI
- 40-контактный разъем RGB LCD FPC
- Аудио
- 3.5 мм разъем входа/выхода аудио
- 2-контактный разъем динамика
- Камера
- 24-контактный 4-полосный разъем MIPI CSI FPC
- 20-контактный 8-битный разъем DVP камеры
- Сеть
- Порт Ethernet RJ45 10/100 Мбит/с через контроллер Realtek RTL8152B
- 2.4 ГГц WiFi 4 802.11b/g/n и Bluetooth 4.2 + внешняя антенна WiFi
- Опционально 4G LTE через слот mini PCIe и слот Nano SIM
- USB
- Порт Micro USB 2.0 OTG (мультиплексирован с USB host/Ethernet/4G LTE)
- 2 порта USB 2.0 host
- Последовательный порт
- 3-контактная клеммная колодка RS485
- 3-контактный последовательный порт для отладки (мультиплексирован с SD-картой)
- Расширение
- Разъем расширения для восстановления, питания, GPIO и АЦП
- 2 разъема SPI
- Колодка GPIO и DVP
- Разное
- Кнопки восстановления, питания и сброса
- Батарея RTC
- ИК-приемник
- Блок питания
- Гнездо питания постоянного тока 5В/3А
- Разъем для литий-ионной батареи 4.2В
- Габариты
- Модуль процессора – 45 x 37 мм
- Базовая плата – 110 x 85 мм
- Диапазон температур – от 0°C до +70°C
Компания Boardcon предоставляет поддержку Android 12 и Debian 11 для платы с довольно старыми версиями ядра Linux: 4.19 и 5.10. Это не совсем новинка, поскольку он был представлен в 2022 году , но до сих пор RK3326-S оставался незамеченным. Он был обнаружен в другом новом продукте (статья готовится), поэтому было решено изучить его.
RK3326-S является обновлением SoC RK3326 , используемого в таких продуктах, как ODROID-GO Advance . Основные отличия: 512 КБ единого кэша L2 вместо 256 КБ и поддержка памяти LPDDR4. Последнее, вероятно, является причиной различия корпусов, но они, скорее всего, совместимы по выводам: RK3326-S поставляется в корпусе TFBGA418L размером 14×14 мм, а старый RK3326 — в корпусе TFBGA395L размером 14×14 мм. Подробнее см. в техническом описании .
Более подробную информацию о одноплатном компьютере EM3326S и системе-на-модуле CM3326S можно найти на странице продукта .
