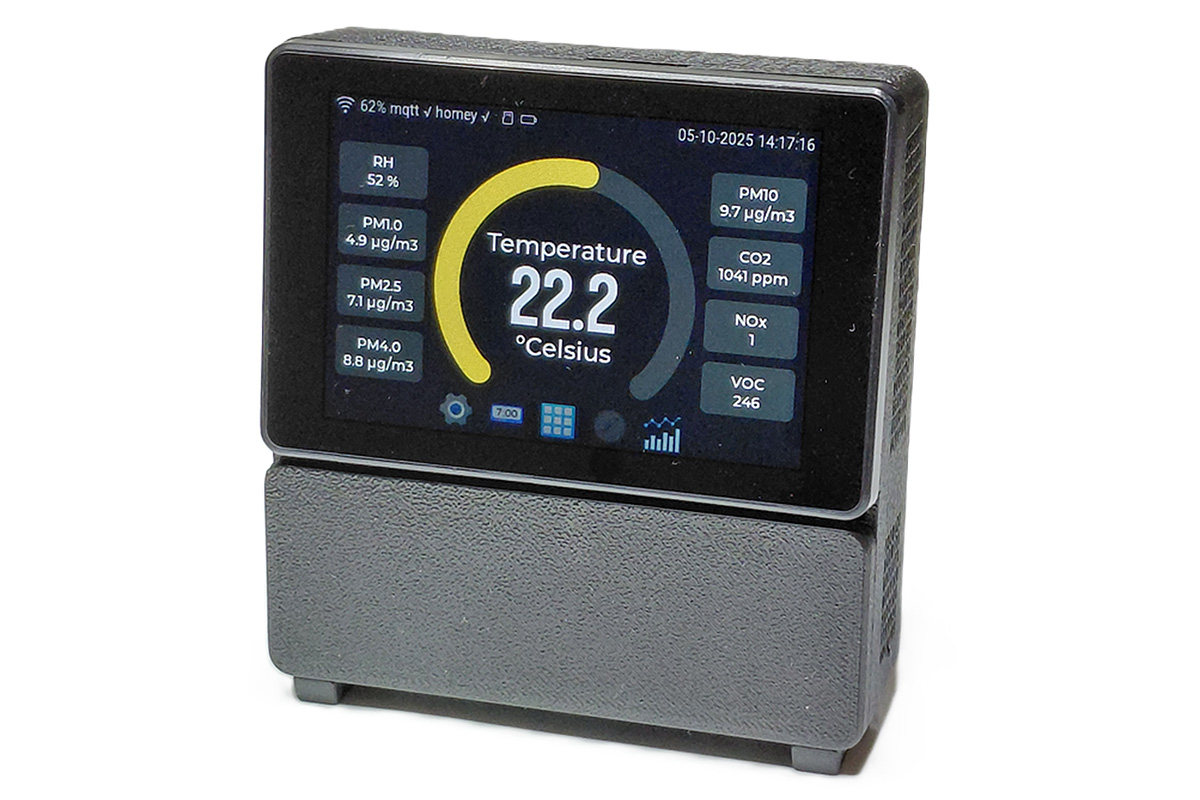

Монитор качества воздуха в помещении MoreSense MS-07 построен на базе мультисенсора Sensirion SEN66, управляется микроконтроллером ESP32-S3 и оснащен 3,5-дюймовым емкостным IPS-сенсорным экраном для локальной визуализации данных и управления.
Модель MS-07 является прямым обновлением по сравнению с более ранней моделью MS-06 , заменяющим Sensirion SCD40, использовавшийся для базового измерения CO₂, температуры и влажности, на более продвинутый мультисенсор Sensirion SEN66, который добавляет поддержку PM1.0, PM2.5, PM4.0, PM10, оксидов азота (NOx) и летучих органических соединений (VOCs). Как и предыдущая модель, он ориентирован на локальную работу и конфиденциальность, а также поддерживает интеграцию с Home Assistant и Domoticz через MQTT-автообнаружение, а также с Homey через приложение HomeyDuino. Обычно он используется в домах, офисах и закрытых помещениях для отслеживания качества воздуха, уровня комфорта и показателей загрязнения в реальном времени.
Технические характеристики MoreSense MS-07:
- Микроконтроллер – ESP32-S3 SoC , двухъядерный XTensa LX7 с частотой до 240 МГц; 512 КБ SRAM; встроенный Wi-Fi 2.4 ГГц и BLE
- Память – в комплекте карта памяти microSD объемом 512 МБ для хранения данных измерений и аудиофайлов

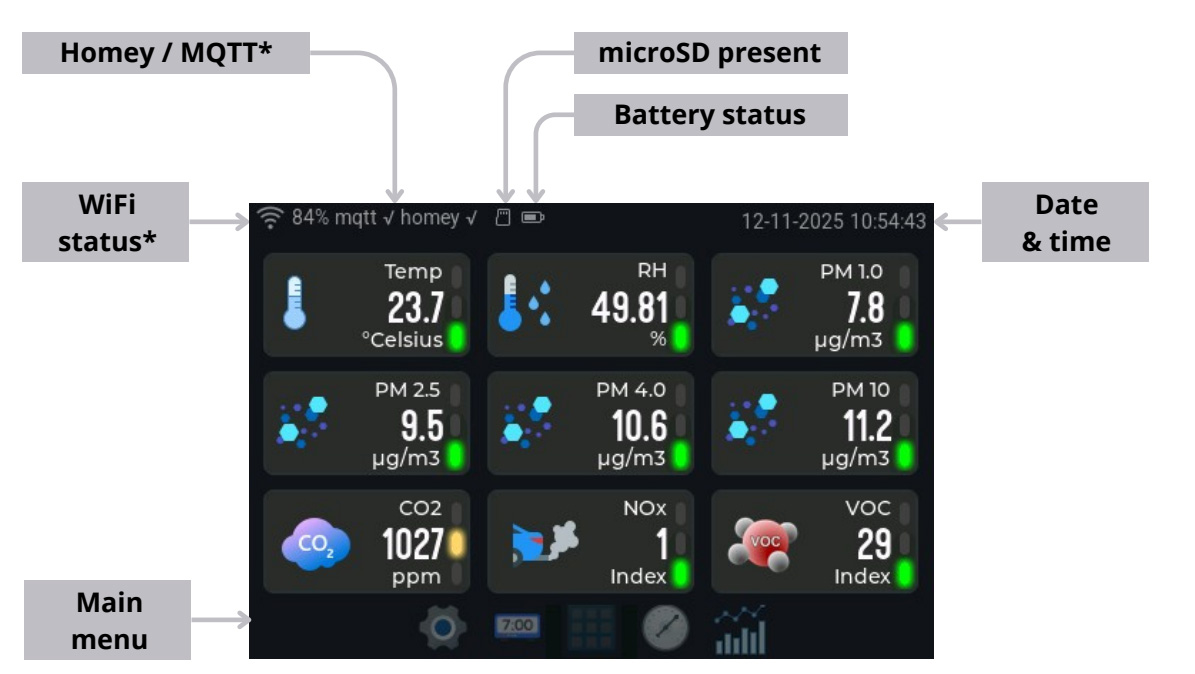

- Дисплей – 3,5-дюймовый емкостный IPS-сенсорный экран с разрешением 480×320 для визуализации данных в реальном времени и навигации по интерфейсу
- Аудио – встроенный динамик для воспроизведения звука и сигналов тревоги
- USB – порт USB Type-C для питания и программирования
- Сенсор – Sensirion SEN66
- Температура – от -10°C до +60°C (точность ±0,45°C)
- Влажность – от 0% до 100% отн. влажности (точность ±4,5%)
- Твердые частицы
- PM1.0 и PM2.5 (0-1000 мкг/м³, точность ±5 мкг/м³)
- PM4.0 и PM10 (0-1000 мкг/м³, точность ±25 мкг/м³)
- CO₂ – от 400 до 5000 ppm (точность ±40 ppm + 5% от показаний)
- Индекс NOx – 1-500
- Индекс VOC – 1-500

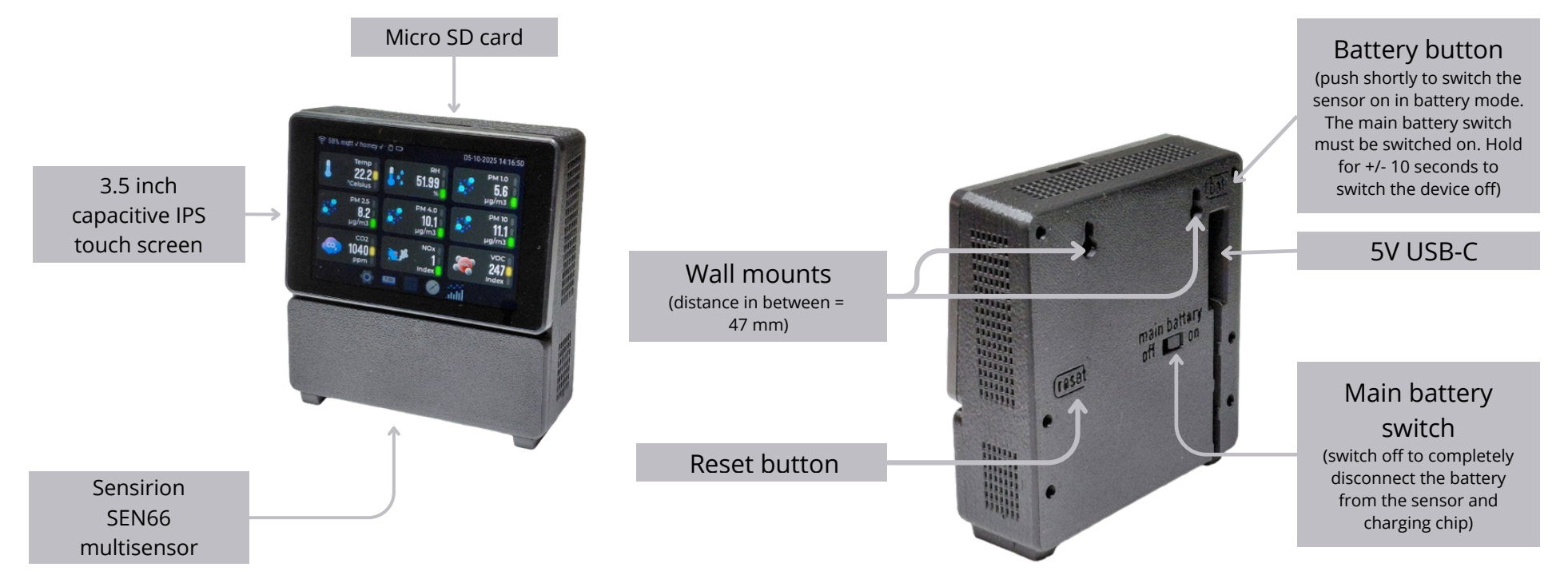

- Прочее
- Кнопки питания и сброса
- Основной выключатель питания
- Настольное или настенное крепление
- Корпус, напечатанный на 3D-принтере
- Источник питания
- 5 В через порт USB Type-C (приблизительно ±1 Вт / ±200 мА рабочее потребление)
- Встроенный аккумулятор Panasonic NCR18650BD 3180 мАч (10 часов работы)
- Габариты – ~105 × 96 × 35 мм (с подставкой)
Мультисенсор Sensirion SEN66 в устройстве поддерживает автоматическую самокалибровку (ASC), которая отслеживает самый низкий уровень CO₂ за период 6,5 дней и использует его как базовый уровень свежего воздуха 420 ppm, с возможностью ручной калибровки с использованием пользовательского опорного значения или наружного воздуха; также сенсор рассчитан на срок службы более 10 лет.
Сенсор также включает внутреннюю температурную компенсацию для поддержания точных показаний окружающей среды, что важно, поскольку схема зарядки аккумулятора может генерировать до 2,5 Вт тепла, которое в противном случае влияло бы на измерения температуры.
Карта microSD записывает данные в CSV-файл каждые 10 минут. Файл вмещает максимум 56 880 записей, что соответствует ровно одному году и 30 дням, после чего он автоматически удаляет старые записи.
Прошивка, работающая на ESP32-S3, предоставляет встроенный веб-сервер, позволяющий пользователям получать доступ к панели управления из любого браузера в локальной сети для просмотра показателей в реальном времени, анализа исторических данных за период до года, настройки параметров и выполнения OTA-обновлений прошивки. Она также поддерживает MQTT и MQTT(S) с TLS для безопасного обмена сообщениями, а также REST API (HTTP GET) для прямого доступа к данным, что обеспечивает интеграцию с Home Assistant, Domoticz и Homey без необходимости использования облачных сервисов.
Для автоматизации пользователи могут установить пользовательские пороги предупреждения (оранжевый) и критического уровня (красный) для каждого измеряемого параметра. При превышении порогов устройство может выполнять заданные HTTP GET-команды, например, для активации Wi-Fi-розетки, управляющей системой вентиляции, а также воспроизводить пользовательские звуковые оповещения в формате .wav. Устройство оснащено аккумулятором 3180 мАч для примерно 10 часов работы и настраиваемым эко-режимом, который переводит сенсор в глубокий сон, пробуждая его через заданные интервалы для измерения, записи и передачи данных (например, через MQTT), после чего возвращает в энергосберегающий режим. Документация предоставляется в виде руководства пользователя в формате PDF .
Ранее были опубликованы обзоры других устройств мониторинга качества воздуха, включая монитор качества воздуха Project Aura с тем же мультисенсором Sensirion SEN66, Novaduino Environmental Sensor Kit и M5Stack Air Quality Kit v1.1 , который включает сенсоры Sensirion SEN55 и SCD40 для мониторинга частиц PM1.0, PM2.5, PM4, PM10, температуры, влажности, VOC и концентрации CO₂.
MoreSense MS-07 доступен на Tindie за $199.00 или на Lectronz примерно по той же цене. Поставляется из Нидерландов (стоимость доставки от $15), включает 2-метровый кабель USB-A—USB-C. Устройство также поставляется с 1-летней гарантией и гарантией «не подошло — вернем деньги».
