ESP32-C5-WIFI6-KIT — двухдиапазонная WiFi плата IoT с возможностью установки до 32 МБ flash, 8 МБ PSRAM, встроенной или внешней WiFi антенной

В то время как официальный комплект разработчика поставляется с 8 МБ PSRAM, 4 МБ SPI flash и PCB-антенной, плата Waveshare предлагается с объёмом PSRAM до 8 МБ, flash 16 или 32 МБ, а также с PCB-антенной или внешней антенной. Она также поддерживает питание от аккумулятора и может быть заказана как с предварительно запаянными разъёмами, так и без них.

Характеристики Waveshare ESP32-C5-WIFI6-KIT:

• Беспроводной модуль – ESP32-C5-WROOM-1 или ESP32-C5-WROOM-1U
  • SoC – ESP32-C5
    • CPU
      • Одноядерный 32-битный процессор RISC-V @ до 240 МГц
      • Энергоэффективное ядро RISC-V @ 40 МГц, выполняющее роль основного процессора для энергочувствительных приложений
    • Память – 384 КБ SRAM на кристалле
    • ПЗУ – 320 КБ
    • Подключение
      • Двухдиапазонный (2,4 ГГц / 5 ГГц) 802.11ax WiFi 6 с обратной совместимостью по стандарту 802.11b/g/n WiFi 4
        • Полоса пропускания 20 МГц для режима 802.11ax
        • Полоса пропускания 20/40 МГц для режима 802.11b/g/n
        • Механизм OFDMA (множественный доступ с ортогональным частотным разделением) как для восходящего, так и для нисходящего каналов
        • Поддержка MU-MIMO для нисходящего канала
        • Поддержка Target Wake Time (TWT)
      • Bluetooth 5.0 с низким энергопотреблением (LE)
      • Радиоинтерфейс 802.15.4 для Zigbee 3.0 и Thread 1.3
  • Память – 8 МБ PSRAM
  • ПЗУ – 16 или 32 МБ SPI flash
  • Вариант антенны
    • ESP32-C5-WROOM-1 – PCB-антенна

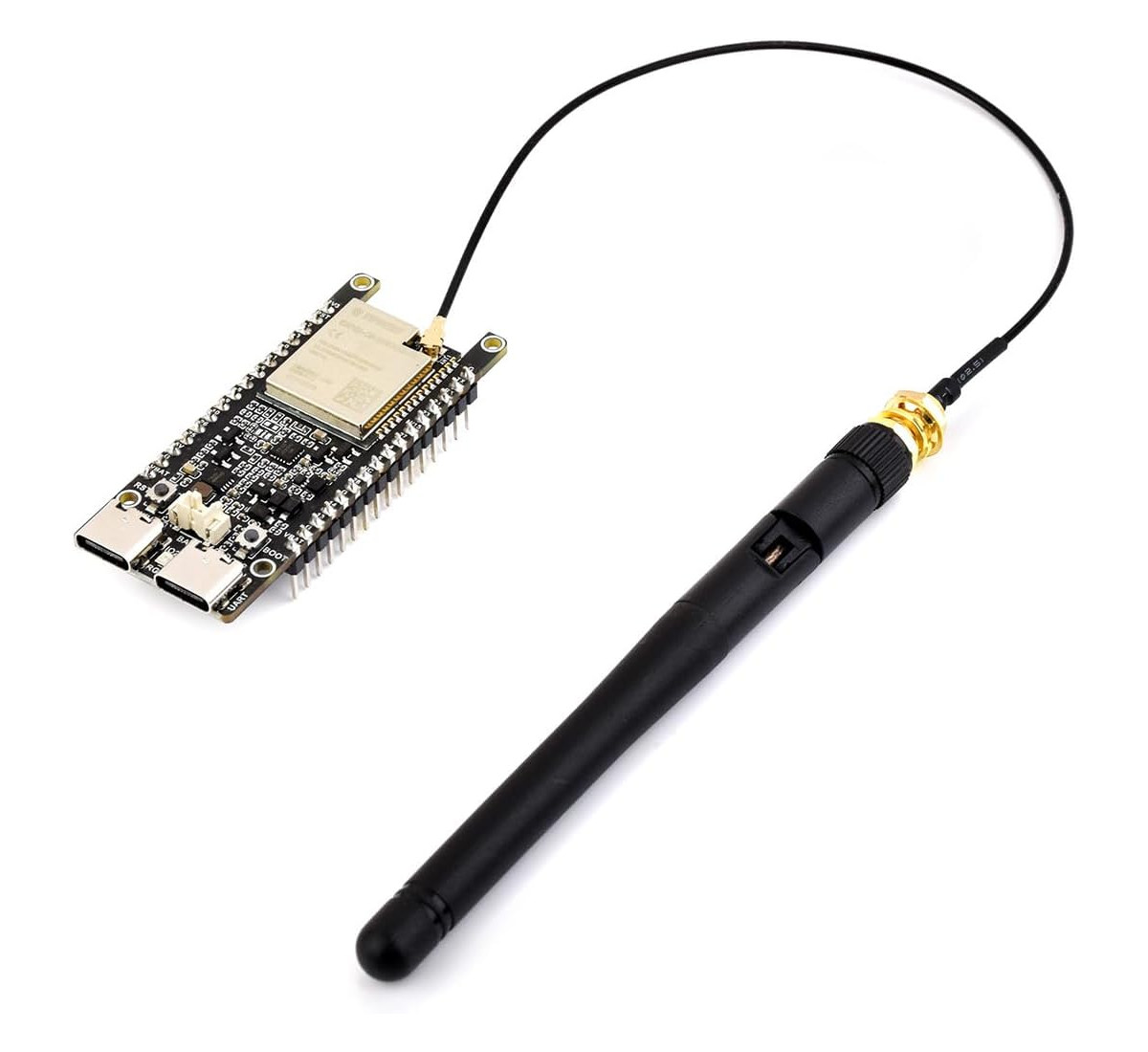

    • ESP32-C5-WROOM-1U – Внешняя антенна
• USB
  • Порт USB Type-C – USB 2.0 full speed до 12 Мбит/с для питания, программирования и отладки через JTAG.
  • Порт USB Type-C – UART для питания и прошивки встроенного ПО; скорость до 3 Мбит/с.
• Расширение
  • 2x 16-контактные GPIO разъёмы, совместимые с разъёмами ESP32-C5-DevkitC-1
  • Вариант с запаянными или незапаянными разъёмами
• Прочее
  • Индикаторы заряда и питания
  • RGB светодиод
  • Кнопки Boot и Reset
  • Перемычка J5 для измерения тока
• Питание
  • 5 В через любой из портов USB-C или через контакты 5V и GND
  • 3,3 В через контакты 3V3 и GND
  • DC/DC понижающий стабилизатор 5В → 3,3В
  • Разъём для литиевой батареи 3,7 В + контроллер заряда
• Размеры – 61,4 x 25,4 мм

Waveshare предоставляет инструкции по началу работы с фреймворком ESP-IDF и Arduino IDE на сайте документации , а также примеры кода (zip-архив) для WiFi, BLE, Zigbee, GPIO, LVGL и многого другого, и аппаратную документацию (даташит, схемы…). По сути, это ESP32-C5-DevKitC-1 с большим объёмом памяти и flash, поэтому можно использовать любой код, работающий на официальном комплекте разработчика.

Waveshare продаёт шесть вариантов платы ESP32-C5-WIFI6-KIT на AliExpress по цене от $10,79 до $15,29 , на Amazon от $18,23 до $21,99 , и в своём собственном интернет-магазине от $9,99 до $13,99 .

Выражаем свою благодарность источнику, с которого взята и переведена статья, сайту cnx-software.com.

Оригинал статьи вы можете прочитать здесь.
