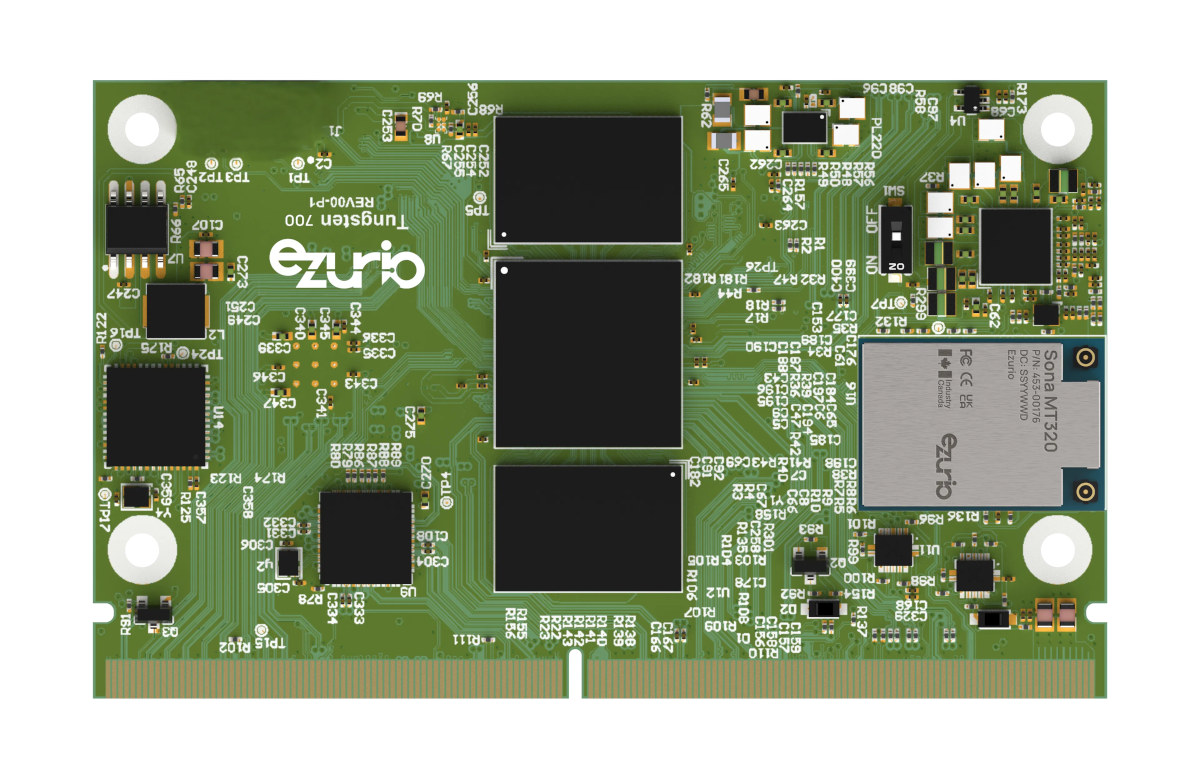

Ezurio Tungsten 510/700 SMARC SoM с системой на кристалле MediaTek Genio 510/700 для AIoT, двумя портами Gigabit Ethernet, WiFi 6

Модули SMARC оснащены памятью 4 или 8 ГБ LPDDR4 и флеш-памятью 16 ГБ по умолчанию (с возможностью увеличения до 128 ГБ), предлагают два порта Gigabit Ethernet, подключение WiFi 6 и Bluetooth 5.2, а также различные интерфейсы, выведенные через стандартный 314-контактный MXM-разъем, включая интерфейсы дисплея HDMI, DisplayPort, eDP и MIPI DSI, два интерфейса камеры MIPI CSI, два аудиоинтерфейса I2S, PCIe Gen2 x1 и другие.

Спецификации Ezurio Tungsten 510/700:

• Система на кристалле (одна из двух)
  • MediaTek Genio 510 (MT8370)
    • ЦП – Шестиядерный процессор с 2 ядрами Arm Cortex-A78 до 2.2 ГГц и 4 ядрами Cortex-A55 до 2 ГГц
    • ГП – Графический процессор Arm Mali-G57 MC2
    • ВП – Декодирование видео 4Kp60 H.265, AV1, VP9, H.264; кодирование видео 4Kp30 H.265 и H.264
    • Акселераторы – AI-ускоритель до 3.2 TOPS, аудио DSP HiFi5
  • MediaTek Genio 700 (MT8390)
    • ЦП – Восьмиядерный процессор с 2 ядрами Arm Cortex-A78 до 2.2 ГГц и 6 ядрами Cortex-A55 до 2 ГГц
    • ГП – Графический процессор Arm Mali-G57 MC3 до 950 МГц
    • ВП – Декодирование видео 4Kp75 H.265, AV1, VP9, H.264; кодирование видео 4Kp30 H.265 и H.264
    • Акселератор – AI-ускоритель до 4.0 TOPS, аудио DSP HiFi 5
• Системная память – 4 ГБ или 8 ГБ LPDDR4-3200
• Хранилище – 16 ГБ флеш-памяти eMMC 5.1 со скоростью HS400 (до 128 ГБ)
• Сетевая функциональность
  • Контроллер Gigabit Ethernet KZS9031 (RGMII)
  • Контроллер Gigabit Ethernet LAN8750 на базе USB 2.0 (ограничен примерно 400 Мбит/с)
  • Модуль Sona MT320 на базе чипсета MT7921 с поддержкой WiFi 6 и Bluetooth 5.2
• 314-контактный краевой разъем MXM
  • Хранилище – 4-битный SDIO
  • Дисплей
    • HDMI 2.0b до 4Kp60
    • DisplayPort 1.4 до 4K60 (10-бит)
    • Встроенный интерфейс DisplayPort 1.2 до 1920×1440 @ 60 Гц
    • 2 интерфейса MIPI DSI с 4 линиями (один DSI мультиплексирован с eDP)
  • Камера
    • 2 интерфейса MIPI CSI с 4 линиями
    • Одна камера: 32 Мп @ 30 кадр/с
    • Две камеры: 16 Мп + 16 Мп @ 30 кадр/с
    • Видео с высоким динамическим диапазоном (HDR) с датчиком stagger HDR: до 16 Мп при 30 кадр/с
  • Аудио – 2 интерфейса I2S
  • Сеть – 2 интерфейса Gigabit Ethernet
  • USB – 2 порта USB 3.0, 2 порта USB 2.0, 1 порт USB 2.0 OTG
  • PCIe – PCIe Gen2 x1
  • Низкоскоростные ввод/вывод – 3 UART, 5 I2C, 3 SPI
• Интерфейс отладки – Разъем JTAG
• Безопасность – Arm TrustZone
• Разное – 2 разъема MHF4: основная антенна для Wi-Fi и BT; вспомогательная антенна только для Wi-Fi
• Питание
  • 5 В через краевой разъем
  • ИС управления питанием MT6319 + MT6365
• Габариты – 82 x 50 мм (форм-фактор SMARC 2.1)
• Диапазон температур – Коммерческий: от 0°C до +70°C; промышленный: от -40°C до +85°C

Компания обеспечивает поддержку Android , Yocto Linux и Buildroot Linux, а также ОСРВ Zephyr и FreeRTOS. Модули были представлены несколько месяцев назад, но SoM на базе Genio 510/700 была обнаружена в недавнем выпуске Linux 7.0 , что означает хотя бы частичную поддержку в основной ветке Linux. Аппаратную и программную документацию можно найти на сайте поддержки .

Ezurio также предлагает «Универсальную базовую плату SMARC» под названием «SMARC_CAR_BRD», обеспечивающую доступ ко всем вводам/выводам системного модуля, включая дисплей и два интерфейса Gigabit Ethernet. Компания также предлагает комплект с антеннами, блоком питания и кабелем DB9.

Это не совсем первый системный модуль SMARC на базе систем на кристалле MediaTek Genio 510/700, но Tungsten 510/700 представляет собой альтернативу таким продуктам, как SECO SOM-SMARC-Genio500/SOM-SMARC-Genio700 и VIA SOM-5000 , а также ряду других SoM Genio в различных форм-факторах.

Системный модуль Ezurio Tungsten 510 начинается с цены $148.21 за штуку при заказе от 1K (4 ГБ ОЗУ, 16 ГБ флеш-памяти, без беспроводных модулей, коммерческий вариант), а Tungsten 700 SoM — с $178.46 в той же конфигурации, но компания отмечает, что модули могут продаваться всего за $79 и $96, предположительно, при более крупных объемах. Комплект SMARC_CAR стоит $219 без модуля. Более подробная информация доступна на странице продукта .
