Boardcon Tiny1126B уменьшает размер системы-на-модуле (SoM) компании MINI1126B-P на базе Rockchip RV1126B с 38×30 мм до 34×30 мм, нацеливаясь на еще более компактные системы компьютерного зрения, такие как умные камеры, умные дверные замки, инспекционные камеры, роботы для уборки/логистики, системы мониторинга водителя (DMS), решения для обнаружения слепых зон (BSD) и умные дисплеи.
Несмотря на меньший размер, Tiny1126B оснащен двумя 100-контактными разъемами с шагом 0,4 мм вместо двух 80-контактных разъемов с шагом 0,5 мм у своих предшественников, предлагая еще больше интерфейсов ввода-вывода. Примечательно, что модуль получает интерфейс USB 3.0 DRD (устройство с двойной ролью), дополнительный интерфейс SDMMC, один дополнительный интерфейс SPI и I2C, Fast Ethernet и другие. Остальные характеристики, включая объем памяти (до 4 ГБ LPDDR5) и хранилище (до 256 ГБ флэш-памяти eMMC), остаются неизменными.

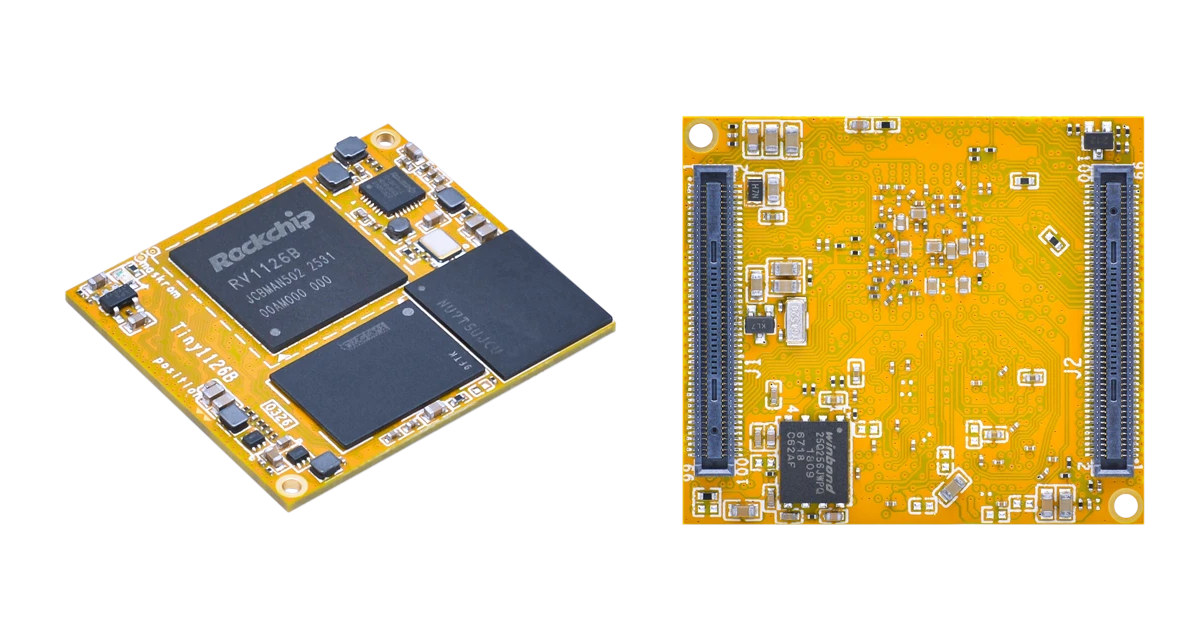

Система-на-модуле Boardcon Tiny1126B
Характеристики Boardcon Tiny1126B:
- Система-на-чипе – Rockchip RV1126B
- ЦП – Четырехъядерный Arm Cortex-A53 с частотой до 1,6 ГГц с кэшем L1 для инструкций 32 КБ и кэшем L1 для данных 32 КБ, общий кэш L2 512 КБ
- ГП – Двухмерный графический движок
- Видеопроцессор
- Видеодекодер – H.265/H.264 до 3840×2160 @ 30 кадров/с
- Видеокодер – H.265, H.264, JPEG до 12 Мбит/с @ 30 кадр/с
- Декодер JPEG
- Ускоритель ИИ – движок NPU Rockchip до 3 TOPS (INT8); поддерживает модели INT4, INT8, INT16 и FP16; фреймворки TensorFlow, ONNX, PyTorch и Caffe.
- Системная память – 2 ГБ или 4 ГБ LPDDR4
- Хранилище – флеш-память eMMC объемом 8 ГБ, 16 ГБ, 32 ГБ, 64 ГБ, 128 ГБ или 256 ГБ
- Сетевой чип –
Realtek RTL8211F-CG GbE PHY(перенесен на плату-носитель при необходимости) - 2x 100-контактных, шаг 0.4 мм, разъемов типа board-to-board «мама»
- Хранилище – 2x SDMMC, SDIO
- Интерфейс дисплея – RGB LCD, MIPI DSI
- Интерфейс камеры – 2x MIPI CSI
- Аудио – 2x MIC, 1x DSM (модуль цифрового динамика)
- Сеть – Gigabit Ethernet, Fast Ethernet PHY
- USB – USB 2.0 Host, USB 2.0 OTG, USB 3.0 DRD (устройство с двойной ролью)
- Прочие периферийные устройства – 3x UART, 3x I2C, 2x SPI, 7x SARADC IN, 2x CAN, GPIO и т.д.
- Напряжение питания – 5 В постоянного тока; PMIC: RK809-9 (также аудиокодек)
- Габариты – 34 x 30 мм (8-слойная PCB)
- Вес – 5 грамм (предыдущая модель весила 6.1 грамма)
- Диапазон рабочих температур – от -20°C до +85°C
Что касается программного обеспечения, Boardcon предоставляет поддержку Debian 12, используя систему сборки Buildroot с ядром Linux 6.1.141 и загрузчиком u-Boot 2017.09. Ни один из ресурсов для разработки не является публичным, и компания предоставляет SDK только клиентам.
Одноплатный компьютер и отладочная плата SBC1126B
Помимо Linux SDK, Boardcom также предлагает одноплатный компьютер и отладочную плату SBC1126B для оценки модуля Tiny1126B и быстрого старта разработки программного обеспечения.
Характеристики SBC1126B:
- Поддерживаемый SoM – Boardcom Tiny1126B, как описано выше.
- Хранилище – слот для карты MicroSD
- Интерфейс дисплея – 26-контактный разъем MIPI DSI для дисплеев до 1920×1080 @ 60 Гц
- Интерфейс камеры – 2 коннектора FPC MIPI CSI на 30 контактов с 4 линиями каждый
- Аудио
- 2-контактный коннектор микрофона
- 2-контактный коннектор динамика
- 8-контактный коннектор I2S
- Сетевые интерфейсы
- Порт Gigabit Ethernet RJ45 через контроллер Realtek RTL8211F-CG
- Порт Fast Ethernet RJ45
- Примечание: Два порта Ethernet являются взаимоисключающими (общий GMAC)
- WiFi 2.4 ГГц (802.11b/g/n) и Bluetooth 4.2
- USB
- 1 порт USB 3.0 DRD Type-A
- 4 порта USB 2.0 Type-A хоста
- Последовательные интерфейсы
- 3-контактный коннектор для последовательной отладки
- 6-контактный коннектор UART (4-проводной)
- 2 коннектора RS485 на 3 контакта
- Расширение
- 2 шины CAN через 2-контактные разъемы
- 6 GPIO через 4-/6-контактные разъемы
- 6 АЦП через 8-контактный разъем
- 1 SPI (SPI1_M2) через 6-контактный разъем
- Разное
- Клавиши Reset, Recovery и Power
- RTC на суперконденсаторе
- Разъем инфракрасного приемника
- Питание
- Разъем для DC-входа 12В/3А
- Литий-ионный аккумулятор 7.4В через 3-контактный разъем
- Габариты – 120 x 95 мм
- Диапазон рабочих температур – от 0 до 70°C
Boardcon не предоставила информацию о ценах на новый системный модуль и одноплатный компьютер Rockchip RV1126. Дополнительные сведения могут быть найдены на странице продукта .
