WiQwiic-32 – компактная плата IoT с USB-C и восемью Qwiic-разъёмами (Краудфандинг)

Она также включает микрофон и зуммер для аудиовзаимодействия, четыре кнопки, два RGB-светодиода и светодиод питания. Сквозные отверстия для GPIO-пинов отсутствуют, поэтому расширение возможно только через Qwiic-разъёмы, хотя при необходимости всегда можно добавить модуль-преобразователь с Qwiic на стандартные пиновые разъёмы для работы с макетной платой.

Характеристики WiQwiic-32:

• Беспроводной модуль – ESP32-S3-WROOM-1
  • Система на кристалле – Espressif Systems ESP32-S3
    • ЦП – двухъядерный Tensilica LX7 с частотой до 240 МГц с векторным расширением для задач ИИ/МО
    • ОЗУ – 512 КБ SRAM
    • Память – уточняется
    • Беспроводные интерфейсы – WiFi 4 и Bluetooth LE 5
  • Антенна – печатная антенна на плате
• Дисплей – 1.14-дюймовый TFT-дисплей
• Аудио
  • Встроенный зуммер
  • Встроенный микрофон для распознавания голоса и звука
• USB – порт USB Type-C (male) для питания и программирования
• Расширение
  • 8 разъёмов Qwiic для I2C-модулей расширения
  • Переключатель напряжения ввода-вывода 3.3 В / 5 В
• Прочее
  • Кнопки Reset и Boot
  • 2 пользовательские кнопки
  • 2 RGB-светодиода + светодиод питания
• Питание – 5 В через порт USB-C
• Габариты – уточняются (малые)

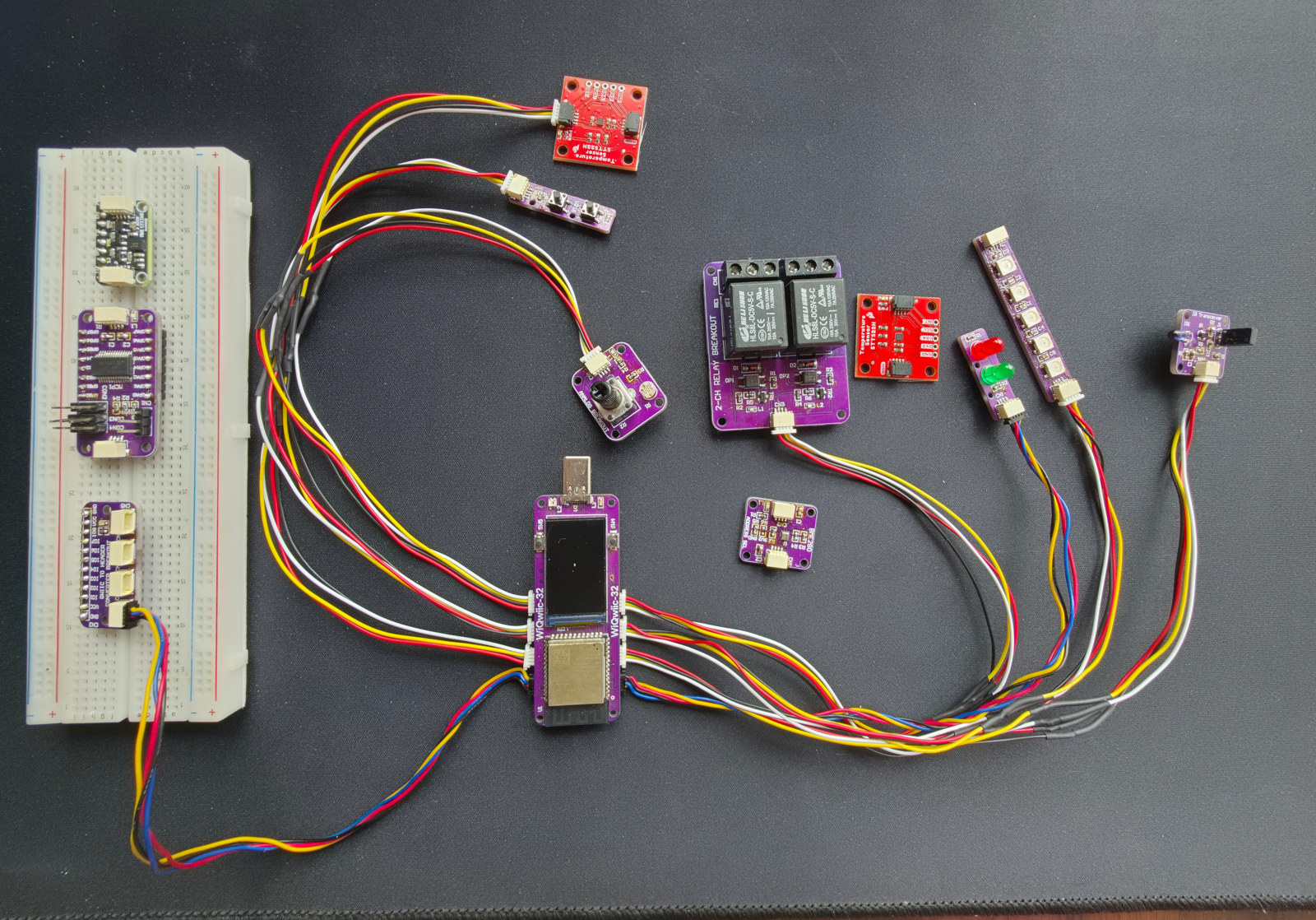

Помимо самой платы WiQwiic-32, «Hack the Board» также разработала несколько дополнительных плат расширения с Qwiic:

• Плата расширения с сенсором BME280 для получения данных о температуре, влажности и давлении
• Плата расширения с ИК-приёмопередатчиком для функций инфракрасного приёмника и передатчика
• Плата расширения с 2-канальным реле
• Плата расширения с GPIO-экстендером (MCP23017) для добавления GPIO через Qwiic-разъём
• Преобразователь с Qwiic на стандартный разъём для прототипирования на макетной плате
• Плата расширения с RGB-светодиодами (5x WS2812B)
• Плата расширения с двумя кнопками
• Плата расширения со светодиодами (красный и зелёный, 5 мм)
• Плата расширения с аналоговыми сенсорами (потенциометр и датчик освещённости)

Также должна быть возможность использовать любые другие Qwiic-модули от Sparkfun, Adafruit и других производителей, которых на рынке существуют сотни, если не тысячи.

Похоже, проект является чисто аппаратным, так как не было найдено обучающих материалов или примеров кода. Плату можно программировать с использованием Arduino, MicroPython, фреймворка ESP-IDF или любого другого языка/фреймворка, совместимого с ESP32-S3. Утверждается, что плату с Qwiic можно использовать для широкого спектра приложений без необходимости пайки, таких как веб-системы управления, системы умной автоматизации, домашняя автоматизация на ИК-управлении, световые решения, реагирующие на звук, и т.д.

Существует множество плат с микроконтроллерами и Qwiic-разъёмами , но обычно они имеют только один или два разъёма, и WiQwiic-32 с восемью Qwiic в этом отношении уникальна. Однако, поскольку устройства I2C можно соединять последовательно, в некоторых проектах используются модули расширителей I2C с Qwiic, такие как Sparkfun Qwiic Multiport module (около $4).

Хотя концепция интересна, следует также учитывать цену, поскольку плата WiQwiic-32 стартует от примерно $65 на Kickstarter , а стартовый комплект с платой, сенсором BME280, платой расширения с кнопками и платой расширения со светодиодами стоит $94. Также доступны различные наборы, сочетающие платы WiQwiic-32 и Qwiic-модули. Доставка добавляет 12 евро, а начало отгрузок ожидается в июле 2026 года.
