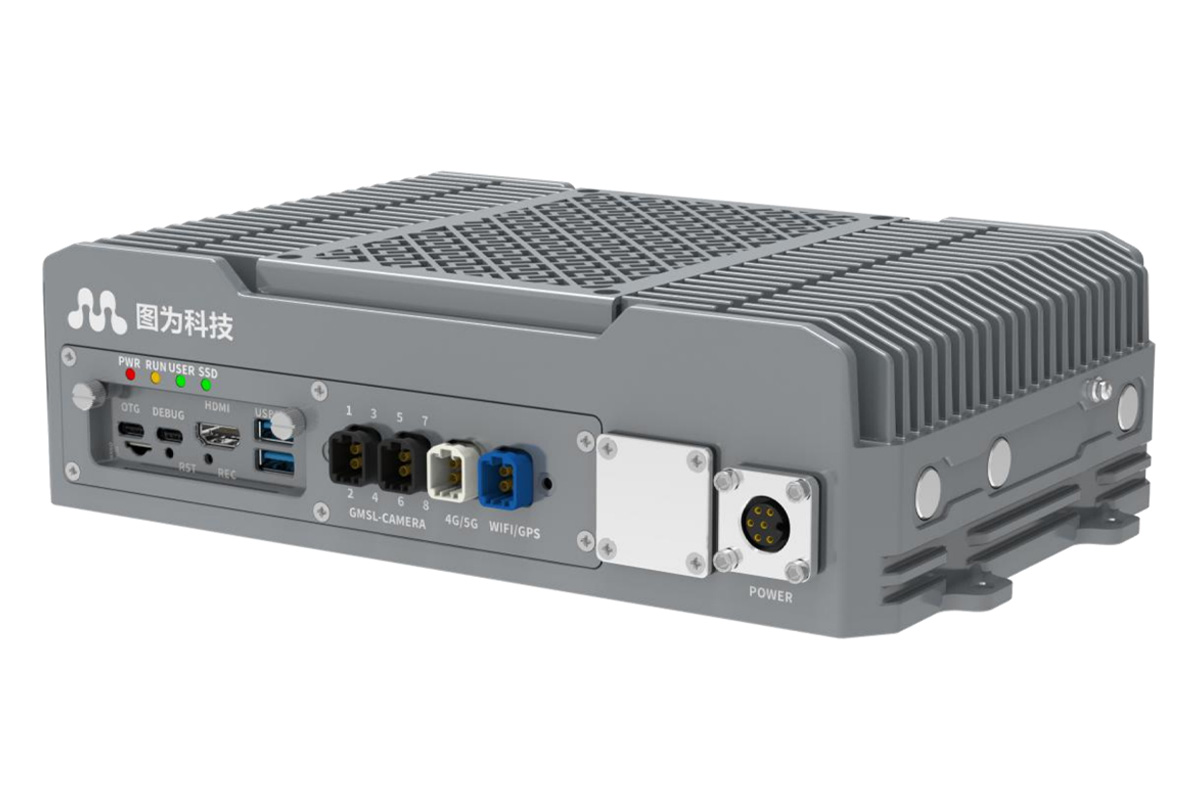

IP65-сертифицированный edge AI компьютер TWOWIN T808P-G с поддержкой 8 камер GMSL2 оснащен авиационными разъемами M12/M16

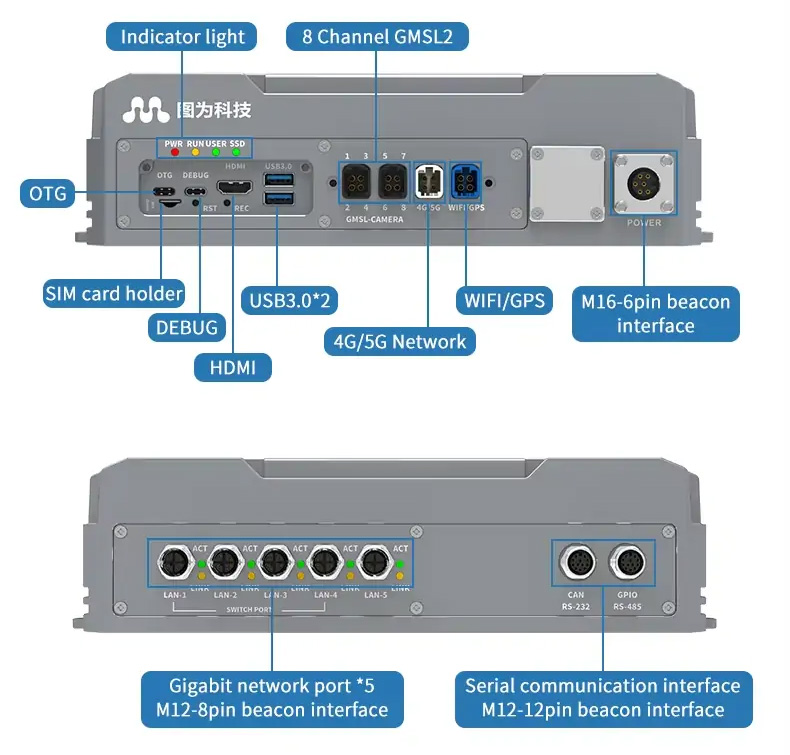

Устройство в корпусе из алюминиевого сплава оснащено авиационными разъемами M12 и M16 для Gigabit Ethernet (PoE), последовательной связи RS232/RS485 и питания. Другие особенности включают два разъема FAKRA для подключения до восьми камер GMSL2, USB 3.0, CAN Bus, GPIO, HDMI и накопитель M.2 NVMe. Также поддерживаются опциональные Wi-Fi, 4G/5G и RTK GPS для позиционирования с сантиметровой точностью. Благодаря широкому входному диапазону 9–36В, конструкции с нулевым энергопотреблением в режиме ожидания с использованием автомобильного управления ACC (зажигание) и рабочему диапазону температур от -40°C до +70°C, система предназначена для таких применений, как охранное видеонаблюдение, умные АЗС, нефтегазовые системы, инспекция линий электропередач и автономные транспортные средства, поддерживая многоканальную видеоаналитику и параллельные задачи ИИ.

Характеристики TWOWIN TW-T808P-G:

• Системный модуль –   Модуль NVIDIA Jetson Orin NX
  • ЦП
    • Версия 8 ГБ – 6-ядерный 64-битный ЦП Arm Cortex-A78AE v8.2, кэш L2 1.5 МБ + кэш L3 4 МБ
    • Версия 16 ГБ – 8-ядерный 64-битный ЦП Arm Cortex-A78AE v8.2, кэш L2 2 МБ + кэш L3 4 МБ
  • ГП
    • 1024-ядерный ГП архитектуры NVIDIA Ampere с 32 тензорными ядрами
    • 1x   NVDLA   v2 @ 614 МГц для 8 ГБ и 2x NVDLA v2 @ 918 МГц для 16 ГБ
    • Ускоритель компьютерного зрения PVA v2
  • Память – 8 ГБ/16 ГБ LPDDR5 128-бит, 102.4 ГБ/с
  • Аппаратное кодирование видео
    • 1x 4K60 (H.265) | 3x 4K30 (H.265)
    • 6x 1080p60 (H.265) | 12x 1080p30 (H.265)
  • Аппаратное декодирование видео
    • 1x 8K30 (H.265) | 2x 4K60 (H.265) | 4x 4K30 (H.265)
    • 9x 1080p60 (H.265) | 18x 1080p30 (H.265)
  • Производительность ИИ – До 117 TOPS (8 ГБ) или 157 TOPS (16 ГБ) в режиме Super
• Хранилище — разъем M.2 M-Key поддерживает накопители NVMe формата 2280 (см. раздел «Расширение»)
• Видеовыход – 1 порт HDMI 2.0
• Входы для камер
  • До 8 камер GMSL2 через 2 разъема FAKRA / Mini-FAKRA
  • Конфигурации – 4 камеры 8 МП или 8 камер 2 МП
• Сетевые интерфейсы
  • 5 портов гигабитный Ethernet через 8-контактные авиационные разъемы M12 (4 используют общую сетевую карту с поддержкой PoE до 25 Вт; 1 независимый гигабитный порт)
  • Wi-Fi 2.4/5.8 ГГц (опционально)
  • Сотовая связь 4G/5G через слот для Nano-SIM карты (опционально)
• GNSS – GPS с сантиметровой точностью (RTK/INS) с выходной частотой 10 Гц (опционально)
• USB
  • 2 порта USB 3.0 Type-A (5V/1A)
  • 1 порт USB 2.0 Type-C (OTG, используется для прошивки)
  • 1 отладочный последовательный порт USB 2.0 Type-C
• Последовательные интерфейсы
  • 2 порта шины CAN с поддержкой CAN FD (Mttcan+Spican)
  • Последовательный порт RS232 с разъемом M12
  • Последовательный порт RS485 с разъемом M12
• Расширение
  • 4 изолированных линии GPIO (2 GPI, 2 GPO доступны в конфигурации 3.3В@1мА или 12В@1мА)
  • Сокет M.2 M-Key для SSD NVMe 2280 с PCIe x4
• Разное
  • Светодиодные индикаторы: Power, RUN, USER и SSD
  • Кнопки Reset и Recovery
  • RTC (часы реального времени)
  • Интерфейсы антенн Mini-FAKRA (совместное использование для 4G/5G и WiFi/GNSS)

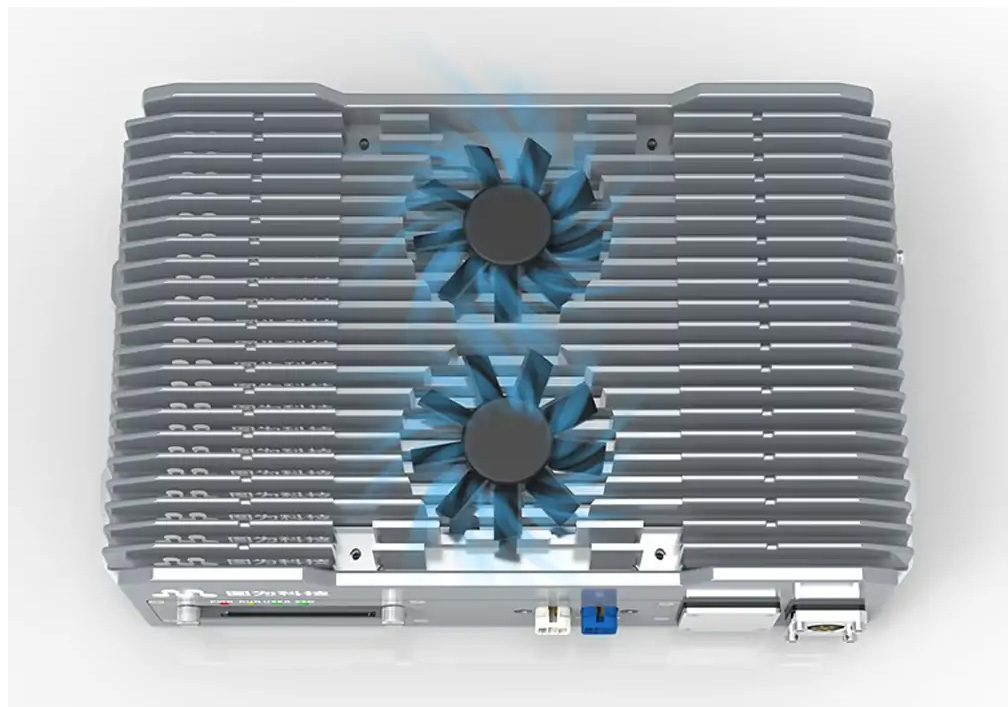

  • Активные вентиляторы для охлаждения
  • PTP, вход/выход PPS, выход PWM (синхронизация времени)
• Питание
  • Широкодиапазонный вход постоянного тока 9–36 В через 6-контактный авиационный разъем M16
  • Поддерживает выделенную линию основного питания (Main Power) и резервного питания (ACC) для обнаружения включения зажигания автомобиля
  • Потребляемая мощность – 45 Вт (типичная)

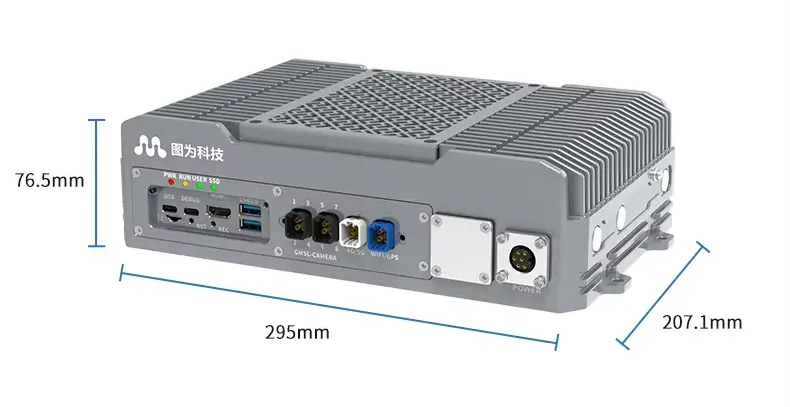

• Габариты – 295 x 214,3 x 76,5 мм
• Вес – ~4,0–4,3 кг
• Стандартный рабочий температурный диапазон – от -20°C до +60°C
• Опциональный расширенный температурный диапазон – от -40°C до +70°C (примечание: время включения при -40°C занимает 10±5 минут при потреблении нагревателем <150 Вт)
• Влажность при хранении – 5–95% без конденсации
• Степень защиты оболочки – IP65
• Монтаж – на плоскую поверхность или на стену

На стороне программного обеспечения TW-T808P-G поставляется с предустановленной Ubuntu из NVIDIA Jetpack SDK. Поскольку пользовательская плата-носитель использует проприетарные драйверы интерфейсов, компания явно рекомендует пользователям создавать резервную копию файла sources.list перед выполнением стандартных команд apt-get upgrade, чтобы не перезаписать пользовательское дерево устройств.

Компания также предоставляет различные утилиты для управления оборудованием. Для работы с сетями сотовые модули (например, Quectel CM) можно настраивать с помощью терминальных скриптов для автоматического дозвона и получения IP-адресов. Для задач компьютерного зрения TWOWIN включает графический инструмент tw_cfg_camera_ui для простого сопоставления конкретных десериализаторов GMSL и моделей сенсоров (например, MAX9295A и IMX390) с узлами /dev/video платы для обработки множества потоков через GStreamer. Подробнее об этом можно узнать в руководстве пользователя .

Компания также рассматривает функцию обнаружения включения зажигания автомобиля (ACC), при которой, если основное питание остается подключенным к аккумулятору, но напряжение на линии ACC пропадает, система обнаруживает сигнал отключения питания и безопасно инициирует программное завершение работы, защищая накопитель NVMe от повреждения данных.

Поддержка 8 камер GMSL2  напоминает о Lanner EAI-I351 ,   Firefly EC-ThorT5000 ,   Firefly EC-AGXOrin и   AAEON BOXER-8645A, которые также поддерживают  8 камер GMSL2, но TW-T808P-G выделяется степенью защиты IP65, обеспеченной разъемами M12/M18.

Как и в случае с большинством других промышленных систем, цена TWOWIN TW-T808P-G не указана публично; для получения подробной информации необходимо связаться с компанией через страницу продукта . Однако была замечена модель «Tuwei TW-T808P/TW-T808PG» с аналогичным дизайном на AliExpress , но с указанием странных вариантов памяти (4 ГБ/8 ГБ/16 ГБ), в то время как NVIDIA не предлагает модуль Jetson Orin NX объемом 4 ГБ. Также стоит отметить, что магазин «Chip Board House Store» на AliExpress выставляет продукты с существенной наценкой (иногда в 2 раза).
