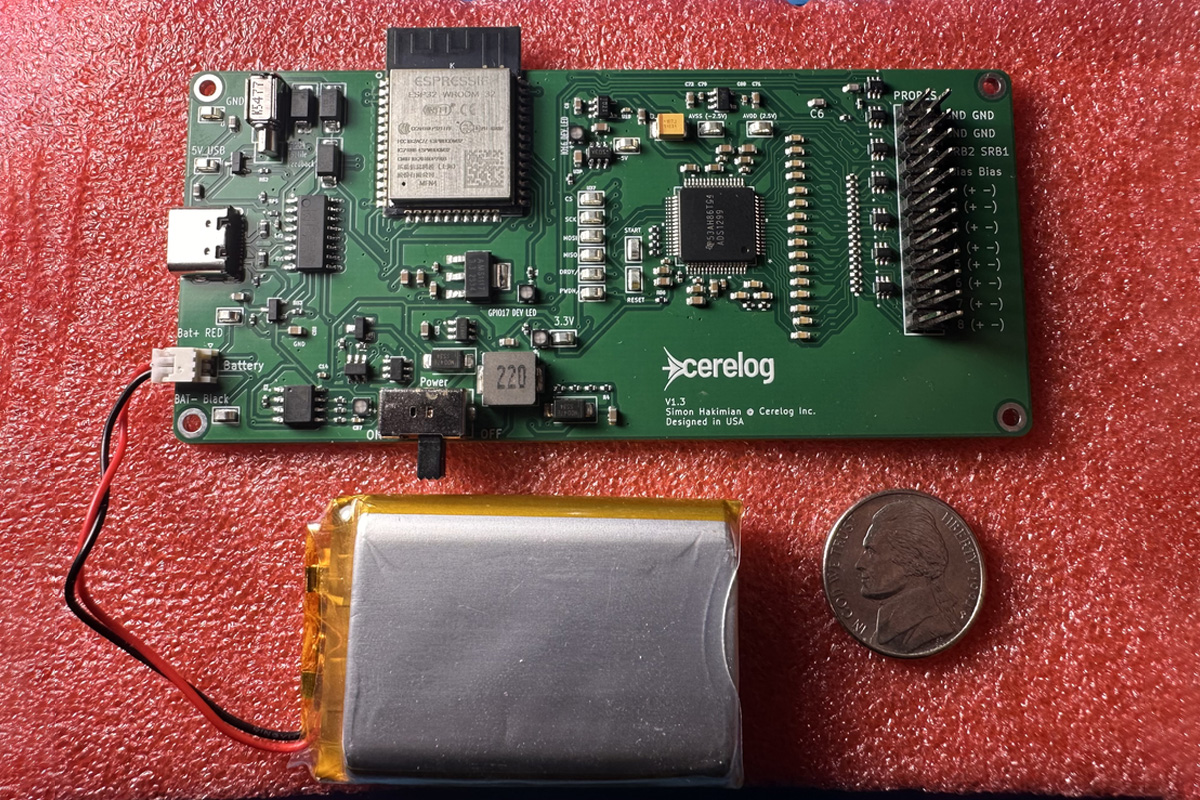

Cerelog ESP-EEG — это 8-канальная недорогая печатная плата интерфейса мозг-компьютер (BCI), построенная на базе MCU ESP32 и предназначенная для сбора данных ЭЭГ. Плата поддерживает сбор 8-канальных 24-битных данных ЭЭГ и подключается к хост-системе через USB-C для питания и передачи данных.
Плата оснащена активным выводом смещения для подавления шумов, что уменьшает сетевые помехи, а также встроенными светодиодными индикаторами состояния, включая отдельный индикатор активного захвата данных. Она работает со сторонними или самодельными гарнитурами ЭЭГ с использованием адаптеров, а также предоставляются STL-файлы для креплений, напечатанных на 3D-принтере. Cerelog также предлагает различные программные инструменты и примеры кода для визуализации ЭЭГ в реальном времени, экспериментов с BCI, нейрообратной связи и создания пользовательских приложений с управлением от мозга.
Спецификации Cerelog ESP-EEG:
- Беспроводной модуль – ESP32-WROOM-32
- Система на кристалле – ESP32
- ЦП – Двухъядерный процессор с частотой 160 МГц
- Память – 520 КБ SRAM
- Беспроводная связь Wi-Fi 802.11 b/g/n, Bluetooth 4.2
- Накопитель – 4 МБ флеш-памяти
- Печатная антенна
- Система на кристалле – ESP32
- Аналоговый фронтенд (через АЦП ADS1299 от TI для ЭЭГ и биопотенциалов)
- Входные каналы – 8 дифференциальных каналов + 1 зонд смещения
- Частота дискретизации – 250 выборок в секунду на канал (по умолчанию, настраивается в прошивке)
- Программируемое усиление – 1, 2, 4, 6, 8, 12, 24 (настраивается в прошивке)
- Активное смещение с замкнутым контуром (подавление синфазных шумов, подавление фона 50/60 Гц).
- Монтаж – Референтный (по умолчанию) или Последовательный
- Поддерживает ЭЭГ, ЭМГ, ЭКГ, ЭОГ
- Подключение – Wi-Fi и Bluetooth через встроенный ESP32 (программное обеспечение в разработке)
- USB – Порт USB Type-C для данных и питания

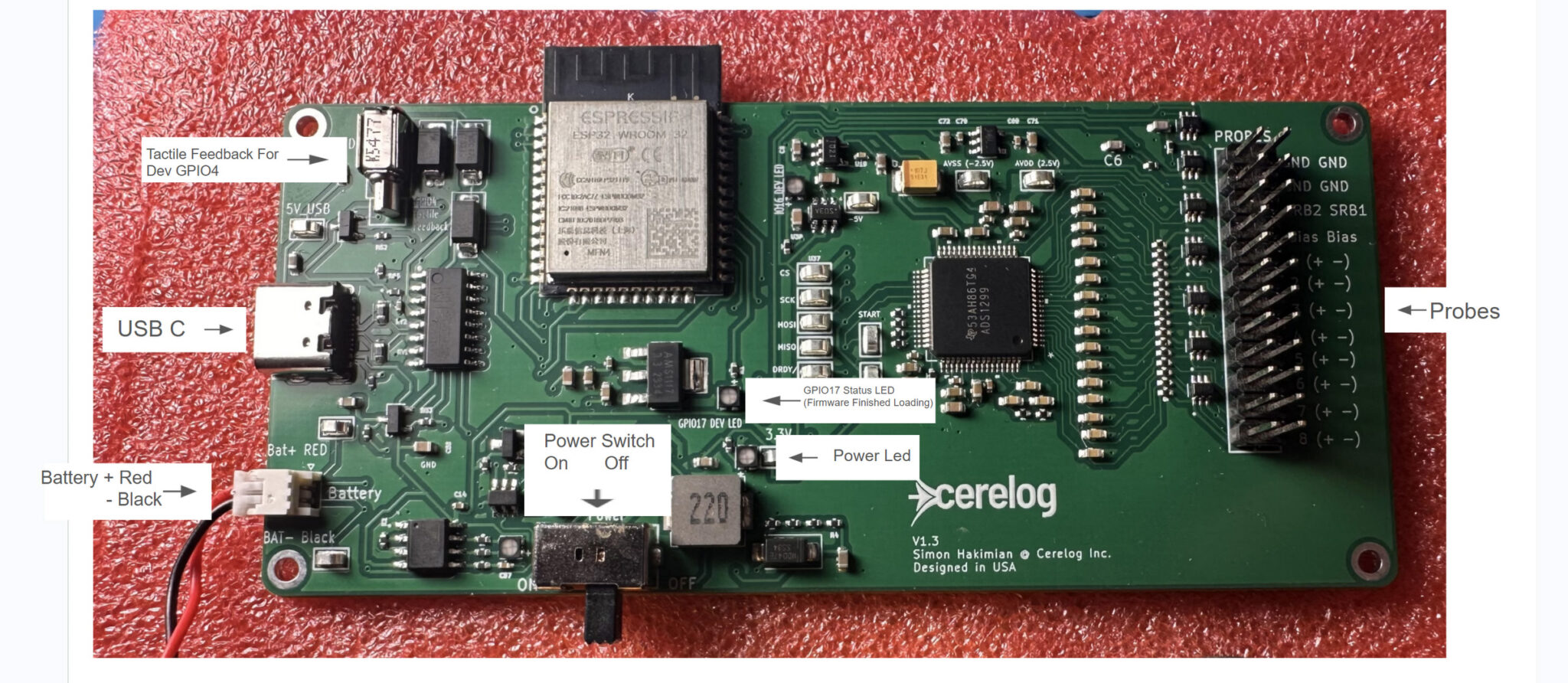

- Разное
- Переключатель питания
- Светодиоды питания, состояния прошивки и заряда аккумулятора
- Встроенный мотор тактильной обратной связи (управляется прошивкой)
- Питание
- 5 В через порт USB-C
- Внешний аккумулятор LiPo 3.7 В через разъем JST-PH 2.0 мм
- Встроенная схема зарядки LiPo
- Габариты – уточняются
Компания отмечает, что для работы Cerelog ESP-EEG требуются предоставляемые пользователем электродные шапочки ЭЭГ, адаптеры с защитой от прикосновения и токопроводящий гель. Устройство строго предназначено для исследований и разработок, не является медицинским устройством и не одобрено FDA или сертифицировано по стандартам UL/FCC/CE. Устройство не имеет медицинской гальванической развязки и должно работать только от аккумуляторного питания, например, от ноутбука, работающего от собственного аккумулятора, или от внешнего power bank, и не должно использоваться при подключении к сети.

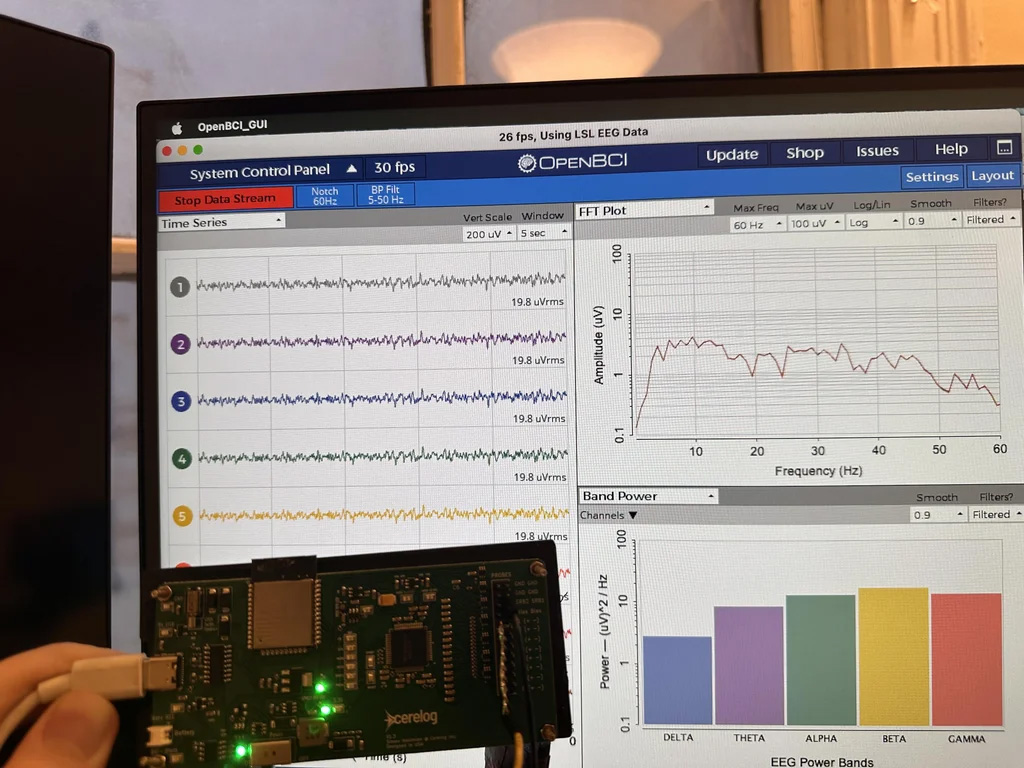

Cerelog ESP-EEG поддерживает два основных пути программной интеграции: Lab Streaming Layer (LSL) для совместимости с инструментами нейронаук и BrainFlow для разработки пользовательских приложений. Для визуализации пользовательский клиент на Python передает данные ЭЭГ через USB-C по LSL в форк OpenBCI GUI, обеспечивая совместимость со стандартным программным обеспечением для нейронаук и MATLAB. Для разработки пользовательский форк BrainFlow предоставляет унифицированный API для Python, C++, Java и MATLAB с поддержкой высокоточных меток времени, фильтрации и записи данных. Все программное обеспечение, скрипты настройки, служебные программы для тестирования и примеры приложений доступны на GitHub . Аппаратная поддержка Wi-Fi и Bluetooth присутствует, но беспроводное программное обеспечение все еще находится в разработке. Более подробная информация доступна в руководстве пользователя .
Ранее уже писали о другом оборудовании, связанном с BCI, таком как комплект PiEEG , портативная лаборатория для бионаук на базе Raspberry Pi 5, щит ardEEG для Arduino UNO R4 WiFi HAT, способный измерять несколько биосигналов, и E3K — беспроводная платформа для биосенсорики «все-в-одном», поддерживающая сенсоры ЭМГ, ЭКГ и ЭЭГ.
Плата ESP-EEG в настоящее время доступна в официальном магазине Cerelog за 299,99 долларов США , но стоит отметить, что это вводная скидка, а рекомендованная цена составляет 499,99 долларов.
