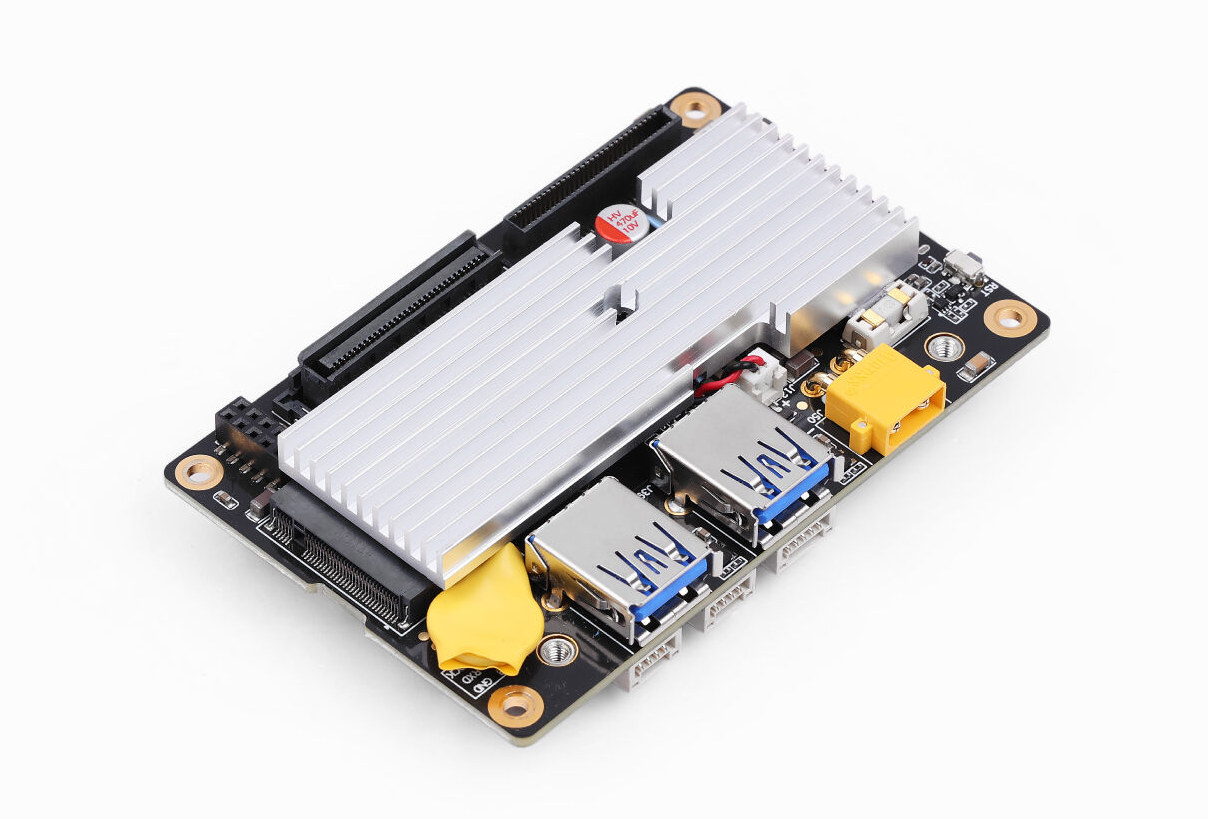

reComputer Mini от Seeed Studio представляет собой небольшую базовую плату для модулей NVIDIA Jetson Orin Nano или Jetson Orin NX. Ее размеры составляют всего 88×56×17 мм, что лишь немногим больше самого модуля System-on-Module (примерно с банковскую карту), что делает ее подходящей для применения в робототехнике и дронах.
Несмотря на компактные габариты, reComputer Mini предлагает широкий набор интерфейсов: два порта USB 3.2 Type-A, порт USB Type-C с поддержкой DisplayPort alt-mode, слоты M.2 для NVMe-накопителей и беспроводных модулей, разъемы UART и USB JST, а также два 60-контактных высокоскоростных разъема для подключения дополнительных плат. Плата совместима с 48-вольтовыми аккумуляторными системами благодаря широкому диапазону входного напряжения 12–54 В постоянного тока через разъем питания XT30.
Характеристики базовой платы reComputer Mini:
- Совместимые модули SoM – NVIDIA Jetson Orin Nano , Jetson Orin NX с производительностью ИИ до 100 TOPS
- Накопители – слот M.2 Key-M PCIe для NVMe SSD формата M.2 2242
- Видеовыход – DisplayPort 1.4 через разъем USB Type-C
- Сетевые интерфейсы – опциональные WiFi и/или Bluetooth через слот M.2 Key-E
- USB
- 2× порта USB 3.2 Type-A (10 Гбит/с)
- Хост-порт USB 3.2 Type-C
- Устройство-порт Micro USB 2.0
- USB 2.0 через 5-контактный разъем JST
- Последовательный интерфейс – 1× разъем UART
- Разъемы расширения для дополнительных плат
- 2× 60-контактных высокоскоростных разъема
- 10-контактный разъем питания
- Отладка – 1× отладочный разъем UART
- Прочее
- 4-контактный разъем для 5-вольтового PWM-вентилятора
- Кнопки Reset и Recovery
- 2-контактный разъем для батареи RTC
- Питание – 12–54 В постоянного тока через разъем XT30 (в комплекте адаптер DC jack)
- Габариты – 88×56×17 мм
- Вес – 80 г
- Диапазон рабочих температур – от −10°C до +50°C
Что касается программного обеспечения, здесь нет ничего необычного, поскольку базовая плата поддерживает модуль NVIDIA Jetson Orin Nano/NX, который, в свою очередь, совместим с NVIDIA Jetpack 6.0 SDK. Seeed Studio предоставляет различные примеры для Jetson на GitHub , но они применимы ко всему оборудованию компании на базе Jetson.
Изначально два 60-контактных разъема вызывали вопросы, так как не было видно дополнительных плат для них. Распиновку всех разъемов reComputer Mini можно найти в документации , где также обнаружилась информация о дополнительной плате расширения за $59 reComputer Mini Extension Board с Gigabit Ethernet, четырьмя дополнительными портами USB 3.0, разъемами CAN Bus JST и XT30, двумя разъемами I2C JST и вентилятором охлаждения.
Базовая плата, плата расширения и радиатор с вентилятором будут использоваться в семействе Edge AI-боксов reComputer Mini, которые появятся в продаже в конце июля. Плата расширения в нижней части будет опциональной, и бокс можно приобрести без нее. Wiki содержит информацию для начала работы с этими Edge AI-компьютерами.
reComputer Mini J3011Базовую плату reComputer Mini уже можно приобрести за $89 на Seeed Studio в комплекте с адаптером питания XT30-DC и кабелем micro USB. Доступны два дополнительных варианта: плата расширения ($59) и модуль WiFi 5 и Bluetooth 5.0 формата M.2 2230 ($5.69). Компьютеры reComputer Mini J3011/J4012 (не путать с мини-ПК reComputer J4012 ) сейчас доступны по предзаказу за $599–$999 в зависимости от выбранного модуля Jetson и наличия платы расширения. Примечательно, что мини-компьютеры уже можно найти на AliExpress с или без платы расширения , а также в Amazon-магазине Seeed Studio .
