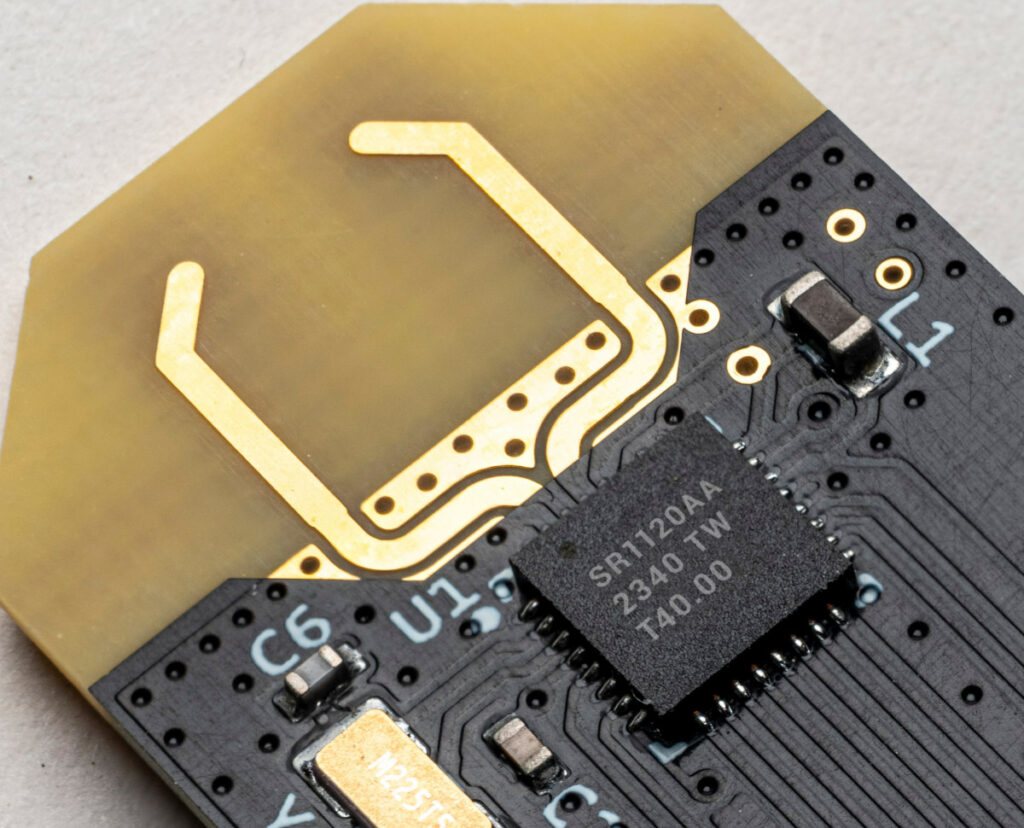

SPARK Microsystems SR1120 — это сверхширокополосный (UWB) беспроводной приемопередатчик второго поколения компании, способный обеспечивать пропускную способность до 41 Мбит/с при сверхнизком энергопотреблении и дальности действия до 100 раз меньше, чем у конкурентов UWB.
Канадская компания также подчеркивает превосходство своего решения UWB над Bluetooth. Новый SR1120, предлагает в 40 раз более высокую скорость передачи данных, чем чипы Bluetooth, при этом потребляя в 25 раз меньше энергии, чем Bluetooth, и предлагая в 60 раз меньшую задержку. Однако читателям следует обратить внимание, что Bluetooth LE должен поддерживать до 2 Мбит/с, поэтому он должен быть (только) примерно в 20 раз быстрее, а Bluetooth HDT скоро появится со скоростью передачи данных до 7,5 Мбит/с, чтобы еще больше сократить разрыв.
Основные характеристики и особенности SPARK SR1120:
- Соответствует новому стандарту IEEE 802.15.4ab с низким энергопотреблением UWB PHY
- Динамически реконфигурируемый спектр UWB
- Диапазон 6,2–9,5 ГГц
- Мощность передачи до 3 дБм
- Чувствительность приемника -81 дБм
- Поддержка разнесения антенн
- Настраиваемая скорость передачи символов – 20,48 МГц, 27,31 МГц или 40,96 МГц
- Независимые 2kbit TX и 2kbit RX FIFO
- Совместимость с BLE, WiFi (2,4, 5 и 6 ГГц) и сотовой связью
- Низкая задержка – 25 мкс эфирного времени на 1 кбит
- Интерфейсы хоста – SPI и QSPI
- Напряжение питания – от 1,8 до 3,3 В постоянного тока
- Диапазон температур – от -40 до +85°С
- Корпус – 4×4 мм 32-контактный QFN; готов к работе в формате WLCSP
Блок-схема SR1120
Хотя компания не приводит цифры сверхнизкого энергопотребления чипа, они говорят, что он подходит для приложений по сбору энергии, а также позволяет использовать меньшую батарею или увеличить срок ее службы. Низкая задержка особенно полезна для чувствительных ко времени приложений, таких как гарнитуры, микрофоны и HID-продукты. Еще одним важным моментом является недорогой BoM, для которого требуется только кристалл 32,768 кГц и высокоэффективная антенна на печатной плате.
SPARK MicroSystems предоставляет SDK для серий SR1000 и SR1120, разработанный для работы с Visual Studio Code (VS Code). Он поставляется с примерами приложений, использующих SPARK Wireless Core и SPARK Audio Core, а также BSP для тестирования примеров на комплекте для разработки.
SR1120 EVK и структурная схема
Плата-носитель SPARK Quasar PCA571
SR1120 EVB состоит из приемопередающего модуля SPARK с SR1102 и антенной, а также несущей платы Quasar с микроконтроллером STM32U5A5 Cortex-M33, аудиокодеком MAX98091, подключенным к аудиовходам и аудиовыходам, портом USB-C, отладочным разъемом ST-Link и несколькими светодиодами и кнопками.
Беспроводные приемопередатчики SR1120 UWB доступны уже сегодня, но цены не указаны. Также доступны оценочный комплект SR1120 (EVK) и комплект разработки программного обеспечения (SDK), но EVK нельзя легко купить онлайн, и вам нужно заполнить форму, чтобы получить к нему доступ. Для справки, комплекты SR1020 предыдущего поколения продаются за 999$ с оборудованием для Tx и Rx. Ознакомьтесь со страницей продукта и пресс-релизом для получения более подробной информации.
