Ранее уже публиковался материал о портативном мини-ПК Khadas Mind с уникальным дизайном, который оснащен процессором Intel Core i7-1360P Raptor Lake в сверхтонком корпусе и поддерживает расширение функциональности через разъем Mind Link с интерфейсами PCIe, HDMI 2.1 и USB 3.2 Gen 2.
Теперь появилась возможность протестировать Khadas Mind в комплекте с док-станцией Khadas Dock, которая добавляет 2.5GbE, два порта HDMI, несколько USB-разъемов с пропускной способностью 5 Гбит/с, а также аудиоразъем и полноразмерный кард-ридер. Устройство работало под управлением Windows 11 Home, и впечатления от использования в основном положительные.
Обзор ПО и тестирование функций

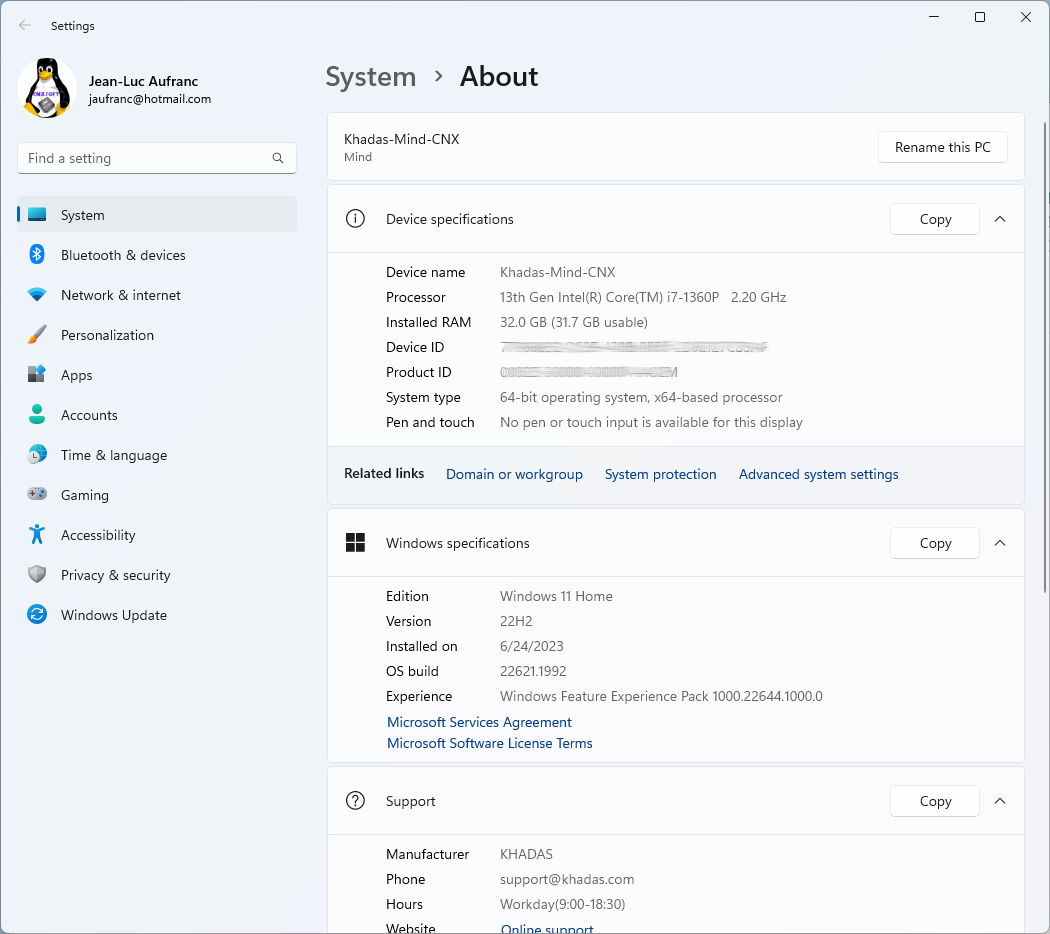

Khadas Mind поставляется с предустановленной Windows 11 Home 22H2 (сборка 22621.1992). В меню «О системе» подтверждается, что это мини-ПК с процессором Intel Core i7-1360P и 32 ГБ оперативной памяти.

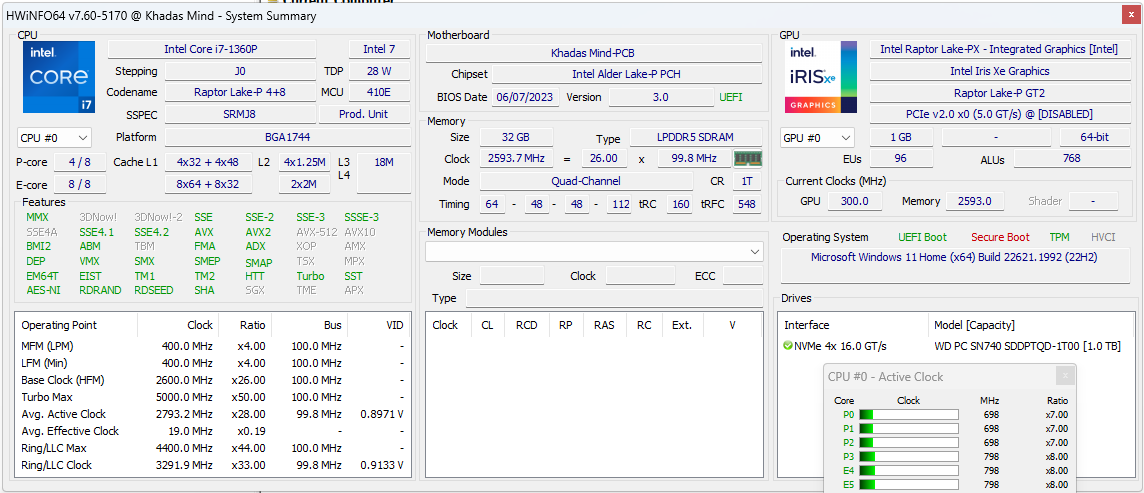

HWiNFO64 предоставляет более детальную информацию о процессоре Core i7-1360P, материнской плате Khadas Mind и интегрированной графике Intel Iris Xe с 96 исполнительными устройствами.

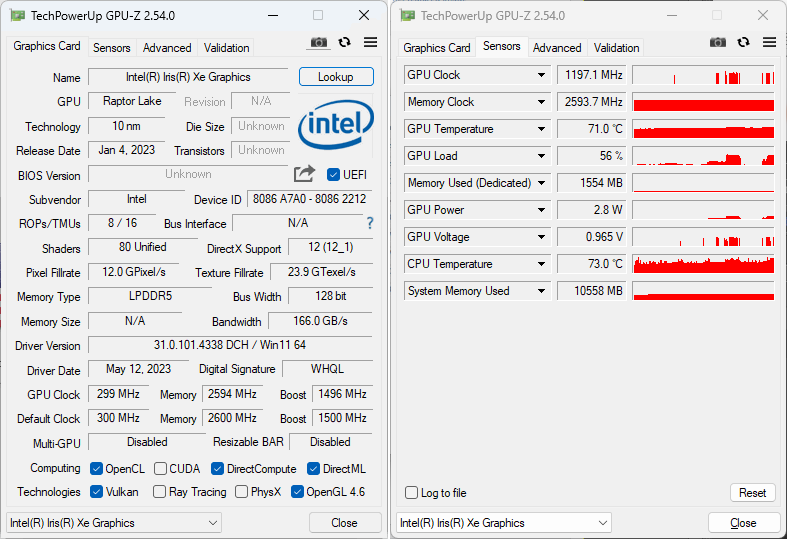

GPU-Z отображает дополнительные сведения о графическом процессоре Iris XE, встроенном в чип Intel.

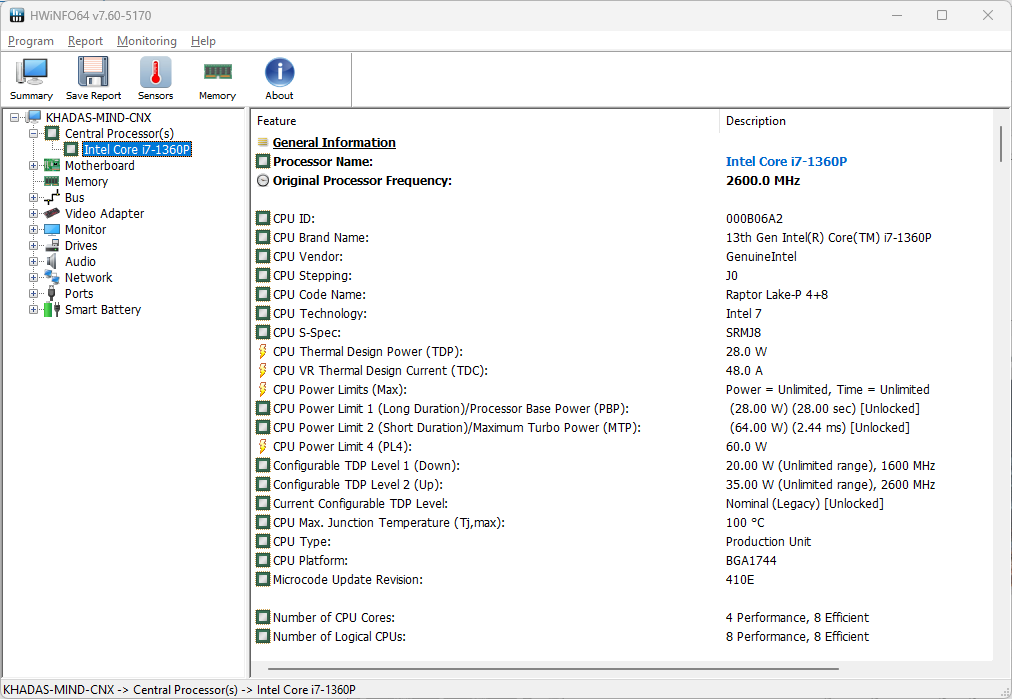

Установленные лимиты мощности PL1 и PL2 составляют 28 Вт ( PBP ) и 64 Вт (MTP) соответственно, что соответствует стандартным уровням TDP, несмотря на ультракомпактный дизайн мини-ПК.

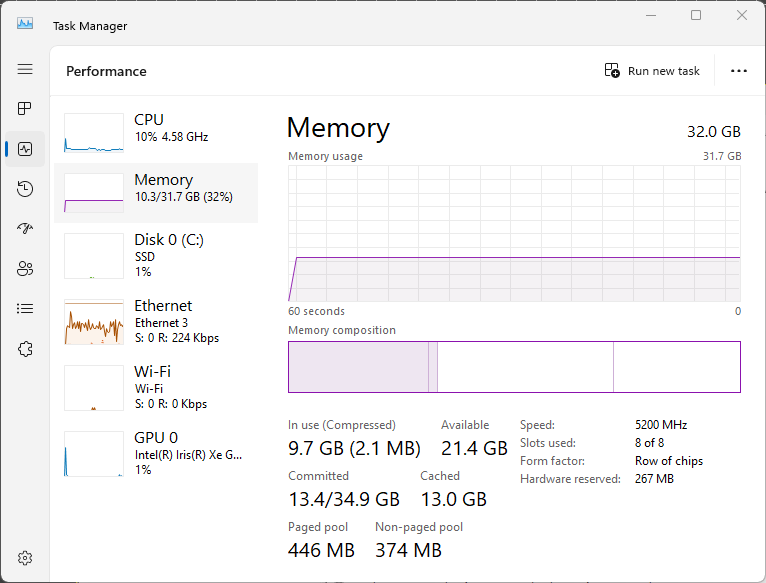

Диспетчер задач Windows показывает 32 ГБ оперативной памяти с частотой 5200 МГц, причем память распаяна на плате, а не установлена в виде SO-DIMM модулей.

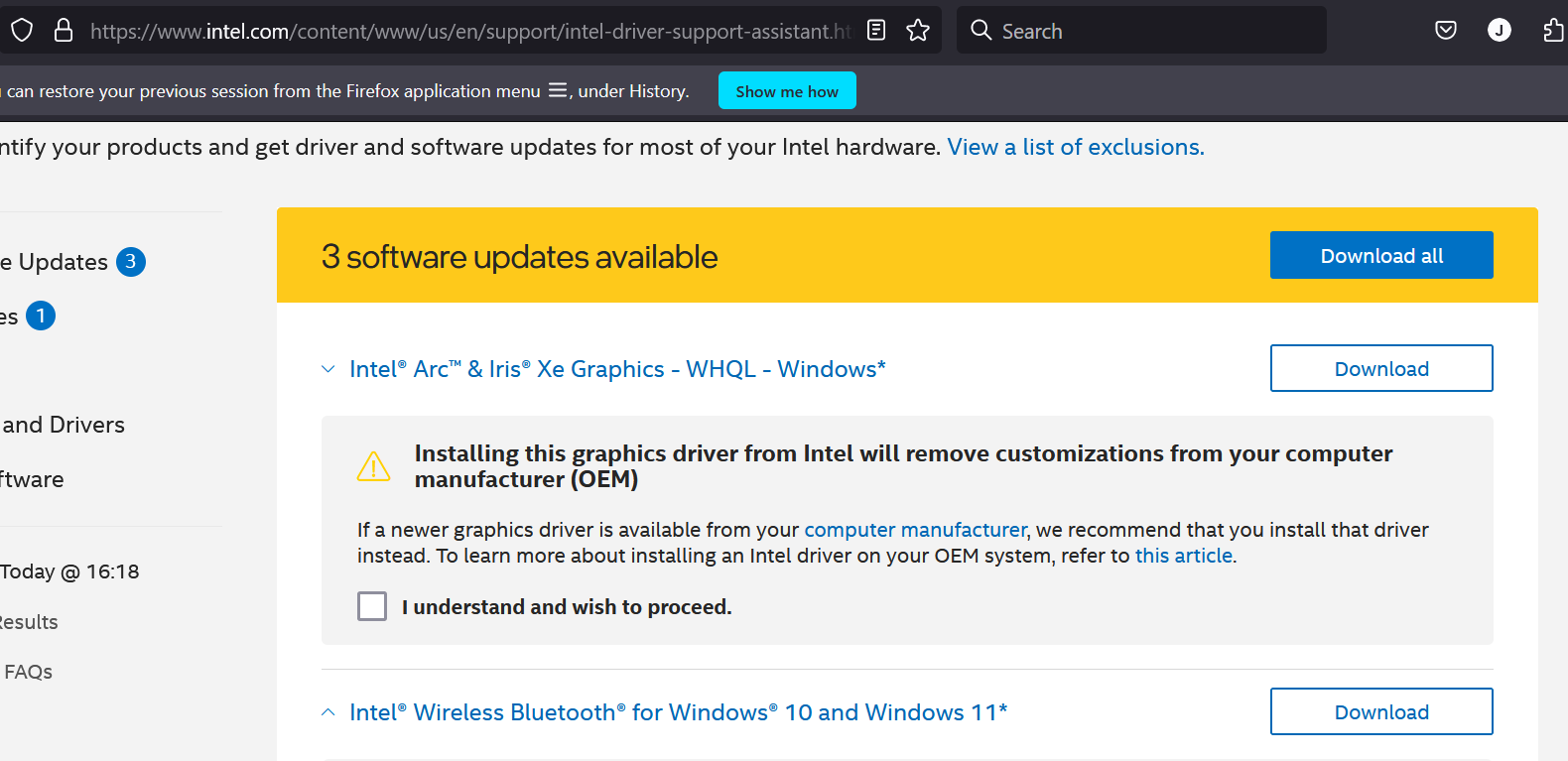

На этом этапе была выполнена установка последних обновлений Windows 11 и драйверов Intel (кроме графического, так как Intel предупреждает о возможном удалении настроек производителя). Учитывая наличие специфичных функций, таких как разъем Mind Link, обновление графического драйвера было отложено. Примечание: позже драйверы все же были обновлены после согласования с Khadas.

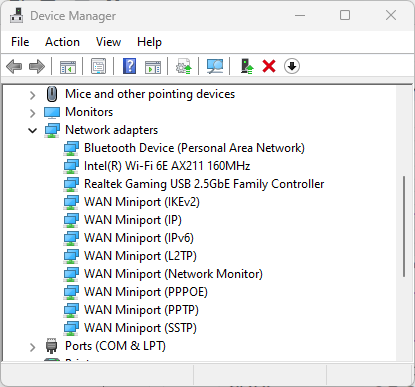

В диспетчере устройств можно найти информацию о сетевых адаптерах: Bluetooth, WiFi 6E и 2.5GbE.

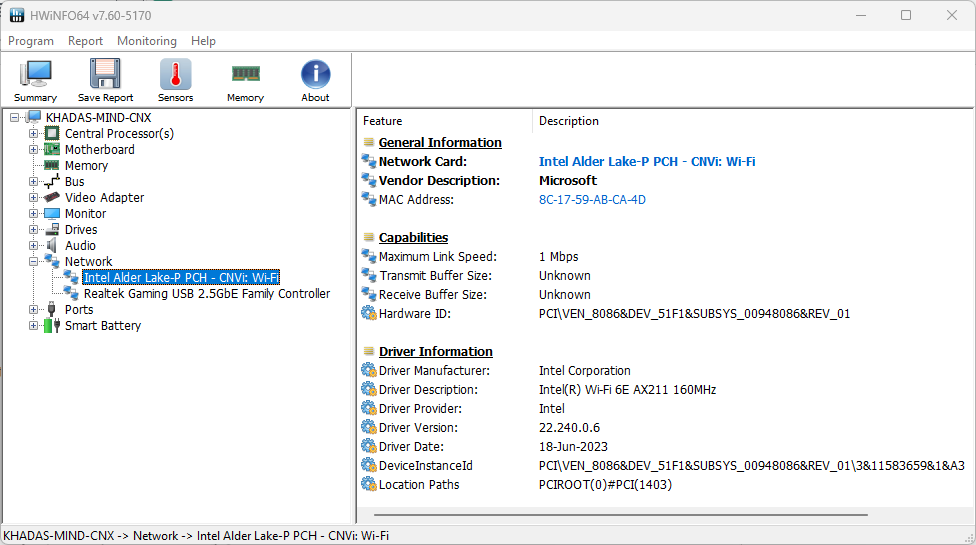

HWiNFO64 предоставляет дополнительные сведения о модуле Intel Wi-Fi 6E AX211, хотя указанная максимальная скорость соединения 1 Мбит/с явно ошибочна, что подтвердилось при тестировании сети.

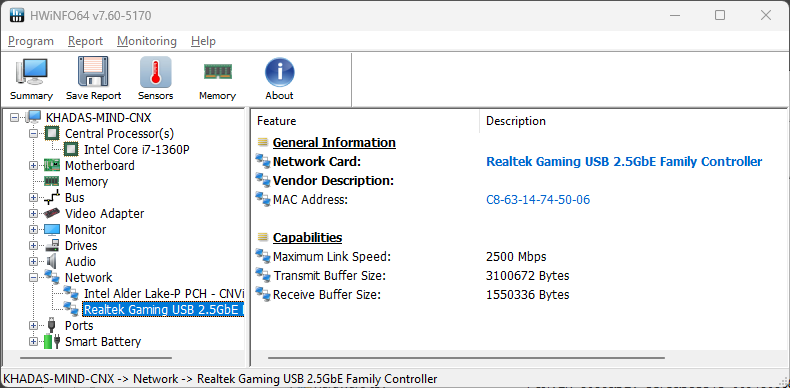

2.5GbE-подключение реализовано через контроллер Realtek Gaming USB 2.5GbE, вероятно RTL8156BG , который установлен в док-станции Khadas Dock.

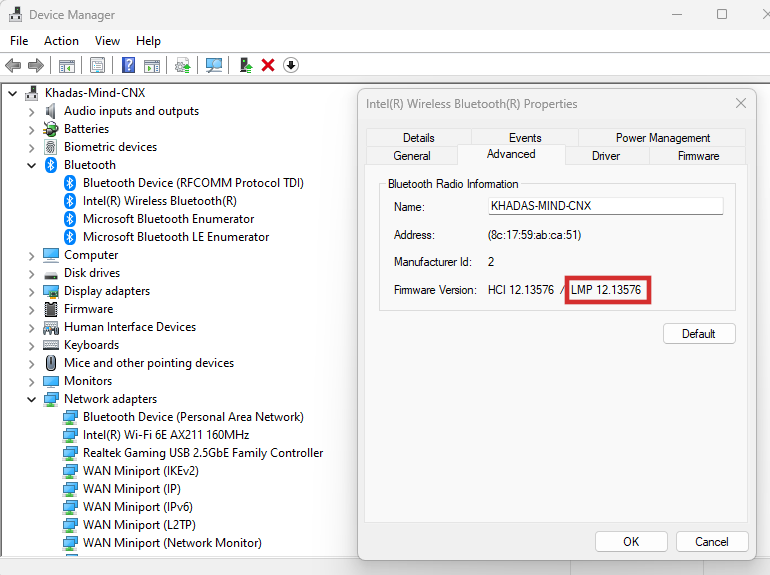

Версия Bluetooth подтверждается в диспетчере устройств.
«LMP12» соответствует Bluetooth 5.3 , как заявлено Khadas. Успешно протестирована передача файлов со смартфона на Android и воспроизведение звука через Bluetooth-гарнитуру.

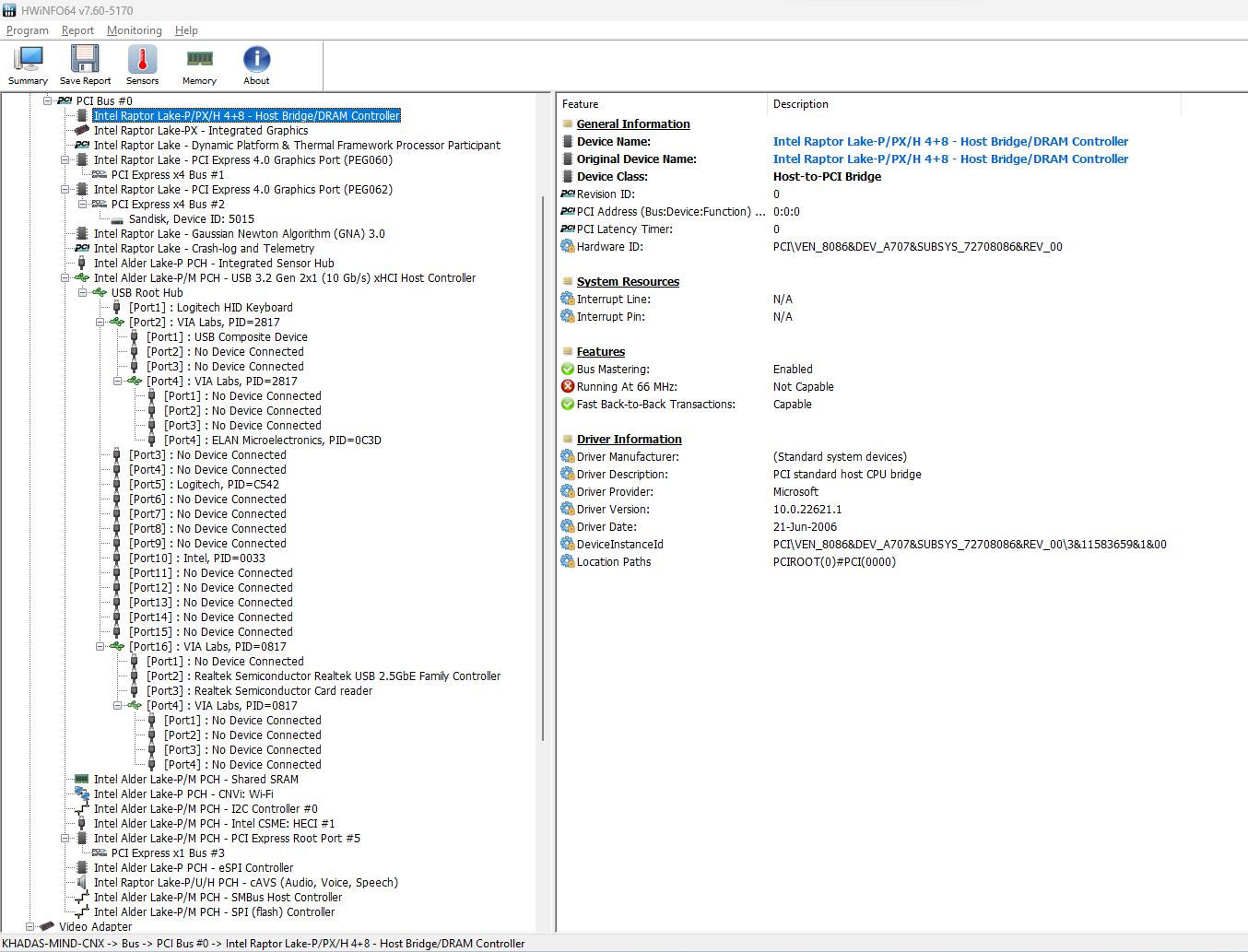

Разъем Mind Link позиционируется как поддерживающий интерфейс PCIe Gen5 (плюс HDMI 2.0 и USB 3.2 Gen 2), поэтому в HWiNFO64 была проверена информация о PCIe.
Поддержка ограничена PCIe Gen4, так как процессор Intel Core i7-1360P Raptor Lake не поддерживает PCIe Gen5. Возможно, будущие модели Khadas, такие как Mind2 и Mind3, смогут использовать PCIe Gen5 через разъем Mind Link.
Khadas предоставила достаточно подробное описание USB-портов для Mind и Dock, но лишняя проверка не помешает. Для тестирования использовался внешний накопитель ORICO M234C3-U4 M.2 NVMe USB/Thunderbolt с SSD Apacer, отформатированным в NTFS.

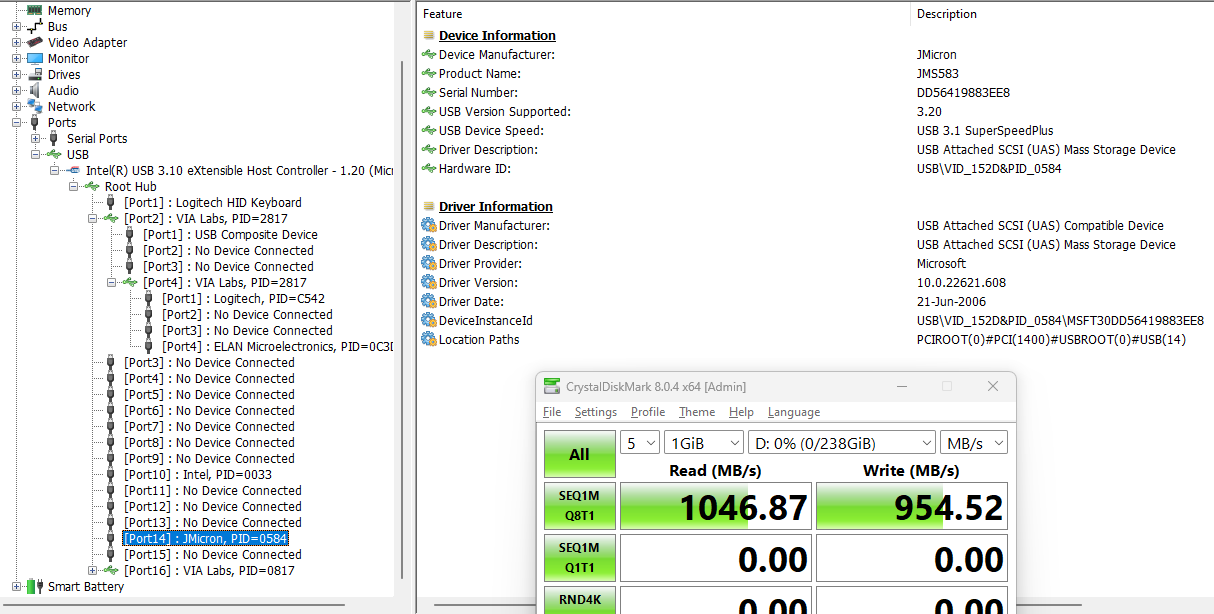

Для проверки в HWiNFO64 были просмотрены версия USB и скорость соединения, а также проведено тестирование в CrystalDiskMark для дополнительного подтверждения.
Результаты тестирования портов на задней панели Khadas Mind (слева направо) в Windows 11:
- USB-C №1
- Ошибка — индикатор на корпусе Orico горит зеленым, но диск не определяется.
- MINIX USB Dock с SSD на 480 ГБ – USB 3.0 (подключен к порту USB 2.00) – USB 2.0 High Speed (480 Mbps) – 44.23 MB/s.
- USB-C #2 – USB 3.2 – USB 3.1 SuperSpeedPlus (10 Gbps) – 1,042.26 MB/s
- USB-A #1 – USB 3.2 – USB 3.1 SuperSpeedPlus (10 Gbps) – 1,046.87 MB/s
- USB-A #2 – USB 3.2 – USB 3.1 SuperSpeedPlus (10 Gbps) – 1,047.42 MB/s
При тестировании USB-C портов компьютер случайно выключался трижды, так как кнопка питания расположена в неудобном месте, по крайней мере для рук…
Аналогичные тесты были проведены для Khadas Dock:
- Задняя панель – Слева направо
- USB-A #1 – USB 3.2 – USB 3.0 SuperSpeed (5 Gbps) – 453.92 MB/s
- USB-A #2 – USB 3.2 – USB 3.0 SuperSpeed (5 Gbps) – 454.10 MB/s
- USB-C – Ошибка – Зеленый светодиод не горит – Это нормально, так как порт предназначен только для питания согласно спецификации, но об этом легко забыть из-за отсутствия обозначения.
- Передняя панель
- USB-A – USB 3.2 – USB 3.0 SuperSpeed (5GBps) – 454.06 MB/s
Примечание: все USB-порты с поддержкой данных на Khadas Dock подключены через внутренний USB 3.0 хаб VIA Labs (PID=0817), что объясняет их работу на скорости 5Gbps. Хотелось бы, чтобы больше компаний четко маркировали USB-порты, как показано ниже, вместо того чтобы полагаться на память пользователей о спецификациях каждого порта.

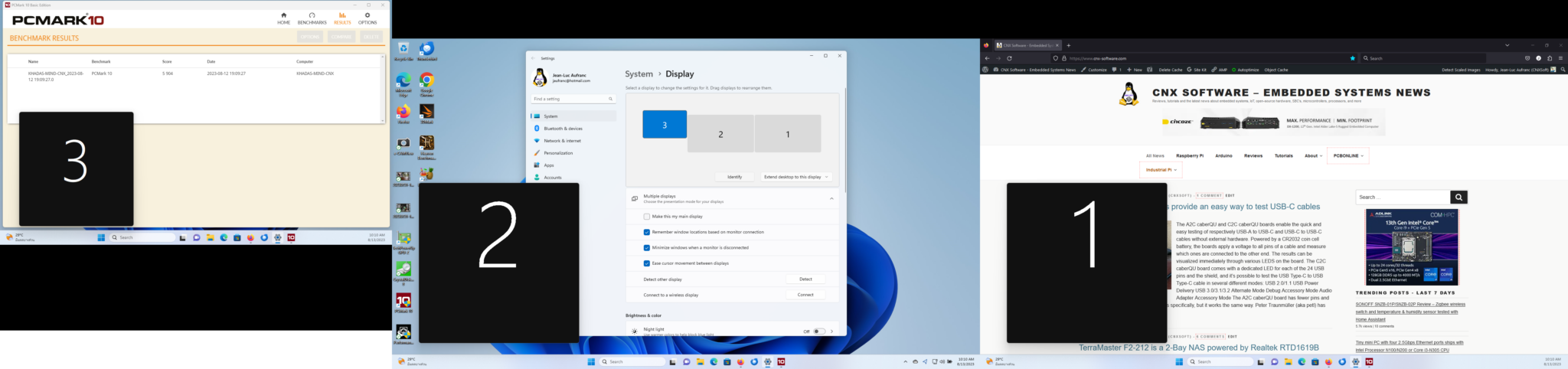

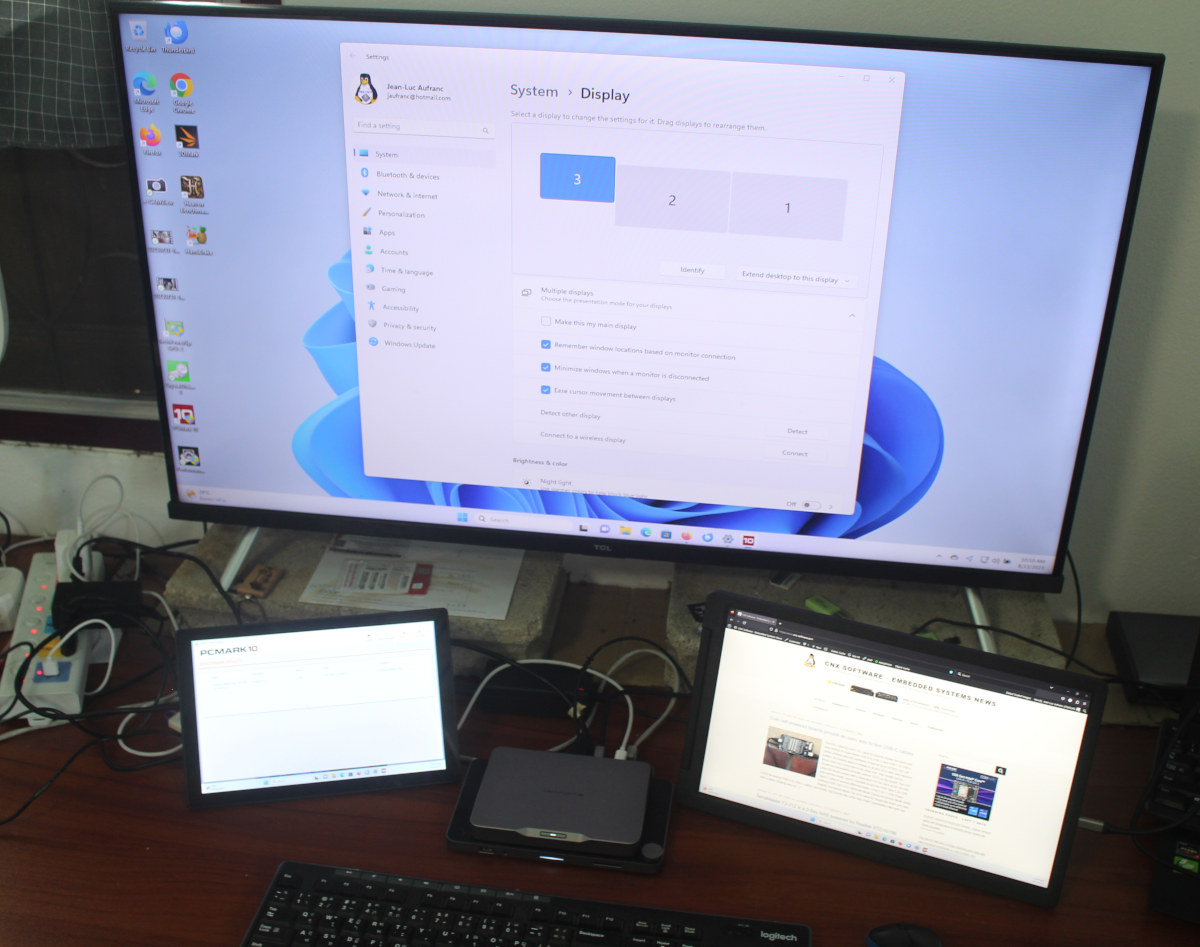

Khadas Mind самостоятельно поддерживает до трех мониторов, а с Dock – четыре 4K монитора. Хотя четыре 4K монитора не были доступны для теста, успешно протестирована работа с тремя HD или Full HD мониторами через HDMI-порт и один из USB-C портов на Khadas Mind, а также один из двух дополнительных HDMI портов на Khadas Dock.
Так как часто возникают вопросы о небольших мониторах, используемых в обзорах: слева – «RPI All-in-One» 10.1-дюймовый сенсорный дисплей , справа – новый CrowView 14-дюймовый портативный монитор .
Тесты Khadas Mind на Windows 11
Перед началом тестирования был активирован режим высокой производительности. Учтите, что температура окружающей среды составляла 28–30°C, поэтому результаты могут отличаться от других обзоров, особенно в многопоточных тестах, также наблюдался троттлинг.

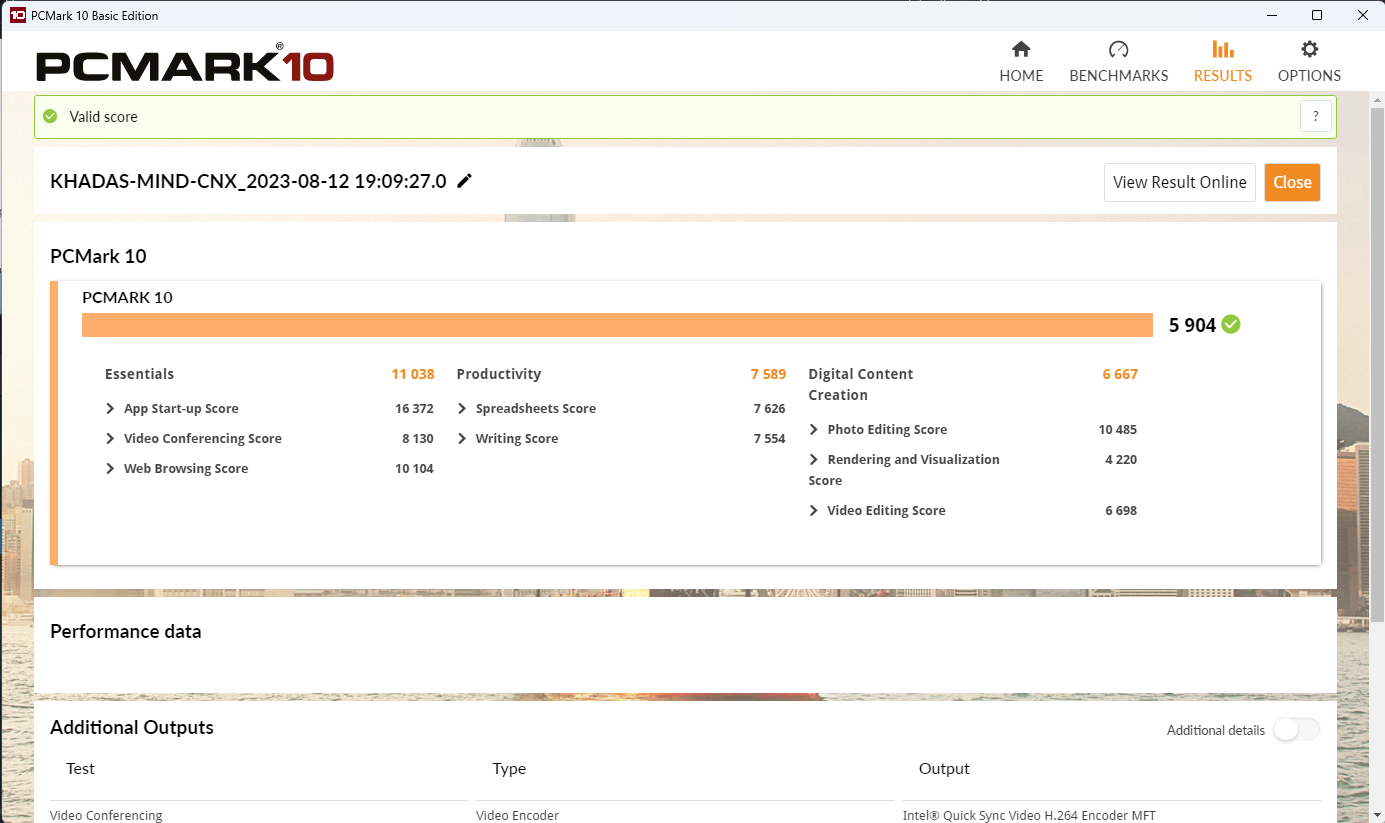

Начнем с тестов PCMark 10 Basic, которые проверяют реальные сценарии использования.
Khadas Mind набрал 5,904 балла в PCMark. Подробные результаты доступны на сайте 3DMark.

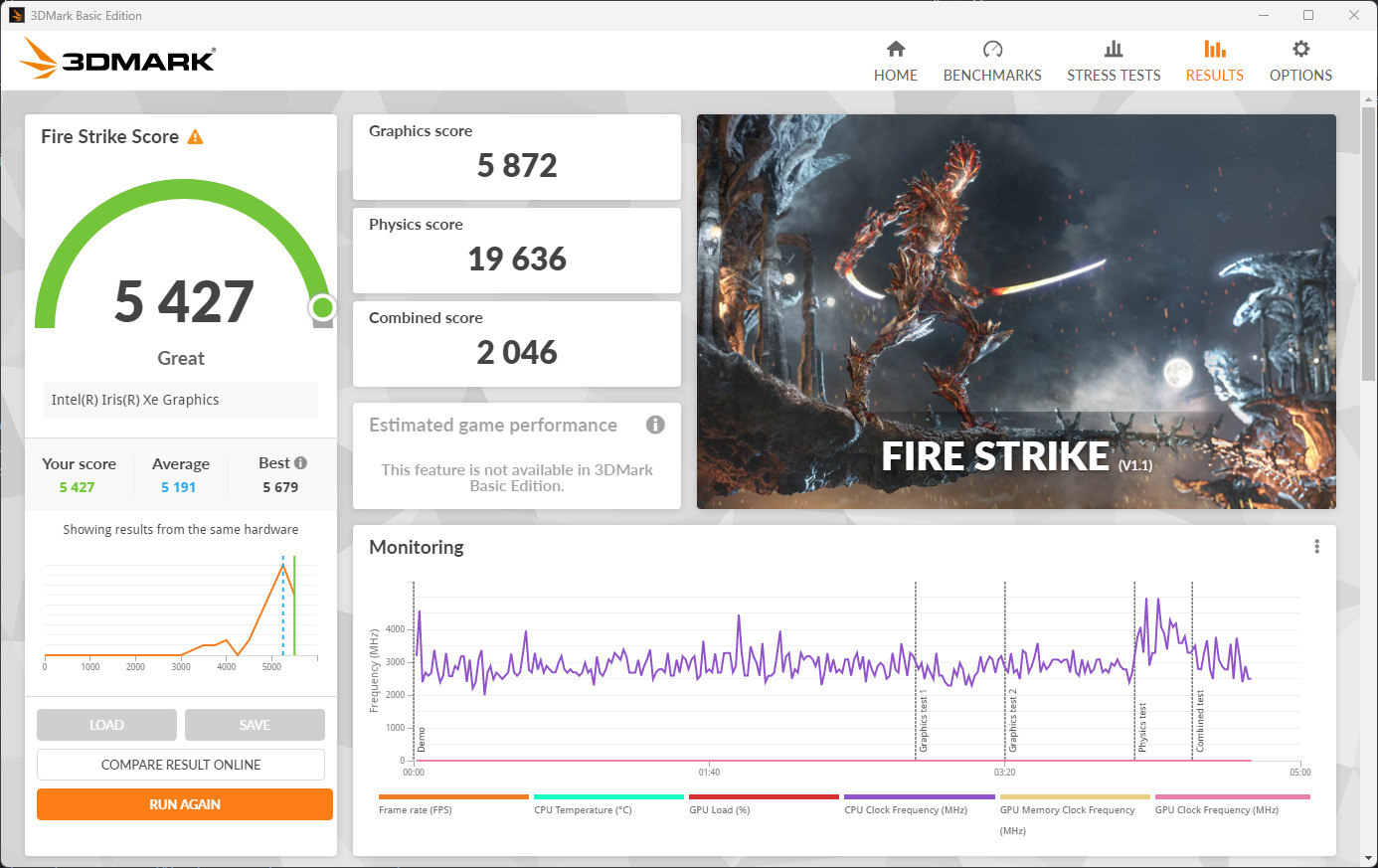

Мини-ПК набирает 5,427 баллов в 3DMark Fire Strike. Полные результаты доступны для ознакомления.

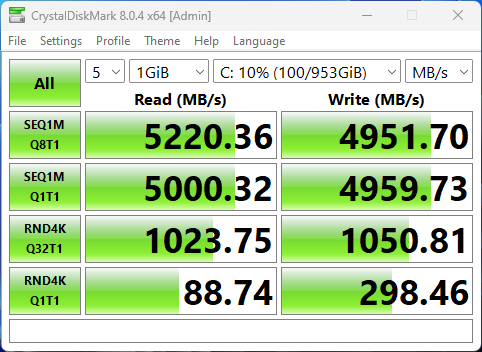

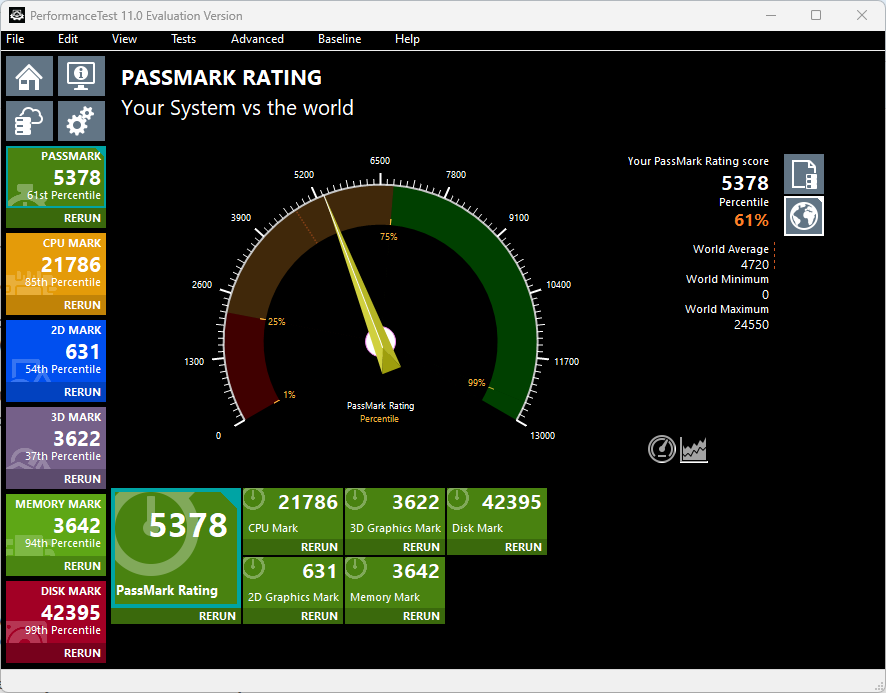

PassMark PerformanceTest 11 результат составляет 5,378 , причем тест Disk Mark особенно впечатляет, что подтверждается результатами CrystalDiskMark на 1TB M.2 NVMe SSD, входящем в комплект мини-ПК: скорость последовательного чтения достигает 5.2 ГБ/с, записи — 4.9 ГБ/с, а показатели случайного ввода-вывода также весьма хороши.

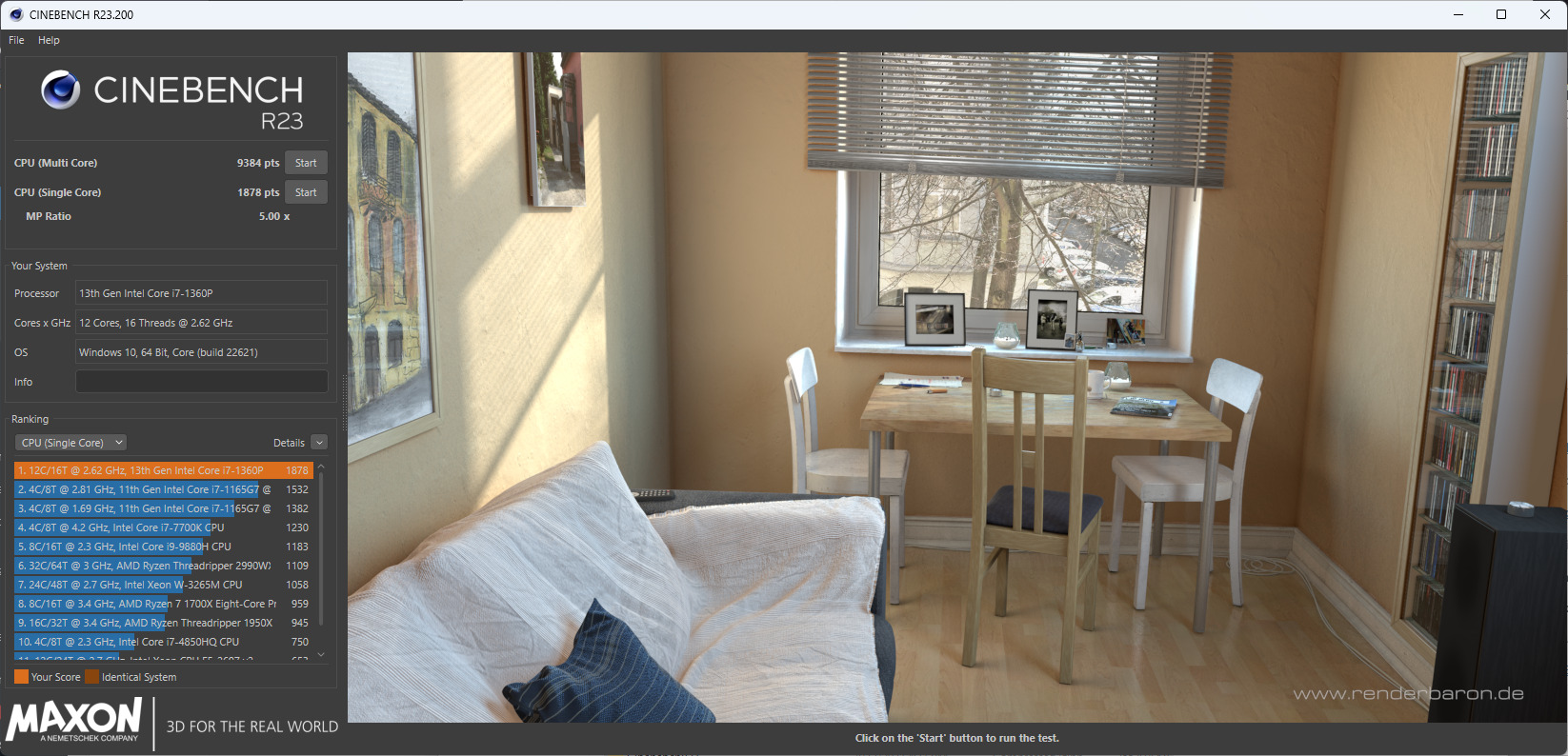

Для оценки одноядерной и многоядерной производительности использовался Cinebench R23.
Многоядерный тест показал 9,384 балла, одноядерный — 1,878 баллов, что дает коэффициент MP 5x, что кажется несколько низким для 12-ядерного процессора с четырьмя производительными (P) и восемью энергоэффективными (E) ядрами. Вероятно, это связано с троттлингом. Более детальные тесты будут проведены позже.

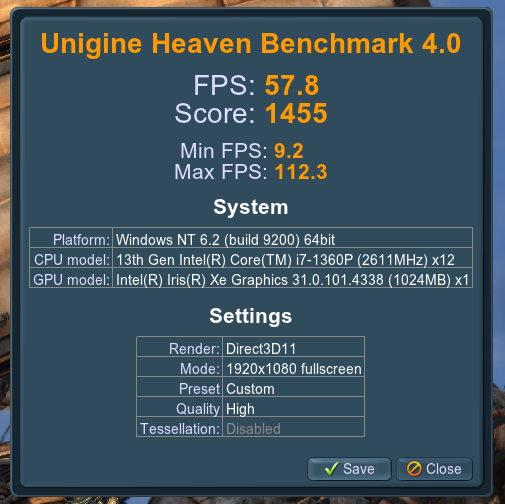

Тестирование GPU началось с Unigine Heaven Benchmark 4.0, где система показала в среднем 57.8 кадров/с при разрешении 1920×1080.

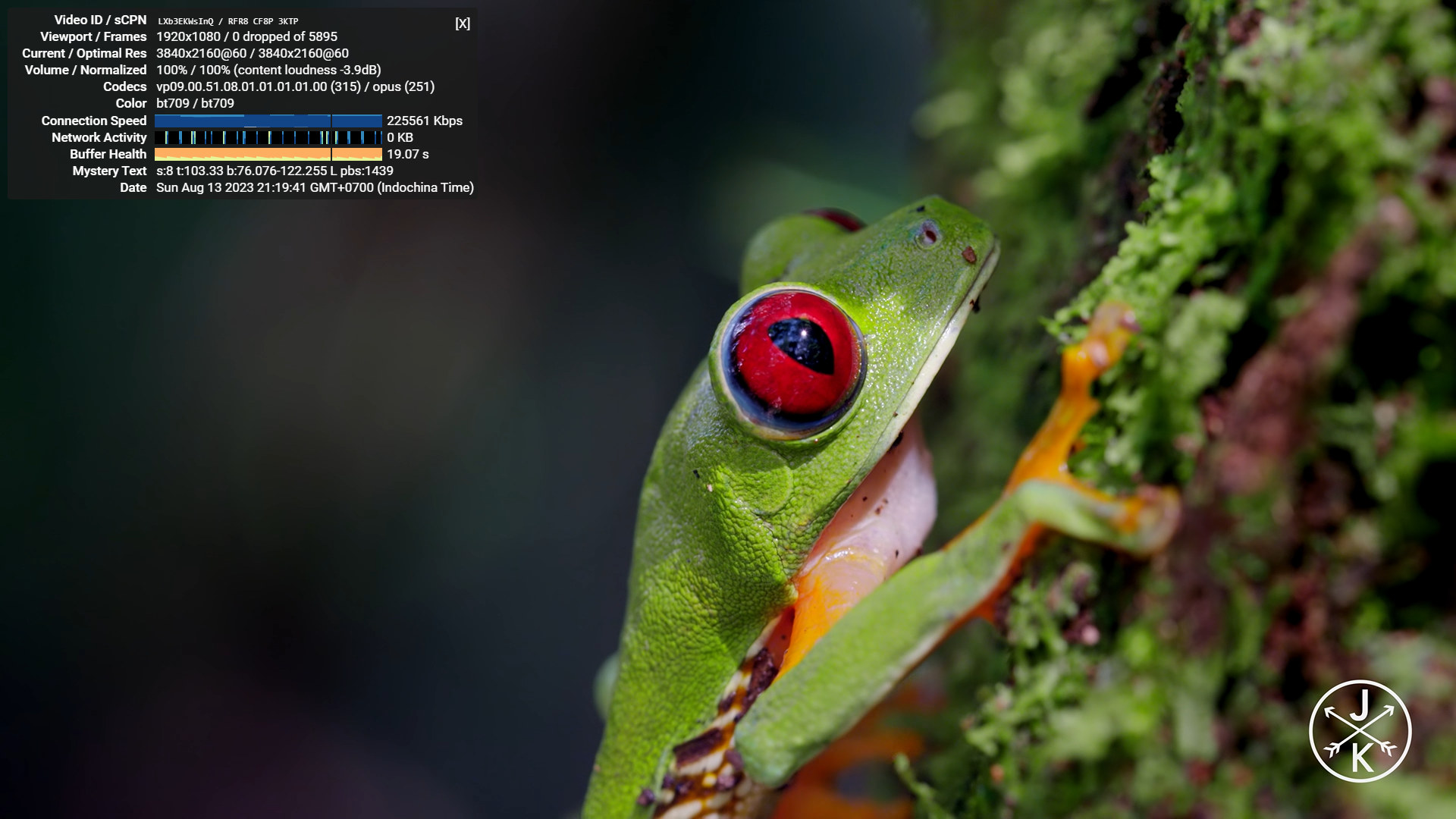

Воспроизведение 4K-видео на YouTube в браузере Chrome происходило плавно, без потери кадров в течение двух минут тестирования.

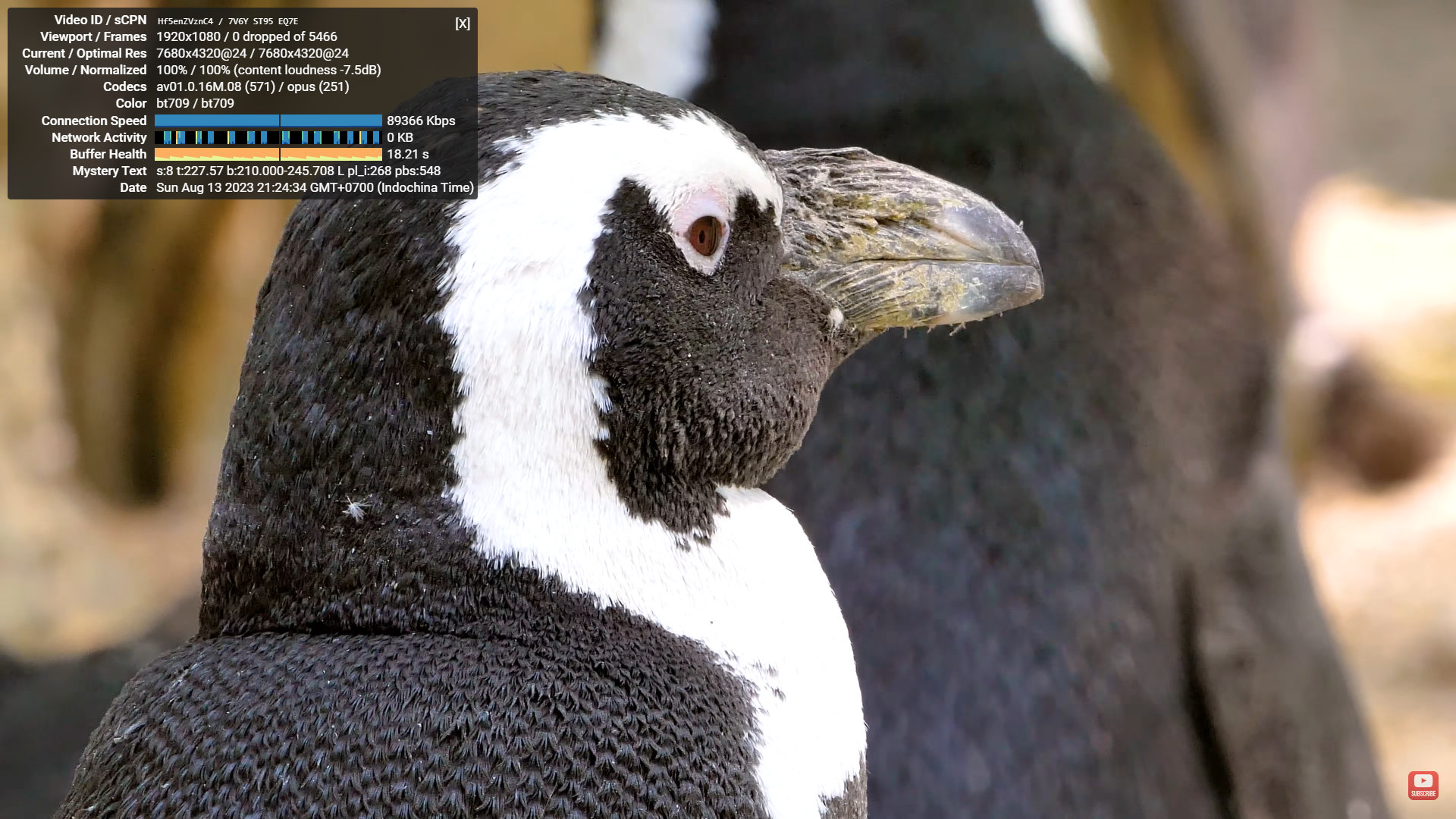

То же самое можно сказать о воспроизведении 8K-видео (24 кадра/с) на YouTube в Chrome.

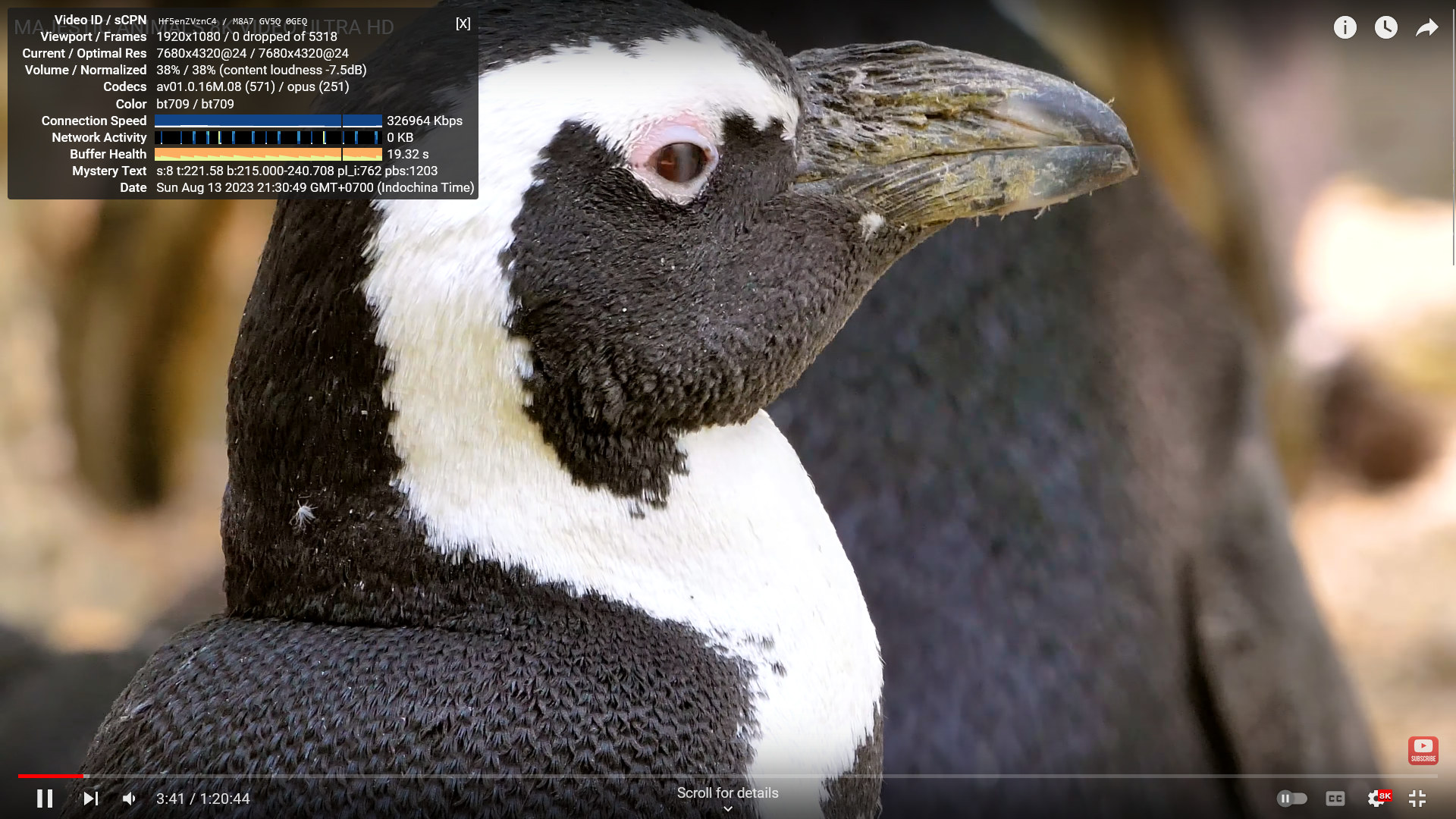

Исторически Firefox хуже справляется с воспроизведением видео по сравнению с Chrome или Edge в Windows 11, но Khadas Mind без проблем воспроизводит YouTube 8K в Firefox 116 без потери кадров.
Отметим, что все видео используют кодек AV1.
Сравним некоторые результаты тестов Windows 11 на Khadas Mind (13-го поколения, Core i7-1360P Raptor Lake) с другими недавно протестированными мощными мини-ПК, а именно GEEKOM IT11 (11-го поколения, Core i7-11390H Tiger Lake) и GEEKOM AS 6 (AMD Ryzen 9 6900HX) в схожих условиях (температура в помещении 28-30°C). Сначала кратко рассмотрим основные характеристики трех мини-ПК.
| GEEKOM IT11 | GEEKOM AS 6 | Khadas Mind Premium | |
|---|---|---|---|
| SoC | Intel Core i7-11390H | AMD Ryzen 9 6900HX | Intel Core i7-1360P |
| CPU | 4-core/8-thread Tiger Lake processor up to 5.0 GHz | 8-core/16-thread processor up to 4.9 GHz | 12-core/16-core Raptor Lake processor with 4 performance cores @ up to 5.0 GHz, 8 efficiency cores @ up to 3.7 GHz |
| GPU | 96 EU Intel Iris Xe Graphics up to 1.4 GHz | AMD Radeon Graphics 680M | 96 EU Intel Iris Xe Graphics up to 1.5 GHz |
| Memory | 32GB DDR4 | 32GB DDR5-4800 | 32GB LPDDR5 @ 5200Mbps |
| Storage | 1TB NVMe SSD | 1TB NVMe SSD | 1TB NVMe SSD |
| OS | Windows 11 Pro | Windows 11 Pro | Windows 11 Home |
Результаты тестов в Windows 11.
| GEEKOM IT11 | GEEKOM AS 6 | Khadas Mind | |
|---|---|---|---|
| PCMark 10 | 4867 | 6408 | 5904 |
| — Essentials | 9983 | 10300 | 11038 |
| — Productivity | 6537 | 8933 | 7589 |
| — Digital content creation | 4795 | 7762 | 6667 |
| 3DMark (Fire Strike) | 3718 | 5986 | 5427 |
| PerformanceTest 11.0 | 3686.3 | 3976.6 | 5378 |
| — CPU Mark | 11209.9 | 23915 | 21786 |
| — 2D Graphics Mark | 242.9 | 372.5 | 631 |
| — 3D Graphics Mark | 2833.9 | 4701.8 | 3622 |
| — Memory Mark | 2956.3 | 2857.9 | 3642 |
| — Disk Mark | 22189.1 | 24979.1 | 42395 |
| Cinebench R23 | |||
| — Single Core | 1388 | 1506 | 1878 |
| — Multi Core | 5530 | 10847 | 9384 |
GEEKOM AS 6 и Khadas Mind демонстрируют схожую производительность, но интегрированная графика Radeon в процессоре AMD по-прежнему превосходит Intel Xe Graphics, несмотря на прогресс Intel в области встроенных GPU. NVMe SSD (WD PC SN740) в Khadas Mind действительно выделяется и значительно влияет на результат PerformanceTest 11. Результаты Cinebench R23 интересны: одноядерный тест выше у Core i7-1360P, но не многоядерный, несмотря на большее количество ядер и потоков. Вероятно, это связано с ультракомпактным форм-фактором Mind, усложняющим охлаждение, и высокой температурой в помещении (28-30°C) во время тестирования. GEEKOM AS 6 — более крупное устройство с лучшим охлаждением, и можно ожидать, что Khadas Mind покажет лучшие результаты в Cinebench R23 Multi Core в более прохладном помещении.
Сетевая производительность
Протестируем производительность 2.5GbE интерфейса в Khadas Dock с помощью iperf3 и мини-ПК UP Xtreme i11 на другой стороне.
- Отдача:
|
1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 |
iperf3.exe -t 60 -c 192.168.31.12 -i 10 Connecting to host 192.168.31.12, port 5201 [ 4] local 192.168.31.141 port 54371 connected to 192.168.31.12 port 5201 [ ID] Interval Transfer Bandwidth [ 4] 0.00-10.00 sec 845 MBytes 709 Mbits/sec [ 4] 10.00-20.01 sec 834 MBytes 699 Mbits/sec [ 4] 20.01-30.00 sec 827 MBytes 694 Mbits/sec [ 4] 30.00-40.00 sec 828 MBytes 695 Mbits/sec [ 4] 40.00-50.00 sec 842 MBytes 706 Mbits/sec [ 4] 50.00-60.00 sec 828 MBytes 695 Mbits/sec - - - - - - - - - - - - - - - - - - - - - - - - - [ ID] Interval Transfer Bandwidth [ 4] 0.00-60.00 sec 4.89 GBytes 700 Mbits/sec sender [ 4] 0.00-60.00 sec 4.89 GBytes 700 Mbits/sec receiver iperf Done. |
- Загрузка:
|
1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 |
iperf3.exe -t 60 -c 192.168.31.12 -i 10 -R Connecting to host 192.168.31.12, port 5201 Reverse mode, remote host 192.168.31.12 is sending [ 4] local 192.168.31.141 port 54383 connected to 192.168.31.12 port 5201 [ ID] Interval Transfer Bandwidth [ 4] 0.00-10.00 sec 2.68 GBytes 2.30 Gbits/sec [ 4] 10.00-20.00 sec 2.68 GBytes 2.30 Gbits/sec [ 4] 20.00-30.00 sec 2.68 GBytes 2.30 Gbits/sec [ 4] 30.00-40.00 sec 2.68 GBytes 2.30 Gbits/sec [ 4] 40.00-50.00 sec 2.68 GBytes 2.30 Gbits/sec [ 4] 50.00-60.00 sec 2.68 GBytes 2.30 Gbits/sec - - - - - - - - - - - - - - - - - - - - - - - - - [ ID] Interval Transfer Bandwidth Retr [ 4] 0.00-60.00 sec 16.1 GBytes 2.30 Gbits/sec 27616 sender [ 4] 0.00-60.00 sec 16.1 GBytes 2.30 Gbits/sec receiver iperf Done. |
Скорость загрузки довольно высока, но количество ретрансмиссий вызывает беспокойство, тогда как скорость отдачи в 700 Мбит/с ниже, чем у типичного Gigabit Ethernet, что разочаровывает.

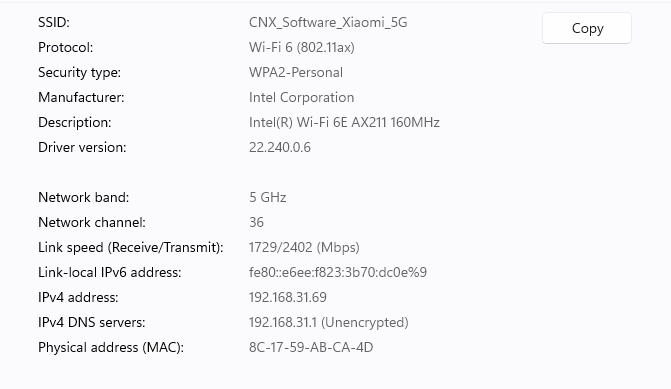

Теперь проверим WiFi 6 с использованием роутера Xiaomi Mi AX6000 .
- Отдача:
|
1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 |
iperf3.exe -t 60 -c 192.168.31.12 -i 10 Connecting to host 192.168.31.12, port 5201 [ 4] local 192.168.31.69 port 50524 connected to 192.168.31.12 port 5201 [ ID] Interval Transfer Bandwidth [ 4] 0.00-10.00 sec 822 MBytes 690 Mbits/sec [ 4] 10.00-20.00 sec 788 MBytes 661 Mbits/sec [ 4] 20.00-30.00 sec 980 MBytes 822 Mbits/sec [ 4] 30.00-40.00 sec 844 MBytes 708 Mbits/sec [ 4] 40.00-50.00 sec 853 MBytes 716 Mbits/sec [ 4] 50.00-60.01 sec 807 MBytes 676 Mbits/sec - - - - - - - - - - - - - - - - - - - - - - - - - [ ID] Interval Transfer Bandwidth [ 4] 0.00-60.01 sec 4.97 GBytes 712 Mbits/sec sender [ 4] 0.00-60.01 sec 4.97 GBytes 712 Mbits/sec receiver iperf Done. |
- Загрузка
|
1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 |
>iperf3.exe -t 60 -c 192.168.31.12 -i 10 -R Connecting to host 192.168.31.12, port 5201 Reverse mode, remote host 192.168.31.12 is sending [ 4] local 192.168.31.69 port 50485 connected to 192.168.31.12 port 5201 [ ID] Interval Transfer Bandwidth [ 4] 0.00-10.00 sec 732 MBytes 614 Mbits/sec [ 4] 10.00-20.00 sec 526 MBytes 441 Mbits/sec [ 4] 20.00-30.00 sec 729 MBytes 612 Mbits/sec [ 4] 30.00-40.00 sec 737 MBytes 618 Mbits/sec [ 4] 40.00-50.00 sec 747 MBytes 627 Mbits/sec [ 4] 50.00-60.00 sec 746 MBytes 626 Mbits/sec - - - - - - - - - - - - - - - - - - - - - - - - - [ ID] Interval Transfer Bandwidth Retr [ 4] 0.00-60.00 sec 4.12 GBytes 590 Mbits/sec 21 sender [ 4] 0.00-60.00 sec 4.12 GBytes 590 Mbits/sec receiver iperf Done. |
Производительность приемлема как для загрузки, так и для отдачи, но отдача быстрее загрузки. Видно, что скорость Rx установлена на 1,729 Мбит/с, а Tx — на 2402 Мбит/с, что может объяснять разницу.
Тепловые характеристики
Khadas Mind имеет компактный дизайн, поэтому было протестировано тепловыделение, чтобы проверить троттлинг CPU в Windows 11 с помощью HWiNFO64 и других инструментов.

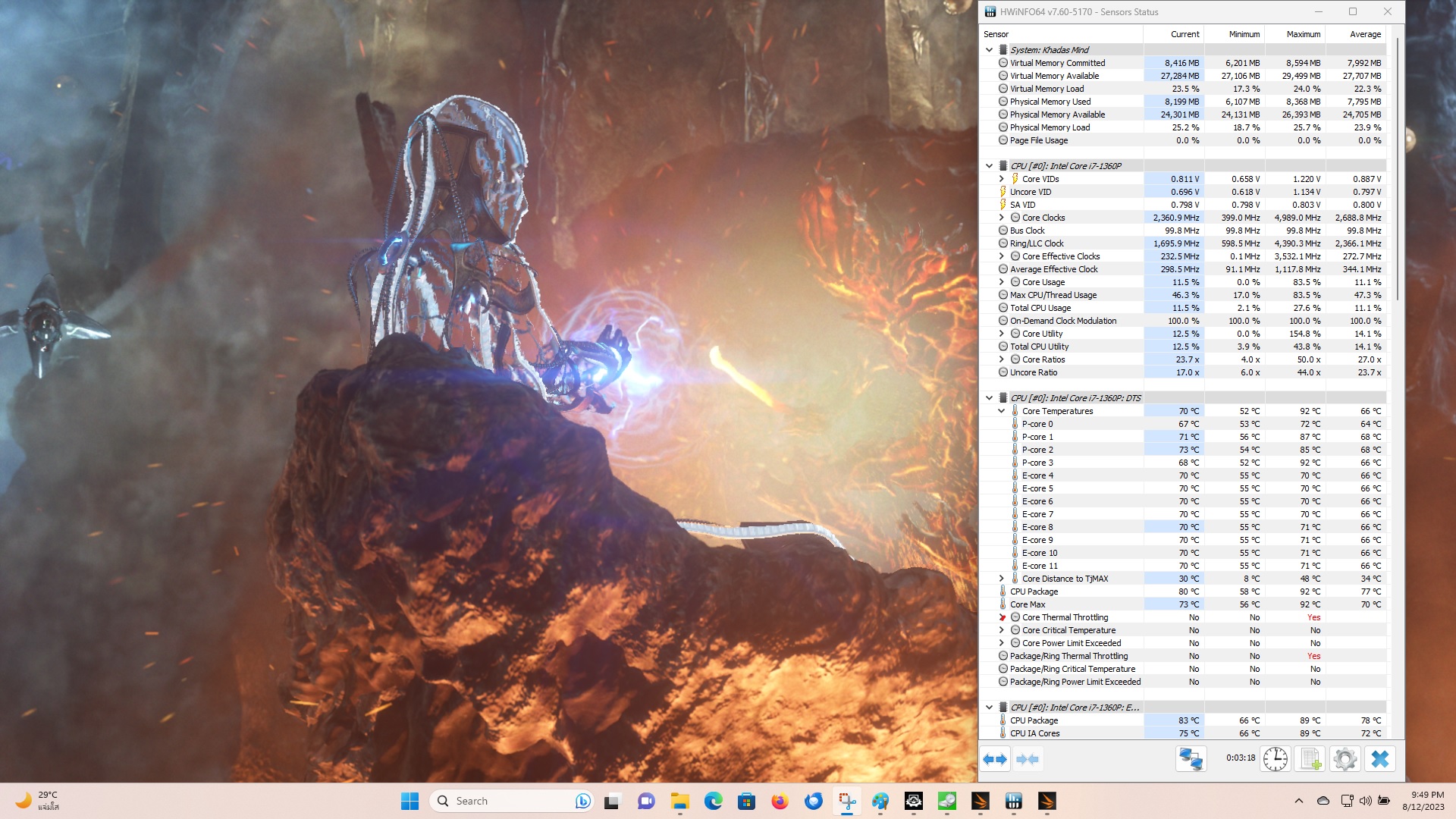

Хотя 3Dmark в основном тестирует GPU, он также вызвал троттлинг процессора Intel Core i7-1360P в Khadas Mind.
Стресс-тест AIDA64 подтвердил, что троттлинг действительно происходит регулярно под нагрузкой.
При нагрузке P-ядра работают на частоте около 2.6 ГГц, а E-ядра — 2.1 ГГц, с кратковременными повышениями до заявленных 5.0 ГГц и 3.7 ГГц соответственно.
Шум вентилятора
Khadas Mind не подойдет тем, кто предпочитает полностью бесшумные системы, так как вентилятор работает постоянно, хотя и на разных скоростях. С помощью шумомера на расстоянии 5 см от верхней части устройства были зафиксированы 57 дБА при стрессе (AIDA64) и 50 дБА в режиме простоя через пять минут после теста. Через час при легкой нагрузке (например, редактировании этого обзора) уровень шума снизился до 47.5 дБА. Фоновый шум в помещении составлял 37.5 дБА. Шум вентилятора не раздражает, за исключением сильных нагрузок, но стоит учесть, что кондиционер в помещении работал почти постоянно (кроме тестов шума), и его шум маскировал звук мини-ПК при легкой нагрузке.
Тестирование батареи и портативность
Поскольку Khadas Mind оснащен батареей малой емкости, было решено протестировать ее, отключив USB-питание. Однако сразу после этого HDMI-выход отключился, и мини-ПК, похоже, перешел в спящий режим. При повторном подключении USB-питания возникли сложности с включением Khadas Mind. В итоге удалось включить его, удерживая кнопку питания около 10 секунд.
Такое поведение кажется некорректным, поэтому был запрошен комментарий у Khadas. Вот полученный ответ:
Mind’s built-in battery has a small capacity and can only be used as a standby device for sleep/hibernation.It is not recommended to use it as an independent power supply. The Mind needs to be connected to an adapter for normal use.
There are 4 different modes:1. When Mind is set to sleep mode in the Windows system, after disconnecting the power supply of the adapter, the computer will enter sleep mode, and Mind cannot be woken up without connecting the power supply. The computer can automatically wake up and enter the system after connecting the adapter.2. When Mind is set to hibernate mode in the Windows system, after disconnecting the power supply of the adapter, the computer will enter the hibernate mode, and the Mind cannot be woken up without connecting the power supply. After connecting the adapter and pressing the power button, it can wake up from sleep and enter the system.3. When Mind is set to not in operation, after disconnecting the adapter power supply, the computer will not enter any mode, and the system will run at a reduced frequency. After about 30 minutes, the battery will enter a forced shutdown when the battery is less than 10%.4. When the display is turned off when Mind disconnects the power supply from the adapter, the HDMI or Type-C display connected to the computer will go out, but the system will still run at a reduced frequency. After the adapter is connected, the display will automatically light up and enter the system.

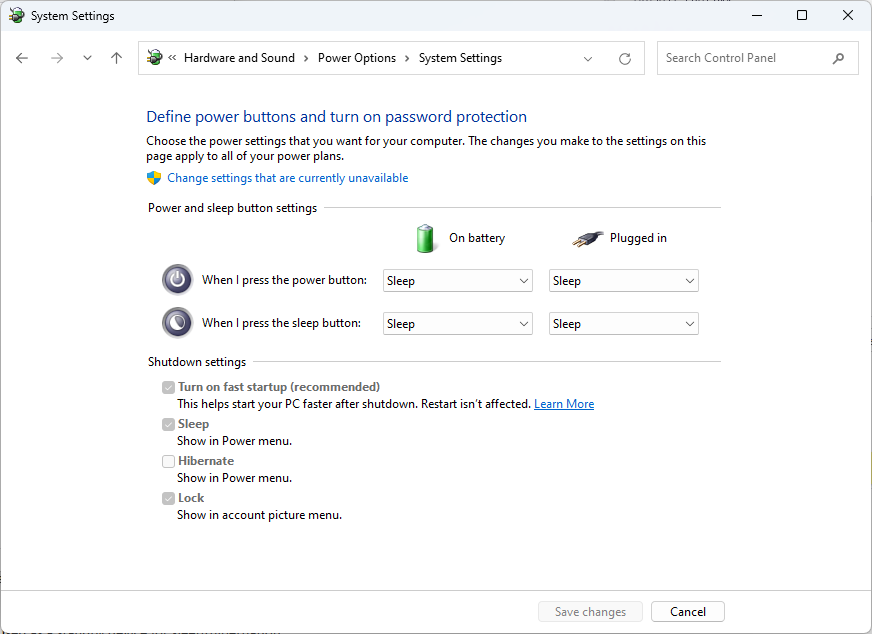

По сути, при отключении USB-питания «нажимается» кнопка питания, и поведение мини-ПК Khadas Mind можно изменить в Панель управления->Оборудование и звук->Электропитание->Действия кнопок питания в Windows 11 (не в Параметрах).

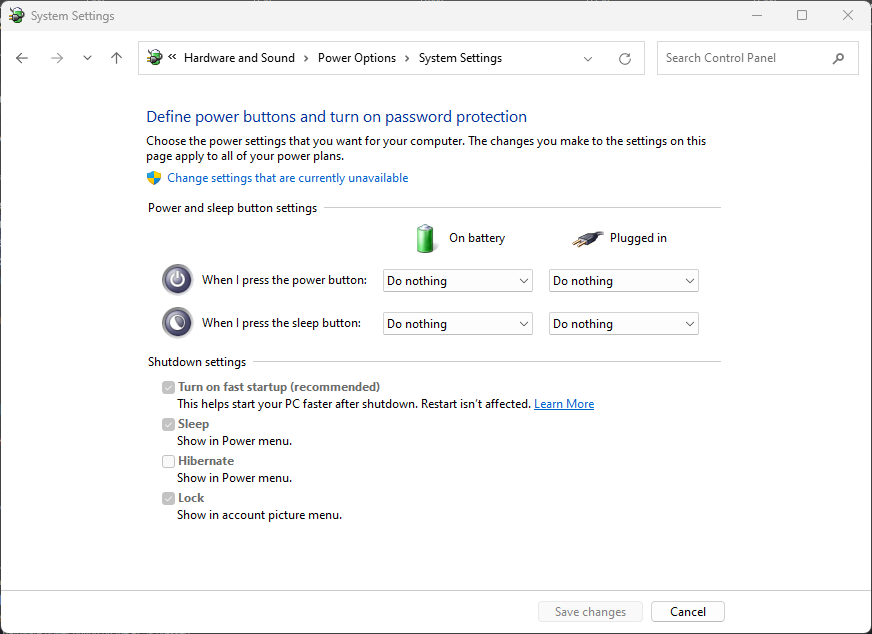

Для использования CrowView дисплея с Khadas Mind и сохранения возможности работы при отключении питания (например, для сохранения файлов) было установлено действие кнопки питания «Ничего не делать».

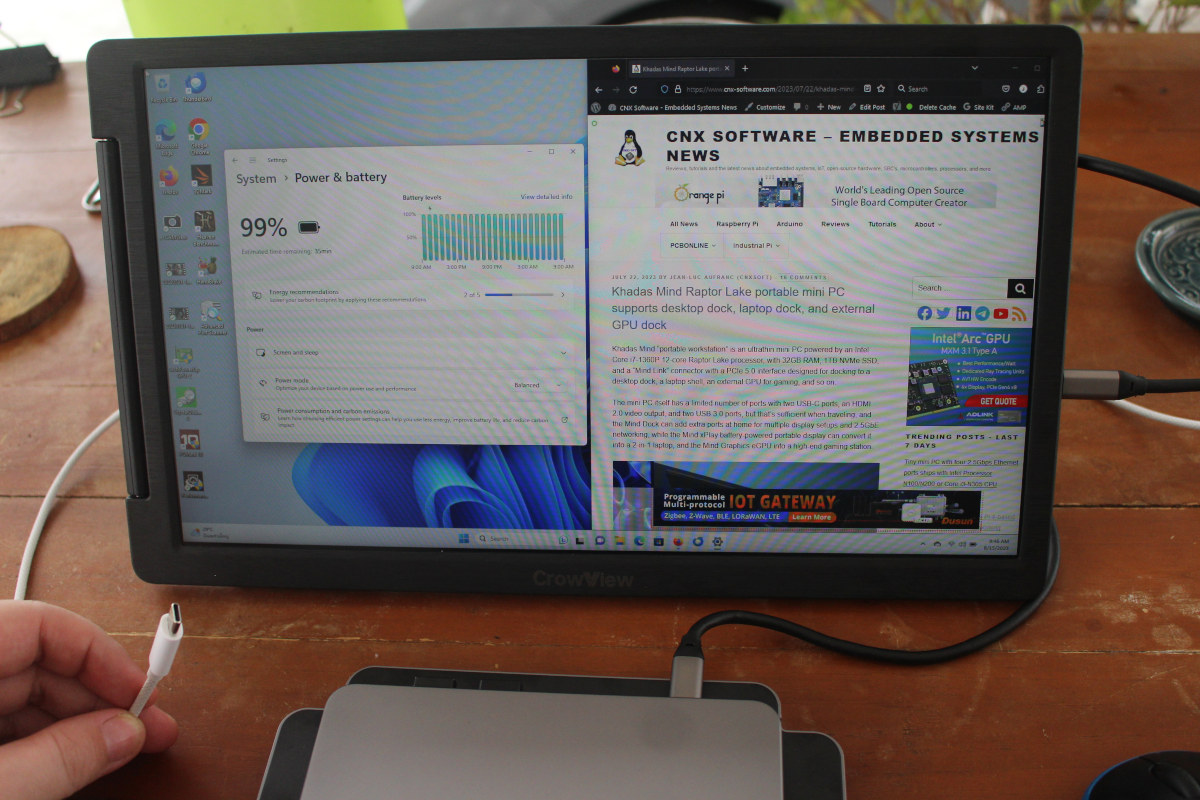

Теперь при отключении кабеля питания дисплей остается активным, но оставшееся время работы от батареи составляет около 30 минут.

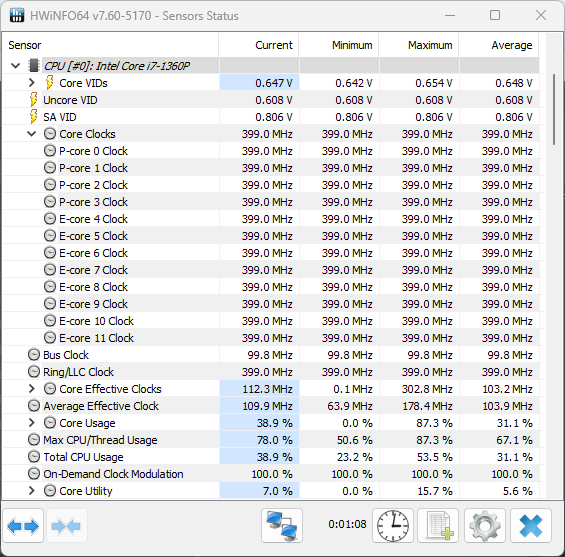

Производительность мини-ПК резко падает в этом режиме, так как он работает на частоте 399 МГц от батареи.

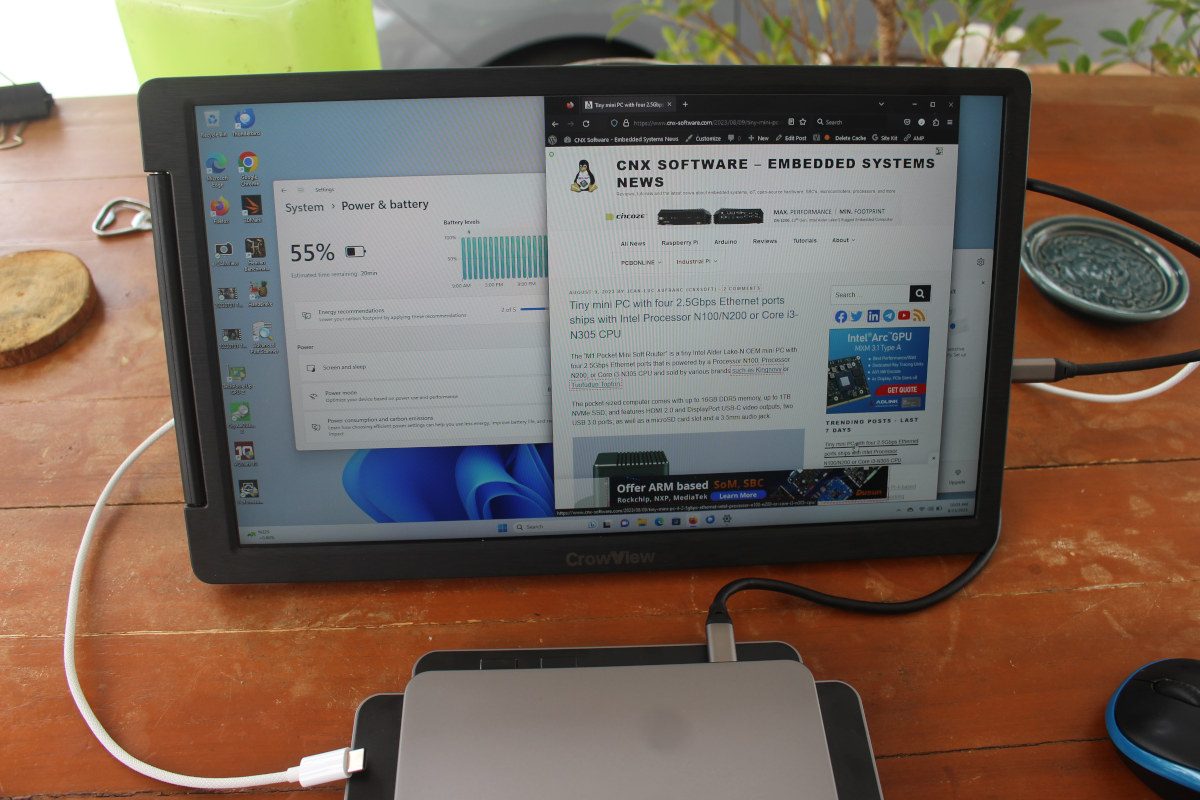

При минимальной нагрузке через 17 минут оставалось 55% заряда. Этого достаточно для сохранения важных файлов или отправки срочного письма.
В режиме батареи Khadas Dock сразу отключается, поэтому нельзя использовать его разъемы при отключении питания.

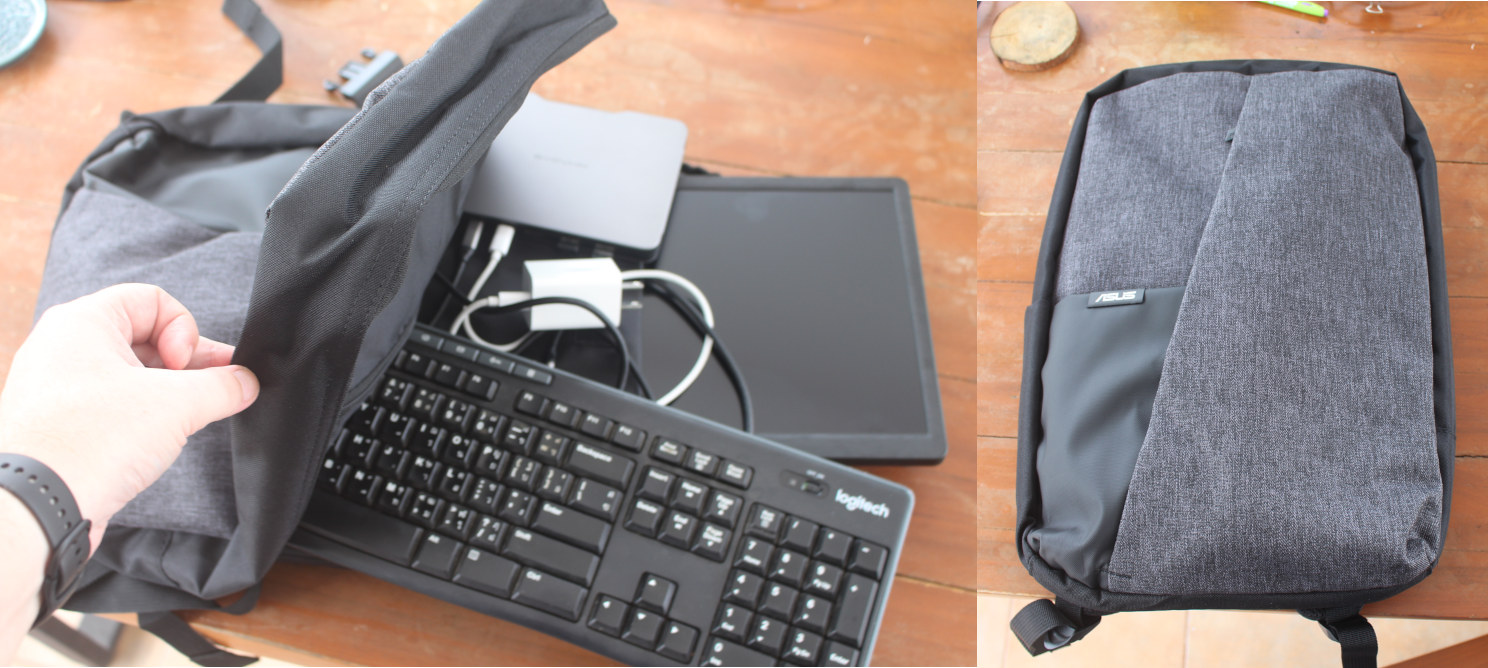

Поскольку Khadas Mind требует только USB-C PD-питания, USB-C дисплея и беспроводных клавиатуры с мышью, все это легко помещается в сумку для ноутбука. Рекомендуется использовать портативный дисплей с собственной батареей вместо CrowView, которому требуется внешнее питание.
Потребление энергии Khadas Mind
Тестирование энергопотребления устройства с батареей всегда сложно и подвержено ошибкам, но попытка была сделана при 100% заряде. Для теста пришлось использовать зарядное устройство MINIX NEO P2 100W USB-C , так как вилка оригинального блока питания Khadas слишком коротка для адаптера измерителя мощности.
- Выключен
- Только Khadas Mind – 1.2–1.3 Вт
- С Khadas Dock – 2.1–2.2 Вт
- Простой – 18.8–19.3 Вт
- Нагрузка на CPU – 49.9–61.3 Вт (Cinebench R23)
- Воспроизведение видео – 22.5–32.5 Вт (YouTube в Chrome, 4K60fps)
Все измерения проводились с Dock, кроме режима выключения. К Dock ничего не подключалось, тогда как к Khadas Mind были подключены два RF-приемника для клавиатуры и мыши, HDMI-кабель к Full HD телевизору и USB-C кабель питания.
Заключение
Мини-ПК Khadas Mind демонстрирует впечатляющую производительность благодаря процессору Intel Core i7-1360P Raptor Lake с 12 ядрами, 32 ГБ DDR5 и сверхбыстрому NVMe SSD. Воспроизведение 4K и 8K видео на YouTube было безупречным. Khadas Dock дополняет систему дополнительными портами для домашнего использования, а компактные размеры и встроенная батарея позволяют легко переносить его между домом и офисом или подключать к другому Dock для игр или преобразования в ноутбук (когда такие аксессуары появятся).
Компактные размеры означают, что мощный процессор Raptor Lake склонен к троттлингу при многоядерных нагрузках, а вентилятор в такие моменты может становиться шумным. Хотя встроенный WiFi 6 модуль не вызвал нареканий, 2.5GbE порт на Dock реализован через чип Realtek USB, и скорость отдачи оказалась низкой (700 Мбит/с). Khadas Mind напрямую конкурирует с ноутбуками, но благодаря разъему Mind Link он более универсален. Остается решить, подходит ли он для конкретных задач.
Khadas Mind уже доступен на Kickstarter от $599 .
Выражаем свою благодарность источнику, с которого взята и переведена статья, сайту cnx-software.com.
Оригинал статьи вы можете прочитать здесь.
