Компания TQ Group анонсировала два новых модуля NXP i.MX 8X ARM Cortex-A35

Немецкая компания TQ Group недавно выпустила два новых модуля NXP i.MX 8X Cortex-A35, а именно SoM TQMa8Xx и TQMa8XxS, причем последние совместимый с SMARC 2.1. Они предназначены для различных решений, начиная от медицинских устройств, HMI, промышленных контроллеров и промышленного Интернета вещей (IIoT) до шлюзов, автоматизации зданий, транспорта и робототехники.

В пресс-релизе говориться, что NXP официально запустит процессоры i.MX 8X в мае 2020 года. Впервые информация о процессоре i.MX 8X появилась еще в 2016 году, тогда как официально представлен он был только в 2017 году. Уже в 2018 начали появляться системы-на-модуле на базе этого процессора, в этом же году был рассмотрен SoM Toradex i.MX 8X, а SBC 96Boards AI-ML в 2019 году. На сколько известно, SoM от компании Toradex еще не доступен, а вот плата AI-ML недавно была запущена в продажу на веб-сайте Arrow, но в небольшом количестве. Некоторые образцы были доступны для компаний, которые входят в состав “NXP Early Access Partner“, но, на сколько известно, массовое производство только начинается.

Модуль TQMa8Xx i.MX 8X

Ключевые особенности и характеристики:

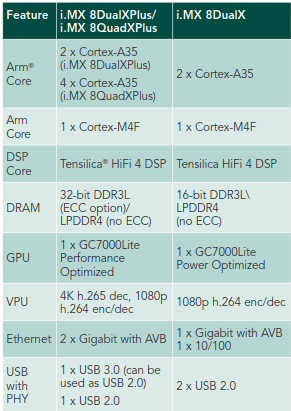

    • SoC – процессор 2NXP i.MX 8DualX,  8DualXPlus или 8QuadXPlus с 2x-4x ARM ядрами Cortex-A35 @ 1.0 ГГц (тип.) / 1.2 ГГц (макс.) с ядром реального времени Cortex-M4F, 3D графическим процессором GC7000Lite с поддержкой OpenGL 3.0, 2.1, OpenGL ES 3.1, 3.0, 2.0, и 1.1,  OpenCL 1.2, OpenVG 1.1; и Vulkan, 2D Blit engine, видеодекодером 4Kp30 H.265 (XPlus) / 1080p H.264 (i.MX 8DualX), кодировкой 1080p30, DSP Tensilica HiFi 4i.MX 8DualXPlus vs 8DualX
    • Оперативная память – до 2 Гб DDR3L с дополнительной защитой ECC
    • Хранилище – до 64 Гб eMMC флэш-памяти, опционально до 256 Мб Quad SPI NOR флэш-памяти
    • 280-контактный межплатный разъем (board-to-board) с
      • Дисплей – два интерфейса LVDS, 2x MIPI DSI
      • Камера I / F – 1x MIPI CSI
      • Сеть – до 2x Гигабитных Ethernet
      • Последовательные порты – до 4x UART, до 2x SPDIF, до 4x ESAI
      • до 3x CAN FD
      • USB – до 1x USB 3.0 OTG интерфейс, до 2x USB 2.0 высокоскоростных OTG
      • до 4x SPI, до 32x GPIO, до 8x I2C
      • SD Card I / F – 1x SDIO/MMC
      • до 1x PCIe
    • Разное – RTC, датчик температуры
    • Питание – 3.3 В
    • Размеры – 55 x 44 мм
    • Диапазон температур – стандартный: от -25°C до +85°C; расширенный: от -40°C до +85°C

Компания предоставляет поддержку Linux (Yocto Project BSP) по умолчанию, тогда как операционные системы QNX и / или Android доступны только по запросу.

Компания TQ Group также предлагает оценочный комплект STKa8Xx-AA с 1 Гб ОЗУ DDR3L, 8 Гб флэш-памятью, 1x RS232, 2x CAN FD, 1x USB 3.0 OTG, 4x USB 2.0 HOST, 2x GbE, 1x HDMI / DP, 2x LVDS / DSI, 1x PCIe, RTC, датчиком температуры, кнопкой сброса, интерфейсом SD, блоком питания, SD-картой объемом 4 Гб, и кабелем, а также стартовый комплект (STK8Xx set), который может быть дополнен комплектом TQ с дисплеем для разработки графических приложений.

Дополнительную информацию и документацию можно найти на веб-сайте поддержки (WiP) и на странице продукта.

Модуль TQMa8XxS i.MX 8M SMARC 2.0 / 2.1

Второй модуль  i.MX8X будет иметь много тех же функций, но немного в другом форм-факторе SMARC 2.0 / 2.1:

    • SoC – NXP i.MX 8QuadXPlus, i.MX 8DualXPlus, или i.MX 8DualX
    • Оперативная память – до 2 Гб DDR3L с дополнительной защитой ECC
    • Хранилище – до 64 Гб eMMC флэш-памяти, до 256 Мб QSPI NOR флэш-памяти, опционально 64 Кб EEPROM
    • 314-контактный MXM SMARC 2.0 / 2.1 разъем с
      • Дисплей – 2x интерфейса LVDS, 1x eDP
      • Камера – 1x MIPI CSI
      • Аудио – до 1x I2S
      • Сеть – до 2x Гигабитных Ethernet
      • USB – до 1x USB 3.0, до 5x USB 2.0
      • Последовательные порты – до 2x UART RS232
      • до 2x CAN FD
      • SD Card – 1x SDIO / MMC
      • до 2x I2C, до 1x SPI, 1x GPIO?
      • до 1x PCIe
    • Разное – RTC, датчик температуры
    • Питание – 3.3 В (опционально 3.0 В … 5.25 В)
    • Размеры – 82 x 50 мм (совместимый SMARC 2.0 / 2.1)
    • Диапазон температур – стандартный: от -25°C до +85°C; расширенный: от -40°C до +85°C

Так же, как и для модуля TQMa8Xx, компания предоставляет поддержку Linux (Yocto Project BSP), а вот QNX и Android могут быть портированы на модуль по запросу, и для начальной разработки предлагаются как оценочный комплект, так и стартовый комплект.

Дополнительную информацию и документацию по модулю TQMa8XxS можно найти на веб-сайте поддержки и на странице продукта.

Выражаем свою благодарность источнику из которого взята и переведена статья, сайту cnx-software.com.

Оригинал статьи вы можете прочитать здесь.
