8devices занимается разработкой и продажей модулей WiFi, таких как модуль Rambutan Atheros и уже снятый с производства модуль Carambola. Теперь компания вернулась с Komikan, модулем 802.11ac Wave 2 + Bluetooth 4.1, а также с соответствующим комплектом для разработки Komikan.

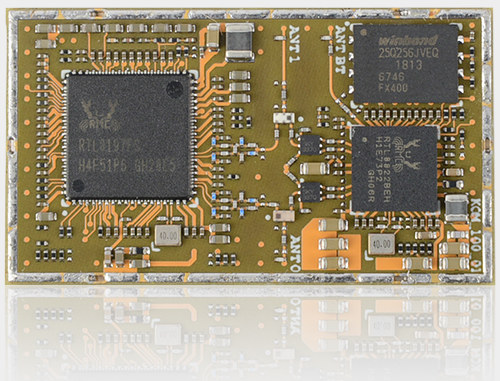

Модуль Komikan 802.11ac Wave 2
Характеристики:
- Процессор – процессор Realtek RTL8197FS MIPS 24Kc, 1 ГГц
- Системная память – 128 МБ ОЗУ
- Хранилище – 32 МБ флэш
- Связь
- WiFi 4 802.11 b/g/n 2 × 2 MIMO через RTL8197FS
- WiFi 5 802.11ac Wave 2 2 × 2 MIMO через Realtek RTL8822BEH
- Bluetooth v2.1/3.0/4.1
- Максимальная выходная мощность – 22 дБм на цепь
- Антенна – контакты GPIO для внешней антенны

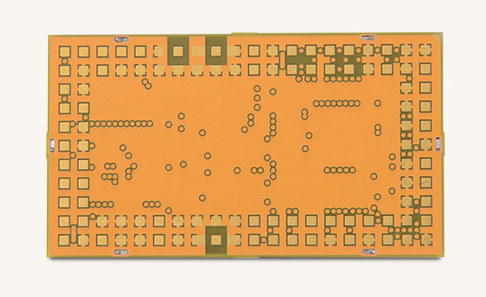

- Расширение через нижние панели – 44x GPIO, 2x USB, 4x UART (один для BT), RGMII, 2x SPI, PWM, MDIO, eMMC, JTAG, 2x I2S, PCM, 2x I2C, P-NAND
- Блок питания – 3,3 В, максимальная потребляемая мощность 6 Вт
- Размеры – 37,5 х 21,3 мм
Два интегрированных радиоприемника (2,4 и 5 ГГц) могут достигать скоростей передачи данных до 1,166 Гбит/с, модуль работает на OpenWrt, и, по словам компании, Komikan потребляет очень мало энергии и не требует радиатора, как конкурирующие модули 802.11ac Wave2

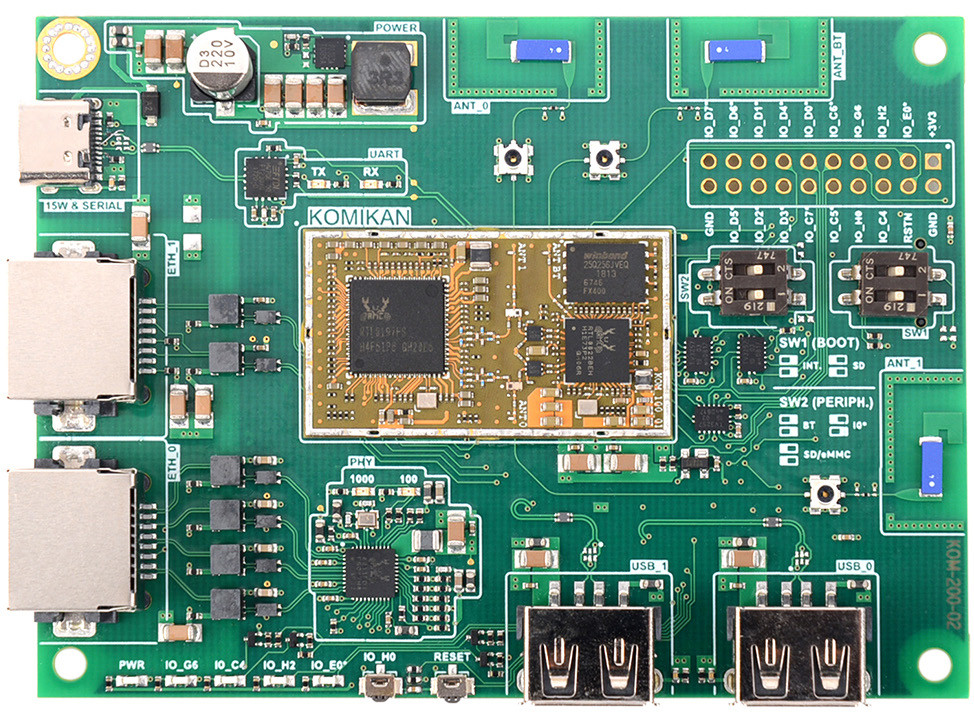

Комплект для разработки Komikan
Технические характеристики платы разработки:
- Беспроводной модуль – 8devices Komikan припаянный на плате

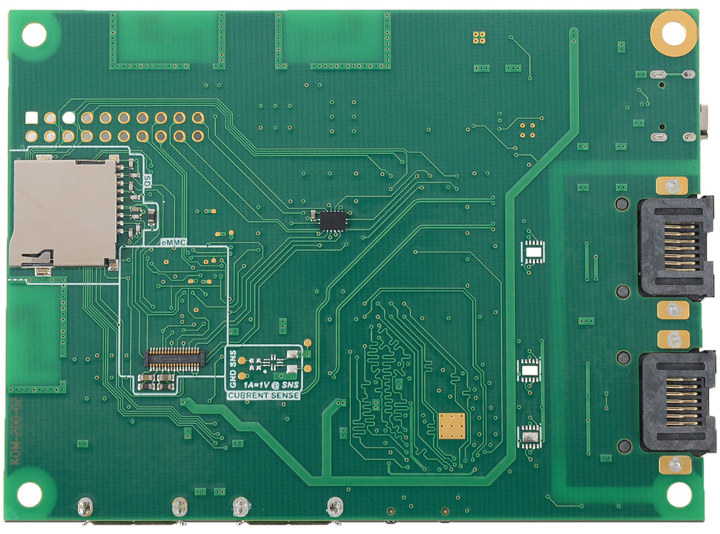

- Память (нижняя часть платы) – слот для карты microSD, разъем для флеш-модуля eMMC
- Связь
- 1x Gigabit Ethernet, 1x 10/100M Fast Ethernet
- WiFi + Bluetooth на модуле Komikan
- 2x PCB + чип антенны и разъемы u.FL для WiFi
- 1x PCB + чип антенна и разъем u.FL для Bluetooth
- USB – 2х хост-порта USB 2.0, 1х порт USB тип C для блока питания и консоли UART
- Расширение – 20-контактный разъем GPIO
- Разное – кнопки сброса и пользователя, DIP-переключатели для начальной загрузки и внешнего выбора), датчик тока
- Питание – 5В через порт USB-C
- Размеры – требуется уточнение

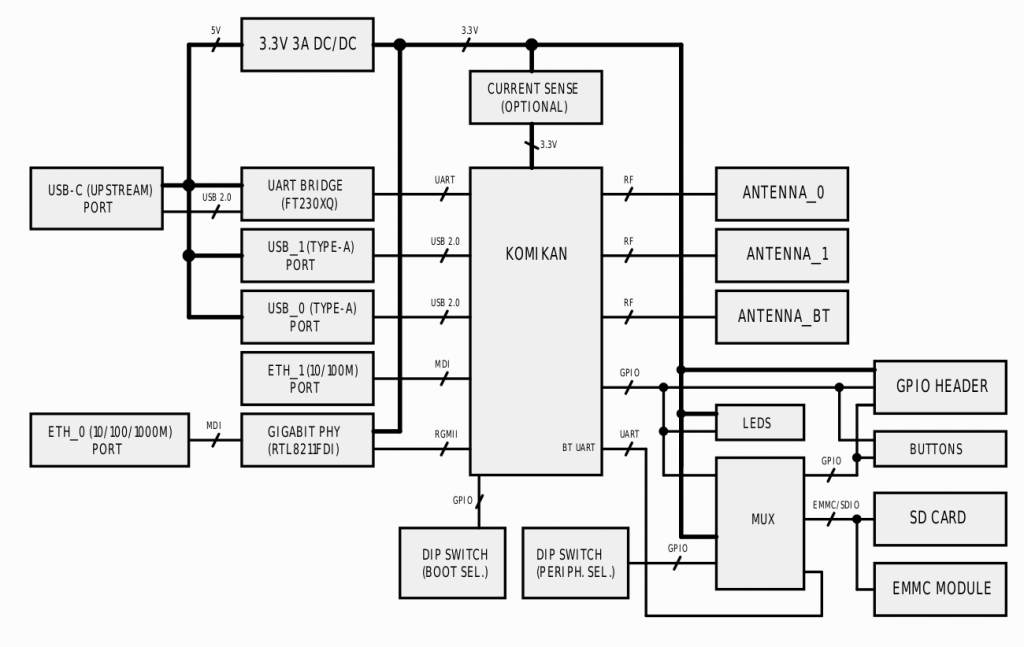

Блок-схема платы Komikan
Обычно 8devices предоставляют исходный код OpenWrt на Github и документацию в своей Wiki, но пока нет ничего, связанного с их модулем Komikan и платой разработки. Это, вероятно, только вопрос времени, когда они будут обновлены.
Вы найдете более подробную информацию на странице продукта, включая схемы (PDF), спецификацию (BoM) и таблицу данных. Модуль Komikan можно предварительно заказать за 29 долларов, а комплект для разработки – за 59 долларов, оба должны быть отправлены 15 мая. Скидки предоставляются при заказе более 5 единиц.
