Компания AAEON только что запустила модули NanoCOM-APL COM Express Type 10, которые основаны на базе процессоров Intel Apollo Lake Atom, Celeron и Pentium с оперативной памятью до 8 LPDDR4 и встроенной поддержкой для двух интерфейсов MIPI CSI.
Модули предназначены для машинного зрения и автоматизации производства и они также оснащены Гигабитным Ethernet, опционально встроенной eMMC флэш-памятью, PCIe x4, девятью USB интерфейсами и многим другим.

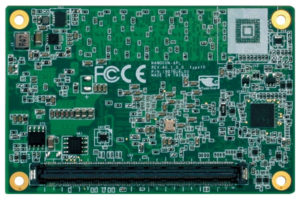

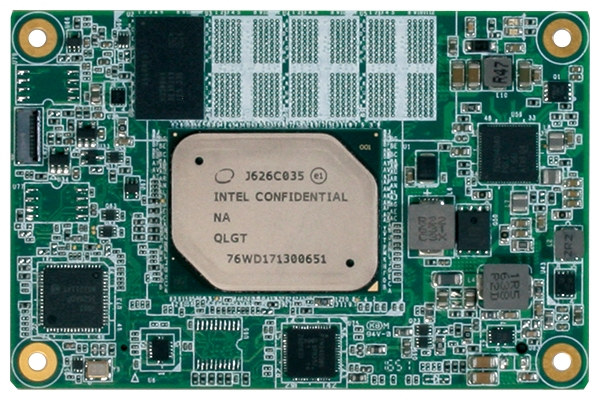

Модуль NanoCOM-APL Apollo Lake COM Express
В настоящее время существует три варианта модуля NanoCOM-APL со следующими спецификациями:
- SoC
- NANOCOM-APL-A10-0001 – процессор Intel Pentium N4200 с четырьмя ядрами Apollo Lake @ 1.10 / 2.50 ГГц с Intel HD Graphics 505; 6 Вт TDP
- NANOCOM-APL-A10-0002 – процессор Intel Celeron N3350 с двумя ядрами Apollo Lake @ 1.10 / 2.40 ГГц с Intel HD Graphics 500; 6 Вт TDP
- NANOCOM-APL-A10-0003 – процессор Intel Atom x7-E3950 с четырьмя ядрами Apollo Lake-I @ 1.60 / 2.00 ГГц с Intel HD Graphics 505; 12 Вт TDP
- Оперативная память – A10-0002: 2 Гб LPDDR4; A10-001 & A10-003: 4 Гб LPDDR4
- Хранилище – SPI флэш-память для BIOS, опционально eMMC 5.0 флэш-память (A10-003: 32 Гб, в других двух моделях флэш-память отсутствует)
- Другие встроенные чипы
- Гигабитный приемопередатчик Intel I210IT
- Встроенный контроллер ITE IT8528
- NXP DP для микросхемы LVDS PTN3460
- COM Express для подключения к плате с дисплеем
I/F – LVDS LCD / eDP, 1x DDI
- Аудио – Аудио интерфейс высокой четкости
- Сеть – Гигабиный Ethernet
- USB – 8x USB 2.0, 2x USB 3.0
- Последовательный порт – 2x TX / RX
- Хранилище – 2x интерфейса SATA 2
- 3x PCI Express x1
- LPC шина, SMbus
- 8x GPIO
- Разное – Сторожевой таймер (255 уровней)
- Форм-фактор – COM Express, Mini size, распиновка Type 10
- Питание – Стандарт: +12 В, AT / ATX (дополнительно: +5 В, AT/ATX)
- Размеры (Д x Ш) – 84 x 55 мм
- Диапазон температур – эксплуатация: от 0 ° C до 60 ° C или от -40 ° C до 80 ° C; хранение: от -40 ° C до 80 ° C
- Влажность – 0% ~ 90% относительной влажности, без конденсации
- MTBF – 80 000 часов
- Сертификаты – CE/FCC
Компания предоставляет для модуля 64-бит драйвера BIOS и Windows 10, и предлагает дополнительные аксессуары, такие как теплораспределитель и процессорный кулер (вентилятор).
Несущая плата ECB-920A COM Express
Модули также совместимы с универсальной несущей платой COM Express типа 1 / 6 / 10 (ECB-920A), которая показа на картинке чуть ниже.
Основные характеристики платы ECB-920A:
- Поддерживает COM Express модули Rev. 2.1 с распиновкой типа 1 / 6 / 10
- Хранилище – 4x SATA порта
- Дисплей – до 24-бит двухканальный LVDS разъем, DP, VGA
- Аудио – аудио высокой четкости; линейный вход, линейный выход, разъем для микрофона
- Связь – Гигабитный Ethernet (RJ-45)
- USB – USB 2.0 x 8, USB 3.0 x 4
- Расширение – 4x слота PCI-Express x1 (3 выхода PCI-E x1, 1 выход SIO) , 1x слот PCI-Express x4, 1x слот PCI-Express x16, 1x слот для мини-карт
- Разное – LPC разъем, 2x порта RS-232, разъем для передней панели и так далее
- Питание – входное питание ATX
- Размеры – 304 x 244 мм (форм фактора ATX)
В настоящее время оба модуля и несущая плата доступны по нераскрытой цене. Более подробную информацию вы сможете найти на страницах продукта соответственно тут и тут.
Выражаем свою благодарность источнику с которого взята и переведена статья, сайту cnx-software.com.
Оригинал статьи вы можете прочитать здесь.
