Wireless-Tag WT32P4C5-43S – полностью интегрированный сенсорный дисплейный devkit 4,3 дюйма на ESP32-P4 и ESP32-C5

Плата разработана для промышленной автоматизации, интеллектуальных панелей управления и терминалов edge AI vision, а также интегрирует 15-контактный интерфейс камеры MIPI CSI, слот для карты microSD, два порта USB Type-C (USB 2.0 High-Speed и Debug/JTAG) и 14-контактный разъем расширения GPIO.

Характеристики Wireless-Tag WT32P4C5-43S (ZX4D30CE405-V1.3):

• Основной модуль – Wireless Tag WT0132P4-A1-N16R32
  • SoC – Espressif Systems ESP32-P4
    • CPU
      • Двухъядерный 32-битный RISC-V HP (High-performance) CPU @ до 400 МГц с расширением AI-инструкций и одноточной FPU
      • Одноядерный RISC-V LP (Low-power) MCU @ до 40 МГц с 8 КБ zero-wait TCM RAM
    • Память
      • 768 КБ HP L2MEM (для двухъядерного CPU), 32 КБ LP SRAM, 8 КБ TCM (для ядра LP MCU)
      • 16 МБ или 32 МБ PSRAM
    • Хранилище – 128 КБ HP ROM, 16 КБ LP ROM
    • GPU – 2D Pixel Processing Accelerator (PPA)
    • VPU – поддержка кодеков H.264 и JPEG
  • Хранилище – 16 МБ NOR flash
  • Размеры – 25 x 20 мм
• Хранилище – слот для карты MicroSD
• Дисплей
  • 4,3-дюймовый IPS TFT LCD с разрешением 800 × 480 и емкостным сенсорным экраном
  • Управление осуществляется через 18-битный параллельный RGB-интерфейс и емкостный сенсорный интерфейс I2C
  • Трансмиссивная подсветка с яркостью 500 кд/м², 16,7 млн цветов, угол обзора по всем направлениям
  • Емкостный сенсорный экран (структура GFF) с контроллером Hynitron CST3240 через I2C
• Камера – 15-контактный FPC-разъём MIPI CSI-2 с шагом 1,0 мм (2 линии данных + 1 линия тактового сигнала, совместим с CSI-камерой Raspberry Pi)
• Беспроводная связь – Espressif Systems ESP32-C5 32-битная беспроводная SoC на архитектуре RISC-V с двухдиапазонным (2,4 ГГц / 5 ГГц) Wi-Fi 6, Bluetooth 5 (LE) и радио 802.15.4 (Zigbee 3.0 / Thread 1.3)
• USB
  • Порт USB 2.0 High-Speed Type-C для питания и программирования
  • Отладочный порт USB Type-C (USB 2.0 Full-Speed) для прошивки, последовательной консоли и отладки JTAG
• Отладка – 2x 7-контактных разъёма, совместимых с Molex PicoBlade (шаг 1,25 мм)
  • 1x отладка ESP32-P4
  • 1× интерфейс отладки беспроводного модуля ESP32-C5/C61
  • Совместимо с отладчиком ZXACC-ESPDB
• Расширение – 14-контактный (2×7, 2,54 мм) штыревой разъем с 7× GPIO (GPIO19–23, а также GPIO26/27, мультиплексированные с USB1 D+/D-), 5 В, 3,3 В и GND
• Разное – кнопка сброса
• Питание
  • 5 В/1 А через любой из портов USB Type-C
  • Вход/выход 5 В и выход 3,3 В через 14-контактный разъем расширения
• Габариты – 117,20 × 81,04 × 16,40 мм (общие габариты дисплея + максимальная толщина)

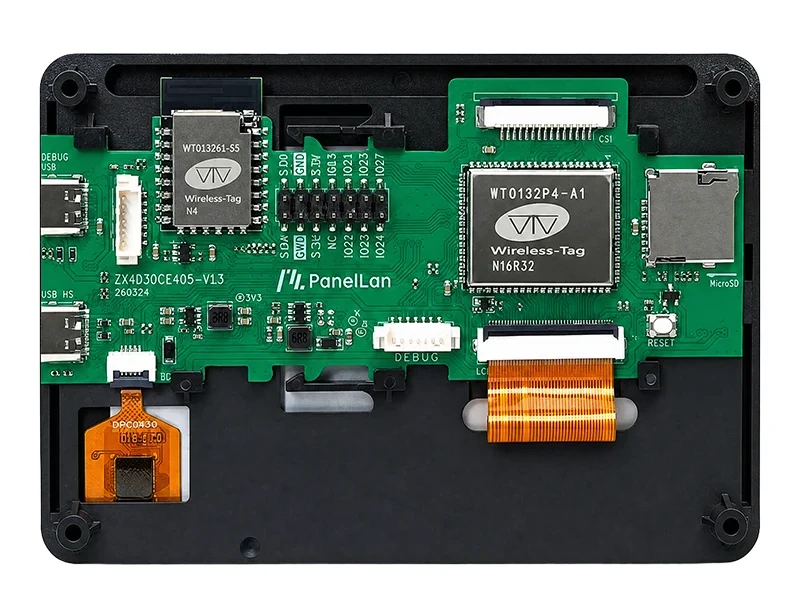

Примечательно, что хотя ESP32-P4 поддерживает дисплеи MIPI DSI, встроенный 4,3-дюймовый экран использует 18-битный параллельный интерфейс RGB (RGB_D0–RGB_D17), оставляя интерфейс MIPI CSI-2 для камерных модулей, совместимых с Raspberry Pi. Поскольку плата оснащена двумя отдельными чипами ESP32, PCB включает 7-контактные отладочные разъемы MX1.25 как для основного контроллера ESP32-P4, так и для сопутствующего беспроводного модуля ESP32-C5/C61, а также встроенный отладочный порт USB-C.

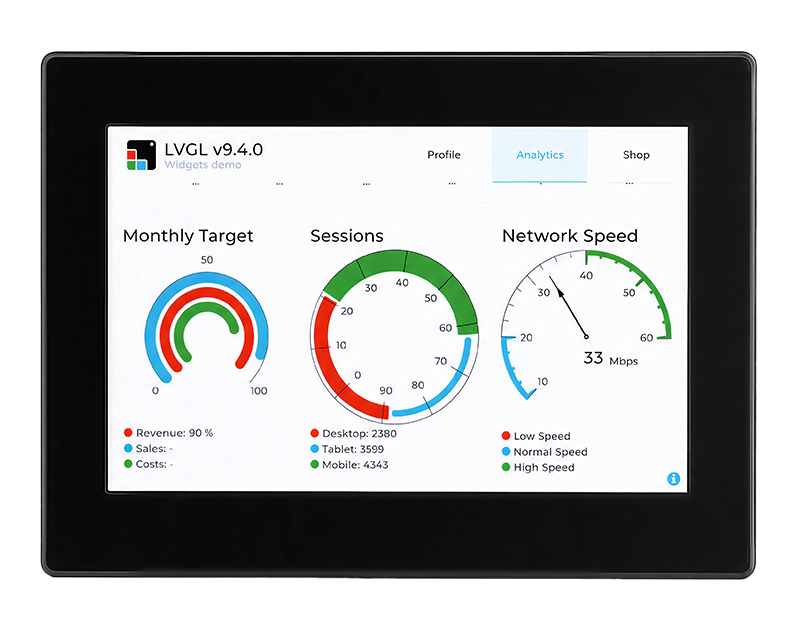

Плату можно программировать с помощью ESP-IDF (v6.x) от Espressif, Arduino IDE и графической библиотеки LVGL для создания приложений HMI. Производитель также предоставляет два репозитория GitHub: репозиторий ZX4D30CE40S_V13 предназначен для основной прошивки ESP32-P4 и драйверов BSP, а ZX4D30CE40S_V13_slave — для прошивки беспроводного сопроцессора ESP32-C5/C61. Компания также предоставляет PDF-схемы, 2D-чертежи DWG и 3D-файлы STEP, ссылки на которые доступны в китайском руководстве пользователя .

Ранее были рассмотрены устройства Wireless-Tag WT99P4C5-S1 и WTDKP4C5-S1 отладочные платы, обе объединяющие ESP32-P4 с ESP32-C5 для двухдиапазонного подключения WiFi 6. Также была рассмотрена плата Maker Go ESP32P4C5 Core Board , которая оснащена совместимыми с Raspberry Pi разъемами MIPI для дисплея и камеры. Однако всем трем платам требуется отдельный дисплей. WT32P4C5-43S включает 4,3-дюймовый сенсорный экран, что делает его более полноценным решением «под ключ» для HMI-приложений. Также была рассмотрена плата GUITION JC4880P433 , которая имеет аналогичный 4,3-дюймовый сенсорный экран, но использует модуль ESP32-C6, ограниченный 2,4 ГГц WiFi 6.

Wireless-Tag WT32P4C5-43S можно приобрести в интернет-магазине компании за $32 , а второй вариант, указанный как «WT32P4C5-43S with» (без опечатки или пропущенного слова), стоит $37. На странице товара четко не объясняется, что включает более дорогой вариант.
