Renesas представила RX74M и RX74N — два новых 32-битных микроконтроллера семейства RX, изготовленных по 22-нм техпроцессу со встроенной MRAM. Оба микроконтроллера содержат ядро RXv3e с частотой 600 МГц и предназначены для промышленной автоматизации, управления двигателями, робототехники и систем управления энергопотреблением.
Микроконтроллеры имеют до 1 МБ MRAM для кода, 1,5 МБ SRAM и 256 КБ локальной RAM с нулевым временем ожидания для обработки в реальном времени. В RX74M добавлены встроенный контроллер ведомого устройства EtherCAT, два MAC Gigabit Ethernet с поддержкой TSN и коммутатор Ethernet для промышленных сетей, тогда как RX74N предлагает один интерфейс Gigabit Ethernet для общих промышленных применений. Другие возможности включают CAN FD, USB 2.0, I3C, таймеры PWM с высоким разрешением и аппаратную защиту с Renesas Protect Zone.

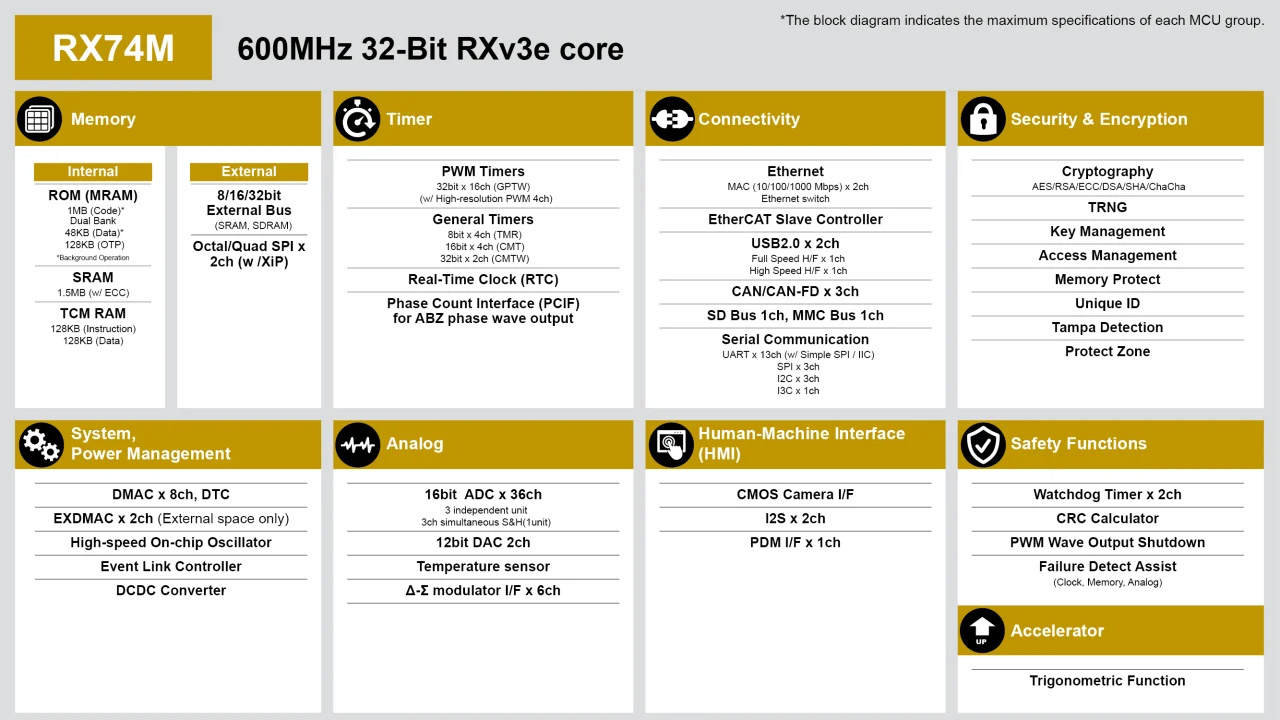

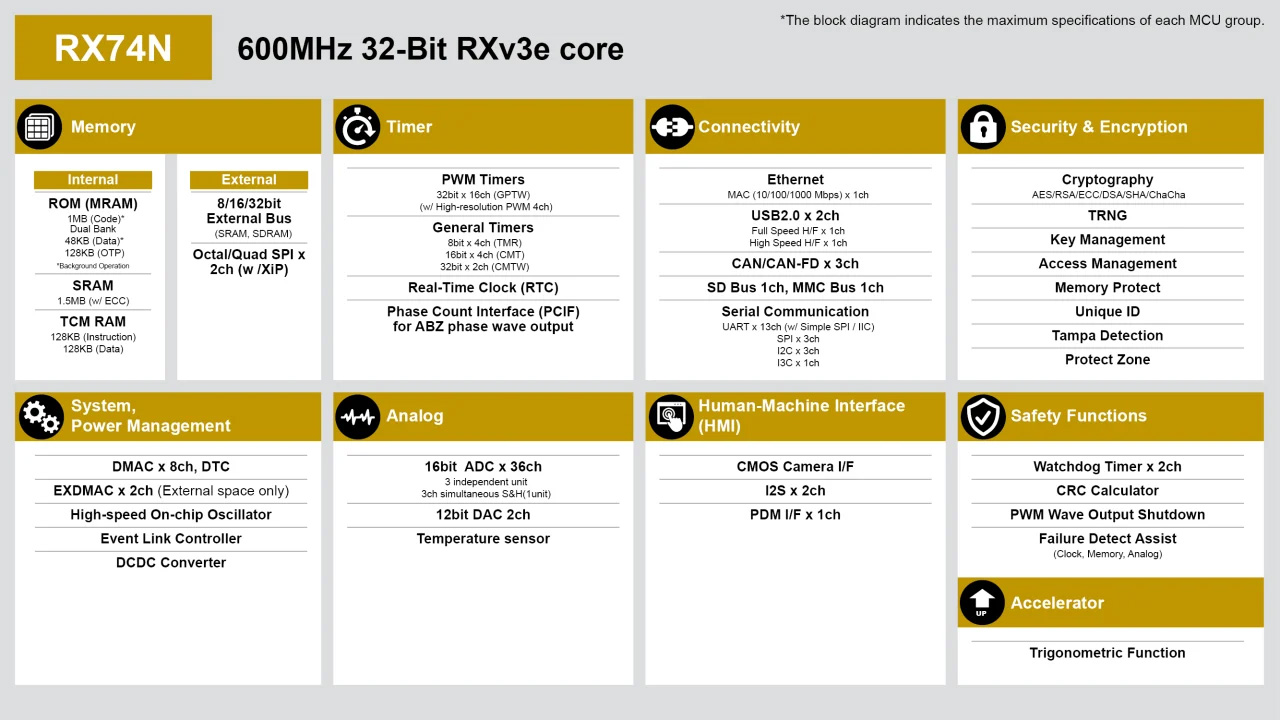

Характеристики Renesas RX74M и RX74N:
- Микроконтроллер – 32-битное ядро RXv3e с тактовой частотой 300/480/600 МГц
- До 3 604 CoreMark на частоте 600 МГц
- Поддержка чисел с плавающей запятой одинарной и двойной точности
- Ускоритель тригонометрических функций
- Функция сохранения регистрового банка для более быстрого отклика на прерывания
- 32 КБ кэша инструкций и 32 КБ кэша данных с ECC
- Память
- До 1 МБ MRAM для кода с поддержкой двух банков
- 48 КБ MRAM для данных (100 000 циклов программирования)
- 128 КБ дополнительной пользовательской MRAM (настраивается как MTJ-OTP)
- 1,5 МБ SRAM с ECC
- 256 КБ локальной RAM (2 × 128 КБ) с ECC и доступом без ожидания
- Поддержка внешней SDRAM до 128 МБ
- Накопители
- Хост-интерфейс SD/MMC с поддержкой памяти SD и SDIO
- Два интерфейса xSPI для внешней Octal Flash и RAM с выполнением на месте (XiP) и расшифровкой на лету
- Камера – параллельный интерфейс захвата с камеры
- Аудио
- 2 последовательных звуковых интерфейса (I2S)
- Интерфейс PDM-микрофона
- Сетевые интерфейсы
- RX74M
- 2 MAC Gigabit Ethernet
- 2-портовый коммутатор Ethernet с поддержкой TSN
- 2-портовый контроллер ведомого устройства EtherCAT в отдельных вариантах
- RX74N
- 1 MAC Gigabit Ethernet
- Нет встроенного контроллера ведомого устройства EtherCAT
- RX74M
- USB
- 1 USB 2.0 High-Speed (480 Мбит/с) Host/Device/OTG
- 1 USB 2.0 Full-Speed (12 Мбит/с) Host/Device/OTG
- Последовательные интерфейсы – до 13 интерфейсов последовательной связи (SCI/UART)
- Прочие I/O
- До 197 GPIO
- 3 контроллера SPI, 2 контроллера I2C, 1 контроллер I3C
- До 16 32-битных таймеров PWM общего назначения
- ШИМ высокого разрешения с тактовой частотой управления до 200 МГц
- До 3 блоков 16-битных АЦП с 36 входными каналами
- До 2 12-битных ЦАП
- 2 интерфейса счета фаз
- До 6 каналов интерфейса дельта-сигма-модулятора (RX74M)
- До 3 контроллеров CAN FD
- Безопасность
- Механизм безопасности Renesas RSIP-E50D
- AES, RSA, ECC, ChaCha20-Poly1305, SHA-512, SHA3-512, TRNG
- Protect Zone для защищенных и незащищенных сред выполнения
- Безопасная загрузка, управление жизненным циклом устройства, обнаружение вмешательства и обнуление ключей
- Дешифрование внешней памяти на лету
- Отладка – JTAG, SWD, FINE
- Разное
- Сенсор температуры
- Таймеры RTC и сторожевые таймеры
- 8 контроллеров DMA с дополнительными механизмами передачи
- Питание – от 1,62 В до 3,63 В с поддержкой энергоэффективного режима
- Корпуса
- LFQFP с 100/144/176 выводами (480 МГц, Ethernet 10/100 Мбит/с; также отсутствуют высокоскоростной контроллер USB, интерфейс параллельного захвата изображения с камеры и контроллер внешней SDRAM)
- LFBGA с 176/224/320 выводами (600 МГц, до Gigabit Ethernet)
- Диапазон температур – от -40 °C до +125 °C (температура перехода)
- Технологический процесс – 22 нм
Из спецификаций ясно, что основное различие между двумя микроконтроллерами заключается в сетевом стеке: RX74M оснащён двумя MAC-контроллерами Gigabit Ethernet, Ethernet-коммутатором с поддержкой TSN и контроллером ведомого устройства EtherCAT для промышленной автоматизации. RX74N, напротив, оснащён одним интерфейсом Gigabit Ethernet без поддержки EtherCAT и TSN для общих промышленных применений. Оба микроконтроллера имеют одинаковое ядро RXv3e, архитектуру памяти и функции безопасности.
Микроконтроллеры также включают движок RSIP-E50D от Renesas с аппаратным шифрованием, безопасной загрузкой и функцией Protect Zone для разделения защищённых и незащищённых операций. Renesas сообщает, что эти функции помогают разработчикам соответствовать требованиям безопасности, таким как EU Cyber Resilience Act (CRA), и поддерживать постквантовую криптографию (PQC).
Поддержка программного обеспечения включает Renesas Flexible Software Package (FSP) , e² studio IDE, компиляторы C/C++ и инструменты от партнёров, таких как IAR, Codewerk и RT-Labs. Renesas также указывает Zephyr RTOS и eForce в качестве партнёров экосистемы. Для промышленных сетей Codewerk предоставляет услуги интеграции PROFINET, тогда как RT-Labs предлагает свой стек устройств P-Net PROFINET для RX74M. Renesas также предоставляет примеры проектов для EtherCAT, EtherNet/IP, Modbus, безопасной загрузки и управления двигателями.

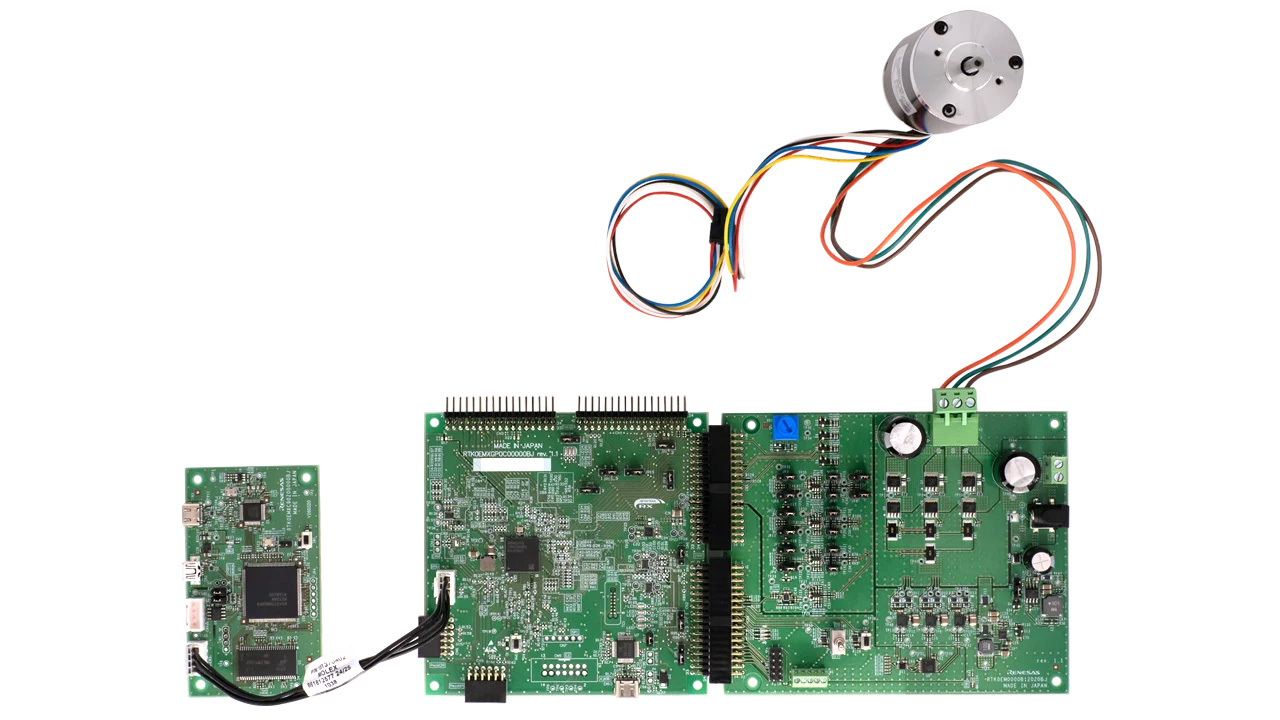

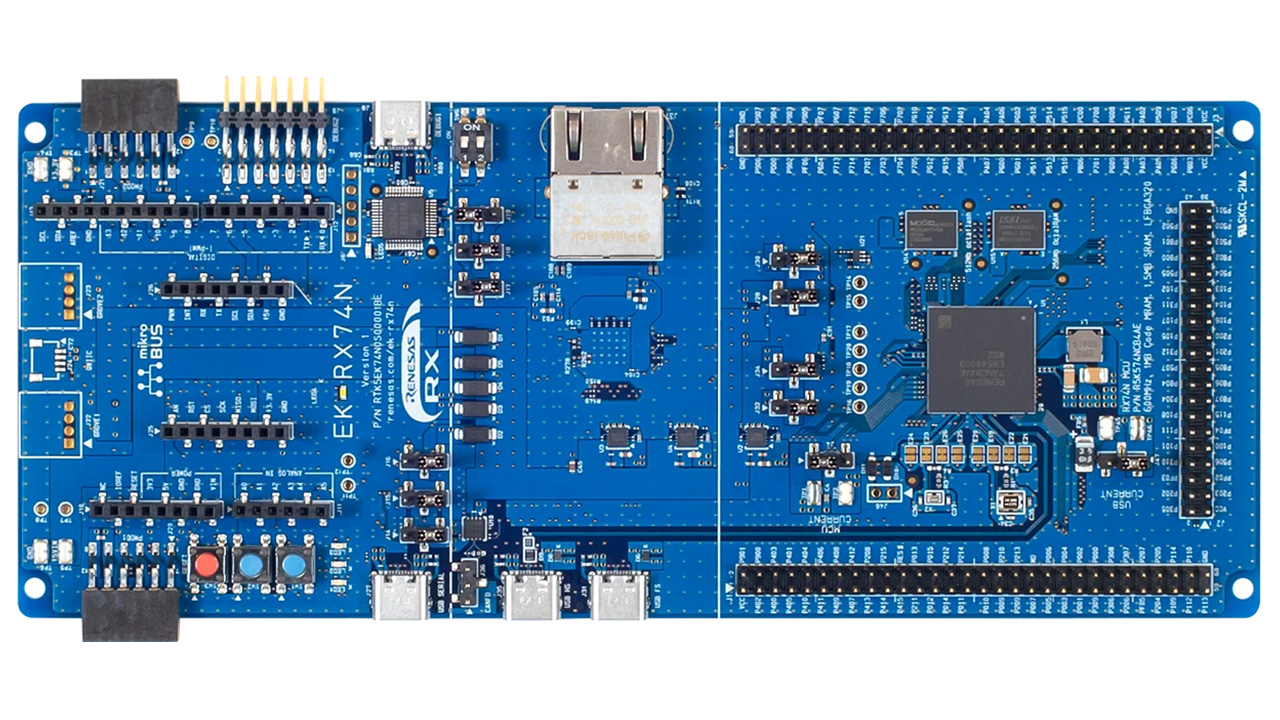

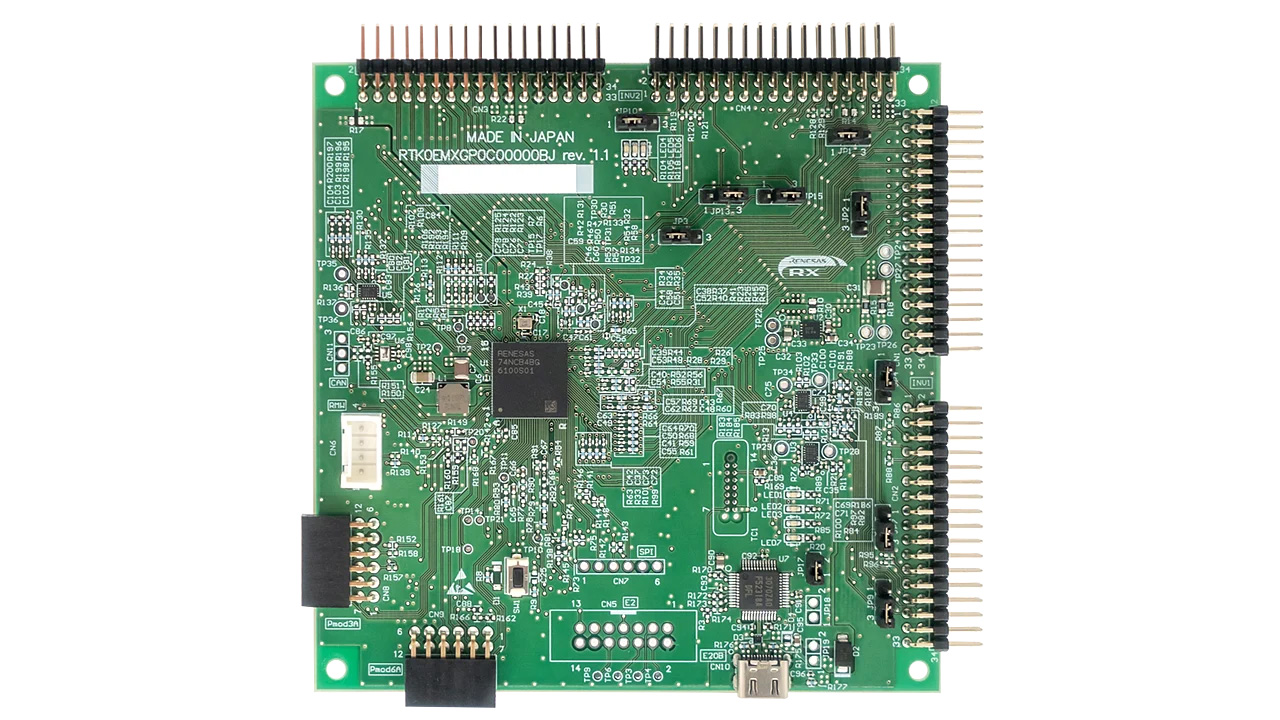

Renesas также представила EK-RX74M и EK-RX74N оценочные комплекты, а также MCK-RX74M / MCK-RX74N комплекты управления двигателями и MCB-RX74M / MCB-RX74N платы CPU для управления двигателями. EK-RX74M включает MCU RX74M с частотой 600 МГц, два интерфейса Ethernet, CAN FD, USB, RS-485, внешнюю Octal Flash и RAM, слот для карты microSD, а также разъемы расширения и соединители Arduino Uno R3, mikroBUS и Pmod.
Интересной особенностью этих MCU является использование MRAM (что ускоряет программирование и обновление) вместо традиционной флеш-памяти для хранения программ. Но это не первый MCU с MRAM: в прошлом компания выпускала RA8T2 MCU Cortex-M85, которые оснащены CPU с частотой 1 ГГц, до 1 МБ MRAM и поддержкой EtherCAT для промышленного управления двигателями. Кроме того, Renesas представила RA8D2 и RA8M2 с MRAM, а также дополнительными графическими и вычислительными возможностями. В то время как эти MCU серии RA используют ядра Arm Cortex-M85, RX74M и RX74N основаны на собственной архитектуре RXv3e компании Renesas.

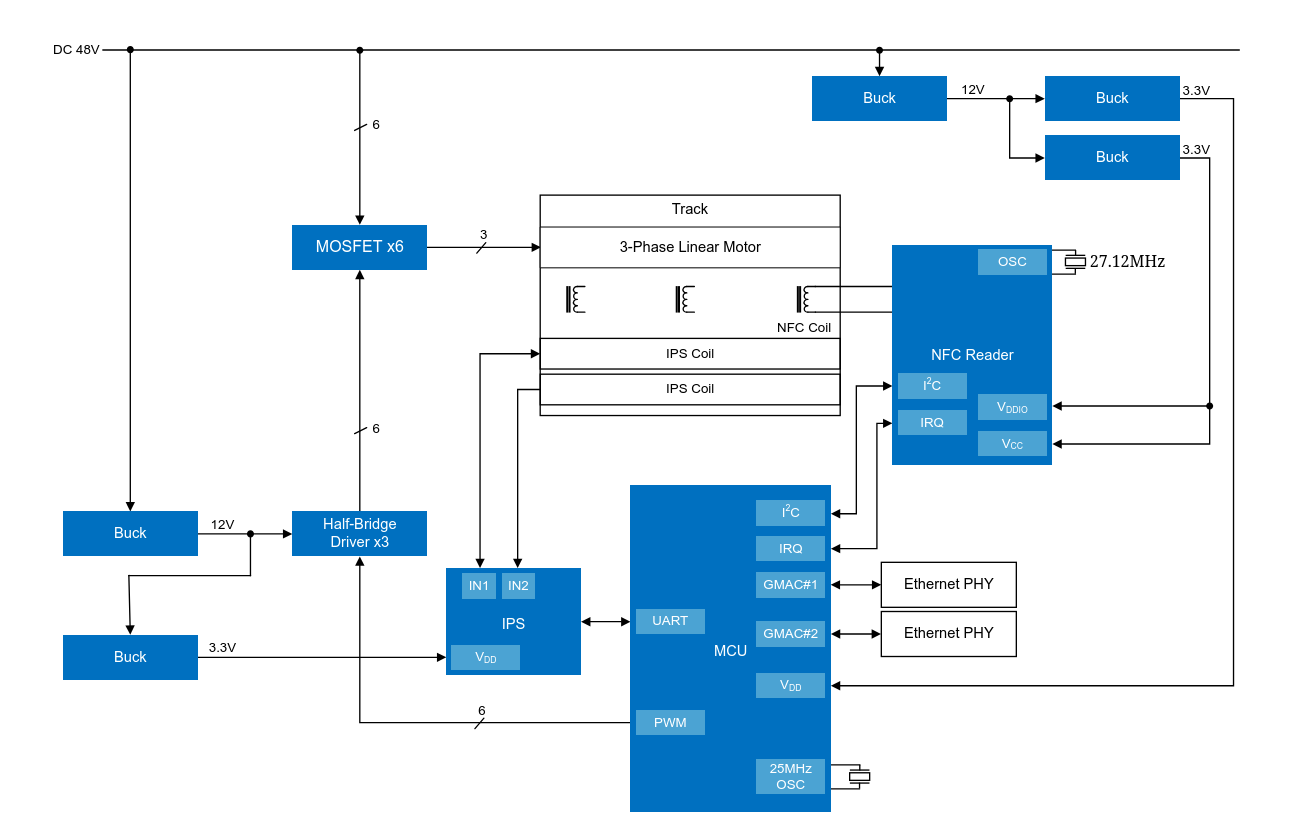

Renesas также предоставила «выигрышные комбинации», которые представляют собой просто предварительно протестированные системные проекты, включая конвейерную систему на магнитной подвеске для бесконтактного перемещения материалов с управлением двигателями в реальном времени и промышленной сетевой связью, а также интеллектуальную систему управления HVAC с интегрированным ведомым исполнительным механизмом для управления вентиляторами, компрессорами и другими компонентами HVAC.
Renesas RX74M и RX74N уже доступны в вариантах с частотой 300, 480 и 600 МГц, при этом версии на 300 МГц обеспечивают более чем на 20% меньшее энергопотребление по сравнению с более производительными моделями, по данным Renesas. Renesas указывает цену 10,74 доллара США за RX74M на 600 МГц и 7,62 доллара США за RX74N на 480 МГц при заказе 1000 штук. Оценочные комплекты EK-RX74M и EK-RX74N также доступны у Mouser и Future Electronics , с ценами, начиная от $114.84 для EK-RX74N и $206.88 для EK-RX74M в Future Electronics. Подробнее о RX74M и RX74N можно узнать на сайте Renesas и в пресс-релизе .
