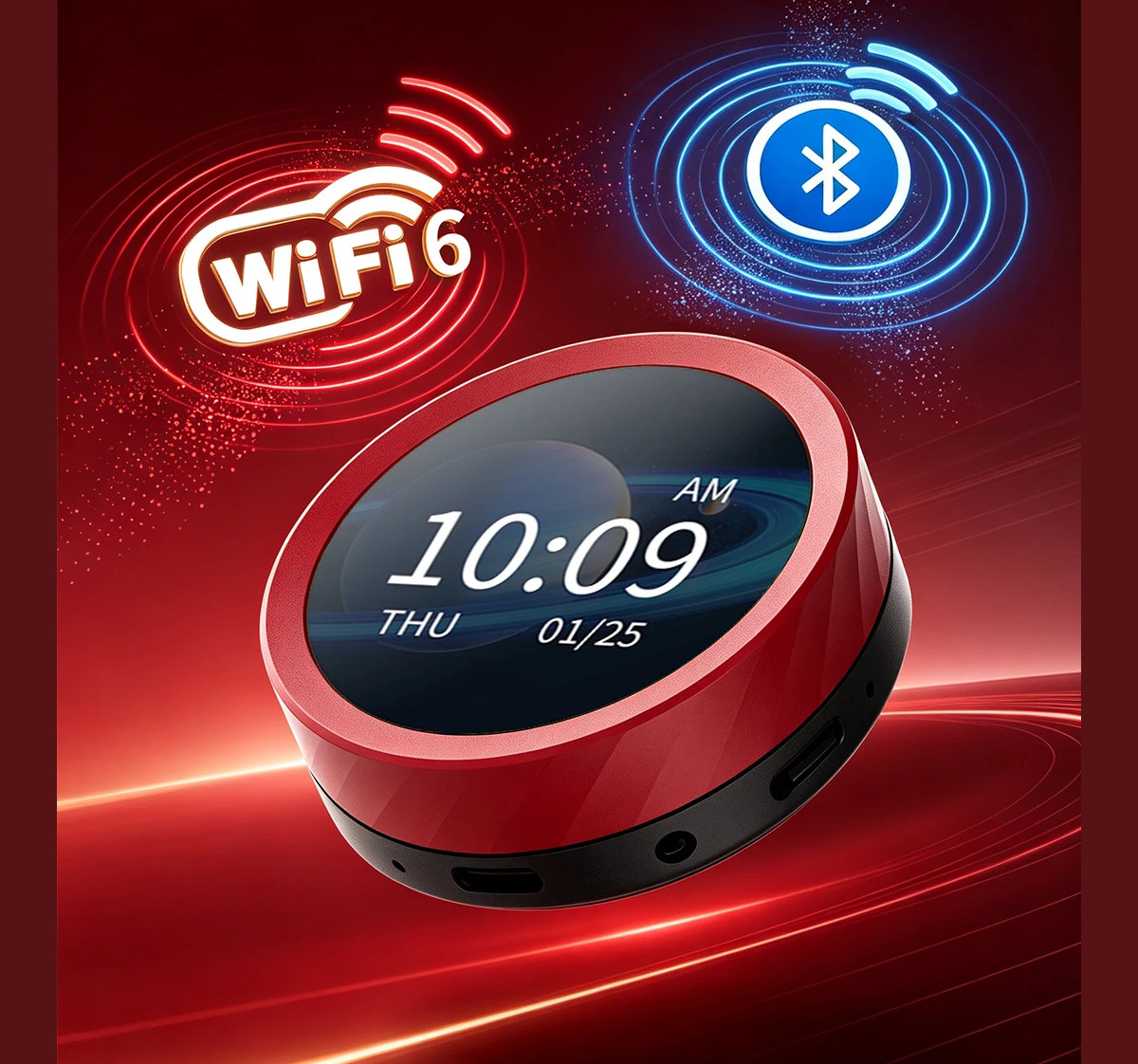

Поворотный энкодер с 1,8-дюймовым сенсорным дисплеем получил обновление до SoC ESP32-S31

Похоже, это обновление более ранней модели ESP32-S3, теперь оснащённое SoC ESP32-S31NRV16 с WiFi 6, Bluetooth 5.4 и 802.15.4 и 16 МБ PSRAM. Поворотная ручка также включает 16 МБ SPI flash, динамик, микрофон и опциональную аккумуляторную батарею.

Характеристики GUITION JC3636F118C-I-YR1:

• SoC – ESP32-S31NRV16
  • CPU
    • RISC-V HP (высокопроизводительный) RV32IMAFCP CPU @ 320 MHz с FPU, SIMD и т.д.
    • RISC-V LP (энергоэффективное) ядро MCU
  • Память – 512 КБ SRAM, 32 КБ энергоэффективной SRAM, 16 МБ PSRAM
  • Беспроводная связь
    • 2,4 ГГц WiFi 6 (802.11ax)
    • Bluetooth 5.4 с поддержкой LE Audio , определения направления , Bluetooth Mesh 1.1 и Classic (BR/EDR)
    • радио 802.15.4 для Zigbee, Thread и Matter
• Хранилище
  • 16 МБ флеш-памяти
  • Слот для карты MicroSD (для настройки WiFi, воспроизведения музыки или видео MJPEG и т.д.)
• Дисплей
  • Круглый 1,8-дюймовый цветной TFT-дисплей 262K с разрешением 360×360
  • Драйвер SPI ST77916
  • Емкостный сенсорный контроллер CST816
  • Регулируемая подсветка
• Аудио
  • Встроенный динамик (PCM5100APWR)
  • Встроенный MEMS-микрофон (MSM261D4030H1CPM)
• Управление – ручка CNC с тактильной обратной связью (микросхема драйвера тактильной обратной связи DRV2605LDGSR)
• USB – порт USB Type-C (чувствительный к ориентации)
  • Перевёрнутое подключение (выступ Type-C направлен вверх) для передачи файлов
  • Обычное подключение (выступ Type-C направлен вниз) для программирования прошивки.
• Питание
  • 5 В через порт USB-C
  • Дополнительная аккумуляторная батарея (емкость не указана)
• Потребляемая мощность – около 1,3 Вт
• Размеры – 66 мм Ø x 22 мм
• Масса – около 160 граммов

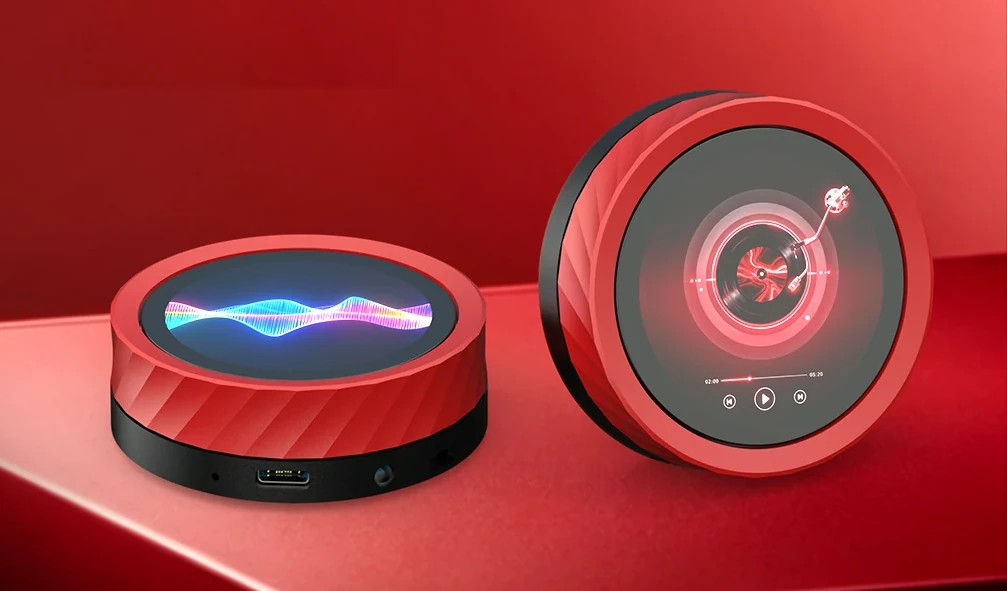

GUITION JC3636F118C-I-YR1 поставляется с предустановленной прошивкой, включающей часы, таймер обратного отсчета, музыкальный плеер, плеер видео MJPEG и AVI, функцию фоторамки, анализатор спектра при воспроизведении аудио, Bluetooth-аудио, USB-аудио и USB HID (поворотный энкодер регулирует громкость на компьютере).

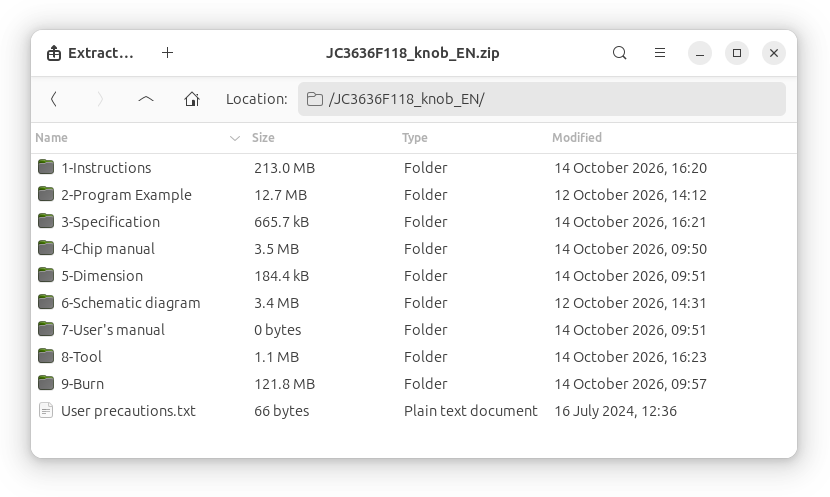

Компания также упоминает программу «вторичной разработки в таких средах, как Arduino IDE, ESP-IDF, MicroPython и GUITION», но предоставленный zip-файл содержит только примеры для ESP-IDF 6.1.0 (демонстрационная прошивка, музыкальный плеер и видеоплеер MJPEG на основе LVGL, голосовой помощник Xiaozhi) и пустую на данный момент папку Arduino, а также базовые инструкции, характеристики, технические описания, принципиальные схемы (PDF) и инструменты.

Основные преимущества перехода с ESP32-S3 на ESP32-S31 в оборудовании этого типа — более быстрые ядра, мультимедийные возможности (2D-графический движок, декодер MJPEG), более широкий набор вариантов беспроводной связи и интерфейс USB 2.0 со скоростью 480 Мбит/с. Основные недостатки заключаются в том, что ESP32-S31 довольно новый, поэтому прошивка еще не настолько проработана, и он немного дороже.

GUITION продает новый поворотный энкодер JC3636F118C-I-YR1 на базе ESP32-S31 за 40,09 доллара на AliExpress с учетом доставки (но без учета налогов) с аккумулятором, и 38,49 доллара без аккумулятора . Для справки: более ранняя модель «JC3636K518C» на базе ESP32-S3 продается за 39,13 доллара на AliExpress с аккумулятором (а также отображается «SuperDeals» за 33,39 доллара).
