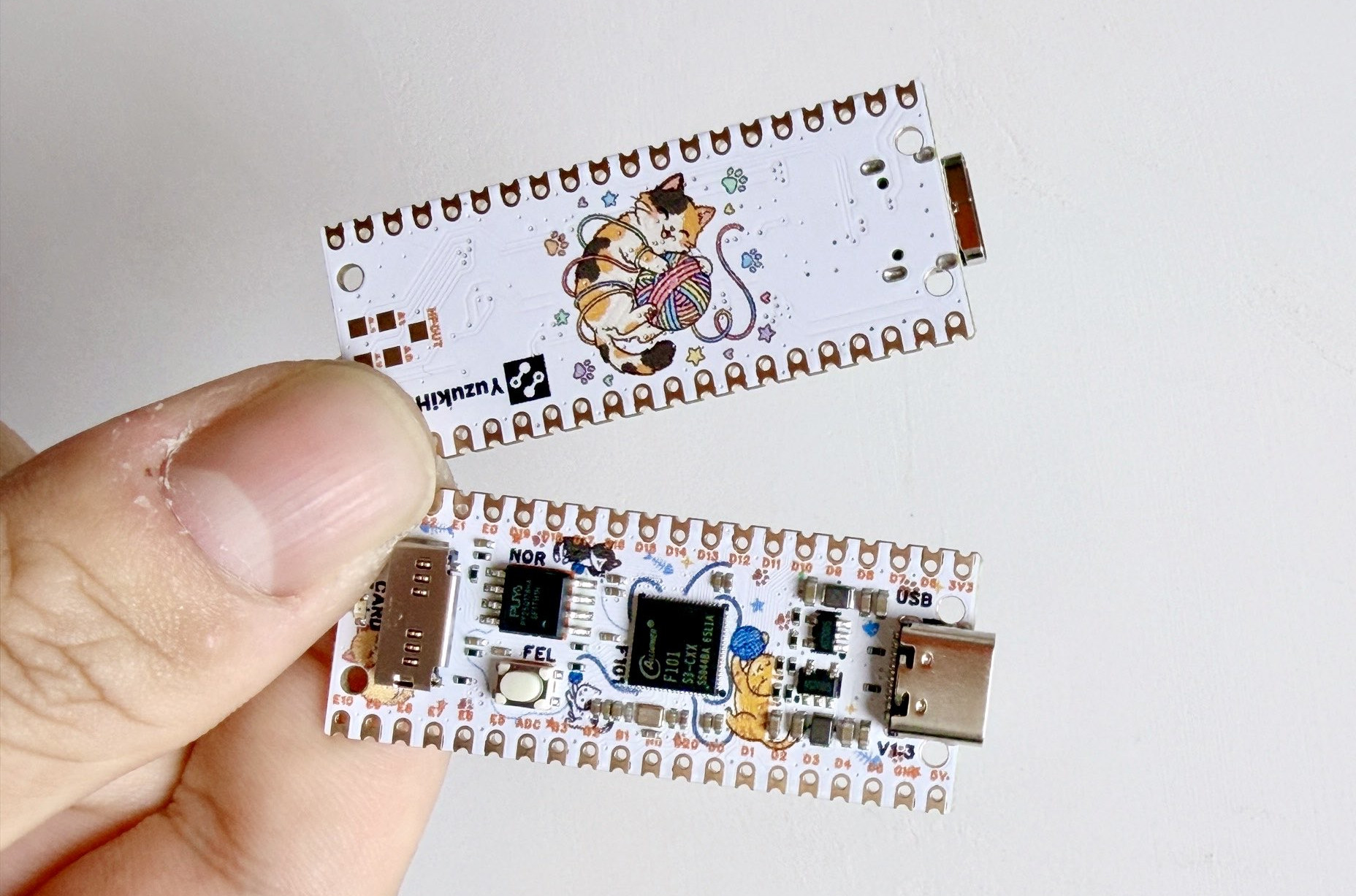

YuzukiHD выпустила ещё один одноплатный компьютер с открытым аппаратным обеспечением. YuzukiNeko — это одноплатный компьютер размером с Raspberry Pi Pico, работающий на новом SoC Allwinner F101 RISC-V.
Процессор Allwinner F101 оснащён одним ядром C907 RISC-V с частотой 1.008 ГГц, PSRAM объёмом 8 МБ или 16 МБ и поддержкой различных дисплейных интерфейсов, таких как MIPI DSI, 24-битный RGB и LVDS. Сама плата YuzukiNeko включает SoC F101, SPI NOR флеш-память, слот для microSD-карты для хранения данных, порт USB-C и два 20-контактных GPIO-разъёма.
Характеристики YuzukiNeko:
- SoC – Allwinner F101
- CPU – T-head C907, ядро RISC-V, до 1.008 ГГц
- Память – 8MB или 16MB PSRAM @ 252 МГц
- Корпус – QFN-68
- Хранилище
- 128 Мбит NOR-флеш (PY25Q128HA-SUH-IT)
- слот для карт MicroSD
- USB – порт USB Type-C для данных, питания и программирования
- Расширение
- 2x 20-контактные разъемы расширения с GPIO, ADC, 5V, 3.3V и GND
- 5x контактных площадок с HP out (аналоговый выход на динамик) и четырьмя GPIO
- Разное – кнопка FEL, светодиод питания
- Питание – 5V через порт USB-C
- Размеры – около 51 x 21 мм

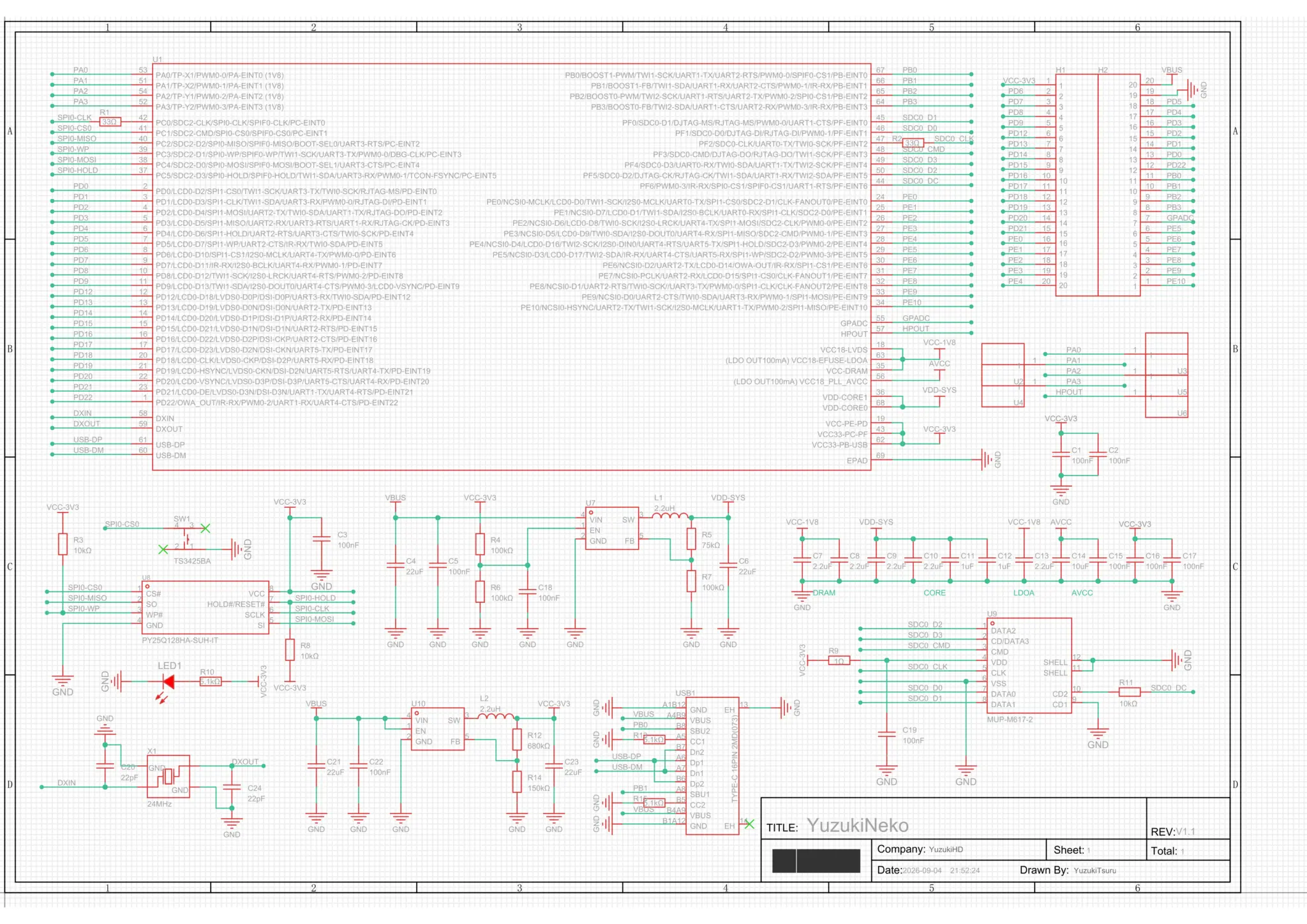

Доступны PDF-схемы, разводка PCB в EasyEDA, файлы Gerber, 3D-файл STEP, BoM и другие аппаратные ресурсы на GitHub . исходный код Linux на основе mainline (Linux 7.2) и Buildroot находятся в отдельных репозиториях. Кроме Linux, плата и процессор Allwinner F101 также поддерживают Zephyr RTOS .

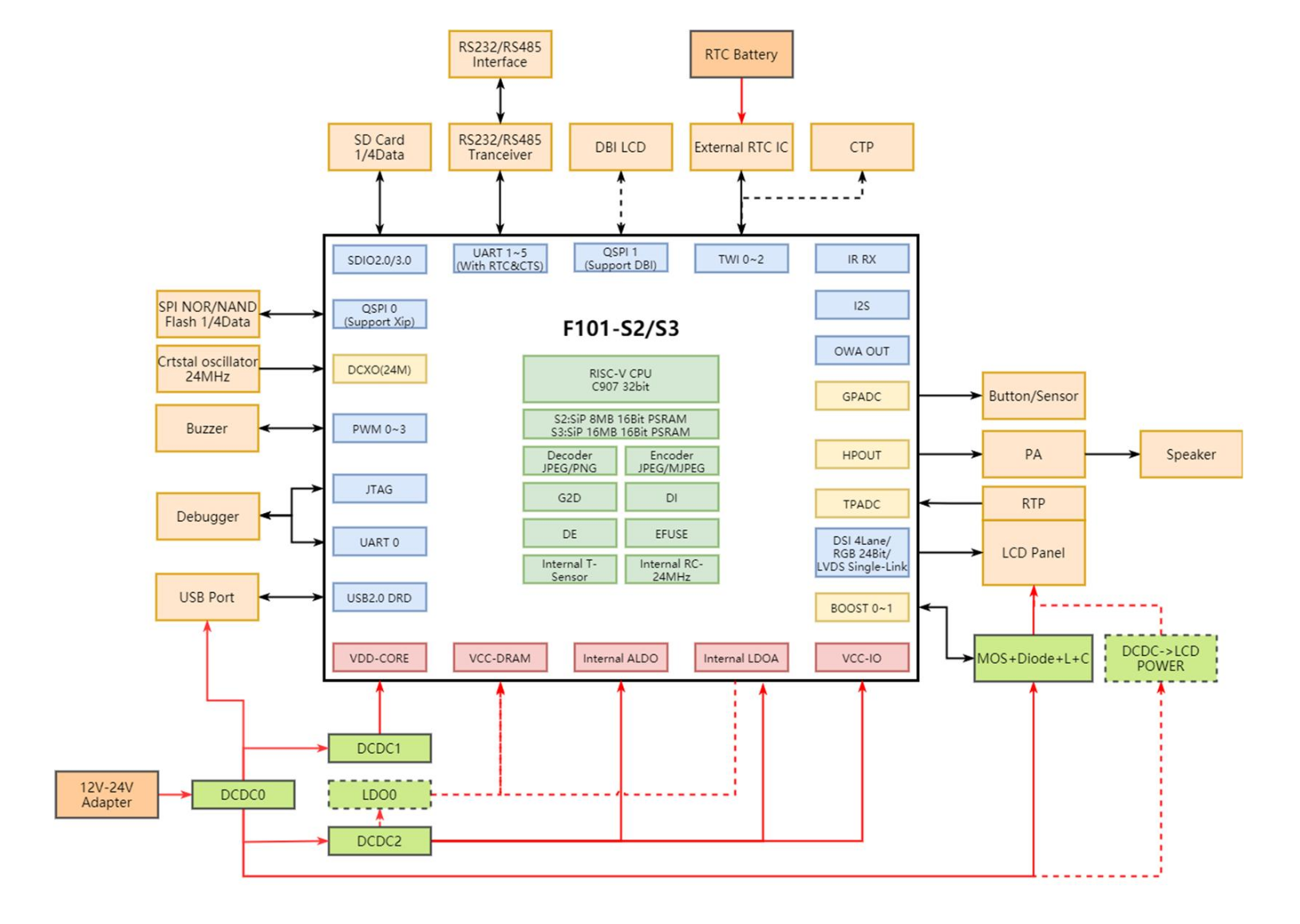

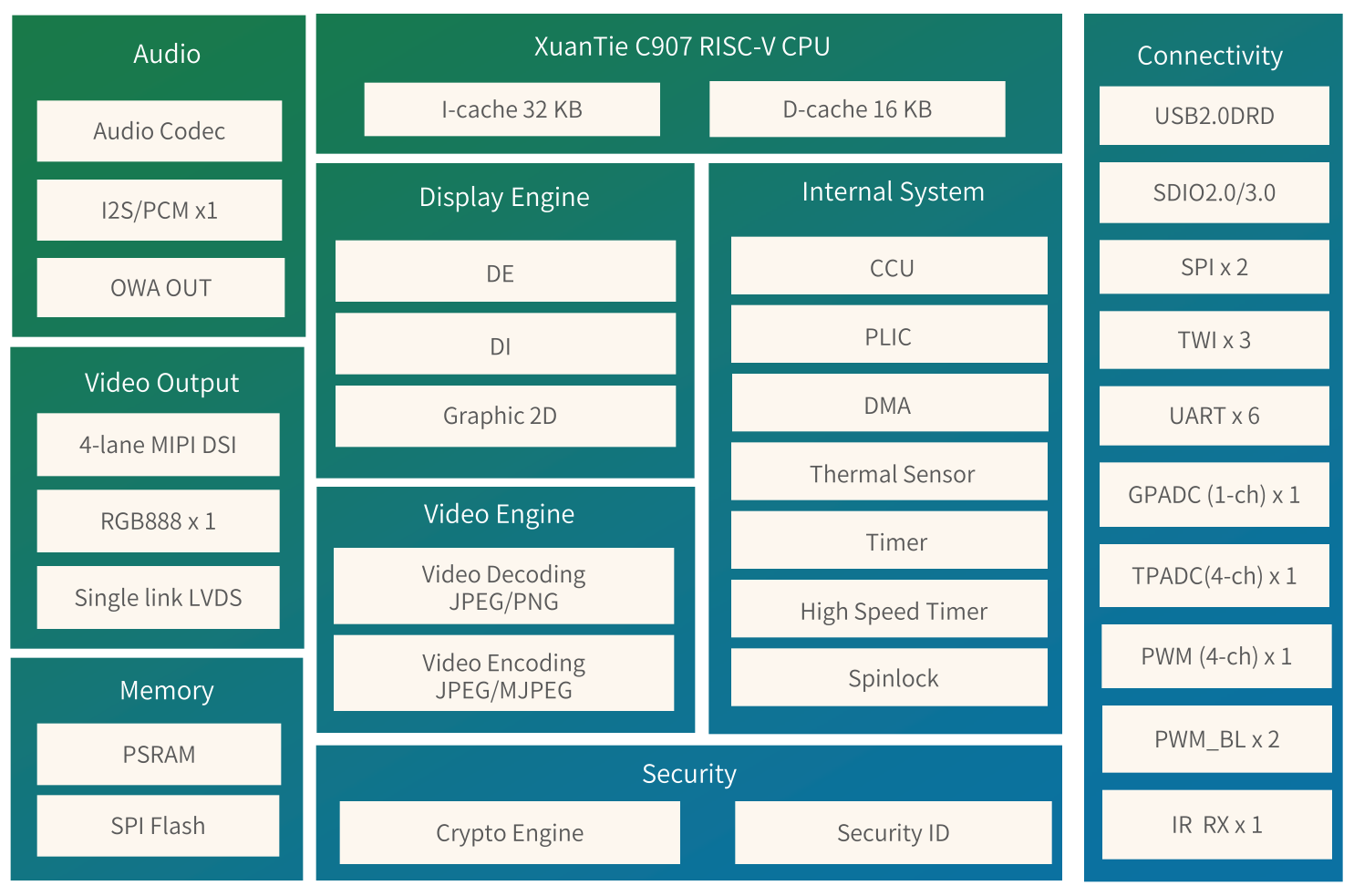

Краткое описание продукта Allwinner F101 «Smart Control and Display Processor» можно найти на сайте Whycan, поэтому имеется более подробная информация о F101, включая структурную схему и технические характеристики.
Технические характеристики Allwinner F101:
- CPU – T-Head XuanTie C907 RISC-V CPU @ 1.008 GHz с 32 KB I-cache + 16 KB D-cache
- Дисплейный движок
- Пост-обработка Allwinner Awonder1.1 Lite
- Деинтерлейс (DI) до 720p при 60 fps
- Аппаратный ускоритель G2D, поддерживающий функции поворота и микширования и другие
- Видеоядро
- Декодирование изображений
- JPEG до 16384×16384
- PNG до 2048×2048
- Видеокодирование
- JPEG/MJPEG до 720p @ 30fps
- Максимальное разрешение: 8192×8192
- Декодирование изображений
- Память
- F101S2-XXX – 8 МБ 16-битная PSRAM (SiP)
- F101S3-XXX – 16 МБ 16-битная PSRAM (SiP)
- Память – интерфейс SPI flash
- Видеовыход
- RGB888 до 1280×720 @ 60fps
- Single-link LVDS до 1366×768 @ 60fps
- 4-lane MIPI DSI до 1280×800 @ 60fps
- Аудио
- DAC
- Аналоговое аудио – HPOUT
- Цифровое аудио – I2S/PCM, OWA OUT
- USB – USB 2.0 DRD
- Прочие периферийные устройства
- SDIO2.0/3.0
- 2x SPI, 6x UART, 3x TWI (I2C)
- 4-кан. PWM, 2x PWM_BL, IR_RX
- 1-кан. GPADC, 4-кан. TPADC
- Безопасность – встроенное eFuse-хранилище объемом 512 бит
- Корпус – QFN68, 7 x 7 мм
YuzukiNeko пока не продается, но, возможно, скоро появится в продаже. Другое открытое аппаратное обеспечение от YuzukiHD, такое как Avaota A1 и Yuzuki Chameleon , в конечном итоге был продан в интернете. Один участник в ветке форума Whycan упоминает, что Allwinner F101 продается за 18 юаней, или около 2,70 долларов США. Это может означать, что плата YuzukiNeko или аналогичные разработки могут продаваться менее чем за 10 долларов.
