Система-на-модуле для периферийного ИИ Amlogic A311Y3 Cortex-A78/A55 обеспечивает до 8 TOPS

Модуль поставляется с объемом до 16 ГБ LPDDR5 и до 256 ГБ флеш-памяти eMMC, имеет 210 контактов, выведенных через кастеллированные кромки, а также предоставляется отладочная плата для оценки и ранней разработки программного обеспечения. В наши дни новые SoM или SBC на базе SoC Amlogic встречаются нечасто, поэтому рассмотрим модуль подробнее.

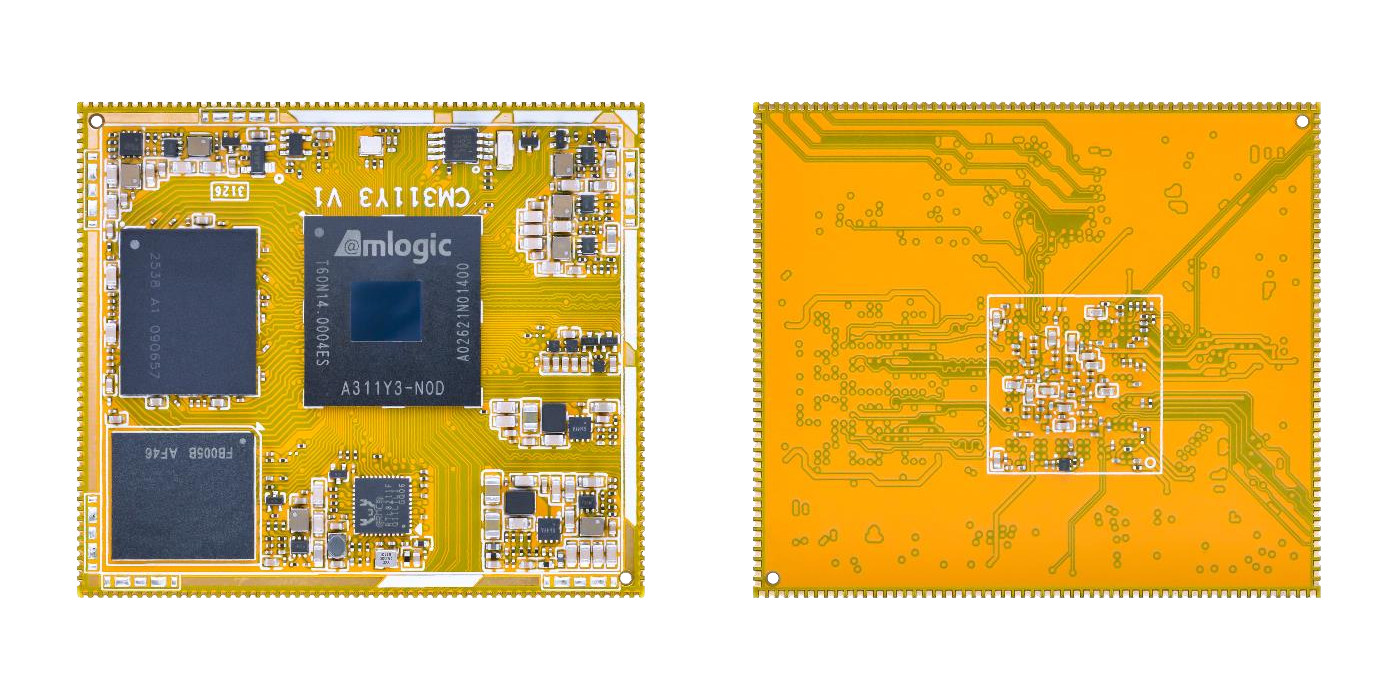

Система-на-модуле Boardcon CM311Y3

Технические характеристики CM311Y3:

• SoC — Amlogic A311Y3
  • CPU
    • 2 ядра ARM Cortex-A78 @ 2.4ГГц
    • 6 ядер ARM Cortex-A55 @ 2.0ГГц
    • ядро RISC-V для обработки системного управления
    • ядро RISC-V для постоянного управления питанием и Sensor Hub
  • GPU – Arm Mali-G625 MC1 с поддержкой OpenGL ES 3.2, Vulkan 1.4 и OpenCL 3.0
  • VPU
    • Видеодекодер – H.264 до 4Kp60; H.265, AV1, VP9, AVS3 до 4Kp120
    • Видеоэнкодер – H.264/H.265 до 4Kp60
  • ISP – разрешение 16 Мп
  • NPU – ускоритель ИИ производительностью 8 TOPS; поддерживает INT4, INT8, INT16, FP8, FP16 и BF16
  • DSP – HiFi 5
• Память – 4 ГБ, 8 ГБ или 16 ГБ LPDDR5/LPDDR5X
• Накопитель – 32 ГБ, 64 ГБ, 128 ГБ или 256 ГБ флэш-памяти eMMC
• Сеть – Realtek RTL8211H Gigabit Ethernet PHY
• Кастеллированные кромки (210 контактов) для несущей платы
  • Хранение данных – интерфейс SD-карт
  • Интерфейсы дисплеев
    • HDMI Tx
    • MIPI DSI/LVDS(A)
    • eDP/MIPI DSI/LVDS/VX1(B)
  • Вход камеры/видео – 2x MIPI CSI, HDMI Rx
  • Аудио – выход S/PDIF
  • Сеть – 2x Ethernet (2.5GbE и GbE из спецификаций A311Y3, но несущая плата ниже использует 2x GbE)
  • USB – USB 3.0, USB 3.0 DRD, USB 2.0
  • PCIe – PCIe 3.0 x2
  • Низкоскоростные интерфейсы ввода/вывода – UART, 2x I2C, GPIO, PWM и т. д.
  • Прочее – SDIO, IR Rx, Debug
• Напряжение питания — от 3,4 до 5,5 В постоянного тока
• Размеры – 52 x 45 мм (8-слойная PCB, QFN с шагом 0,9 мм)
• Вес – 10,7 грамма

Компания обеспечивает поддержку Android 16 с Linux 6.12.69 и U-Boot 2025.01, а также всеми необходимыми драйверами. Также предлагается «среда кросс-компиляции Ubuntu 22.04», что, вероятно, означает образ виртуальной машины с предустановленными Ubuntu 22.04, инструментами разработки и SDK.

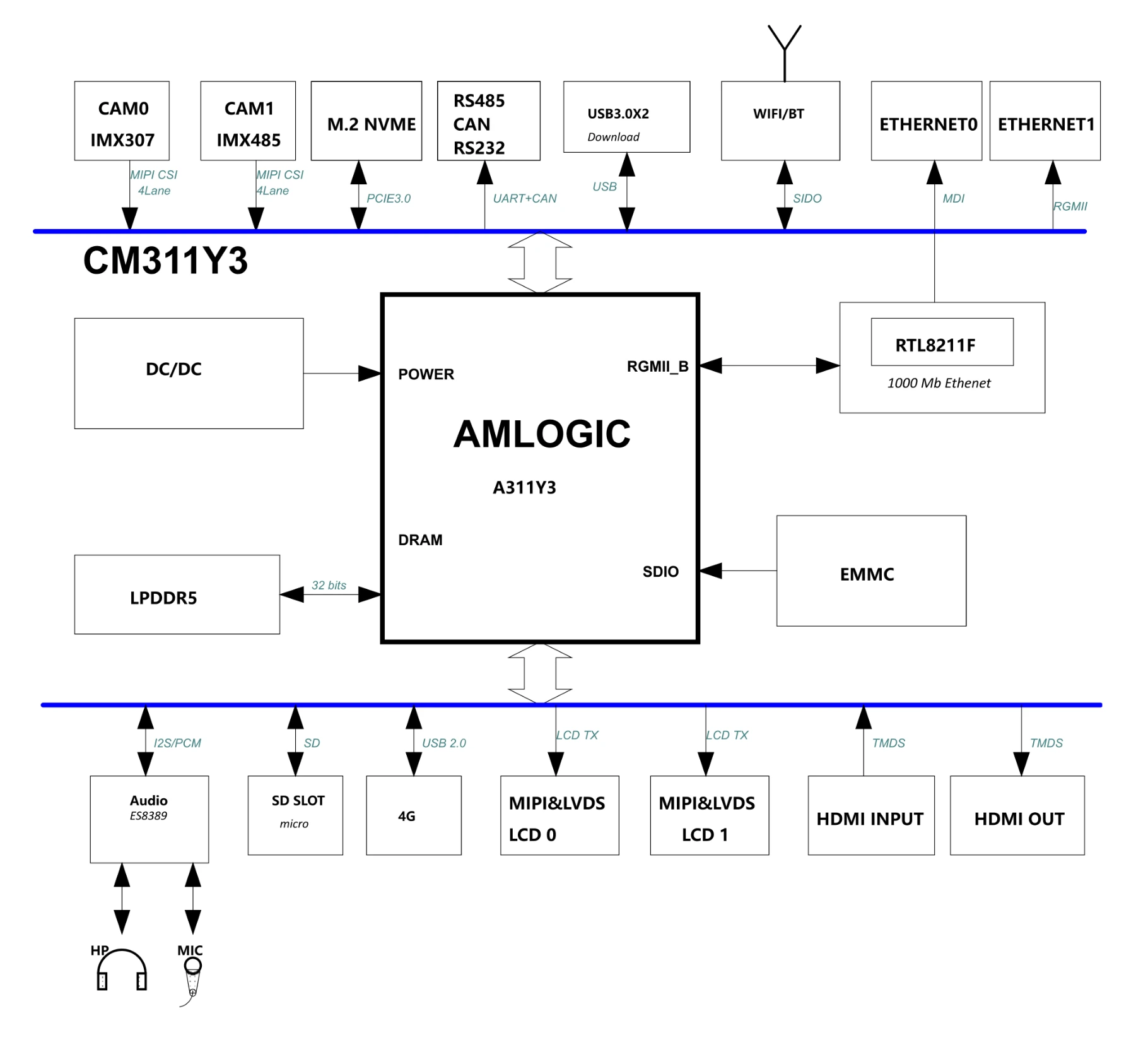

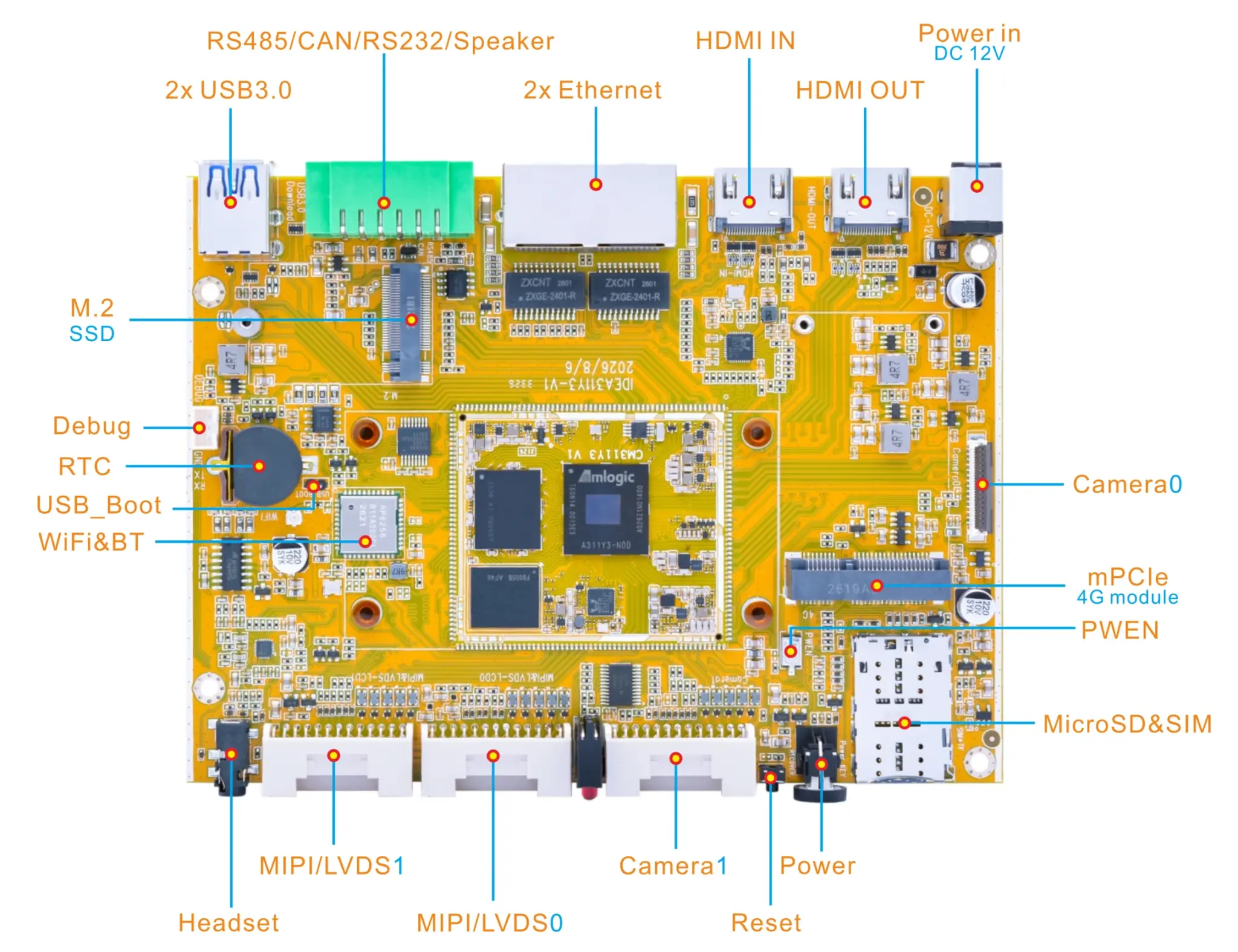

Отладочная плата Idea311Y3 на базе Amlogic A311Y3

Технические характеристики Idea311Y3:

• SoM – описанный выше модуль Boardcon CM311Y3, распаянный на плате
• Хранилище
  • Слот для карты MicroSD
  • NVMe SSD через слот M.2 M-Key
• Интерфейсы дисплея
  • HDMI 2.1, до 4K @ 60 Гц
  • 2x MIPI DSI, до 2560 x 1600 @ 60 Гц
• Вход камеры/видео
  • Вход HDMI 2.1a, до 4K @ 60 Гц
  • 2x 4-линейных MIPI-CSI
• Аудио
  • Разъём аудиовхода/выхода 3,5 мм
  • 2x динамика через 12-контактный съёмный клеммный блок
  • 8-канальное аудио через HDMI
• Сеть
  • 2x порта Gigabit Ethernet RJ45 через контроллеры Realtek RTL8211F-CG (один на модуле, один на несущей плате)
  • WiFi 5 (802.11ac/a/b/g/n) и Bluetooth 5.4
  • Опционально 4G LTE через разъем mini PCIe и слот для nano SIM-карты
• USB – 2 порта USB 3.0 Type-A
• Последовательный порт
  • 3-контактный последовательный порт для отладки
  • RS232 через 12-контактный съемный клеммный блок
  • RS485 через 12-контактный съемный клеммный блок
• Разное
  • Кнопки Reset, Power_EN и Power
  • RTC с разъемом для батареи
  • 2-контактный разъем для USB Boot
• Питание – вход 12В/3А постоянного тока через цилиндрический разъем питания
• Размеры – 155 х 115 мм

Отладочная плата поддерживается тем же SDK, что и модуль, и компания также может предоставить различные аксессуары, а именно модуль EC20 mini PCIe LTE, модуль камеры CMOS IMX415 8,29 Мп, модуль камеры CMOS IMX307 2,13Мп, адаптер питания 12В/3А (ЕС/США) и 10,1-дюймовый дисплей 1280 x 800 (MIPI DSI или LVDS).

Boardcon не предоставила никакой информации о ценах на новый системный модуль Amlogic A311Y3 и отладочную плату. Дополнительная информация может быть найдена на страница товара .
