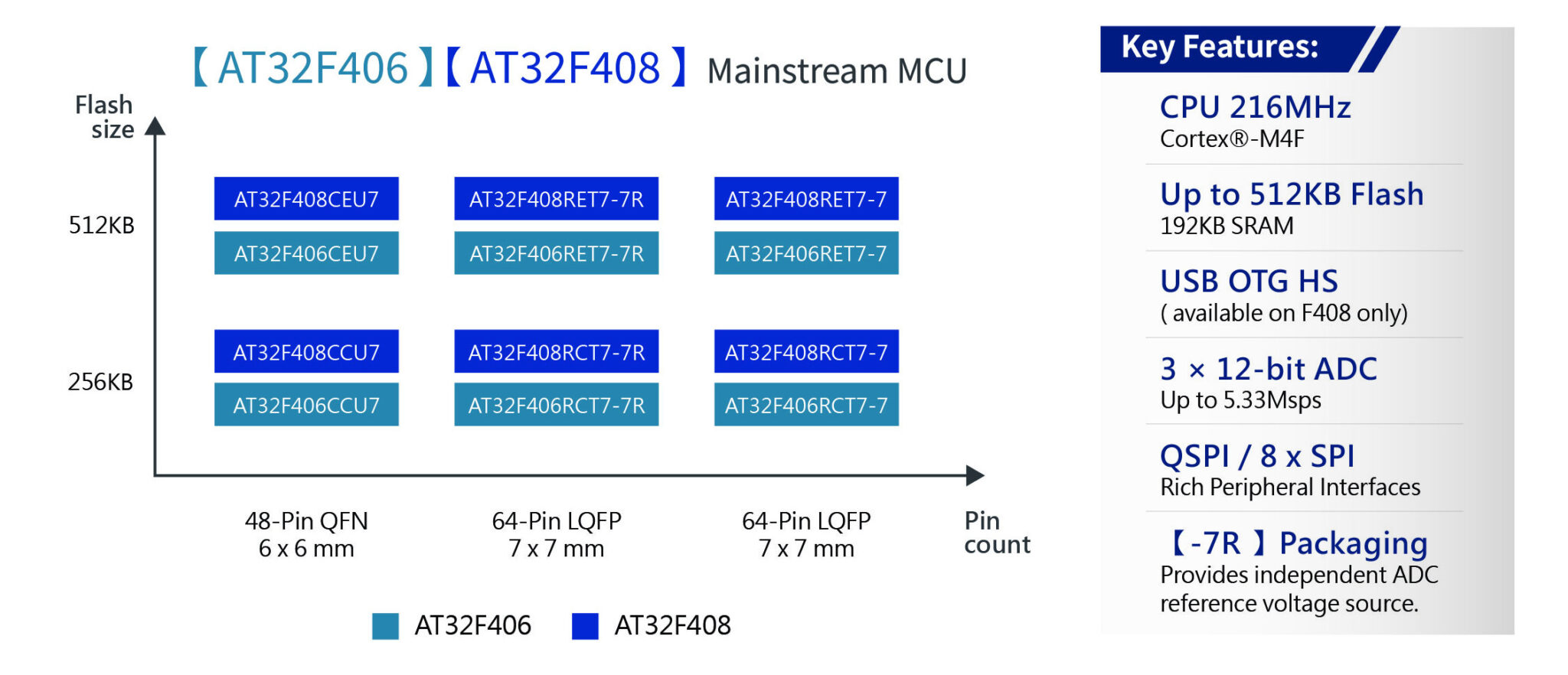

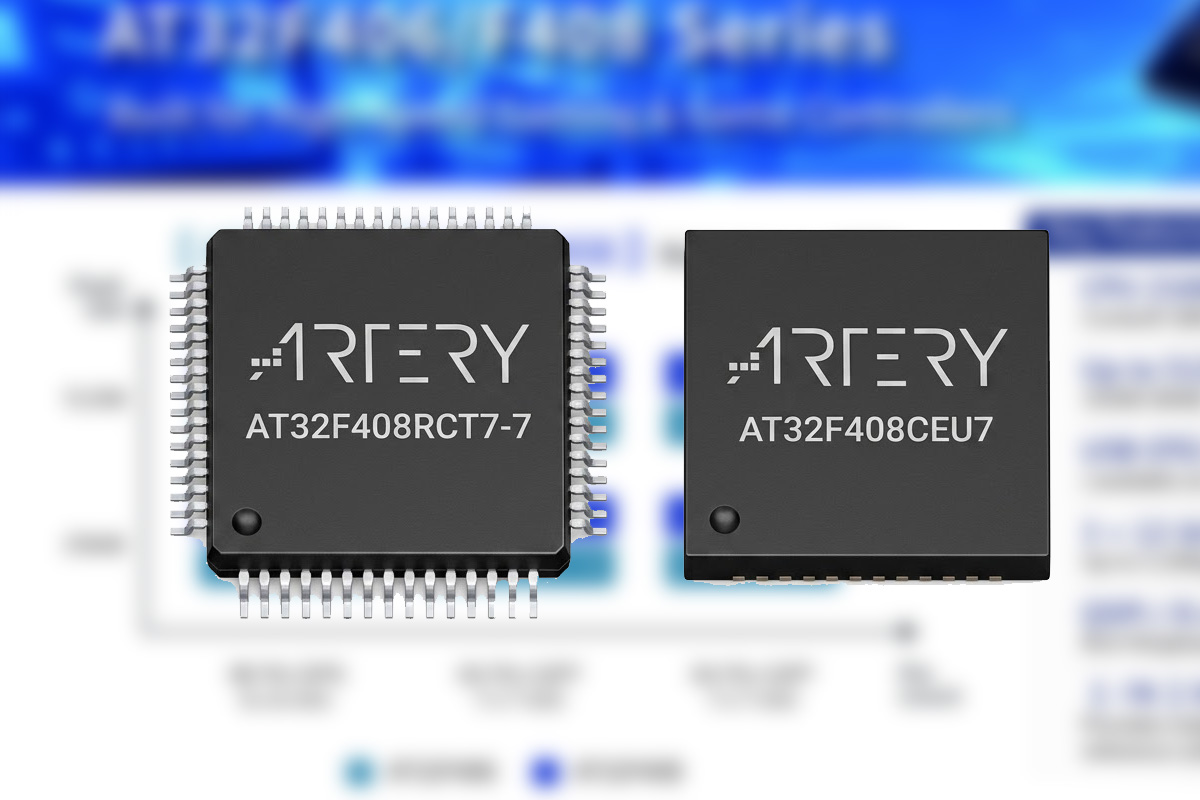

Artery Technology AT32F406 и AT32F408 — это два новых микроконтроллера на базе Arm Cortex-M4F с тактовой частотой до 216 МГц, причем модель F408 добавляет высокоскоростной USB OTG со встроенным PHY для промышленной автоматизации, Интернета вещей, USB-аксессуаров и игровых периферийных устройств.
Серии AT32F406/F408 обе поддерживают DSP-инструкции и блок операций с плавающей запятой (FPU), интегрируют до 512 КБ Flash-памяти и 192 КБ SRAM, а также 4 КБ OTP-памяти для критически важных данных и параметров. Микроконтроллеры также имеют интерфейс QSPI для расширения внешней Flash или RAM, и ряд цифровых и аналоговых периферийных интерфейсов.
Технические характеристики Artery AT32F406/AT32F408:
- Микроконтроллер — 32-разрядное ядро Arm Cortex-M4F с частотой до 216 МГц; также имеет блок защиты памяти (MPU) и DSP-инструкции
- Память/Хранилище
- от 128 КБ до 192 КБ SRAM
- от 256 КБ до 512 КБ Flash-памяти
- 26 КБ загрузочной памяти (настраивается как загрузчик или как обычная память инструкций/данных)
- 4 КБ OTP-памяти (однократно программируемая)
- Интерфейс QSPI для внешней SPI-Flash или SPI-RAM с поддержкой отображения адресов
- Периферия
- До 57 быстрых GPIO (AT32F406), 54 GPIO (AT32F408); почти все допускают 5 В
- USB – высокоскоростной контроллер USB 2.0 OTG (OTGHS) со встроенным PHY и выделенным буфером 4 КБ (только AT32F408).
- Низкоскоростные I/O
- До 3x интерфейсов I2C (поддержка SMBus/PMBus)
- До 8x интерфейсов SPI (до 36 Мбит/с) с мультиплексированным полудуплексным I2S
- До 6x интерфейсов USART и 2x интерфейсов UART (поддержка LIN, IrDA, разрешение драйвера RS485 и ISO7816)
- Аналоговые
- Три 12-битных АЦП с частотой 5,33 MSPS, до 16 внешних входных каналов, конфигурируемым разрешением (12/10/8/6 бит) и аппаратным оверсемплингом с эквивалентной разрядностью до 16 бит
- Выделенный вывод VREF+ (только для корпуса типа -7R LQFP64)
- Внутренний датчик температуры и внутреннее опорное напряжение
- EMUXC – контроллер внешнего мультиплексора (обеспечивает быстрое сканирование ADC без вмешательства CPU)
- Таймеры
- 16-битный 8-канальный продвинутый таймер с комплементарными каналами для ШИМ и генератором мертвого времени
- До 7x 16-битных и 1x 32-битных таймеров общего назначения.
- 2x 16-битных базовых таймера.
- 2x сторожевых таймера (обычного и оконного типа) и 1x 24-битный SysTick-таймер.
- Расширенный RTC (ERTC) с автопробуждением, точностью до долей секунды и аппаратным календарем.
- Тактовый генератор – внутренний высокоскоростной тактовый генератор 48 МГц (HICK)
- Разное
- Инфракрасный передатчик (IRTMR)
- 2x 7-канальных контроллера прямого доступа к памяти
- Модуль расчета CRC
- 96-битный уникальный идентификатор
- Интерфейсы отладки SWD и SWO
- Сброс при включении питания (POR), сброс при низком напряжении (LVR) и монитор напряжения питания (PVM)
- Питание – от 2,4 В до 3,6 В
- Корпуса – LQFP64 (7×7 мм); QFN48 (6×6 мм)
- Диапазон температур – от -40°C до +105°C
С точки зрения программного обеспечения, AT32F406/F408 поддерживаются AT32 IDE от Artery Расширение VS Code, Workbench, AI Studio и инструменты AT-Link. В их состав также входит sLib, которая защищает выбранные области флэш-памяти от чтения, сохраняя при этом возможность выполнения кода и помогая защитить проприетарное программное обеспечение. Artery также предоставляет библиотеки BSP, документацию и руководство по переходу с AT32F405 на AT32F408.

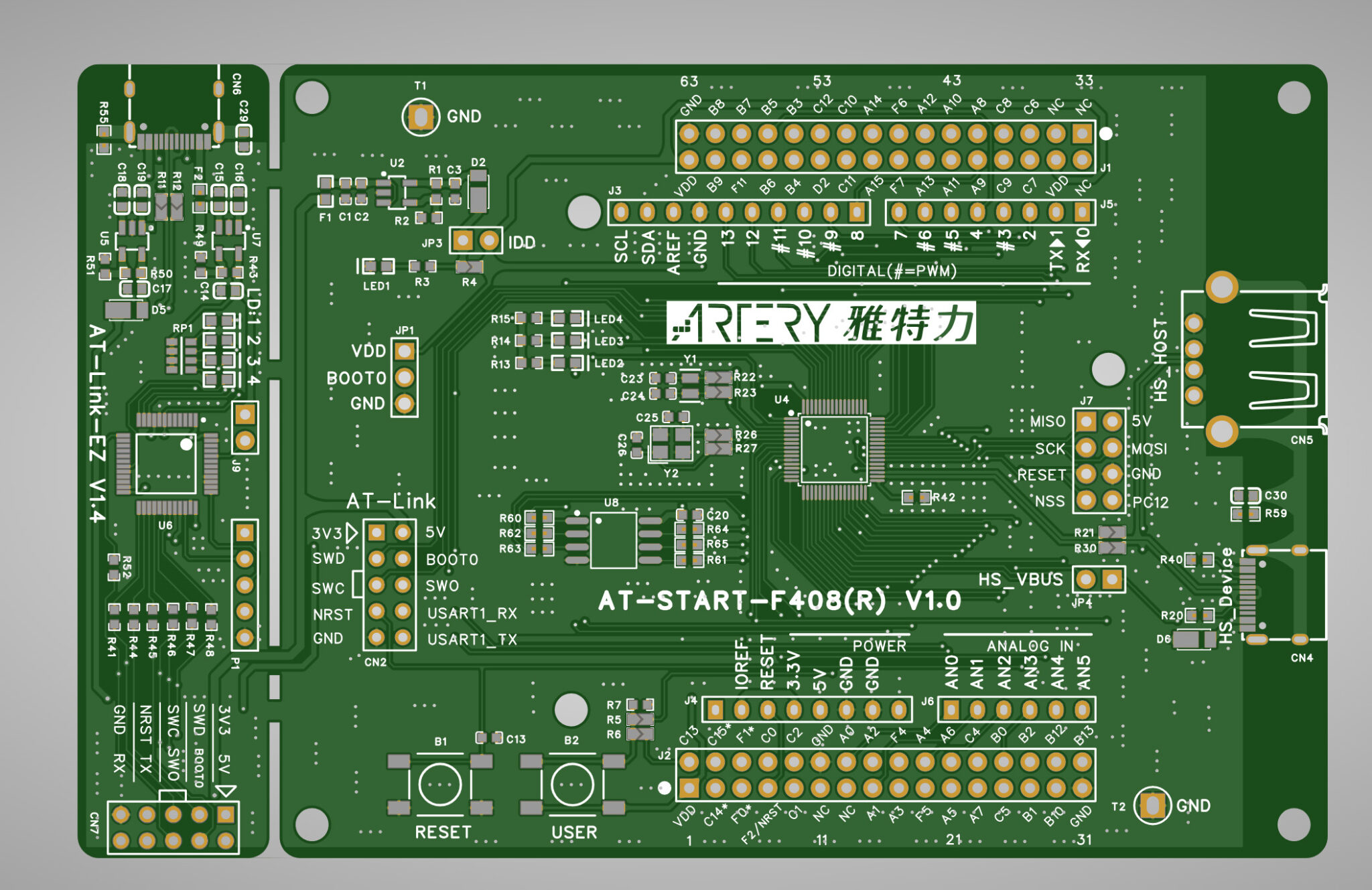

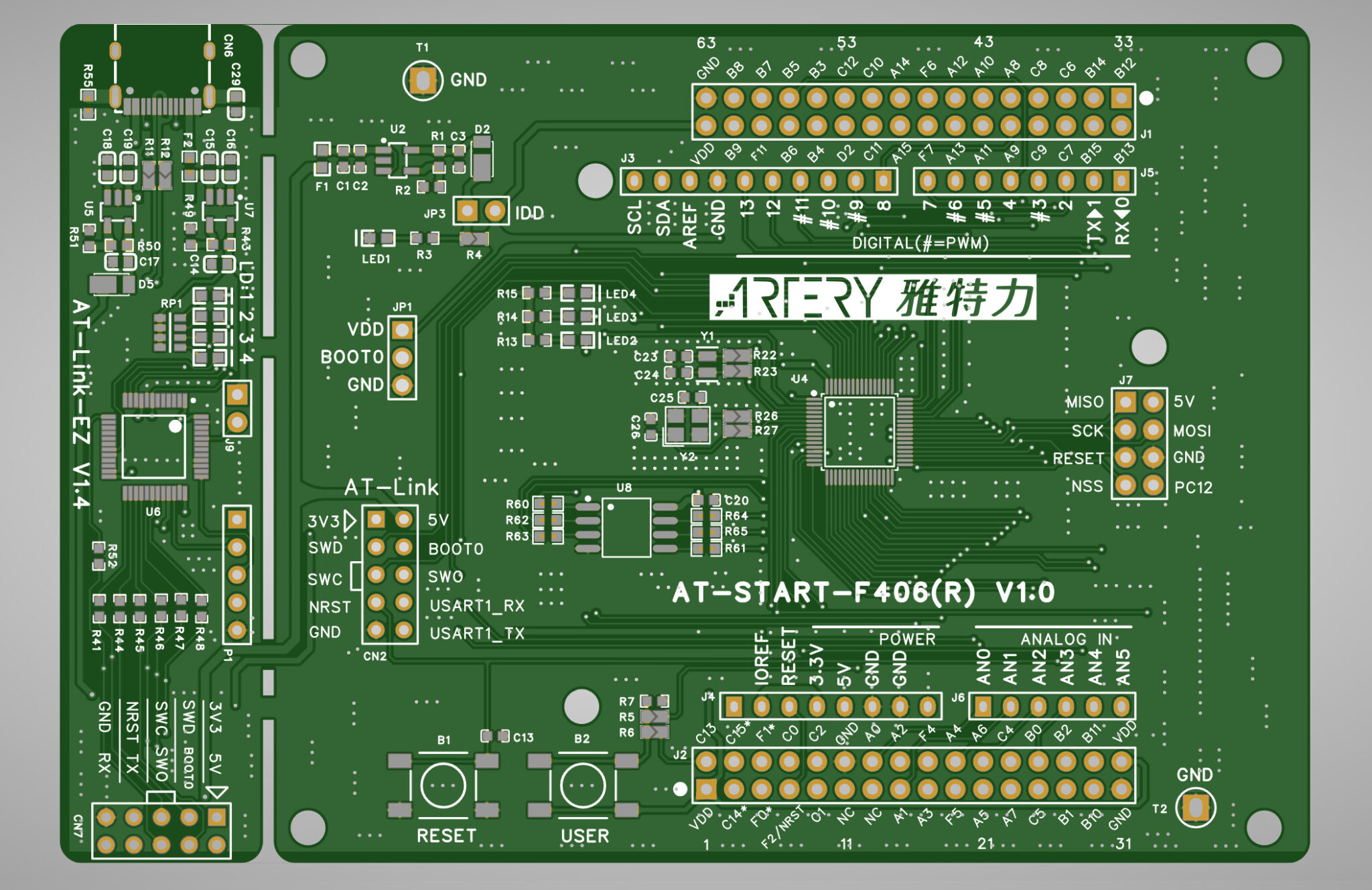

Чтобы помочь разработчикам быстро начать работу, Artery выпустила AT-START-F406 и AT-START-F408 оценочные платы вместе с новыми MCU. Они оснащены совместимыми с Arduino разъемами для установки существующих щитов и быстрого прототипирования. На момент написания можно было найти документацию только для обеих плат разработки, но информация о покупке отсутствует.
Artery не слишком хорошо известна, но о ней писали в 2023 году как о плате-клоне “Black Pill” оснащался микроконтроллером AT32F403ACGU7 Cortex-M4F компании, который сам по себе является заменой без доработок (но не прямым клоном) серии STM32F103 от ST. Новые микросхемы AT32F406/AT32F408, судя по всему, не обеспечивают аналогичной совместимости с какими-либо артикулами STM32.
Микроконтроллеры AT32F406 и AT32F408 в настоящее время находятся на этапе предоставления образцов, массовое производство уже запущено. Более подробная информация и документация доступны на соответствующих страницы товаров и в пресс-релизе .
