Banana Pi BPI-AI2N — это система-на-модуле (SoM) на базе микропроцессора Renesas RZ/V2N с четырёхъядерным Arm Cortex-A55 и ускорителем DRP-AI3 производительностью 15 TOPS (в разреженном режиме) для задач Vision AI.

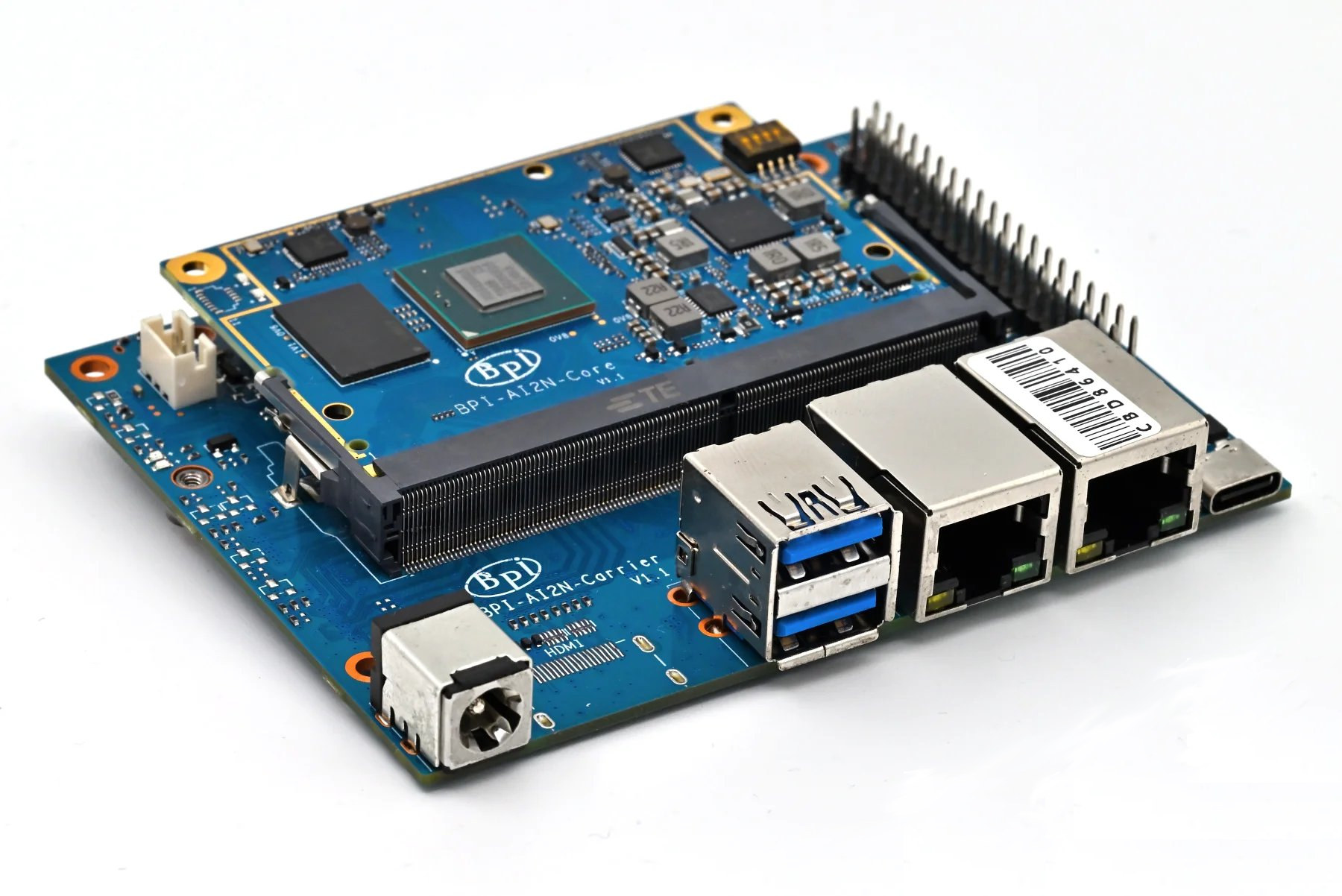

Модуль оснащён 8 ГБ LPDDR4x, 32 ГБ eMMC-флэш, 64 МБ SPI-флэш, двумя контроллерами Gigabit Ethernet, PMIC и выводит все I/O через 260-контактный разъём SO-DIMM. Компания также предлагает несущую плату по мотивам Jetson Nano с разъёмом MIPI DSI, двумя разъёмами MIPI CSI, двумя портами GbE RJ45, двумя портами USB 3.0, слотом M.2 для NVMe SSD, 40-контактной колодкой GPIO и другими интерфейсами.

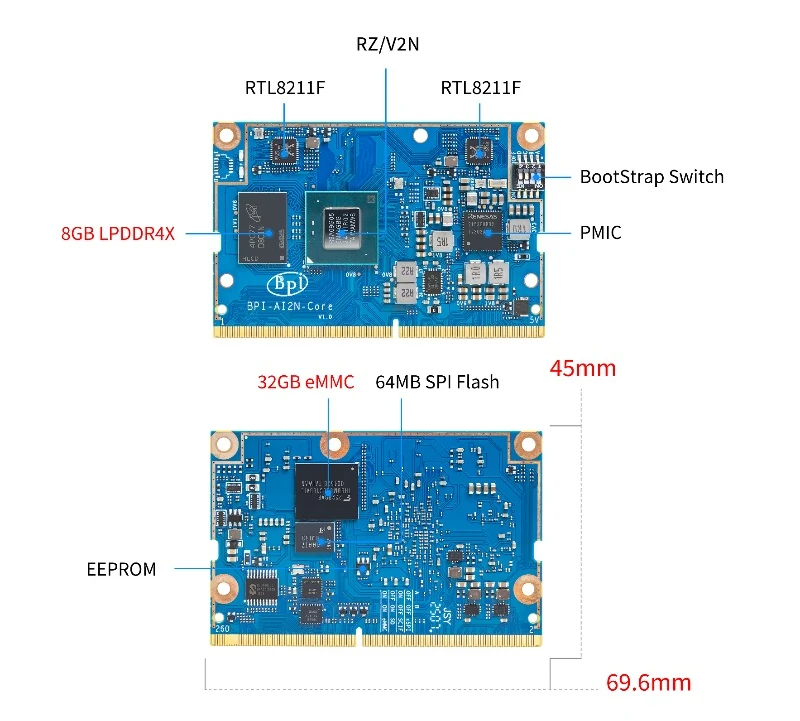

Технические характеристики SoM Banana Pi BPI-AI2N-Core:
- SoC – Renesas RZ/V2N
- CPU
- Четырёхъядерный Arm Cortex-A55 @ 1.8 ГГц
- Arm Cortex-M33 @ 200 МГц
- GPU – Arm Mali-G31 3D-графический движок (GE3D) с поддержкой OpenGL ES 3.2 и OpenCL 2.0 FP
- VPU – кодирование и декодирование
- H.264 – до 1920×1080 при 60 кадр/с (по спецификациям Renesas, но SOMDEVICES также упоминает до 4K при 30 кадр/с)
- H.265 – до 3840×2160 при 30 кадр/с
- AI-ускоритель – DRP-AI до 4 плотных TOPS / 15 разреженных TOPS
- CPU
- Системная память – 8 ГБ LPDDR4X
- Хранилище
- 32 ГБ eMMC флэш-памяти
- 64 МБ SPI NAND флэш-памяти
- EERPOM
- Сетевые интерфейсы – 2 контроллера RealTek RTL8211F Gigabit Ethernet
- 260-контактный краевой разъём SO-DIMM для ввода/вывода
- Прочее – переключатель Bootstrap
- Питание – встроенный PMIC
- Габариты – 69.6 x 45 мм

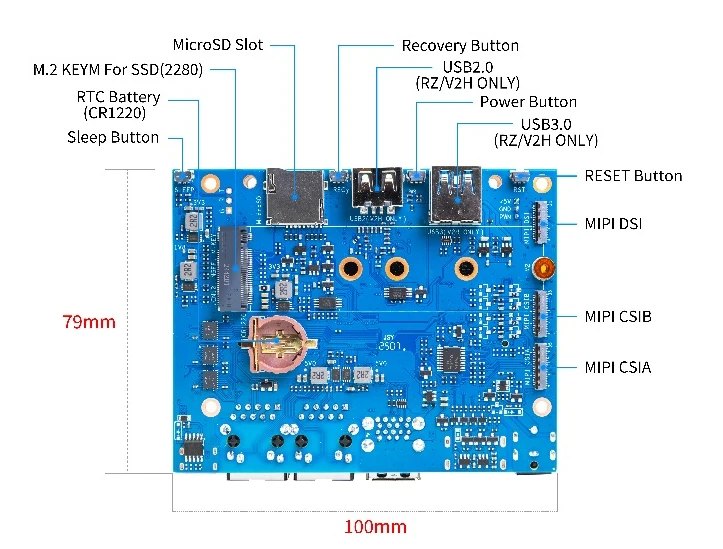

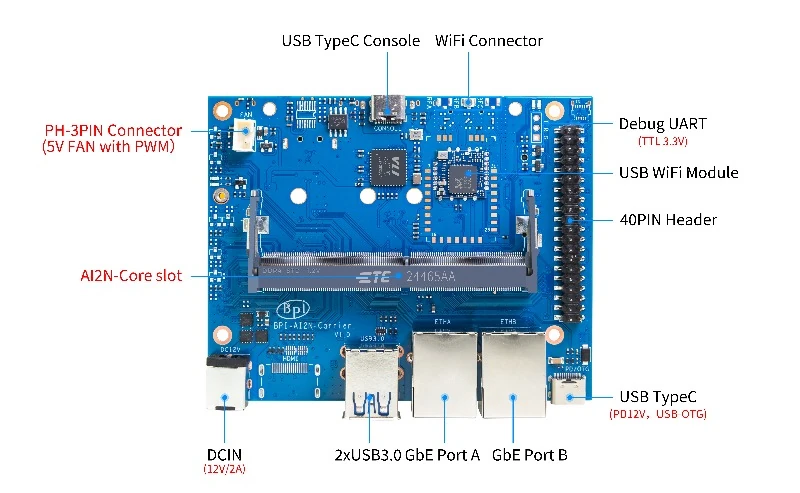

Технические характеристики несущей платы Banana Pi BPI-AI2N:
- Поддерживаемый SoM – BPI-AI2N-Core, описанный выше
- Хранилище
- Разъём M.2 Key-M 2280 для NVMe SSD
- Слот для карт MicroSD
- Интерфейс дисплея – разъём MIPI DSI
- Интерфейсы камер – 2 разъёма MIPI CSI
- Сетевые интерфейсы
- 2 порта Gigabit Ethernet RJ45
- Wi-Fi 5 и Bluetooth 4.2 через USB-модуль RTL8821CU
- USB
- 2x порта USB 3.0 Type-A
- 1x порт USB-C для OTG и питания
- Расширение
- 40-контактный разъем GPIO
- Отладка
- 3-контактный разъем отладочного UART (не распаян)
- консольный порт USB Type-C
- Разное
- Кнопки сна, питания и восстановления
- 3-контактный разъём вентилятора (5 В, PWM)
- RTC + держатель батареи CR1220
- Питание – 12 В через USB-PD или разъём постоянного тока
- Размеры – 100 x 79 мм
Хотя несущая плата выглядит как несущая плата NVIDIA Jetson Nano, модуль BPI-AI2N и несущая плата не совместимы с распиновкой Jetson Nano/NX. Несущая плата также предназначена для работы с будущим модулем Banana Pi BPI-AI2H на базе Renesas RZ-V2H, обеспечивающим более высокую производительность ИИ (8 TOPS, 80 TOPS в разреженном режиме) и поддерживающим дополнительные порты USB. Документация по нему ограничена на данном этапе, и он не продаётся, поэтому подробное рассмотрение — в другой раз.
Документация для модуля BPI-AI2N и платы-носителя лучше (хотя и не совсем идеальна): есть основные характеристики, PDF-схемы и ссылки на образы Yocto и Armbian, а также BSP на основе Linux 6.1. Чтобы получить представление о возможностях и производительности модуля и devkit, можно посмотреть обзор на Mehatronika (на сербском), который включает различные бенчмарки и тесты образов Armbian и Yocto. Обзор положительный, за исключением того, что вентилятор и камера не работали в Armbian. Это, вероятно, довольно серьёзная проблема для системы «Vision AI»….

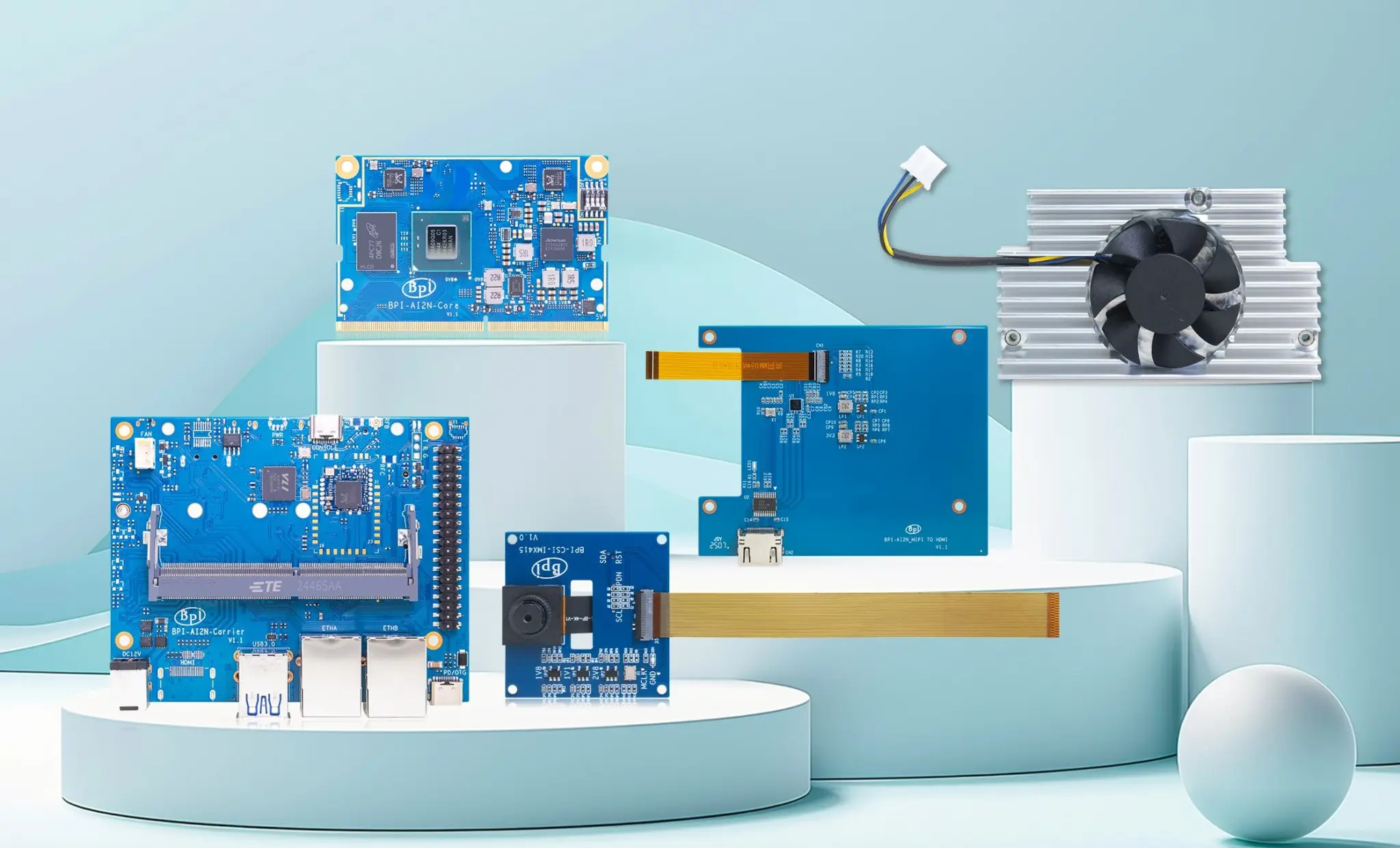

Banana Pi продаёт аппаратное обеспечение BPI-AI2N на AliExpress следующим образом:
- BPI-AI2N-Core система-на-модуле – $266
- Плата BPI-AI2N-Carrier – $26.70
- Комплект радиатора с вентилятором – $6.70
- Модуль камеры – $21.28
- Опциональная плата-адаптер MIPI-HDMI – $14.36
Ранее рассматривались другие модули Renesas RZ/V2N от Geniatech , SOMDEVICES , и IMD Technologies , но эти компании, занимающиеся встраиваемыми системами, обычно фокусируются на B2B-бизнесе. Banana Pi упрощает покупку без обращения в отдел продаж или к FAE…
