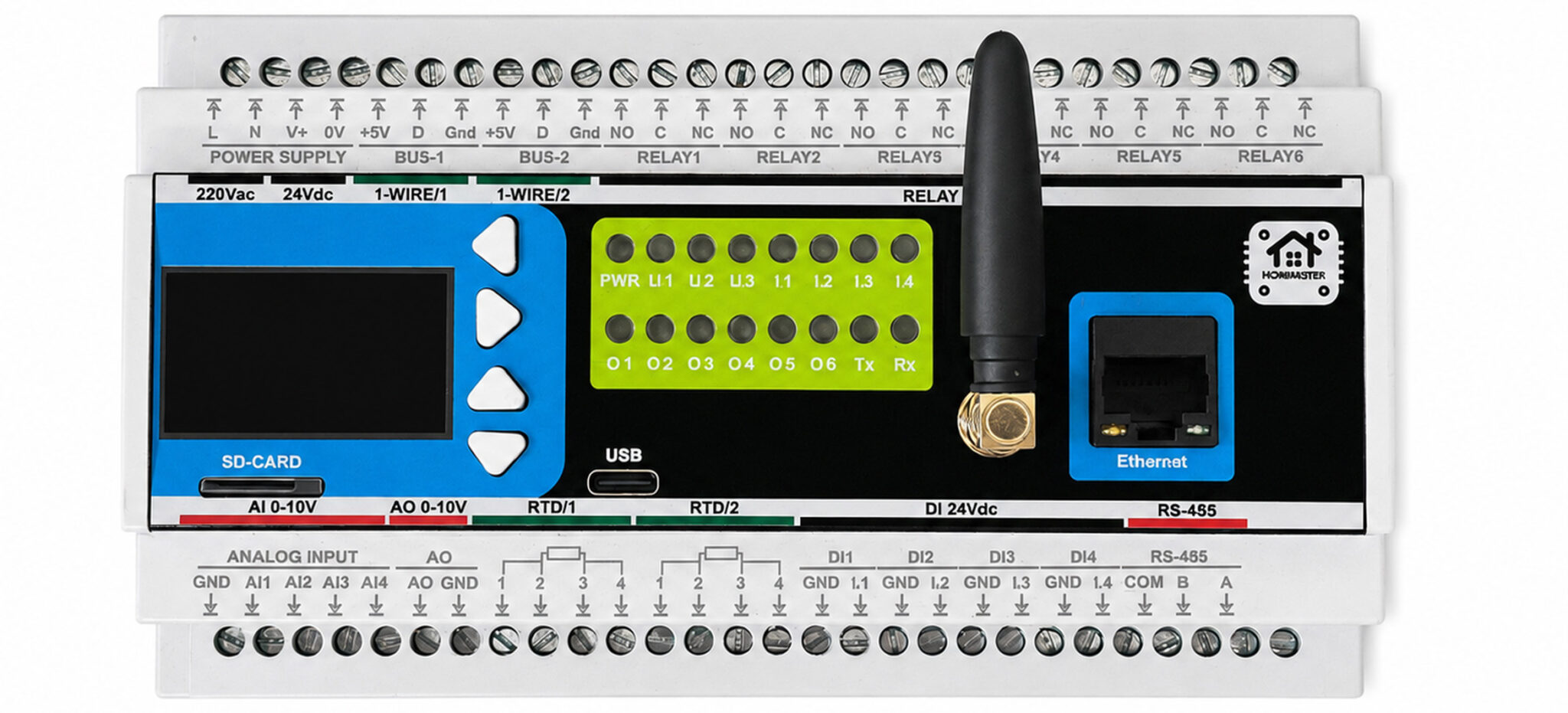

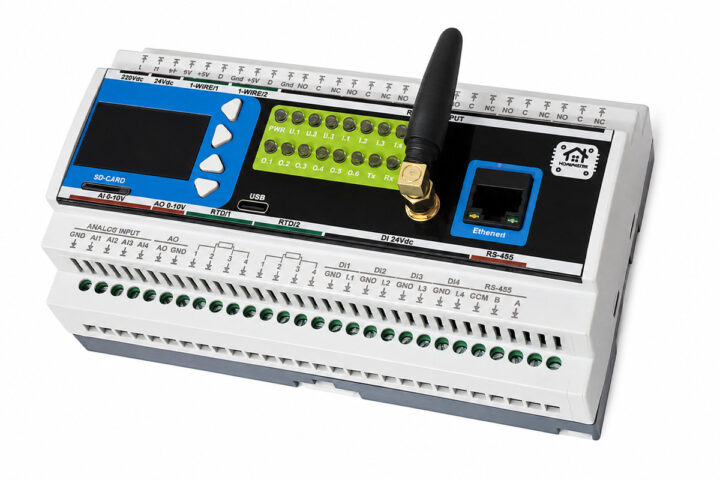

HomeMaster MiniPLC – ESP32-контроллер PLC на DIN-рейке для Home Assistant

Устройство оснащено релейными выходами, четырьмя изолированными цифровыми входами 24 В, аналоговыми входами 0–10 В, одним аналоговым выходом 0–10 В, RTD-каналами PT100/PT1000, шинами 1-Wire и интерфейсом RS-485 Modbus RTU. Оно также включает OLED-дисплей 128 × 64, четыре кнопки, 12 светодиодов, зуммер, RTC, слот для microSD и опциональный Ethernet 10/100 Мбит/с, с поддержкой питания 24 В DC или 85–265 В AC.

Технические характеристики HomeMaster MiniPLC:

• Беспроводной модуль –   ESP32-WROOM-32D-N16 (припаян на обратной стороне PCB)
  • SoC – ESP32 двухъядерный беспроводной микроконтроллер
    • CPU – двухъядерный 32-битный микропроцессор Xtensa @ 240 МГц
    • Память – 520KB внутренней SRAM
    • Хранилище – 16 MB флеш-памяти
    • Беспроводная связь – Wi-Fi 802.11b/g/n и Bluetooth (4.2 и BLE)
  • Внешняя антенна Wi-Fi (SMA)
• Хранилище – слот для карт MicroSD
• Дисплей – OLED-дисплей 128 × 64
• Сеть
  • Wi-Fi 2.4 ГГц (встроенный в ESP32)
  • Опциональный Ethernet 10/100 Мбит/с через встроенный PHY LAN8720 (ESPHome не позволяет одновременно использовать Wi-Fi и Ethernet)
• Вводы/выводы
  • Реле – 6x реле HF115F SPDT (рассчитаны на ток до 3 А @ 250 В переменного тока )
  • Цифровые входы – 4x изолированных цифровых входа 24 В, сухой контакт (соответствует IEC 61131-2 с входным каскадом ISO1212)
  • Аналоговые входы – 4x аналоговых входа 0–10 В, 16-бит (через ADS1115)
  • Аналоговый выход – 1x аналоговый выход 0–10 В, 12-бит (через MCP4725)
• Последовательный порт – ведущий порт RS-485 Modbus RTU (оборудован 3x TVS-диодами SMAJ6.8CA, PTC-предохранителями 1,5 А, синфазным дросселем и защитным смещением)
• Интерфейсы датчиков температуры
  • 2× канала PT100/PT1000 RTD (с использованием MAX31865)
  • 2× шины 1-Wire для датчиков DS18B20
• Разное
  • 4x кнопки на передней панели
  • 12 светодиодных индикаторов состояния
  • Встроенный зуммер
  • PCF8563 RTC (держатель батареи в комплекте, батарея не установлена)
• Питание – 24 В постоянного тока или 85–265 В переменного тока (поддерживается только один вход одновременно)

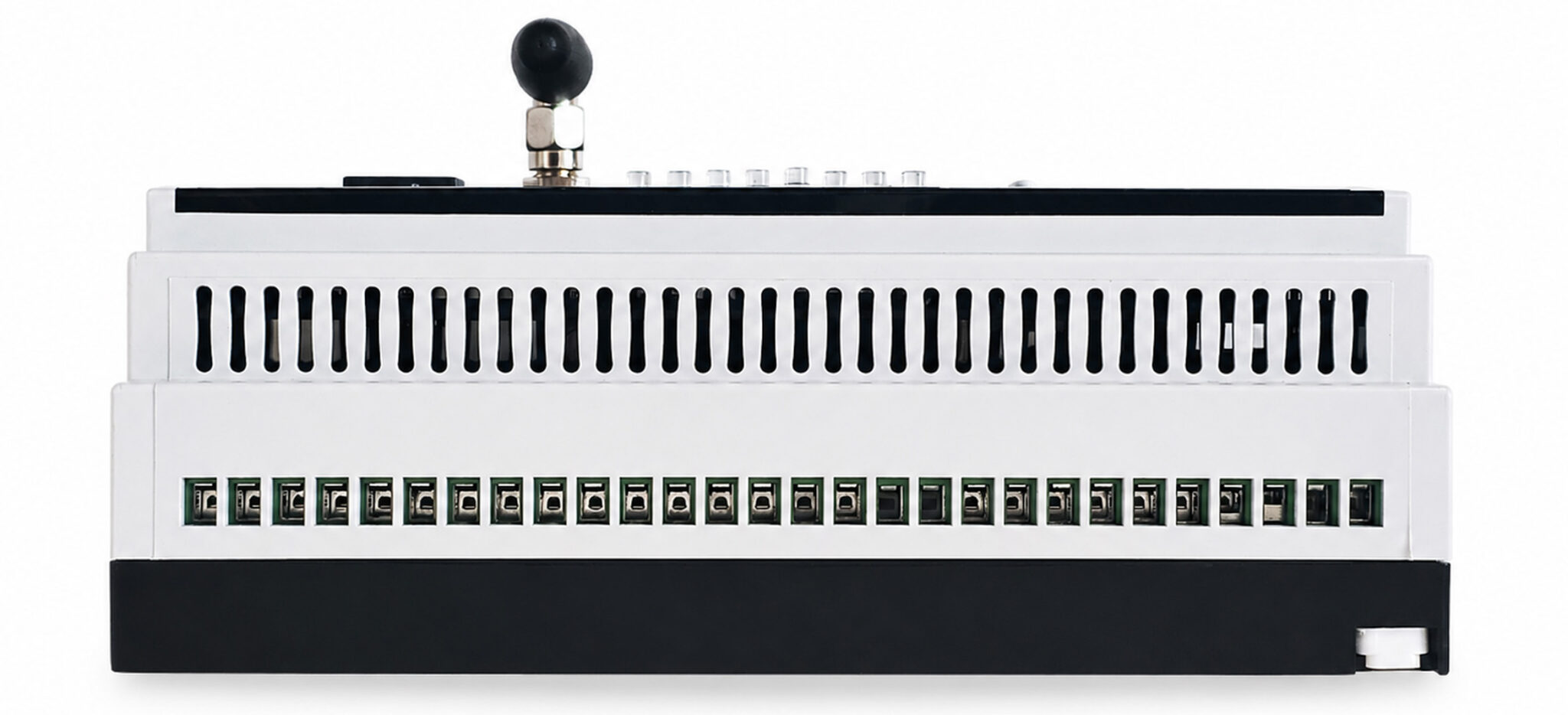

• Размеры – 157,4 × 91 × 58,4 мм (ширина 9 DIN-модулей; корпус для монтажа на DIN-рейку, степень защиты IP20)
• Вес – 300 граммов
• Диапазон температур – рабочая: от 0°C до +40°C; хранение: от -10°C до +55°C
• Сертификация: маркировка CE с подписанной декларацией о соответствии ЕС; испытания на EMC проведены лабораторией Idvorsky Laboratories (EN 55032 класс B излучение, EN 55035 помехоустойчивость)

Контроллер поставляется с предустановленным ESPHome и подключается напрямую к Home Assistant через локальную сеть, без облачных сервисов. Он также официально признан Open Home Foundation как “Made for ESPHome,” что подтверждает его совместимость с экосистемой ESPHome. Аппаратное обеспечение является открытым по лицензии CERN-OHL-W v2, а прошивка/конфигурации доступны по лицензии MIT. Схемы, документация и Декларация о соответствии ЕС также доступны на GitHub .

Для безопасности MiniPLC поддерживает EN 18031-1 и использует зашифрованный нативный API. Каждое устройство генерирует собственный ключ шифрования при настройке вместо использования общего ключа, при этом первоначальная настройка разрешена только в течение 15-минутного окна после включения питания. HomeMaster также перечисляет несколько ограничений. Устройство предназначено для установки внутри помещений при температуре от 0 до +40 °C, в то время как предел реле 3 А означает, что для более тяжелых или индуктивных нагрузок требуется внешний контактор. Входы RTD также используют общие GPIO с USB-последовательным интерфейсом, поэтому включение RTD отключает USB-последовательный логгер.

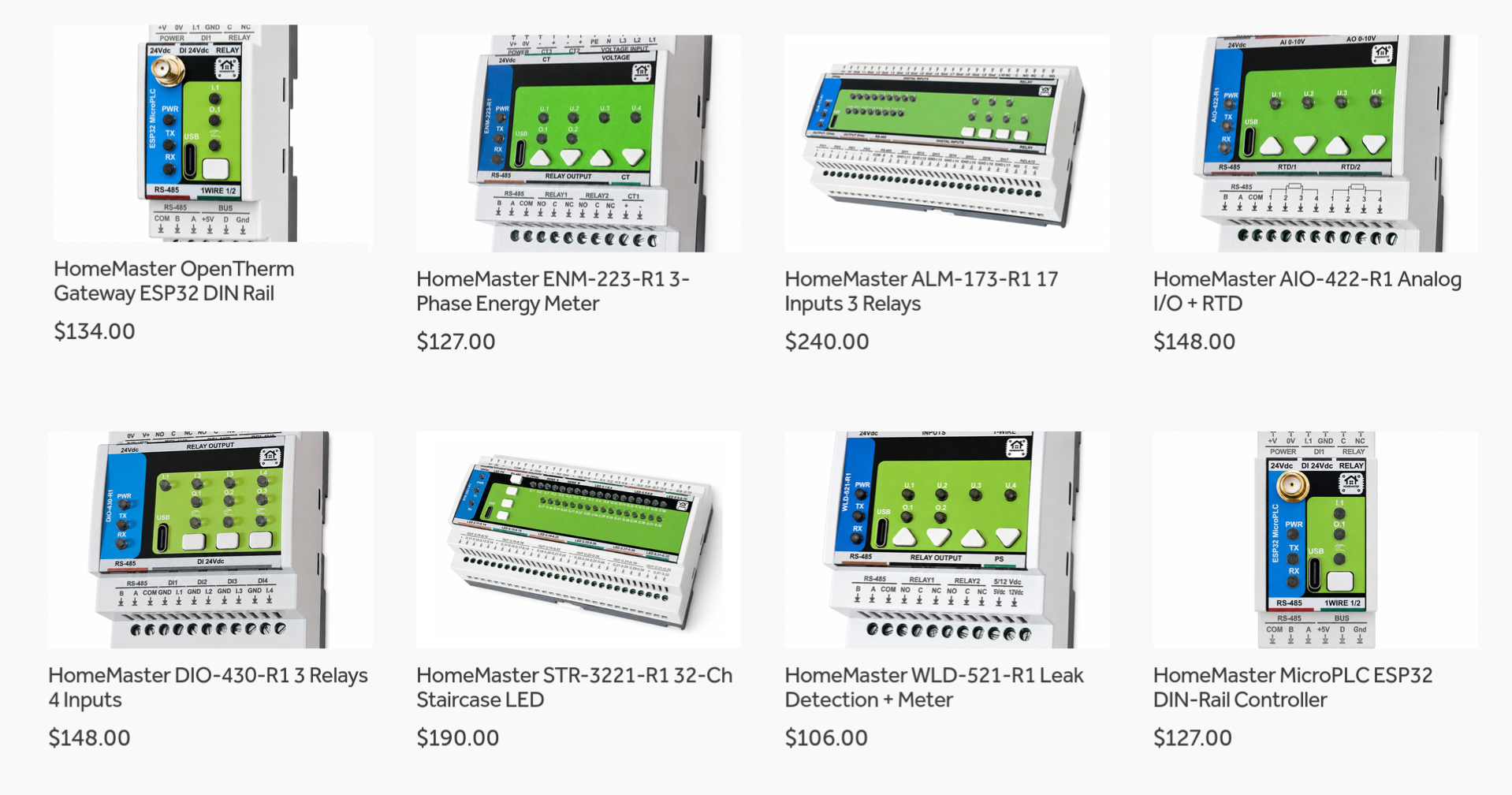

HomeMaster MiniPLC доступен на Tindie за $324 плюс доставка. В комплект входят контроллер MiniPLC, внешняя Wi-Fi антенна и руководство пользователя. Доставка в настоящее время ограничена ЕС, поэтому покупатели за пределами региона не могут заказать его напрямую в магазине. MiniPLC — это лишь один элемент экосистемы HomeMaster, и, как показано на скриншоте выше, компания также предлагает дополнительные модули, такие как трёхфазный счётчик электроэнергии, ALM-173-R1 с 17 входами и 3 реле, AIO-422-R1 с 4 аналоговыми входами, 2 аналоговыми выходами и 2 каналами RTD и т.д. Они предназначены для работы с MicroPLC или меньшим, более дешёвым контроллером MicroPLC ESP32 DIN-Rail.
