Waveshare PiRack-M6F — это комплект для многоузлового серверного кластера на базе Raspberry Pi 4/5, предназначенный для 10-дюймовых 2U стоек и поддерживающий до шести одноплатных компьютеров Model B, со всеми портами, выведенными на переднюю панель.
Ранее уже рассказывалось о стоечных креплениях для одноплатных компьютеров Raspberry Pi, в том числе о таких продуктах, как KKSB 10-дюймовые и 19-дюймовые стоечные панели и стоечные крепления MyElectronics для 19-дюймовых стоек 2U и 3U , но это в основном механические решения. PiRack-M6F добавляет несколько дополнительных плат, чтобы вывести все порты Raspberry Pi на переднюю панель, добавить отладочный разъем (только для Pi 5) и винтовую клемму сзади для питания 5 В. Он также поддерживает HAT и дополнительные платы, например, для добавления поддержки PoE.

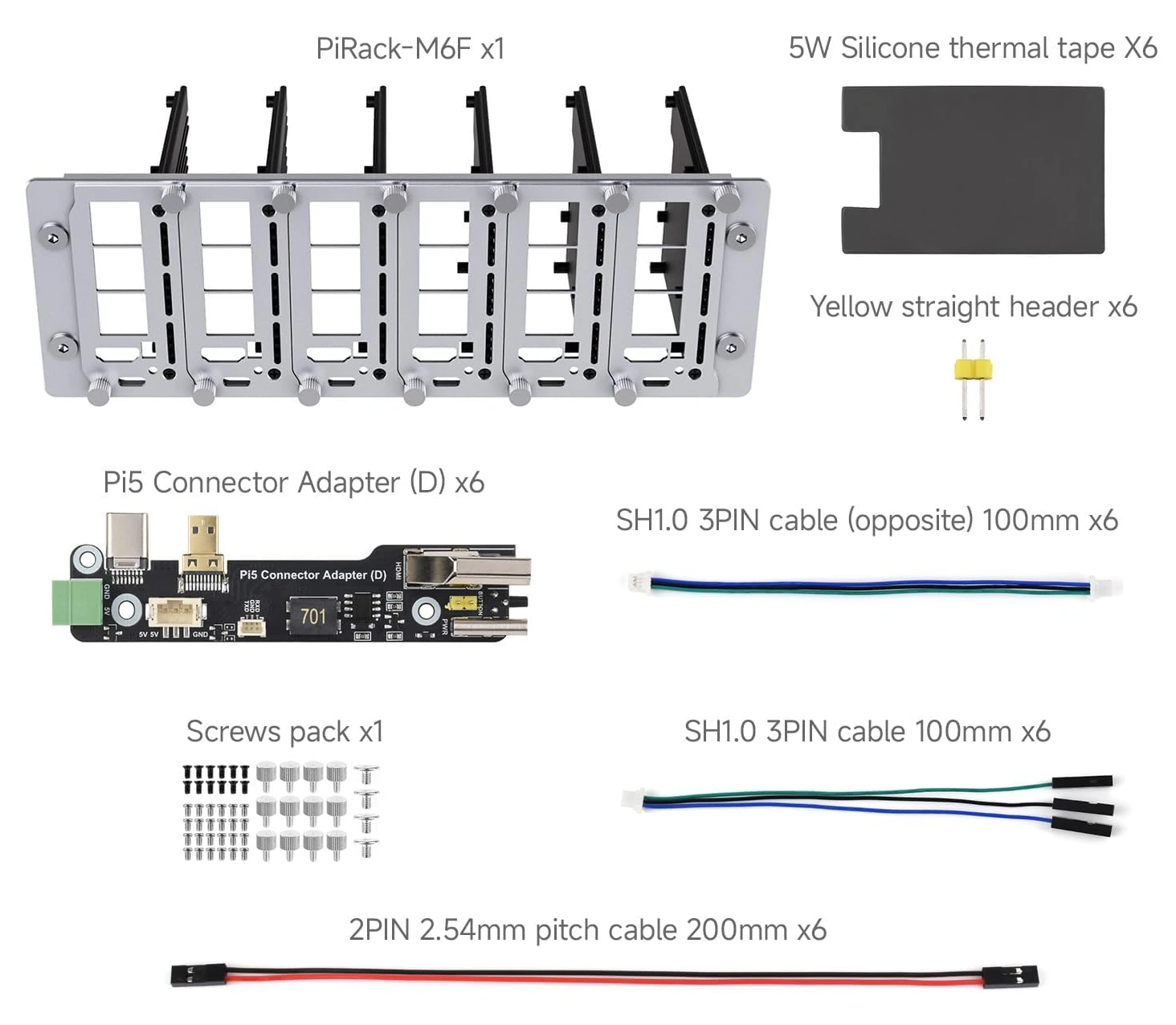

Комплектация и особенности Waveshare PiRack-M6F:
- Стойка PiRack-M6F из алюминиевого сплава с монтажным пространством высотой 2U
- Предназначен для 6 Raspberry Pi 4/5
- Габариты – помещается в объем 254 x 88 x 85 мм

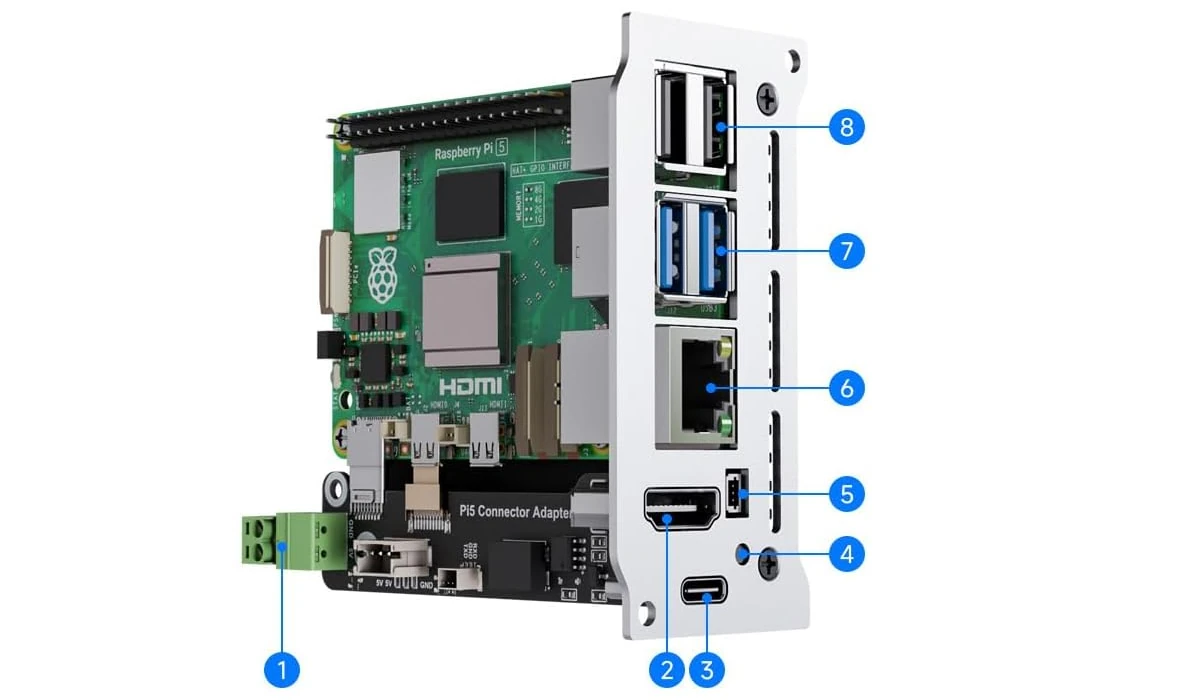

- 6x Адаптер разъема Pi 5 (D) плат, каждая с
- Подключение к хосту – порты Mini HDMI и USB-C для Raspberry Pi 4/5
- Видеовыход – полноразмерный порт HDMI
- USB – 1x порт USB Type-C для питания и данных
- Отладка – отладочный порт UART (5) (только для Raspberry Pi 5)
- Разное – кнопка питания (4) (только для Raspberry Pi 5); длительное нажатие для принудительного выключения, короткое нажатие для мягкого выключения или включения
- Питание – 5 В постоянного тока через винтовую клемму питания (1) или USB-C (3)
- 6x 5W силиконовая термолента
- 6x желтые прямые штыревые разъемы
- 6x 3-контактные 100 мм кабели и 6x 3-контактные 100 мм кабели (другой тип) для отладочного порта
- 6 кабелей с шагом 2,54 мм длиной 200 мм для кнопки питания
- Набор винтов

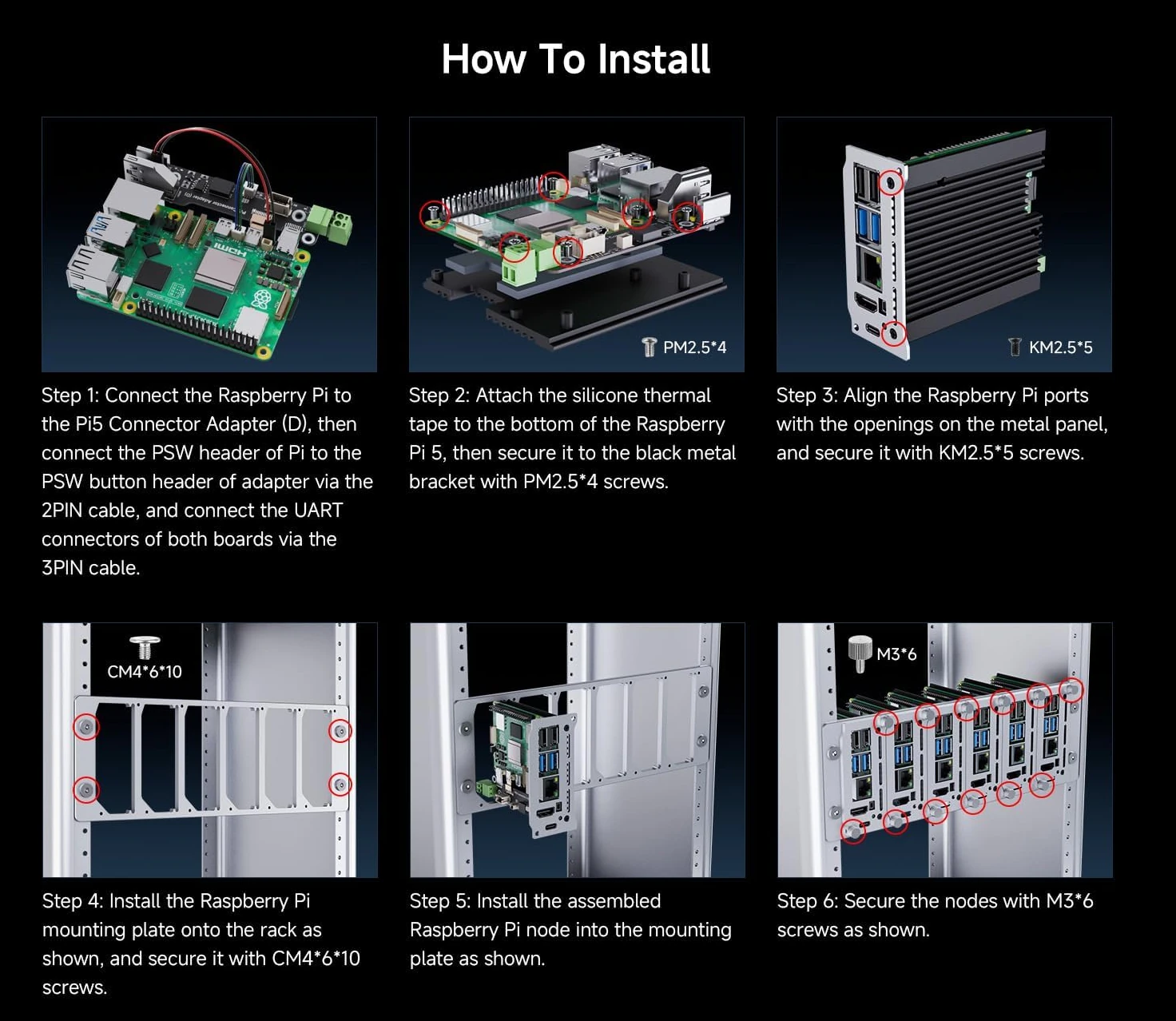

Вики нет, так как это чисто аппаратный продукт. Основные шаги по установке PiRack-M6F: подключите каждую одноплатную плату Pi 4/5 к плате-адаптеру разъема Pi 5 (D), затем добавьте кабели для переключателя питания и интерфейса UART, а также термопрокладки, после чего разместите платы Raspberry Pi на металлических кронштейнах и закрепите платы прилагаемыми винтами. Затем вставьте и закрепите PiRack-M6F в стоечном шкафу, вставьте и закрепите все платы Raspberry Pi и подключите питание через клеммный блок 5 В для каждой SBC.
Самое близкое, что у нас есть к стоечному блоку PiRack-M6F, — это DeskPi RackMate T1 поскольку он также выводит все порты на переднюю панель, хотя это полноценный стоечный шкаф, предназначенный для Raspberry Pi и NVIDIA SBC, а также для материнских плат mini-ITX.
Waveshare продаёт комплект PiRack-M6F для многоузлового серверного кластера за $96.99 на Amazon , $84.59 на AliExpress , и $69.99 в интернет-магазине компании .
