Обзор SONOFF Hydro DUO – двухзонный BLE и Zigbee клапан для воды, протестированный с eWeLink и Home Assistant

В этом обзоре будут рассмотрены распаковка, установка и начало работы с SONOFF Hydro DUO через Bluetooth LE и Zigbee (с помощью SONOFF NSPanel Pro Gen2 ) с использованием приложения eWeLink, а затем переход к Home Assistant и создание системы автоматизации на основе данных о влажности с датчика влажности почвы XIAO Soil Moisture Sensor .

Распаковка SONOFF Hydro DUO

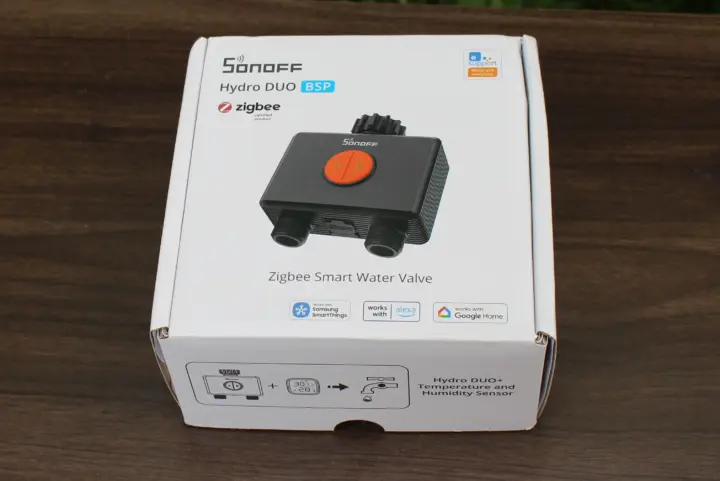

Устройство поставляется в розничной упаковке, которая четко указывает, что отправлена версия BSP (British Standard Pipe) умного клапана для воды SONOFF Hydro DUO Zigbee. Также указана совместимость с eWeLink, Samsung SmartThings, Amazon Alexa и Google Home. К слову, доступны две версии устройства для соответствия требованиям разных стран:

• Модель SWV-ZF2U – резьба NH (National Hose) для Северной Америки
• Модель SWV-ZF2E – резьба BSP (British Standard Pipe) для Великобритании, Европы и большинства других стран, включая Таиланд, где проводился обзор

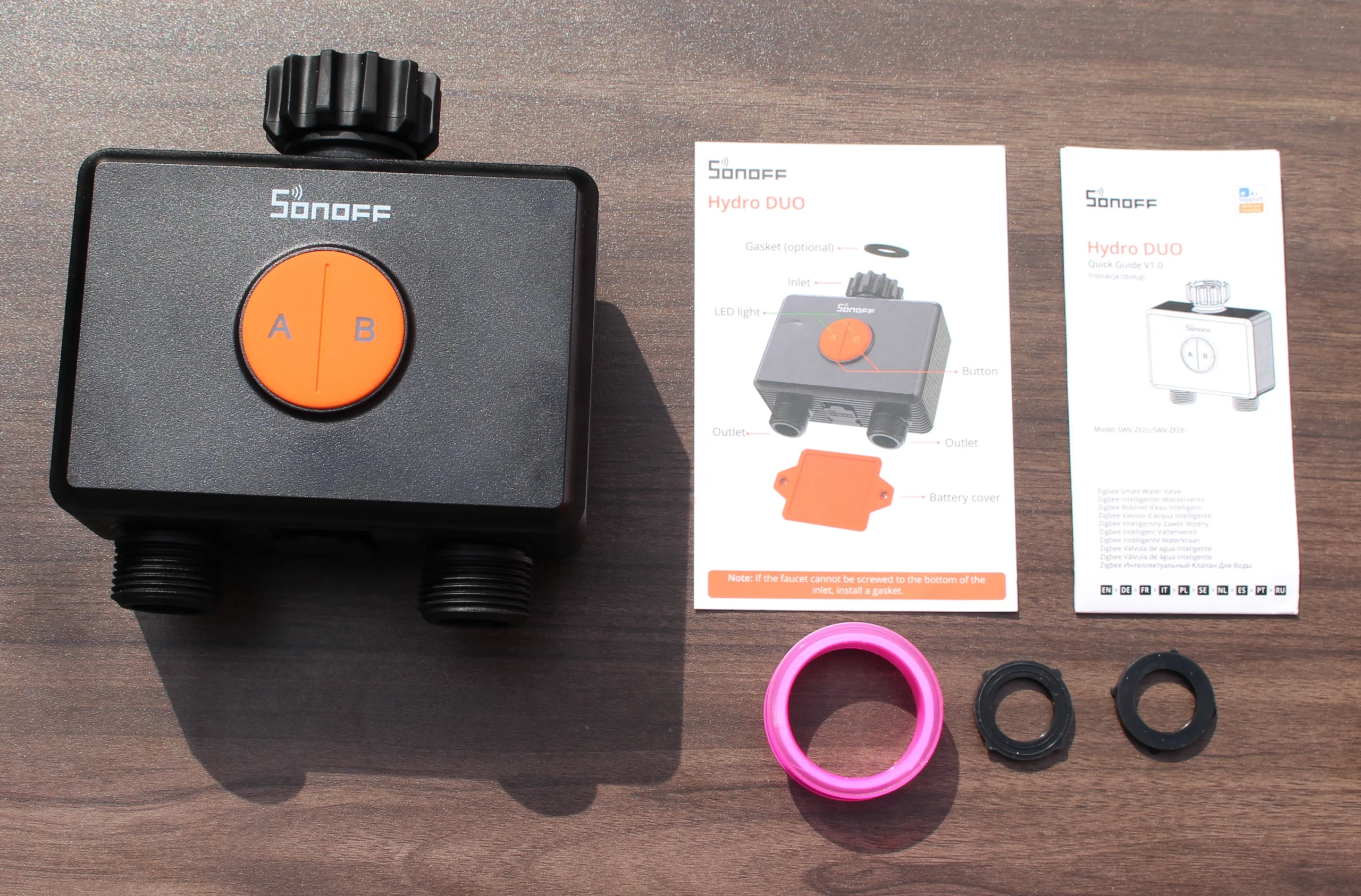

Внутри коробки находятся само устройство, лист с описанием, многоязычное руководство пользователя (только основные инструкции), лента для уплотнения резьбы и две прокладки/шайбы.

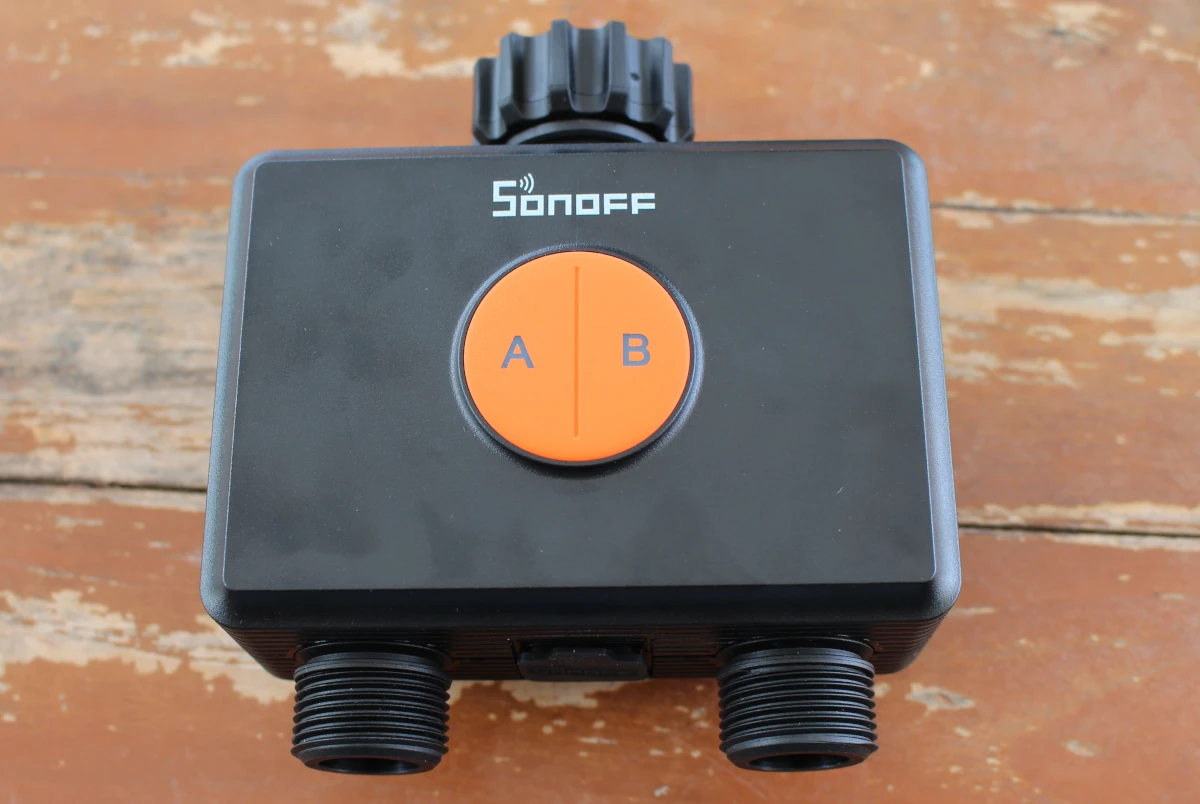

Клапан для воды SONOFF Hydro DUO оснащен кнопками управления для каналов A и B, функции которых следующие:

• Нажмите кнопку один раз, чтобы открыть/закрыть клапан
• Нажмите и удерживайте любую кнопку в течение 5 секунд для входа в режим сопряжения
• Нажмите и удерживайте кнопки A и B одновременно в течение 2 секунд для включения/отключения защиты от детей
• Нажмите и удерживайте любую кнопку в течение 10 секунд для сброса к заводским настройкам

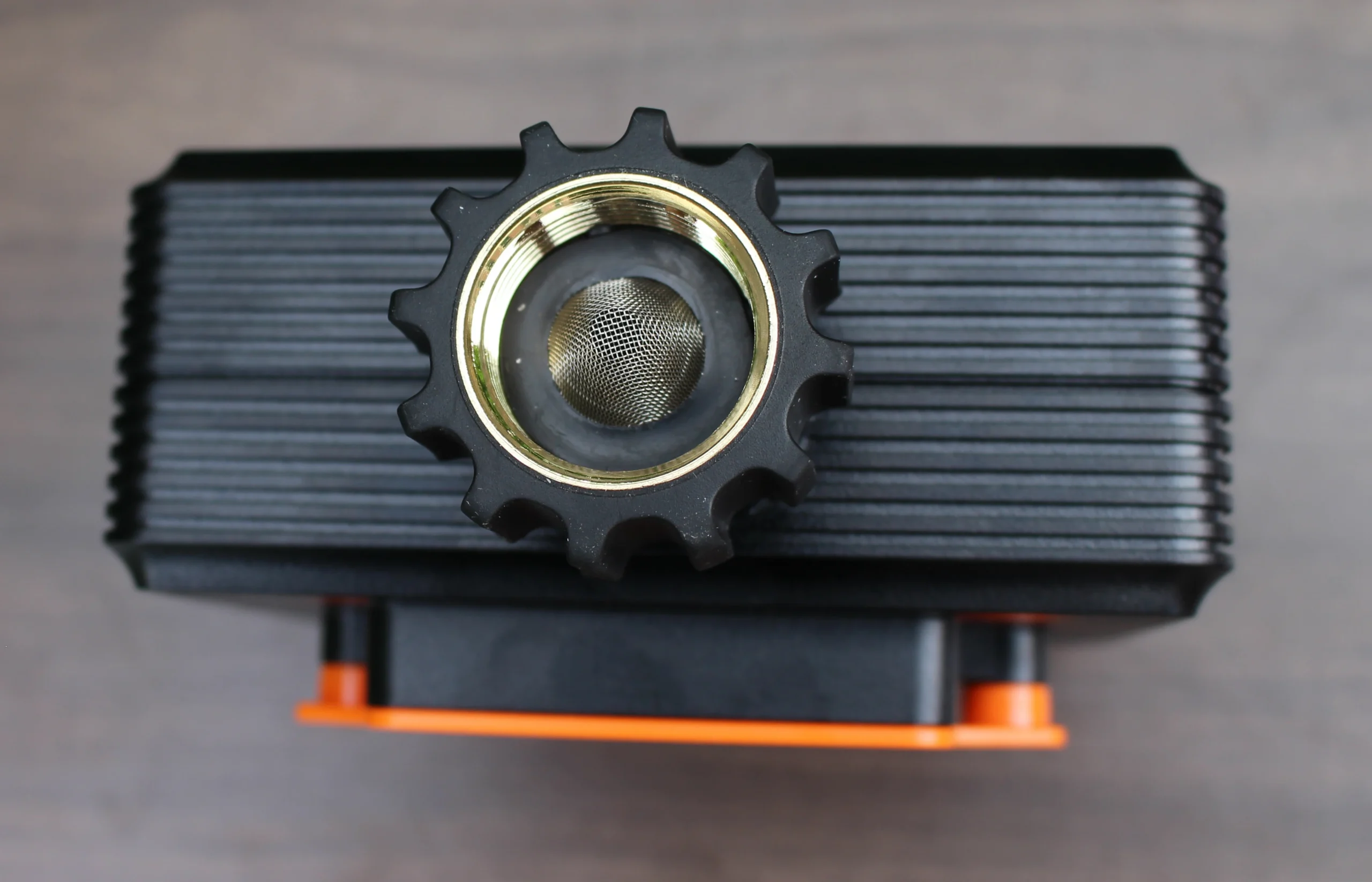

На верхней стороне расположен вход для воды.

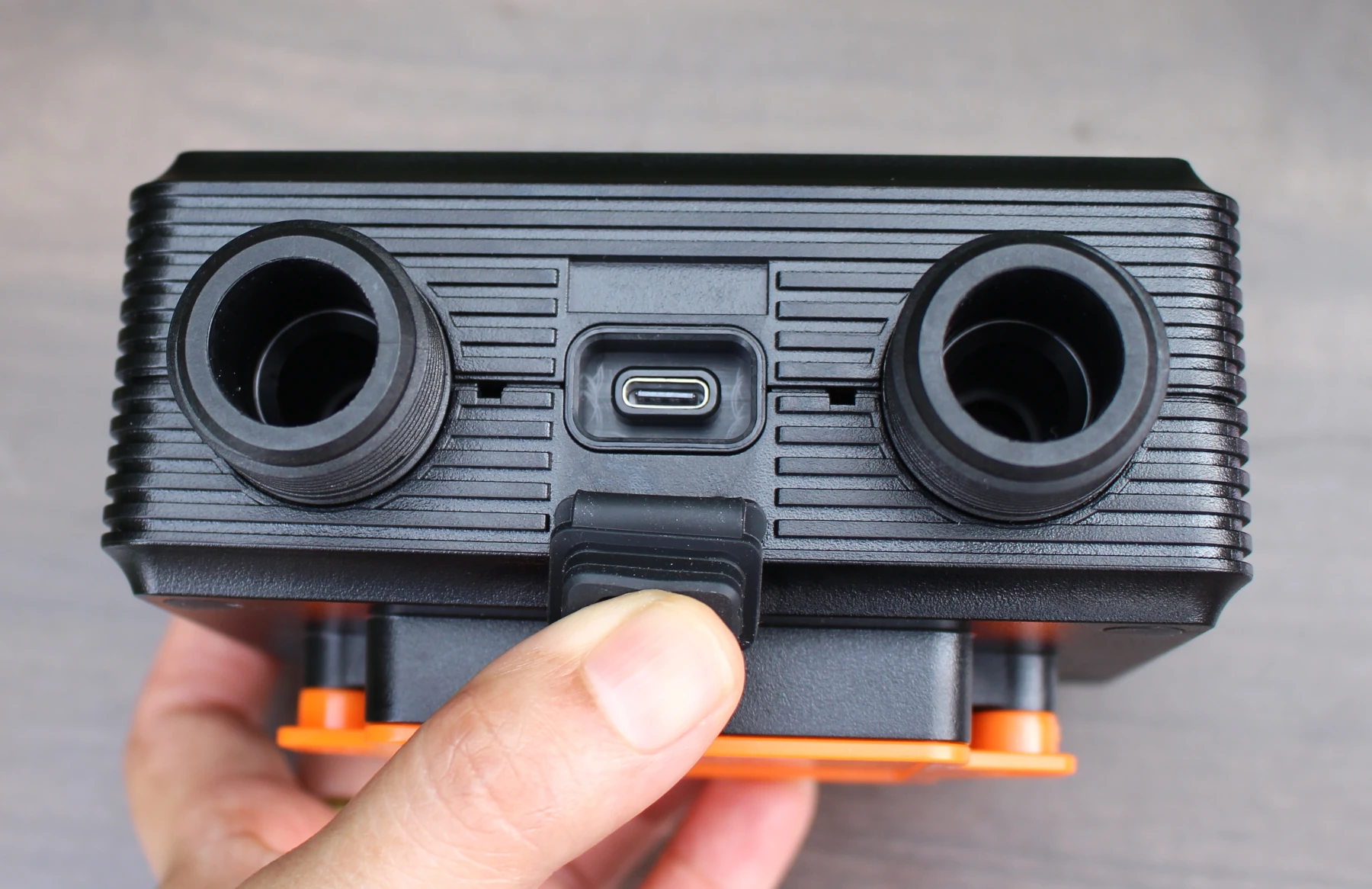

На нижней стороне расположены два выхода для воды и порт USB Type-C для питания устройства от сетевого адаптера или солнечной панели. При использовании и внешнего источника питания, и батареек AA устройство отдает приоритет питанию от порта Type-C.

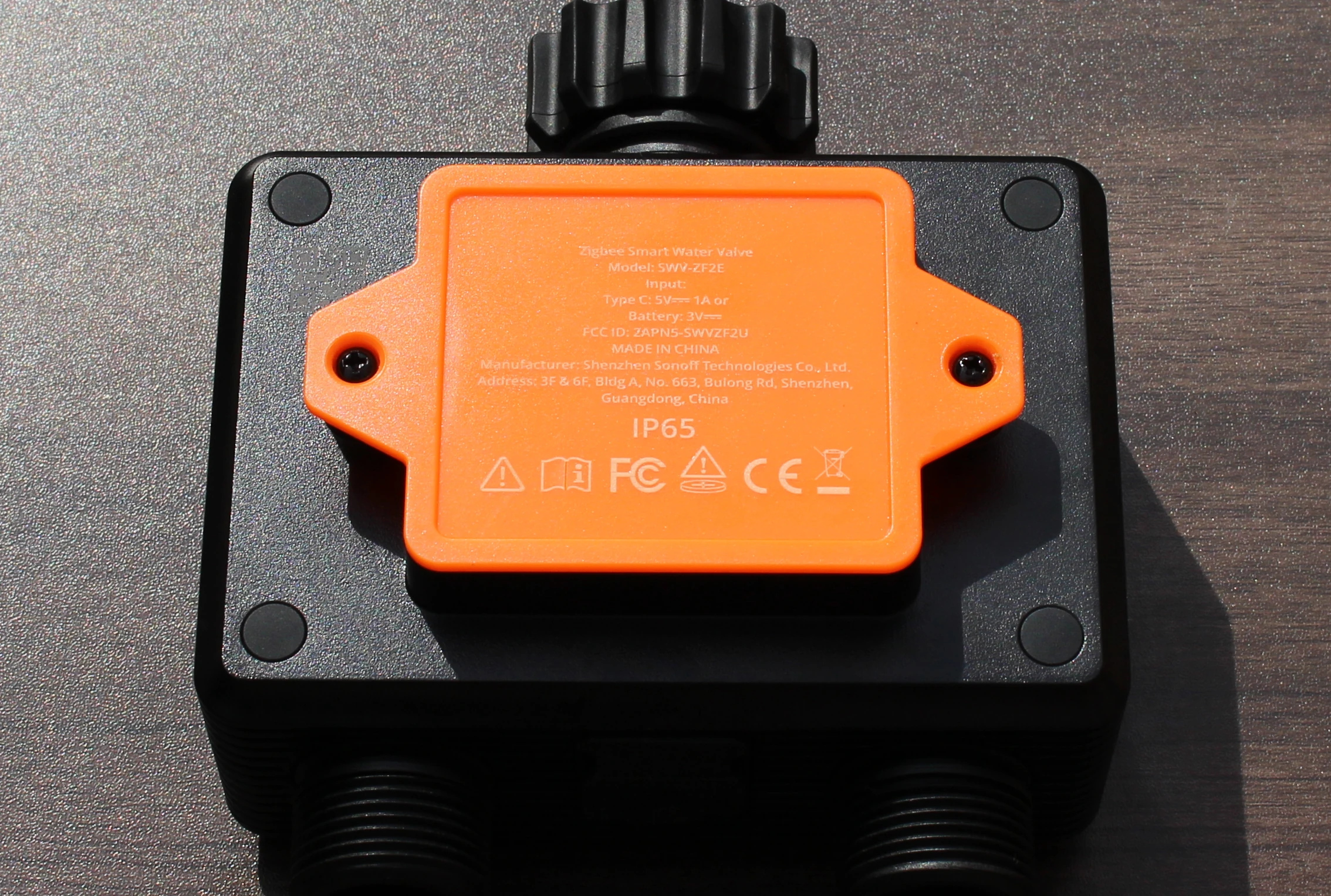

На задней стороне находится оранжевая крышка батарейного отсека с маркировкой Zigbee Smart Water Valve модели ZAPN5-SWVZF2U. На крышке также указана поддержка питания 5 В/1 А через USB Type-C или 3 В от батареек AA, а также степень защиты IP65 (водонепроницаемость/устойчивость к погодным условиям).

Начало работы с SONOFF Hydro DUO

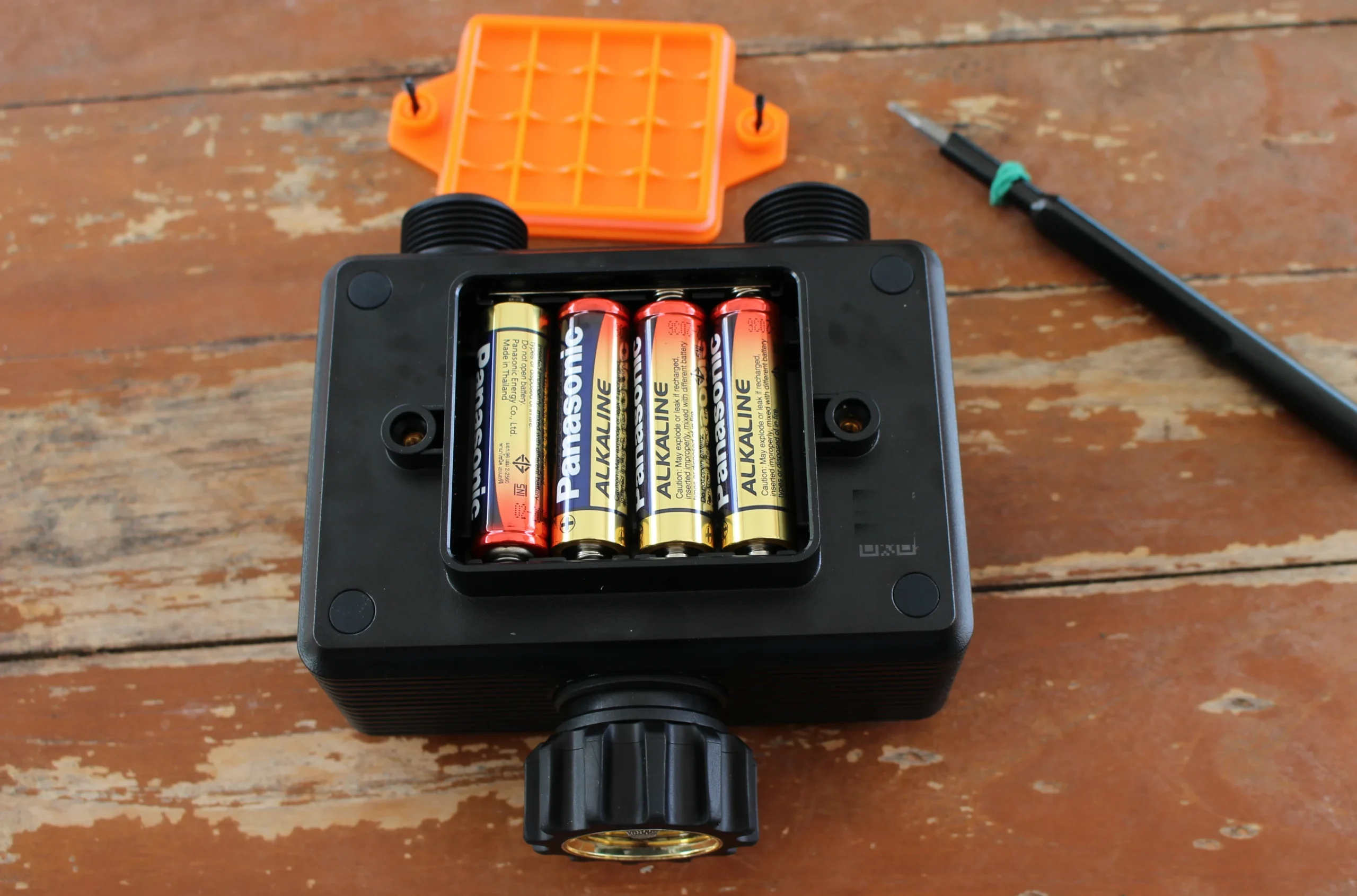

SONOFF Hydro DUO можно использовать как обычный клапан для воды без смартфона, компьютера или облачного сервиса, и в этом разделе будет показано, как установить и использовать его в таком режиме. Начните с ослабления винтов и открытия крышки батарейного отсека. Затем вставьте четыре батарейки AA (желательно щелочные), убедитесь в правильности полярности (+/-), закройте крышку и надежно затяните винты.

Кроме того, потребуется водопроводная труба для выхода. Ранее на крыльце было десять деревьев в горшках, которые не получали дождевую воду, а из-за поездок и лени их количество недавно сократилось до пяти. Поэтому планировалось использовать Hydro DUO для полива пяти оставшихся растений (зона A), а также подключить его к шлангу для остальной части сада (зона B).

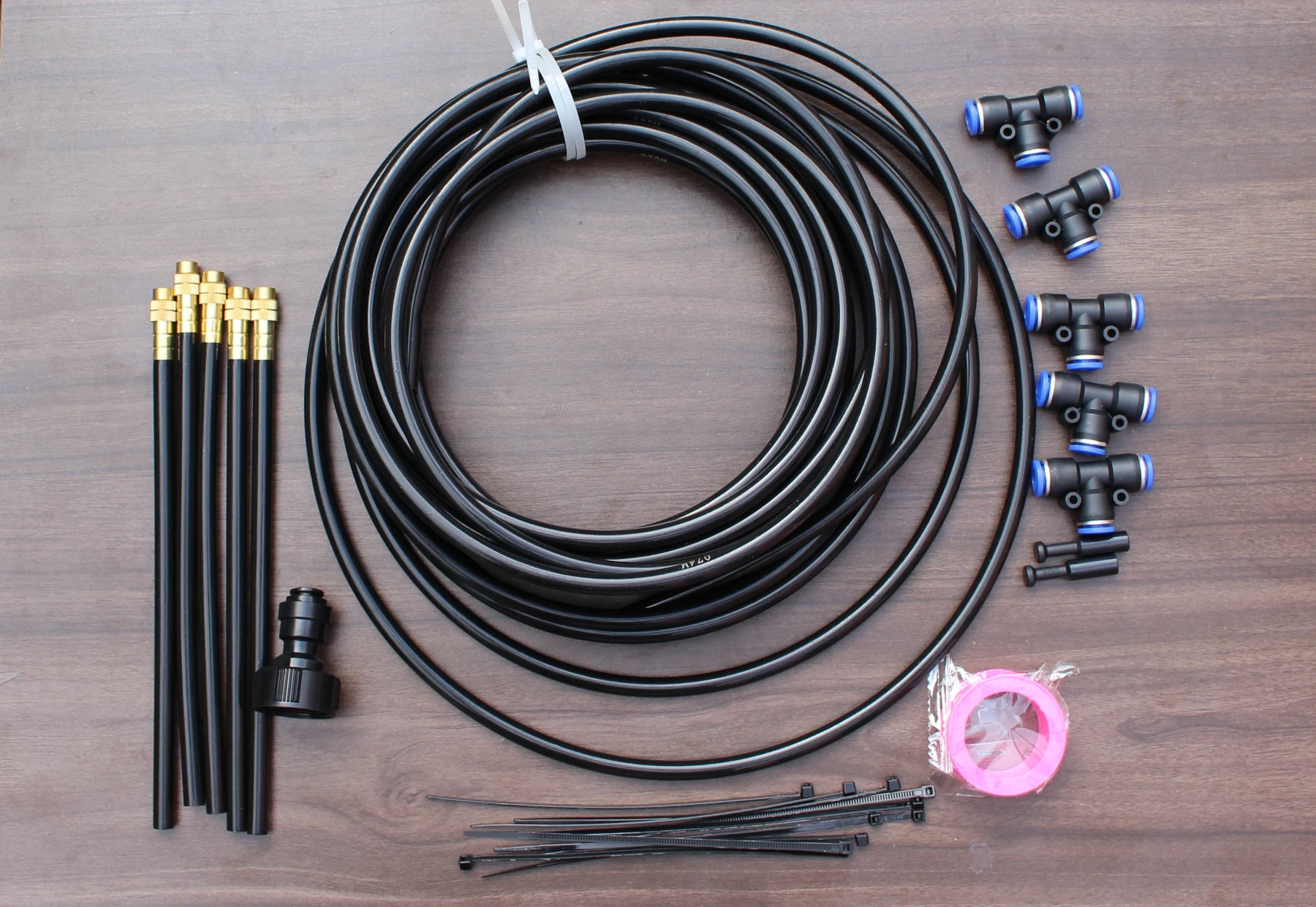

Для этой цели была заказана «автоматическая система полива растений» (без автоматической части) примерно за 200 бат (6 долларов) на Shopee . Он состоит из 10 метров трубки ПЭ 5/8, пяти регулируемых распылительных насадок с удлинительными трубками, одного разъёма 8 мм, пяти тройниковых соединителей, двух заглушек 8 мм, уплотнительной ленты для резьбы и кабельных стяжек. Поскольку большинство людей, читающих этот обзор, не живут в Таиланде, можно поискать «гибкая система полива» или «комплект для капельного орошения» на AliExpress , Amazon , или в других магазинах.

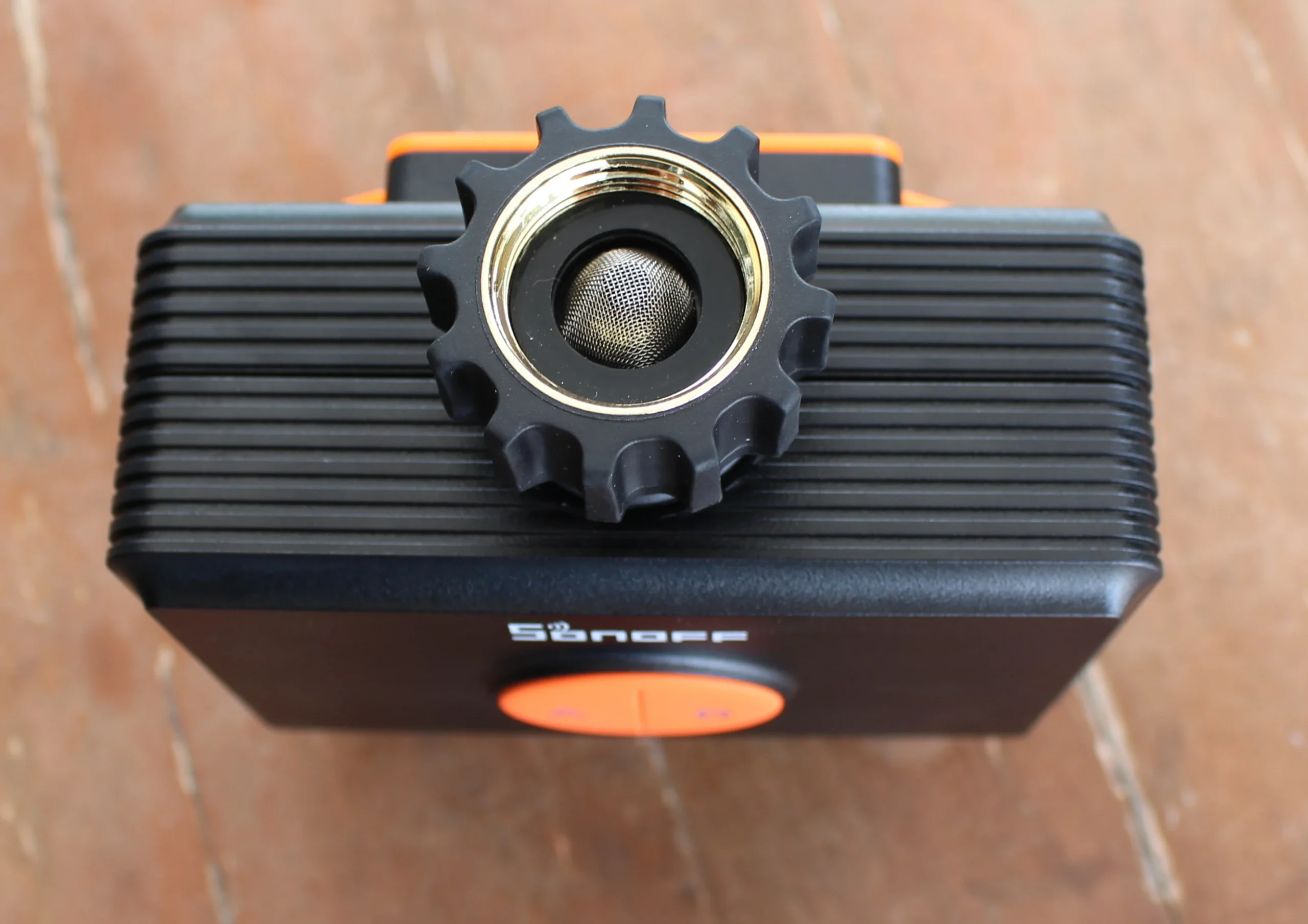

Начали с установки прокладки в резьбу водозаборного отверстия для обеспечения плотного соединения и предотвращения утечек.

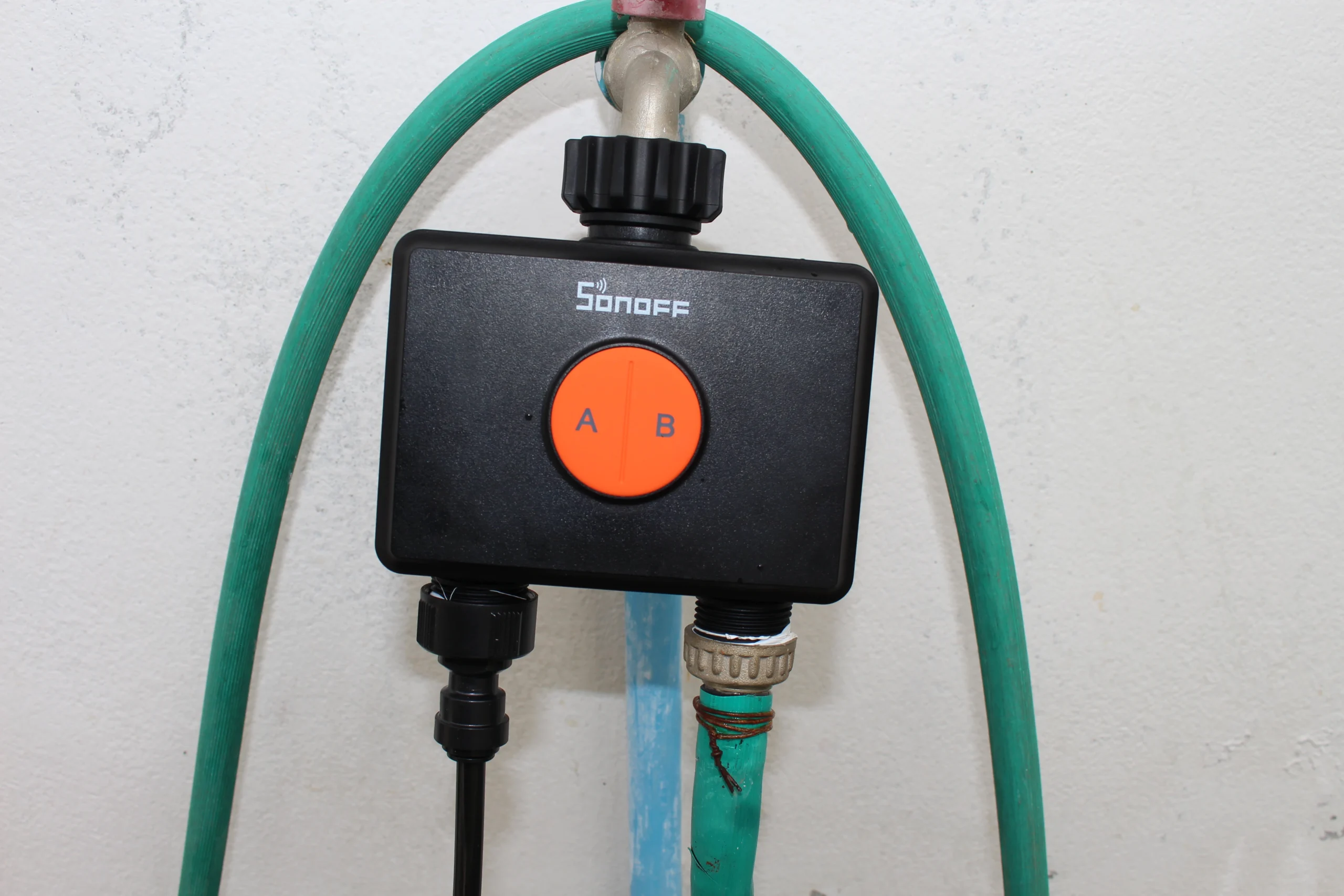

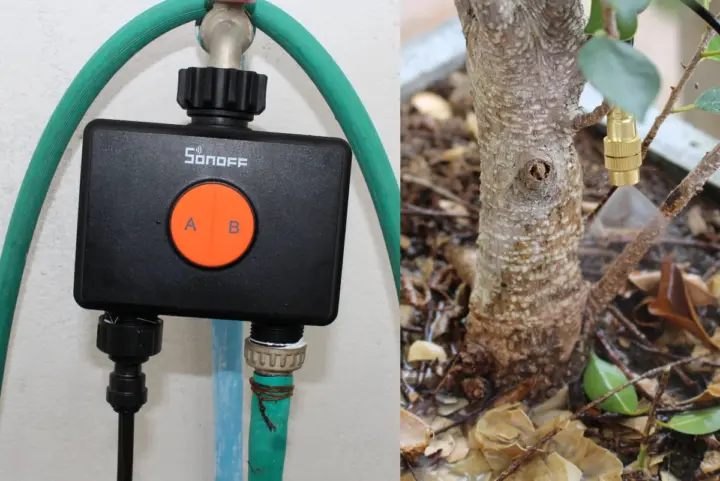

Затем установили Hydro DUO в кран, подключили обычный садовый шланг к выходу зоны B, а адаптер для системы орошения — к выходу зоны A.

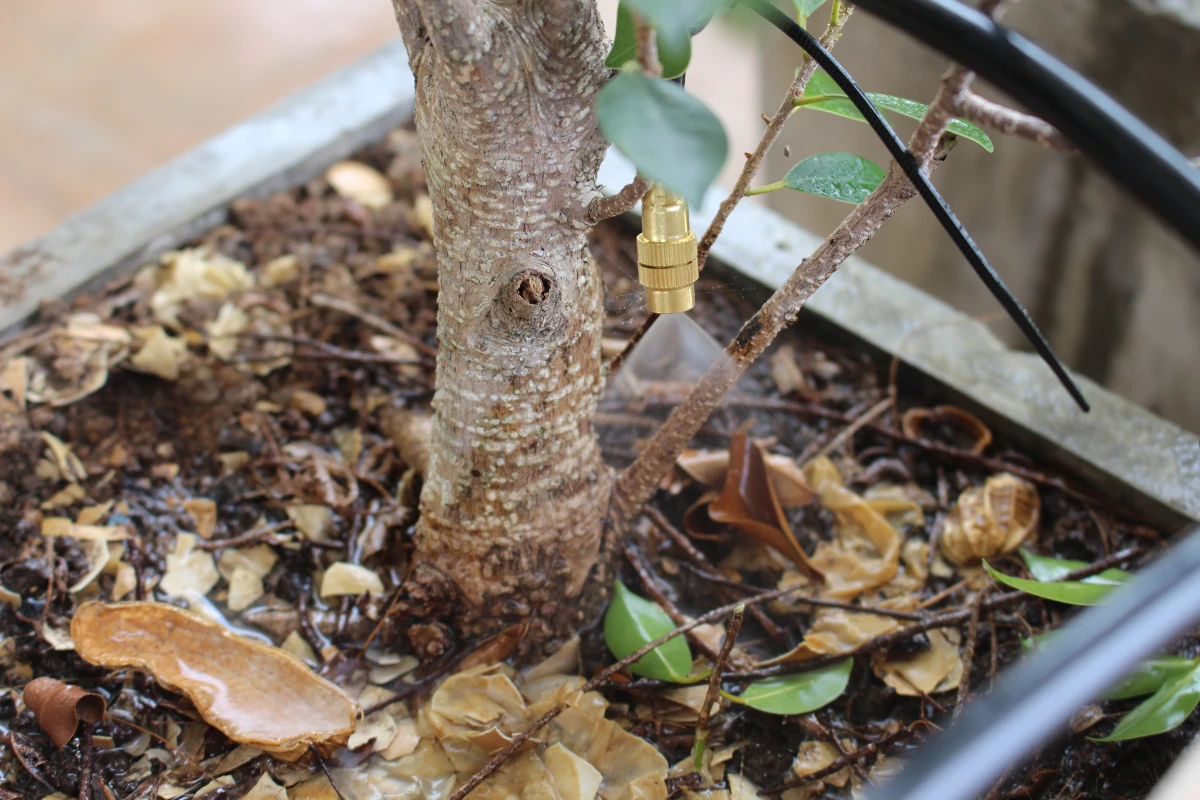

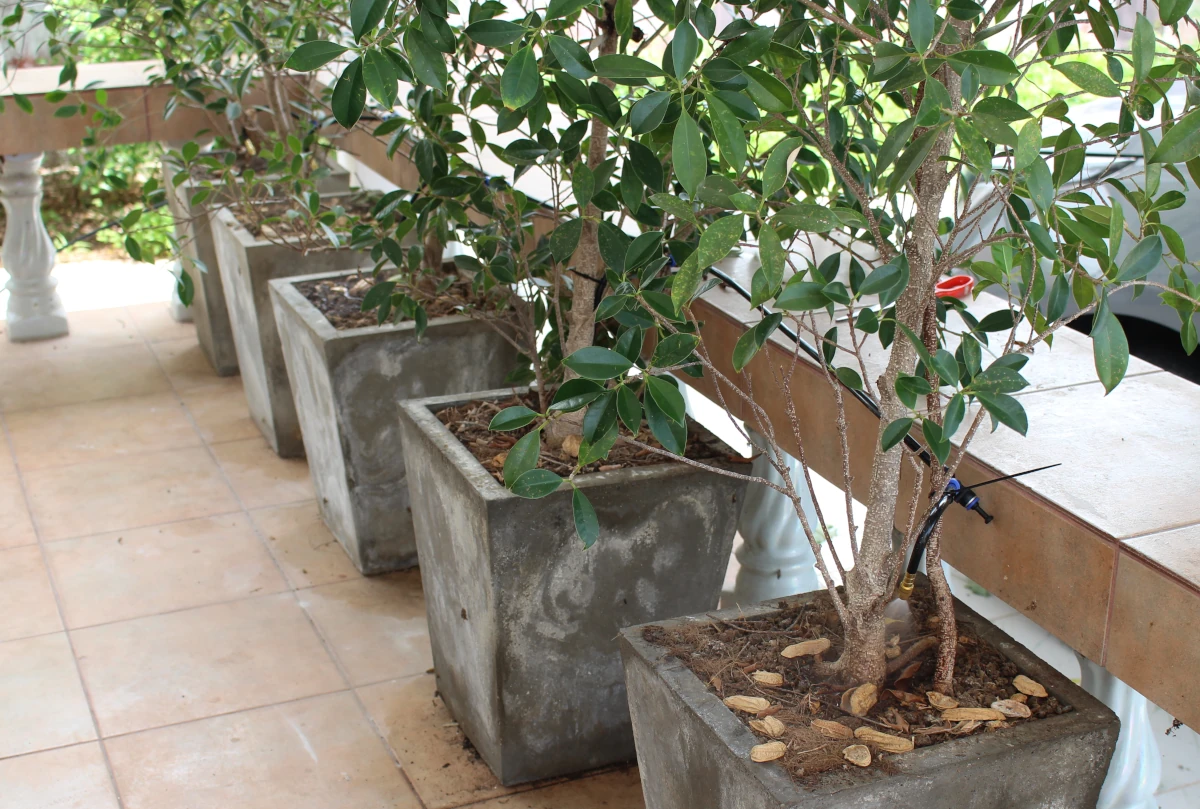

Также установили комплект для капельного орошения на деревья. После полного подключения можно открыть кран и проверить клапан вручную, нажав кнопку A.

Он успешно включил воду для одновременного полива всех пяти растений. Повторное нажатие кнопки A остановит полив. Если вместо этого нажать кнопку B, когда активна зона A, она остановит полив зоны A и перенаправит поток воды в зону B. Это также означает, что невозможно одновременно работать с зонами A и B.

Подключение SONOFF Hydro DUO через Bluetooth с помощью приложения eWeLink

SONOFF Hydro DUO поддерживает Proximity Mode, который позволяет напрямую подключаться к смартфону через Bluetooth (BLE) без необходимости в Zigbee-шлюзе. Это подходит для случаев, когда нет шлюза или сигнал Zigbee нестабилен, а пользователь достаточно близко к умному водяному клапану.

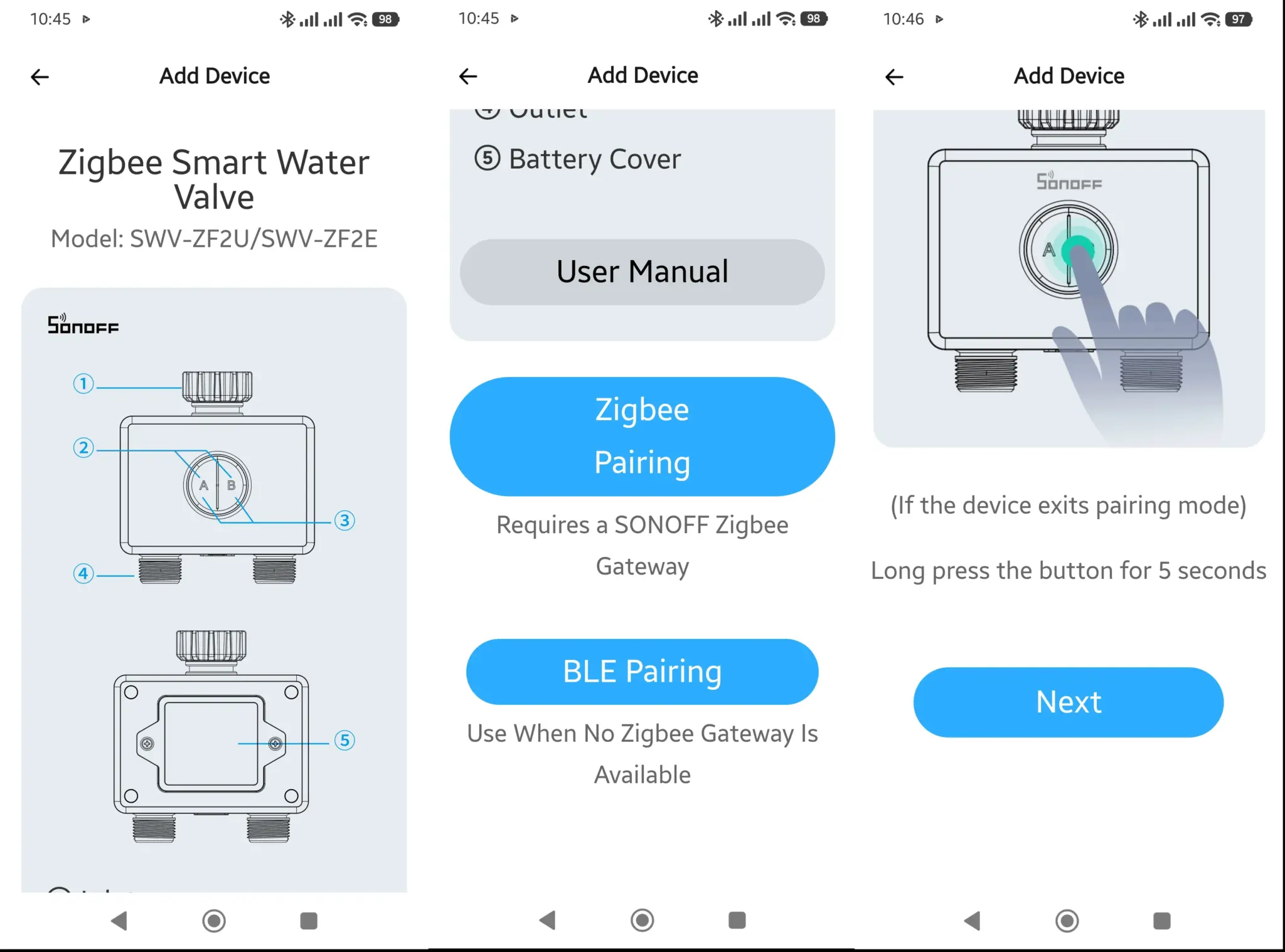

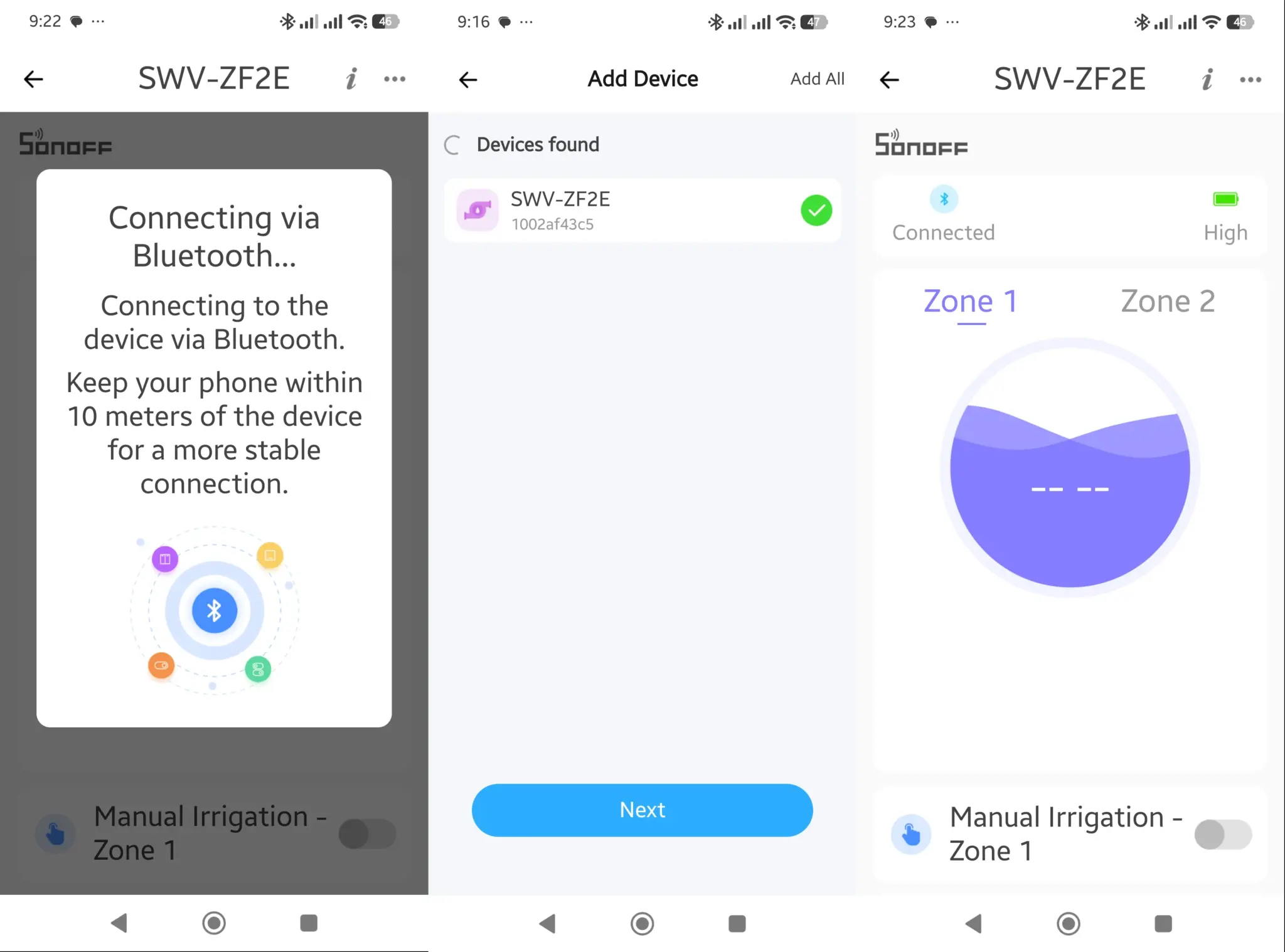

Чтобы добавить устройство через Bluetooth, откройте приложение eWeLink на смартфоне, затем выберите Добавить устройство, перейдите в меню Scan и отсканируйте QR-код на Hydro DUO. После этого войдите на страницу Добавить устройство и выберите сопряжение BLE. При первом сопряжении устройство автоматически войдет в режим сопряжения. Вы можете удерживать кнопку на устройстве около 5 секунд, чтобы войти в режим сопряжения.

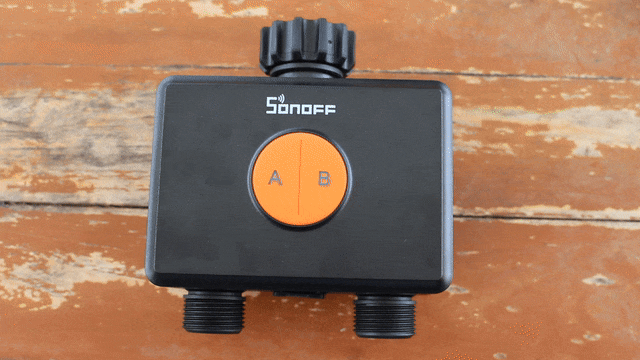

Дождитесь, пока зеленый светодиод не начнет медленно мигать, что указывает на вход устройства в режим сопряжения.

Теперь поместите смартфон в пределах 10 метров от устройства, и устройство должно подключиться к вашему смартфону. При успешном подключении отобразится статус Connected вместе с уровнем заряда батареи. Теперь вы можете управлять двумя зонами и включить функцию ручного полива, чтобы начать полив немедленно.

Обратите внимание, что функции, доступные в режиме Proximity, более ограничены (см. таблицу далее в этом обзоре), но вы по-прежнему можете использовать ручной полив, устанавливать расписания, включать сезонные корректировки, аварийные оповещения и блокировку от детей, а также просматривать календарь и историю записей.

Начало работы с SONOFF Hydro DUO с помощью Zigbee и приложения eWeLink

Для тестирования подключения Zigbee использовался SONOFF NSPanel Pro Gen2 в качестве Zigbee-шлюза. Перед добавлением устройства прошивка шлюза должна быть обновлена до последней версии. Обзор занял гораздо больше времени, чем ожидалось, из-за ошибки в NSPanel Pro Gen2, из-за которой Hydro DUO не отображался в приложении. Эта ошибка в конечном итоге была исправлена, поэтому просто убедитесь, что вы обновили прошивку вашего Zigbee-шлюза и Hydro DUO для повышения стабильности.

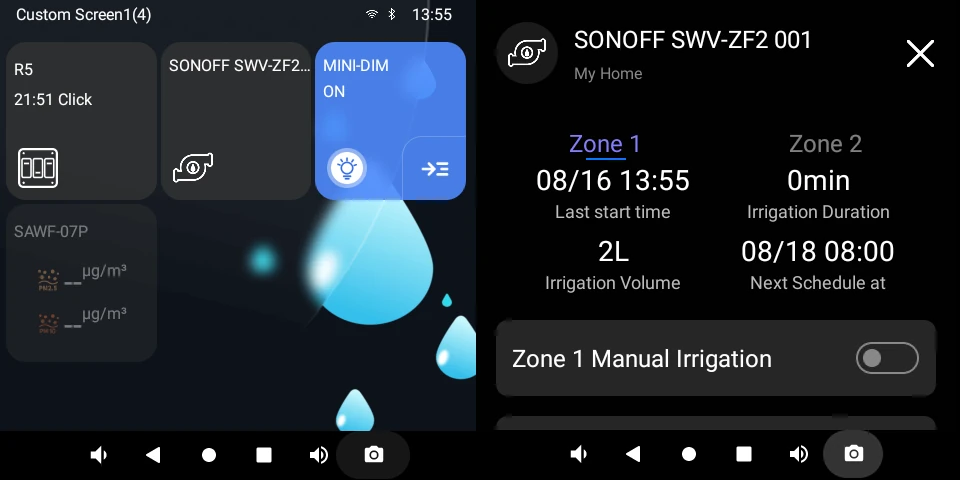

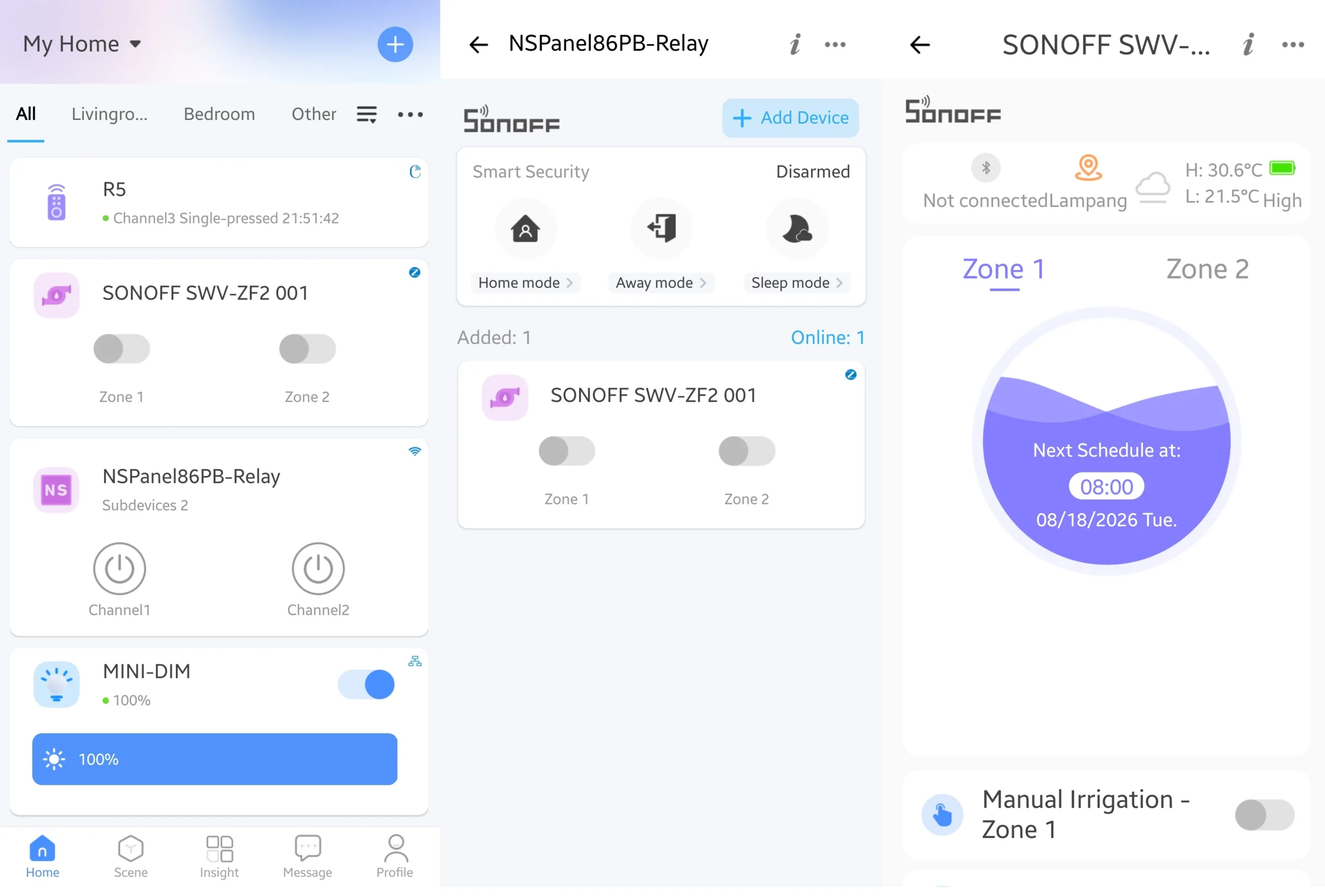

Начните с перехода в меню Scan в приложении eWeLink, чтобы добавить устройство, как и ранее: отсканируйте QR-код на Hydro DUO, выберите сопряжение Zigbee, войдите в режим сопряжения, удерживая кнопку в течение 5 секунд, пока светодиоды не начнут медленно мигать, и выберите NSPanel Pro Gen2 в качестве моста. После подключения через Zigbee и NSPanel Pro Gen2, и приложение eWeLink покажут SONOFF SWV-ZF2 и позволят пользователю управлять им.

Был проведён быстрый тест включения ручного полива на Зоне 1 с помощью приложения eWeLink. Всё в порядке.

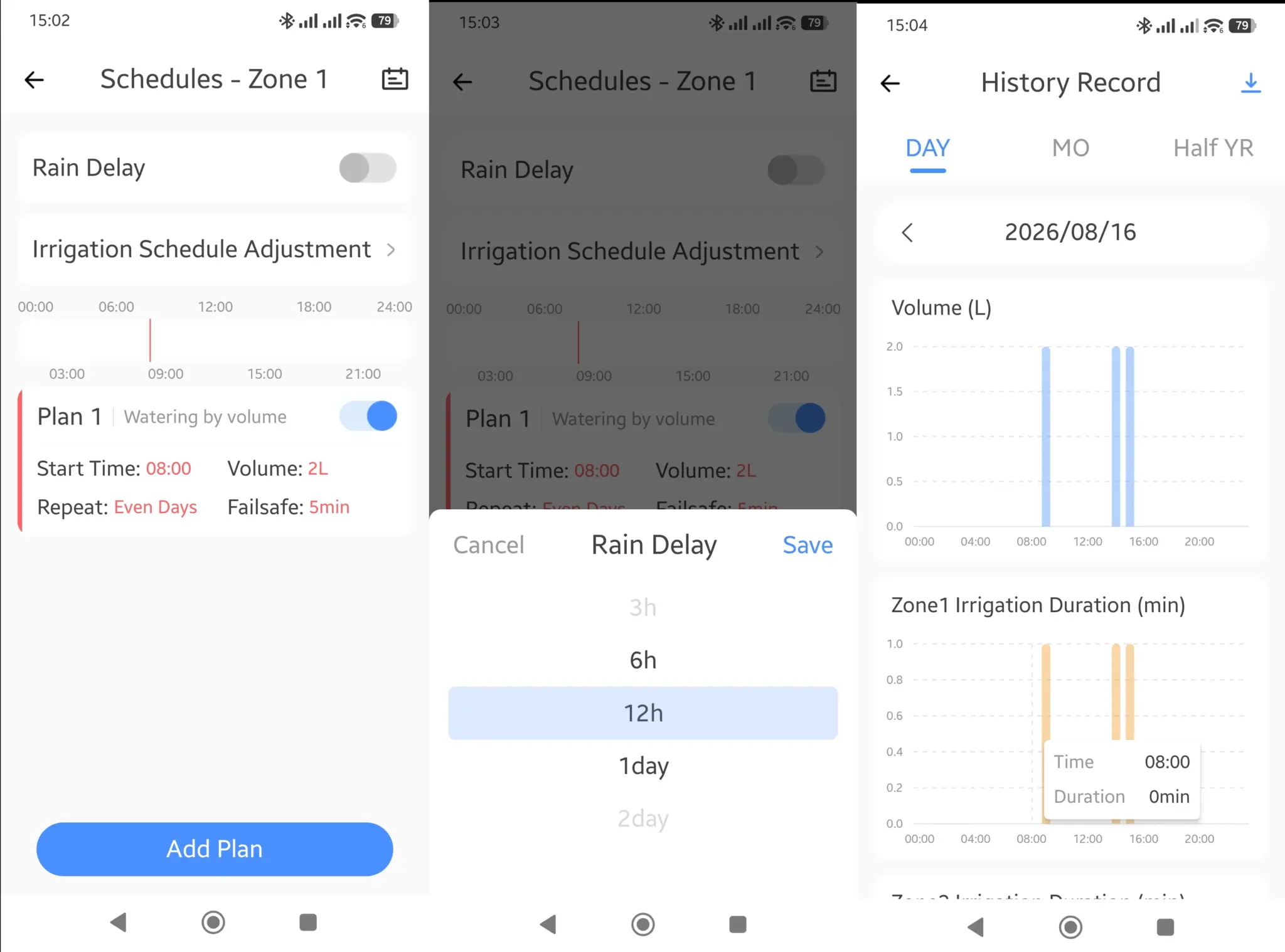

Также были протестированы расписания. Было создано одно расписание полива, начинающееся в 08:00, с использованием 2 литров воды, повторяющееся по чётным дням, и установлена система защиты от неисправностей на 5 минут.

Функция Rain Delay позволяет пользователю отложить полив во время дождя, с выбором периода: 3 часа, 6 часов, 12 часов, 1 день или 2 дня. Детально эта функция не тестировалась, так как она не была актуальна для данной конфигурации.

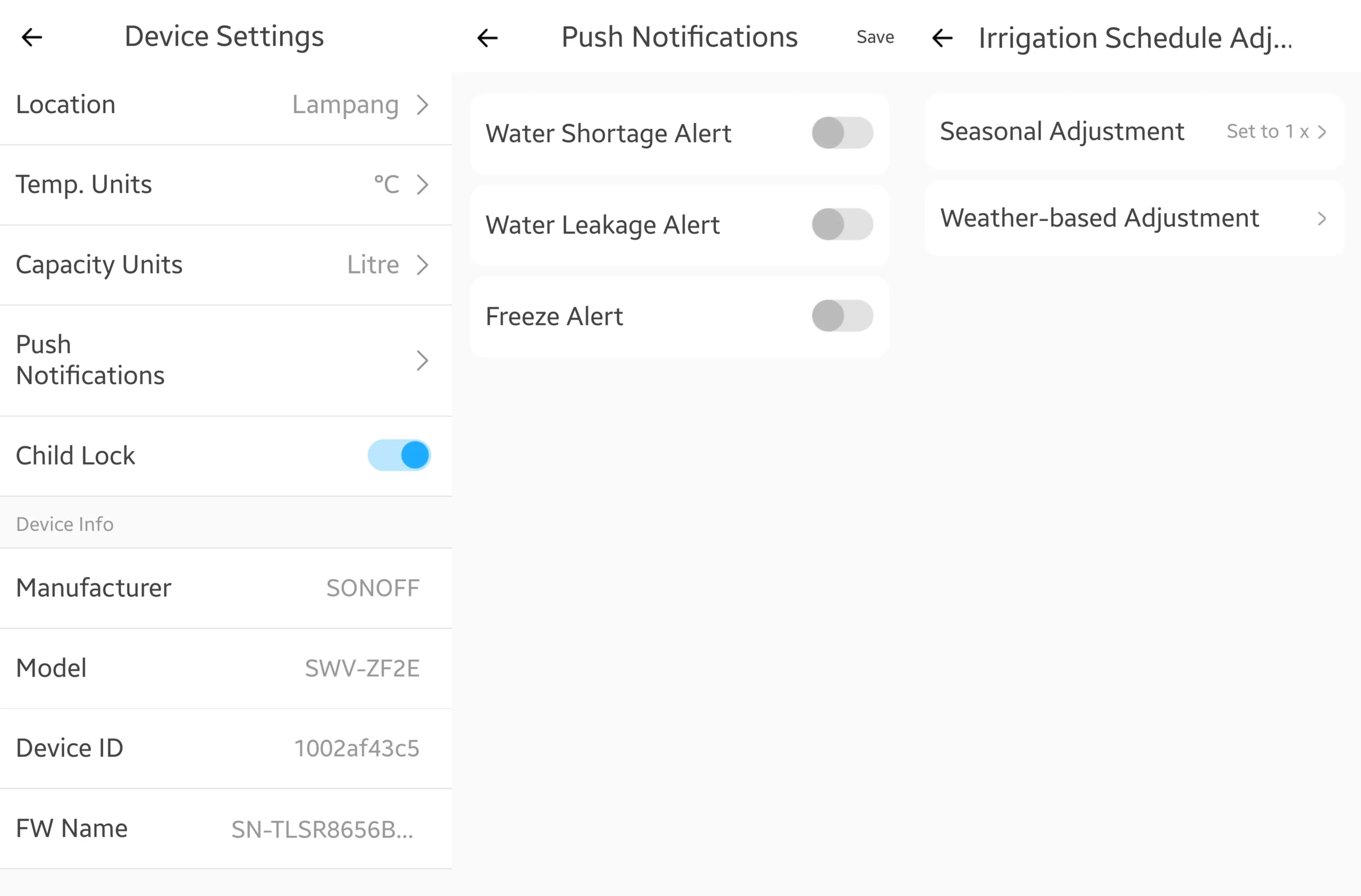

Раздел History Record показывает историю использования воды, включая объём воды в литрах (по умолчанию) и продолжительность в минутах для каждой зоны. Другие функции включают Блокировка от детей для отключения физических кнопок A/B на устройстве, Push-уведомления

для предупреждения о нехватке воды, утечке воды и замерзании (естественно, не тестировалось в Таиланде), а также корректировки на основе сезона и погоды.

Как уже отмечалось выше, режимы Zigbee Gateway и Proximity (Bluetooth) имеют разные наборы функций, и рекомендуется использовать Zigbee, когда это возможно.

Режим Zigbee Gateway включает все функции, тогда как режим Proximity лучше всего подходит для людей, у которых нет Zigbee-шлюза и которые не возражают против управления водяным клапаном в пределах 10 метров с помощью смартфона.

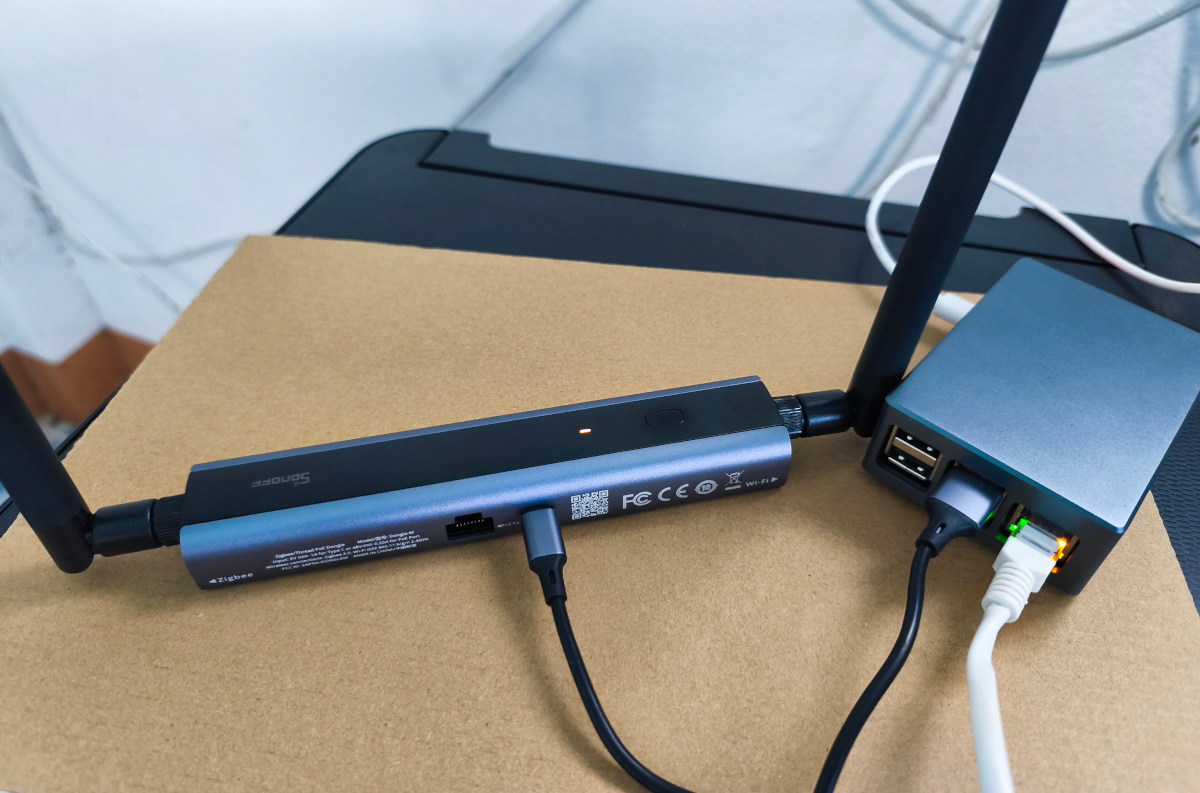

Обзор SONOFF Hydro DUO с Home Assistant Для этой части использовался сервер Home Assistant, работающий на Raspberry Pi 4 SBC, подключённый к SONOFF Dongle Max (Dongle-M)

Чтобы добавить Hydro DUO, нажмите и удерживайте кнопки на устройстве в течение 5 секунд для входа в режим сопряжения.

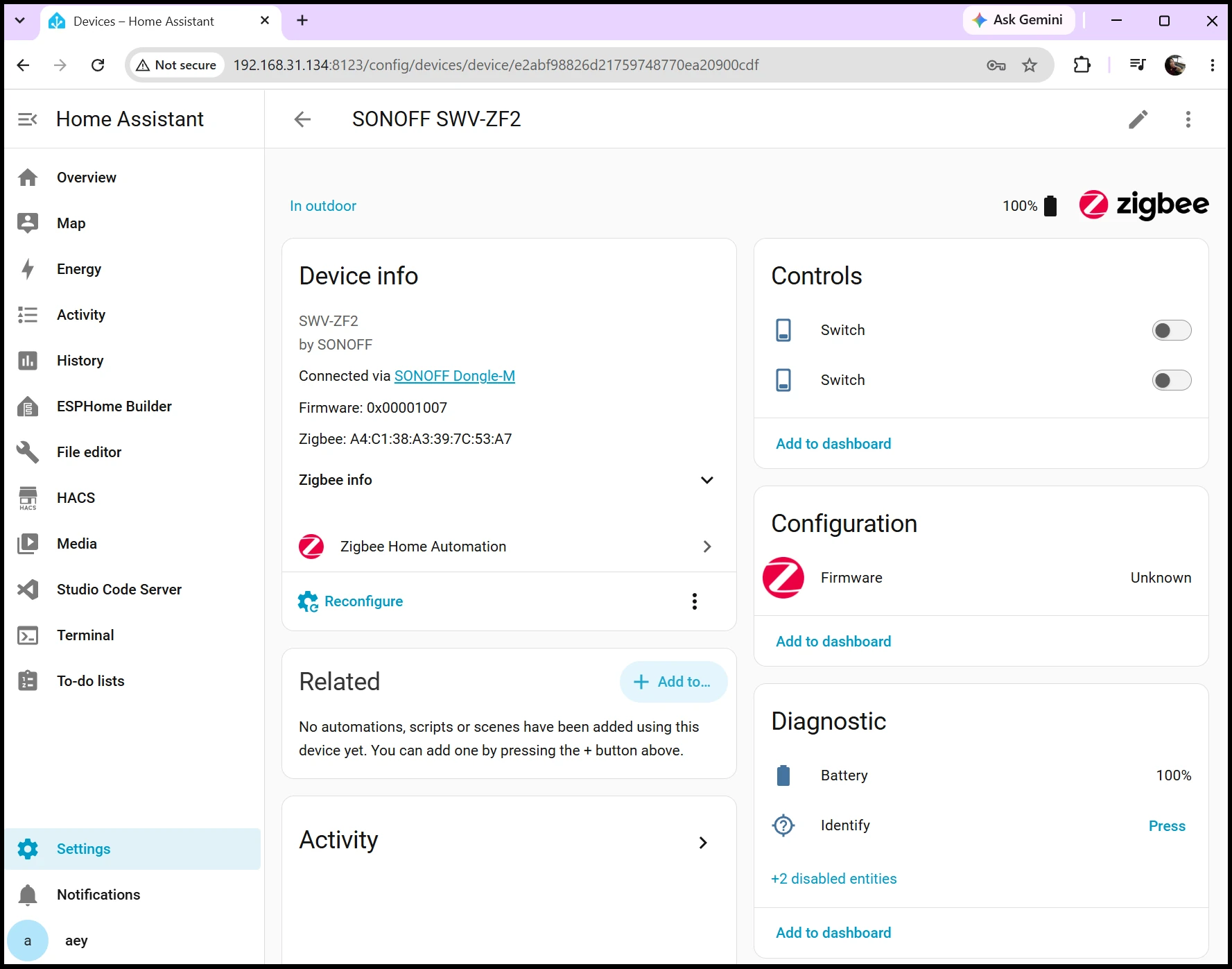

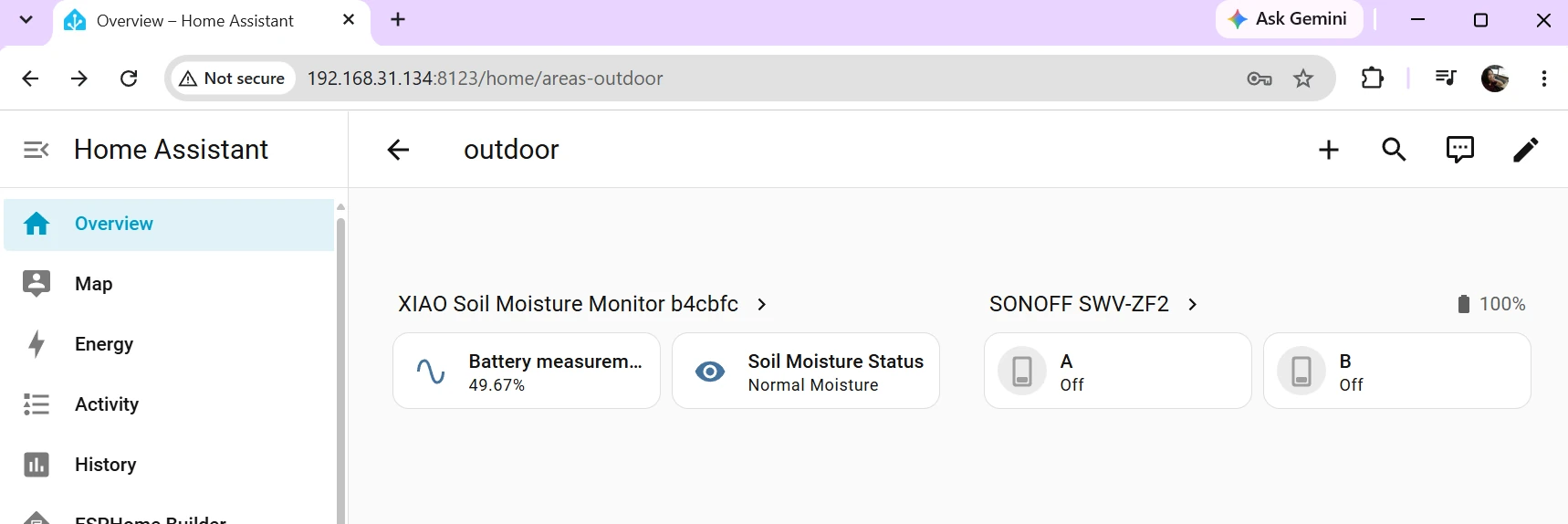

После успешного подключения можно управлять переключателями каналов A и B через Home Assistant.

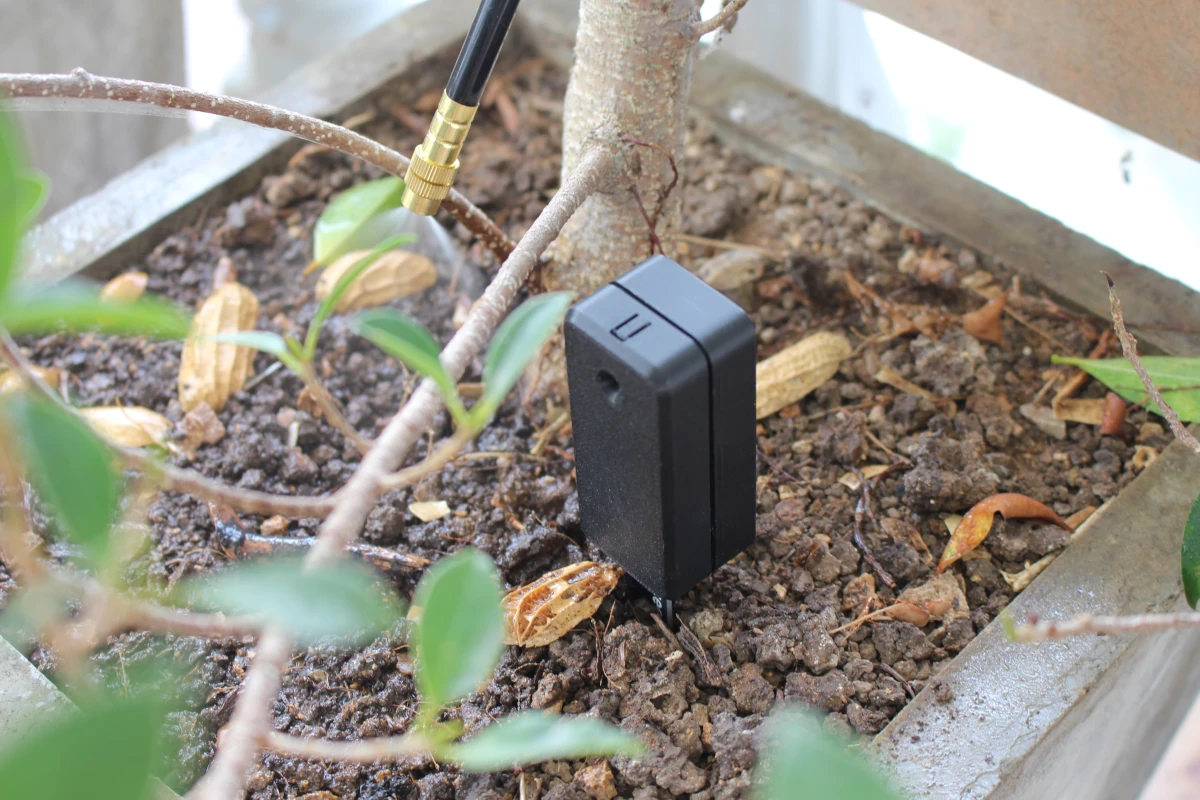

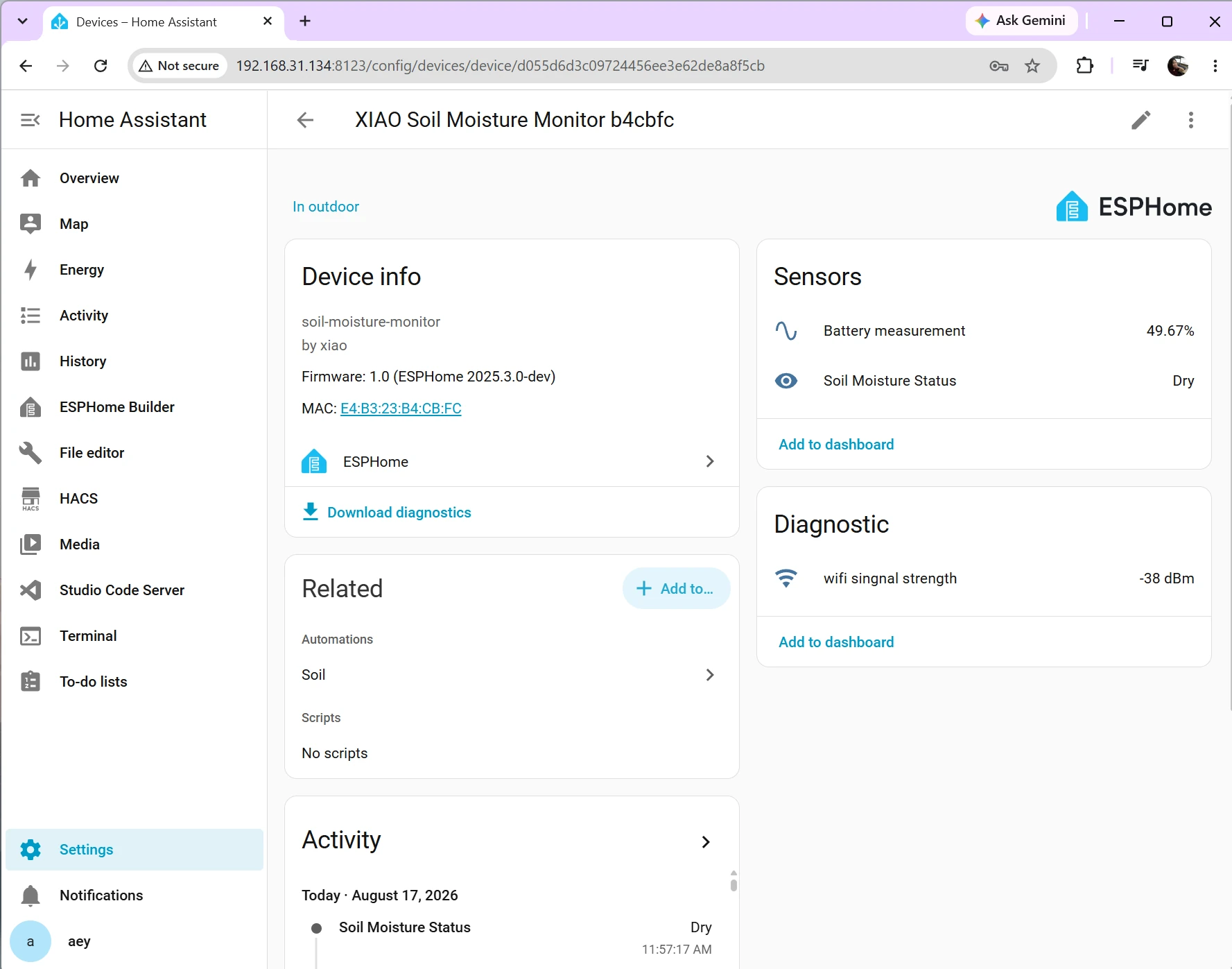

Установка Home Assistant также включает датчик влажности почвы XIAO , который будет использоваться для запуска системы полива при сухой почве.

В частности, сущность “Soil Moisture Status” в Home Assistant будет использоваться для включения переключателя A на SONOFF SWV-ZF2, когда сущность установлена в состояние dry.

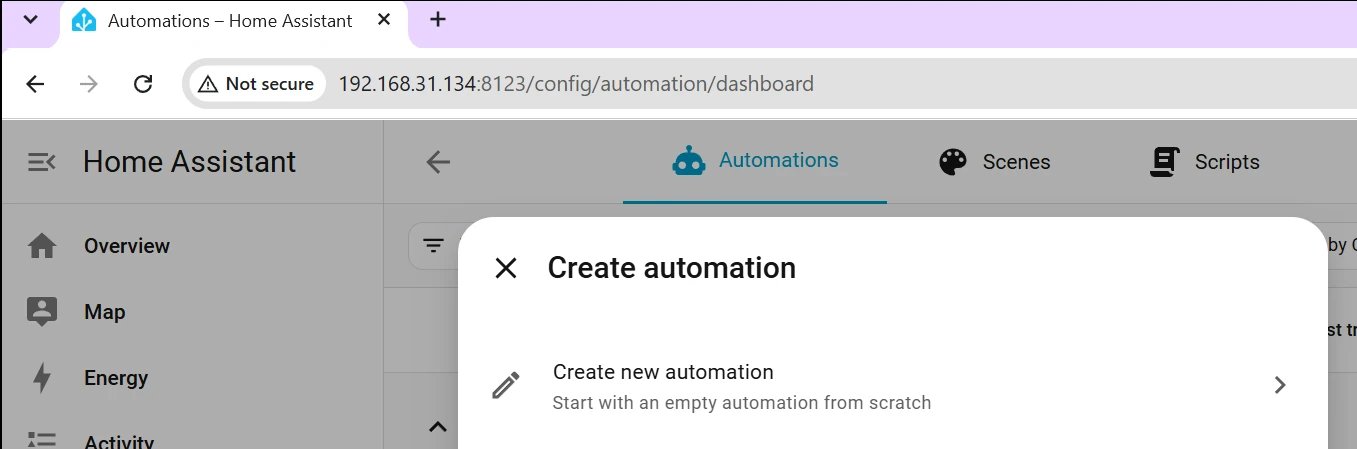

Чтобы настроить автоматизацию, перейдите в Настройки -> Автоматизации и сцены -> Создать Автоматизация -> Создать новую автоматизацию.

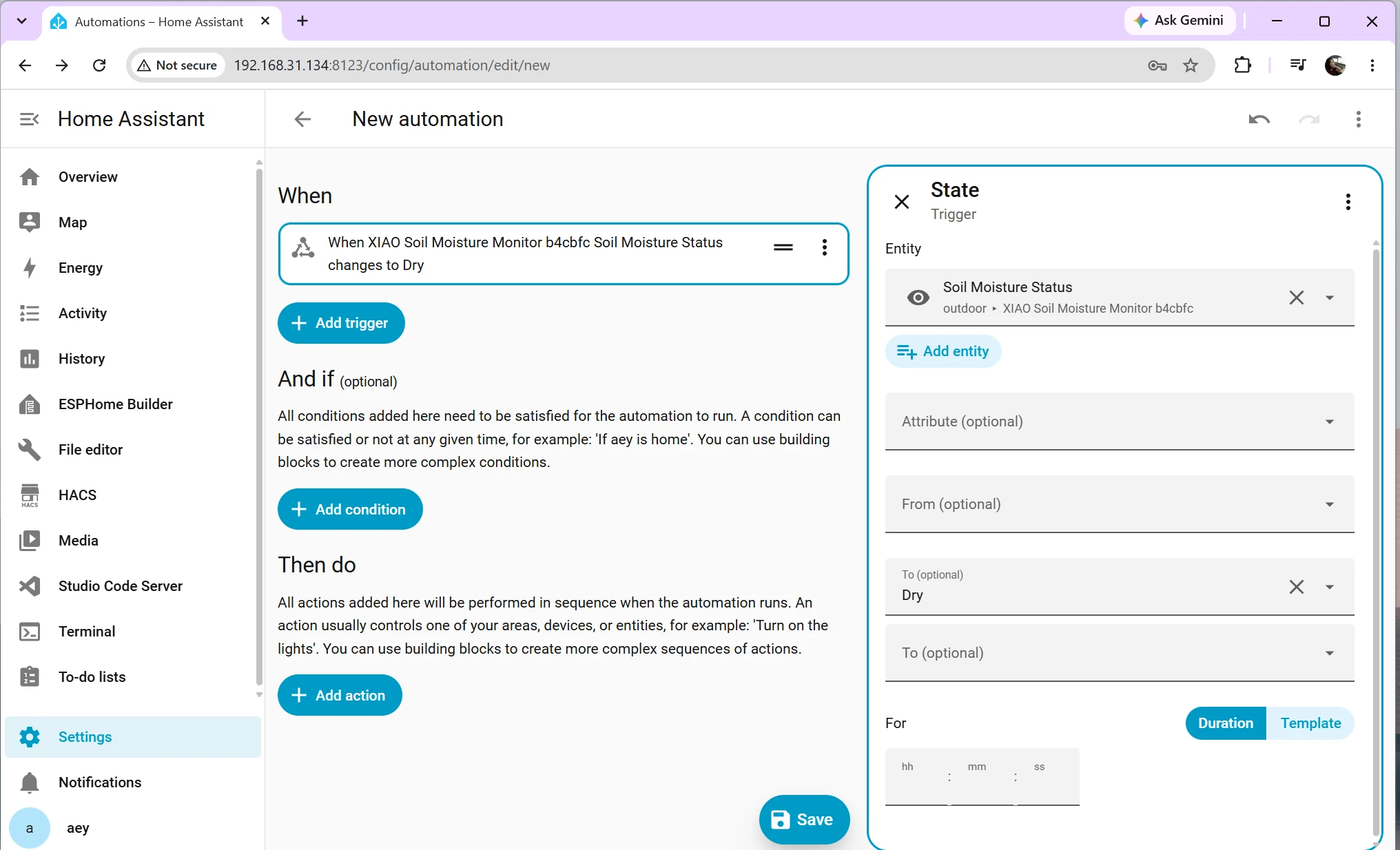

Затем нажмите Добавить триггер, выберите Триггер тип Состояние), выберите Soil Moisture Status сущность, и установите поле «To» на Dry (введите это).

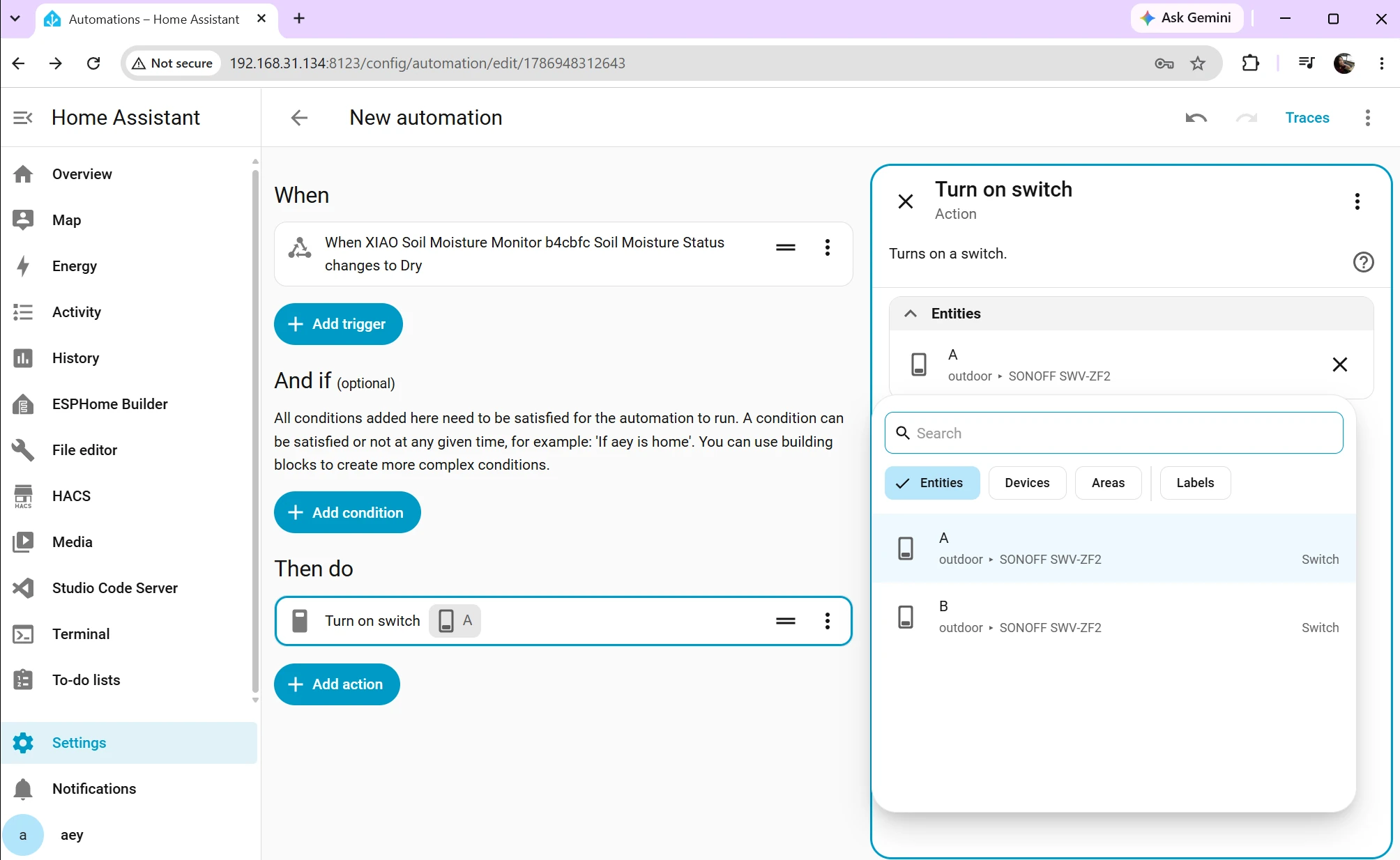

Затем нажмите Добавить действие, выберите устройство (SONOFF SWV-ZF2) и сущность «Turn on Switch A», перед нажатием «Сохранить».

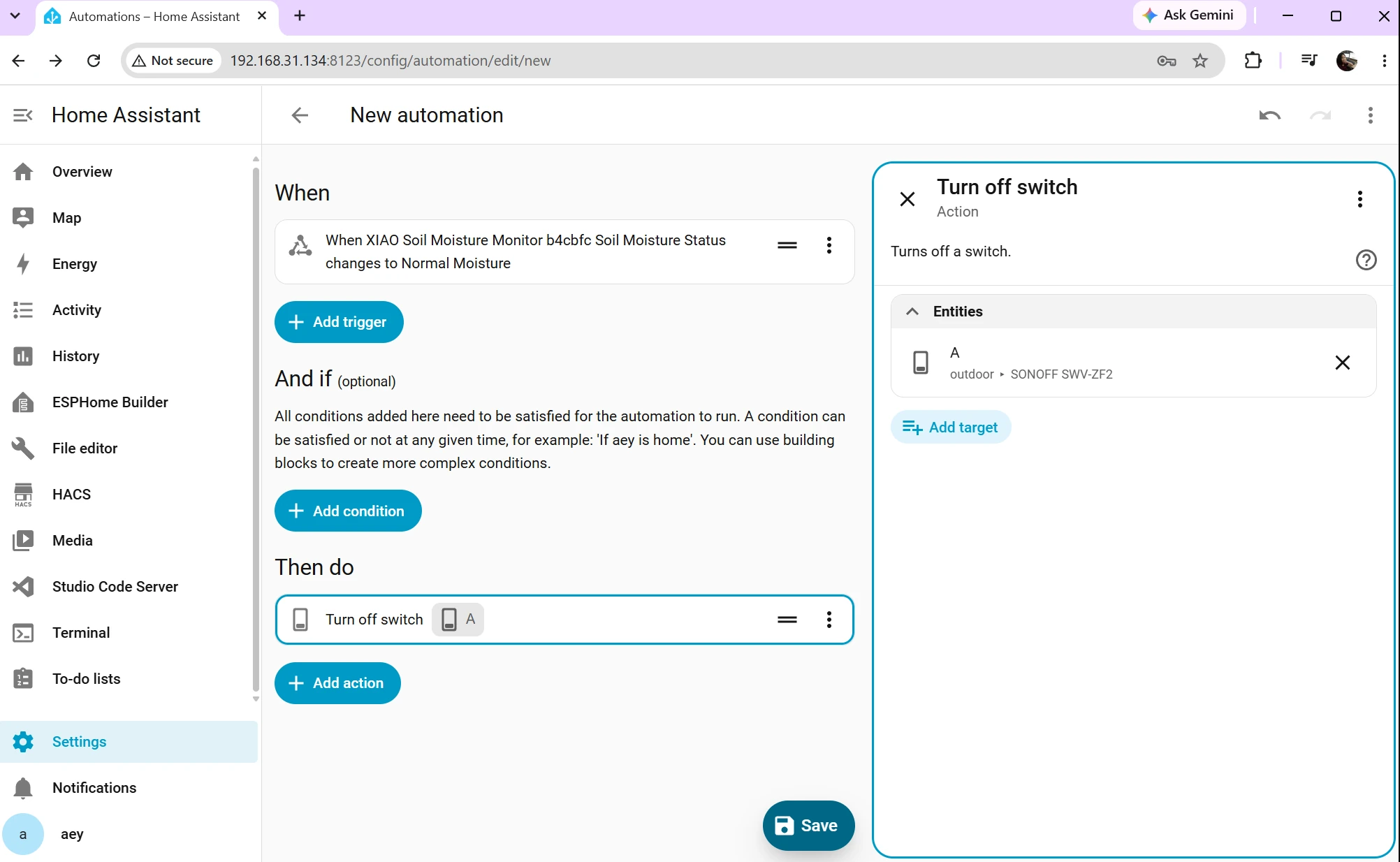

Также была создана ещё одна автоматизация для отключения воды, когда почва имеет достаточную влажность, с условием, что когда статус «Soil Moisture Status» равен «Normal», переключатель A (Switch A) устройства SONOFF SWV-ZF2 отключается.

Проведённый тест показал, что система работает в соответствии с конфигурацией. Когда сущность «Soil Moisture Status» получает значение «Dry», переключатель A (Switch A) включается для полива растения, а когда статус меняется на «Normal», полив автоматически прекращается.

Как часто бывает, Home Assistant не получает всех функций/сущностей от SONOFF Hydro DUO, и, например, данные о расходе воды отсутствуют.

Заключение

SONOFF Hydro DUO — это полезное устройство для умного дома/сада, позволяющее создать автоматическую систему полива растений, в которой наличие двух зон оказывается полезным. В рассматриваемой конфигурации Зона A использовалась для автоматического полива растений, а Зона B — для ручного управления поливочным шлангом. К другим ключевым особенностям относятся встроенный расходомер воды и функции оповещения о нештатных ситуациях.

Устройство также обеспечивает определённую гибкость благодаря поддержке Bluetooth 5 LE и Zigbee 3.0. Пользователи, у которых нет Zigbee-шлюза, могут управлять умным водяным клапаном напрямую со смартфона через режим Proximity (Bluetooth), но для включения всех функций рекомендуется режим Zigbee-шлюза. Hydro DUO также совместим с Home Assistant; работоспособность решения была продемонстрирована управлением клапаном на основе данных от стороннего датчика влажности почвы с подключением по Wi-Fi. Обратите внимание, что Home Assistant поддерживает не все функции (сущности), доступные в приложении eWeLink.

Хотя в конечном итоге всё заработало должным образом, тестирование прошло далеко не гладко. Возникло множество проблем при интеграции SONOFF Hydro DUO с собственным NSPanel Pro Gen2 компании, начиная с добавления устройства; Zigbee-клапан также через некоторое время исчезал с 4-дюймового дисплея и вовсе не отображался в приложении eWeLink. Все эти проблемы в итоге были решены с помощью обновления прошивки и обращения в SONOFF через функцию обратной связи в приложении eWeLink, которая сама по себе требует доработки, так как может сбивать с толку.

В целом, SONOFF Hydro DUO — интересный вариант для тех, кто хочет добавить систему управления водяным клапаном в свой умный дом/сад через eWeLink или Home Assistant. Устройство будет использоваться в долгосрочной перспективе, чтобы комнатные деревья не погибли, даже когда никого нет дома. Время покажет, насколько устройство стабильно и надёжно; скорее всего, через eWeLink, поскольку он поддерживает дополнительные функции, такие как расход воды, оповещения и аварийный режим, хотя последний, вероятно, можно реализовать и через автоматизацию.

Хочется поблагодарить SONOFF за предоставленный на обзор Hydro DUO и за исправление ошибок, обнаруженных в ходе тестирования. Его можно приобрести за $46.90 в магазине SONOFF Просто убедитесь, что выбрали правильную модель для вашего региона: EU = BSP, US = NH. Вы также можете использовать промокод «CNXSOFT», чтобы получить дополнительную скидку 10%.
