AAEON PICO-ADN2 – низкопрофильный Pico-ITX SBC на базе Alder Lake-N для применений с ограниченным пространством

Его характеристики очень похожи на PICO-ADN4 Pico-ITX SBC представленная в 2023 году, с интерфейсами дисплеев HDMI, LVDS и eDP, поддержкой до 16 ГБ LPDDR5, двумя портами Gigabit Ethernet, разъёмом M.2 E-Key для беспроводной связи, несколькими интерфейсами USB, RS232/RS485 и другими. Основное отличие состоит в том, что большинство стандартных (и толстых) портов заменены низкопрофильными разъёмами, за исключением, как ни странно, разъёма HDMI.

Технические характеристики AAEON PICO-ADN2

• SoC Alder Lake-N (один из двух)
  • Процессор Intel N97, четырехъядерный, с тактовой частотой до 3.6 ГГц, кэшем 6 МБ, графикой Intel UHD Graphics (24 EU); TDP: 12 Вт
  • Intel Core i3-N305 восьмиъядерный процессор с тактовой частотой до 3.8 ГГц, кэшем 6 МБ, графикой Intel UHD Graphics (32 EU); TDP: 15 Вт
  • Другие процессоры Intel Atom серии x7000E, Processor N-series и Intel Core i3 Processor N-series — по запросу
• Системная память — до 16 ГБ LPDDR5 4800 МГц
• Хранение данных — разъём mSATA/mPCIe
• Видеовыход
  • HDMI 1.4 до 3840 x 2160 при 30 Гц (4Kp30)
  • Двухканальный LVDS 18/24 бит до 1920 x 1200 при 60 Гц
    • Напряжение сигнала LVDS: 3,3 В / 5 В, 1,5 А (выбирается перемычкой)
    • Напряжение подсветки LVDS: 5 В / 12 В, 2,5 А (выбирается перемычкой)
  • Опциональный DDI через BIO (см. «Расширение»)

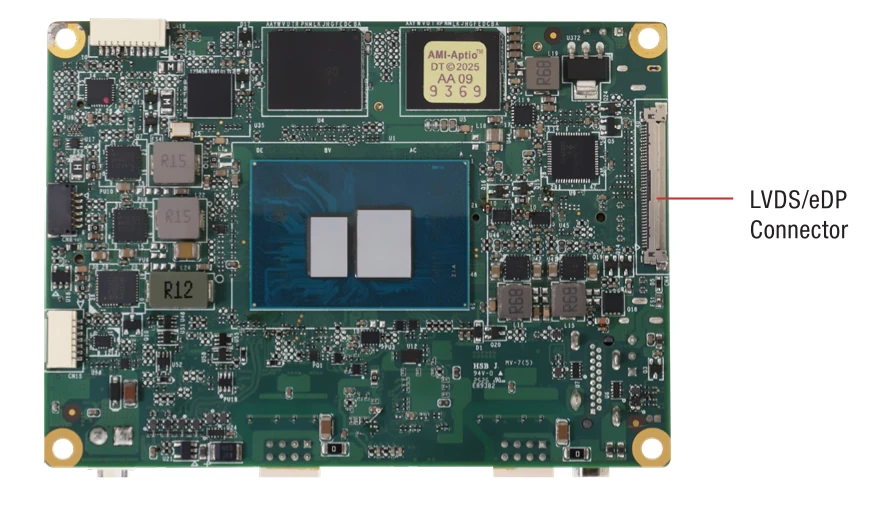

  • Опциональный eDP 1.4 до 3840 x 2160 при 60 Гц
  • До 3 независимых дисплеев
• Сеть
  • Gigabit Ethernet через 8-контактный разъем и контроллер Intel i226-V 2.5GbE (примечание: не опечатка, ограничено производительностью Gigabit Ethernet. См. раздел комментариев)
  • Gigabit Ethernet через 8-контактный разъем и контроллер Realtek RTL8111H-CG
  • Опциональный WiFi и Bluetooth через модуль M.2
• USB
  • Разъем с 2x интерфейсами USB 3.2 Gen 1
  • 2x разъема USB 2.0
• Последовательные интерфейсы – 2x COM 1~2 RS-232/422/485 через один разъем; поддерживает 5V/12V/RI
• Расширение
  • Полноразмерный слот mSATA/mPCIe (по умолчанию: mSATA, выбирается в BIOS)
  • Слот M.2 2230 E-Key (PCIe 3.0 [x1] + USB 2.0)
  • Опциональный 80-контактный высокоскоростной разъем BIO (требуется настраиваемый BIOS) с USB 2.0, SMBUS, DDI, LPC, PCIe [x1]; примечание: незапаянный левый разъем на изображении ниже.
  • 4-контактный разъем DIO
  • SMBus/I2C разъем
• Безопасность – TPM 2.0
• Разное
  • Батарея RTC 3V/240mAh
  • 2-контактный разъем для внешнего суперконденсатора (опционально)
  • AMI Aptio UEFI/BIOS с поддержкой Wake-on-LAN, сторожевой таймер
  • 4-контактный разъем для умного вентилятора
  • Разъем передней панели: HDD LED, PWR LED, кнопка питания, зуммер, сброс
• Электропитание
  • +12 В постоянного тока через 2-контактный разъем JST
  • Тип блока питания AT/ATX
• Энергопотребление при 12 В (Intel N97, 8 ГБ LPDDR5)
  • Типичное: 2,43 А или около 29,2 Вт
  • Максимальное: 2,91 А или около 34,9 Вт
• Размеры – 100 x 72 мм (форм-фактор Pico-ITX)
• Вес – 80 грамм
• Диапазон температур – рабочий: от -20 до 70°C; хранение: от -40°C до 85°C
• Влажность – от 0% до 90% относительной влажности, без конденсации
• MTBF – 1 636 770 часов
• EMC – CE/FCC Class A

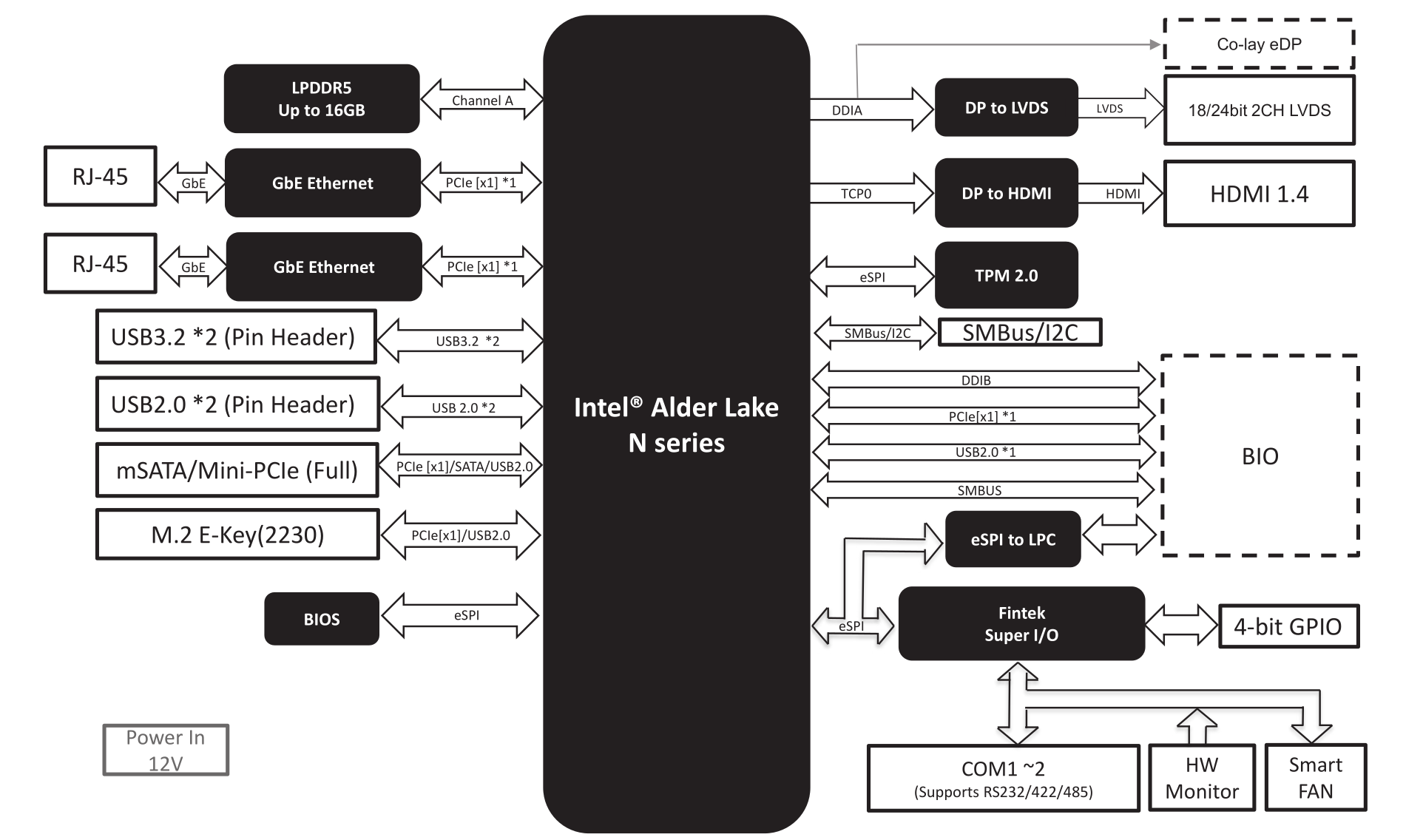

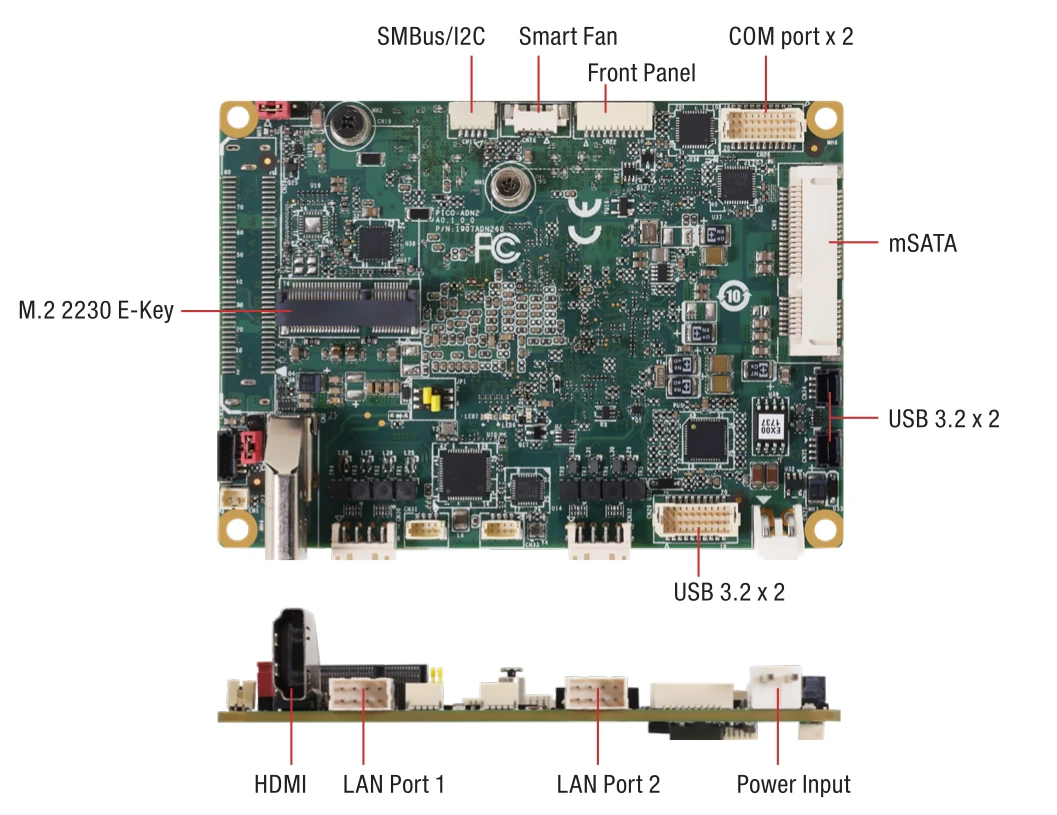

За прошедшие годы было представлено множество тонких одноплатных компьютеров Intel Alder Lake-N или Twin Lake от AAEON , Jetway , SECO , MSI и другие, но обычно они поставляются с толстыми разъемами RJ45 и USB Type-A, а PICO-ADN2 идет дальше, используя пины или разъемы, за исключением этого вертикального порта HDMI… Никакой системы охлаждения показано не было, но, учитывая конструкцию, можно предположить, что плата будет охлаждаться (металлическим) шасси конечного продукта, а не типичным радиатором или активным кулером.

AAEON не предоставил информации о цене на PICO-ADN2, но для справки: образцы PICO-ADN4 с SoC Intel N97 и 8 ГБ LPDDR5 в настоящее время продаются за $784 , так что ожидайте что-то в этом диапазоне. Дополнительная информация, включая техническое описание, руководство пользователя и BIOS, доступна на странице продукта .
