Elecrow ThinkNode M9 — это автономный LoRa-терминал, работающий под управлением прошивки MeshCore и оснащённый клавиатурой QWERTY, цветным дисплеем, GPS, LoRa-связью и аккумулятором ёмкостью 2300 мА·ч, что делает его пригодным для связи на открытом воздухе и в чрезвычайных ситуациях.

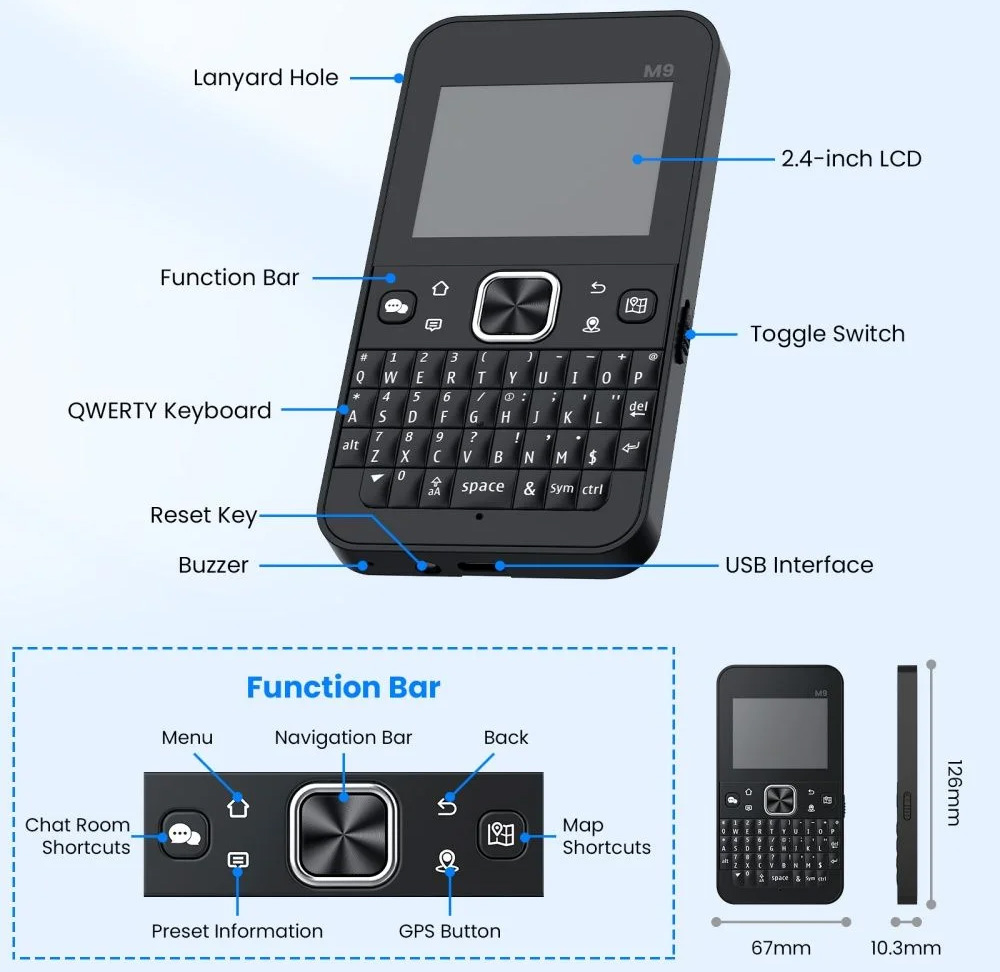

Устройство построено на базе ESP32-S3R8 и LoRa-модуля Semtech LR1110, поддерживающего частоты US915 и EU868, при этом esp32-s3 добавляет поддержку Wi-Fi 4 и Bluetooth 5.0/BLE. Кроме того, оно оснащено 2,4-дюймовым TFT-дисплеем с разрешением 240 × 320, 37-клавишной физической клавиатурой QWERTY, поддержкой GPS/GNSS, а также магнитным компасом для навигации и обмена местоположением. Прочие особенности включают порт USB-C для зарядки и программирования, RTC, зуммер, встроенные антенны и литий-полимерный аккумулятор 2300 мА·ч/3,8 В, рассчитанный на 2–3 дня работы в режиме ожидания. M9 ориентирован на исследования на открытом воздухе, экстренную связь и связь при стихийных бедствиях, удалённые операции, научные исследования, а также офлайн-сообщества или конфиденциальную связь.
Технические характеристики ThinkNode M9:
- SoC – Espressif Systems ESP32-S3
- CPU – двухъядерный Tensilica LX7 с тактовой частотой до 240 МГц и векторным расширением для задач ИИ/МО
- RAM – 512 КБ SRAM; 8 МБ PSRAM
- Wireless – Wi-Fi 4 и Bluetooth LE 5
- Хранилище – 16 МБ флеш-памяти
- Дисплей – 2,4-дюймовый ЖК-дисплей TFT-TN с разрешением 320×240, яркостью 200 кд/м² (не сенсорный)
- Аудио и обратная связь – встроенный зуммер
- Пользовательский ввод – 37-клавишная полноценная клавиатура QWERTY с зонами навигации и функций, переключатель, скрытая кнопка сброса
- Беспроводная связь
- 2,4 ГГц 802.11a/b/g/n Wi-Fi 4 и Bluetooth 5.0 LE (через ESP32-S3)
- LoRa – трансивер Semtech LR1110 поддерживающий частоты 868 МГц (EU) или 915 МГц (US); встроенная антенна FPC
- GNSS – встроенный GPS с керамической антенной; поддерживает GPS, GLONASS, Galileo и BeiDou
- Обе антенны имеют коэффициент усиления 5 дБи
- USB – порт USB 2.0 Type-C для питания и программирования
- Разное
- Магнитный компас
- RTC для быстрой синхронизации времени
- Питание
- 5 В через порт USB Type-C
- Литий-полимерный аккумулятор 2300 мАч (3,8 В) (форм-фактор 415367) с платой защиты
- Время работы от аккумулятора – от 2 до 3 дней в режиме ожидания
- Габариты – 126 x 67 x 10,3 мм (пластиковый корпус)
- Вес – 123 грамма
- Диапазон рабочих температур – эксплуатация: от -10°C до 60°C; хранение: от -20°C до 70°C
- Крепление – варианты заднего и настенного монтажа
Компания сообщает, что терминал поставляется с предустановленной прошивкой MeshCore, но на момент написания статьи ThinkNode M9 не удалось найти в веб-прошивальщике MeshCore , но, вероятно, это связано с тем, что поддержка была добавлена всего несколько дней назад . Для разработки пользовательской прошивки плату ESP32-S3 можно программировать на C/C++ или MicroPython с помощью ESP-IDF и Arduino IDE, при этом поддерживается библиотека LVGL для дисплея. Однако на момент написания статьи нет ни исходного кода (репозитория GitHub), ни вики-страницы для нового устройства M9.
Устройство оснащено отдельными встроенными антеннами для Wi-Fi/Bluetooth, LoRa и GPS, стратегически расположенными для поддержания хорошего уровня сигнала без внешних антенн. Его аккумулятор ёмкостью 2300 мА·ч обеспечивает около 2–3 дней в режиме ожидания; кроме того, имеются энергосберегающие функции, которые помогают продлить время работы от батареи во время походов, в чрезвычайных ситуациях и при других сценариях использования вне сети.
Концепция автономного LoRa-коммуникатора со встроенной клавиатурой и дисплеем не нова, и о подобных устройствах уже писалось ранее, например о серии LILYGO T-Deck , в которую входят LILYGO T-Deck , T-Deck Plus и T-Deck Pro , все оснащены ESP32-S3, LoRa-трансивером, QWERTY-клавиатурой в стиле BlackBerry и трекболом. Кроме того, Elecrow также выпустила ThinkNode M1 на базе nRF52840 и ThinkNode M2 на базе ESP32-S3. . Но ни одна из моделей не имеет физической клавиатуры и требует подключения по Bluetooth к смартфону для ввода текста.
Итак, похоже, что ThinkNode M9 основывается на этих более ранних конструкциях, добавляя встроенную клавиатуру, что делает его полностью автономным LoRa-терминалом для обмена сообщениями, не требующим смартфона для ввода текста.
Терминал связи ThinkNode M9 MeshCore в настоящее время доступен в магазине Elecrow за $74.90 , где можно выбрать версию на 915 МГц или 868 МГц.
