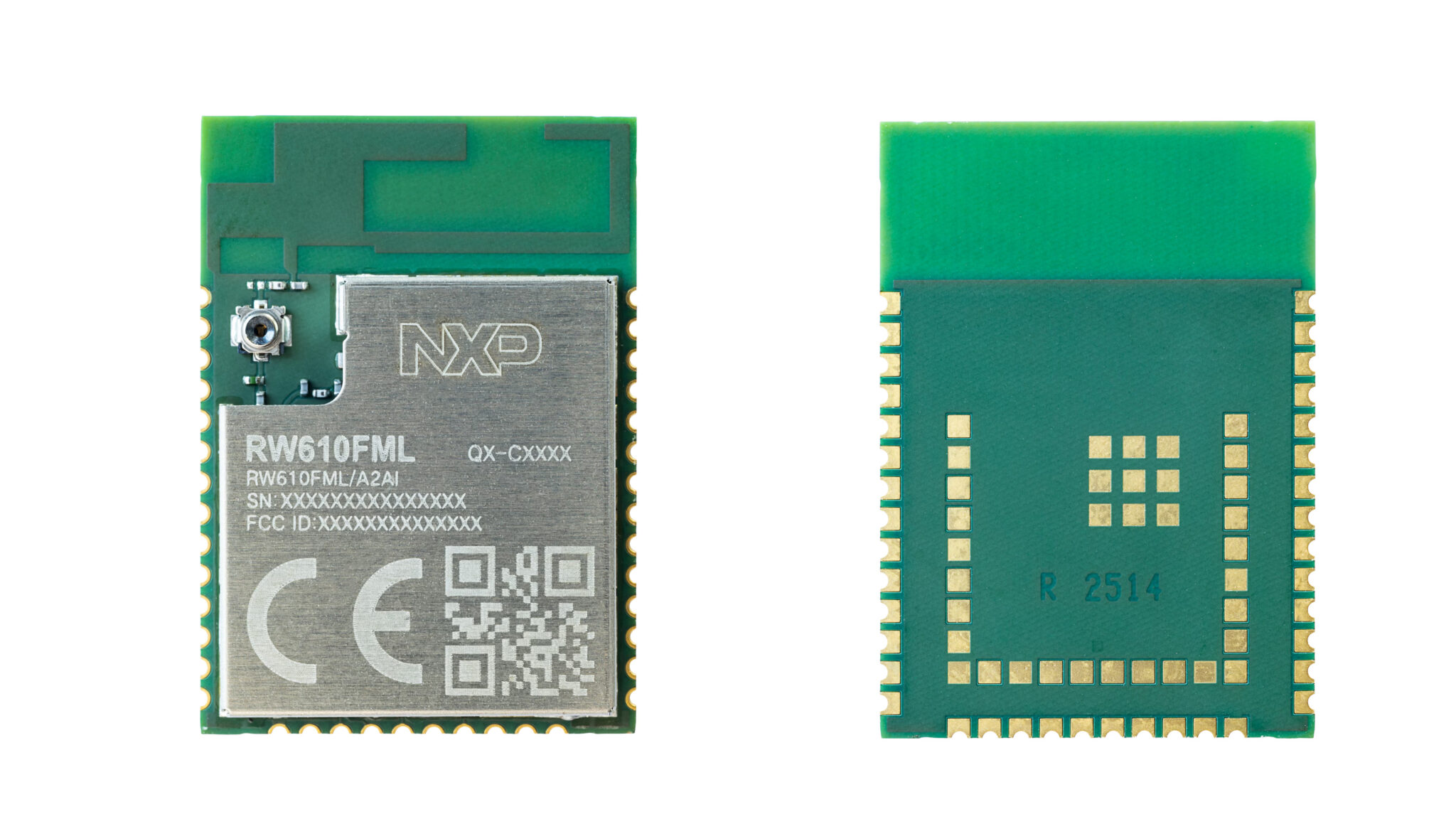

Компания NXP представила RW610FML — компактный, энергоэффективный, сертифицированный беспроводной модуль Wi-Fi 6 и Bluetooth Low Energy (BLE) 5.4, основанный на собственном микроконтроллере RW610 Cortex-M33, являющемся младшей версией RW612 без радиомодуля 802.15.4.

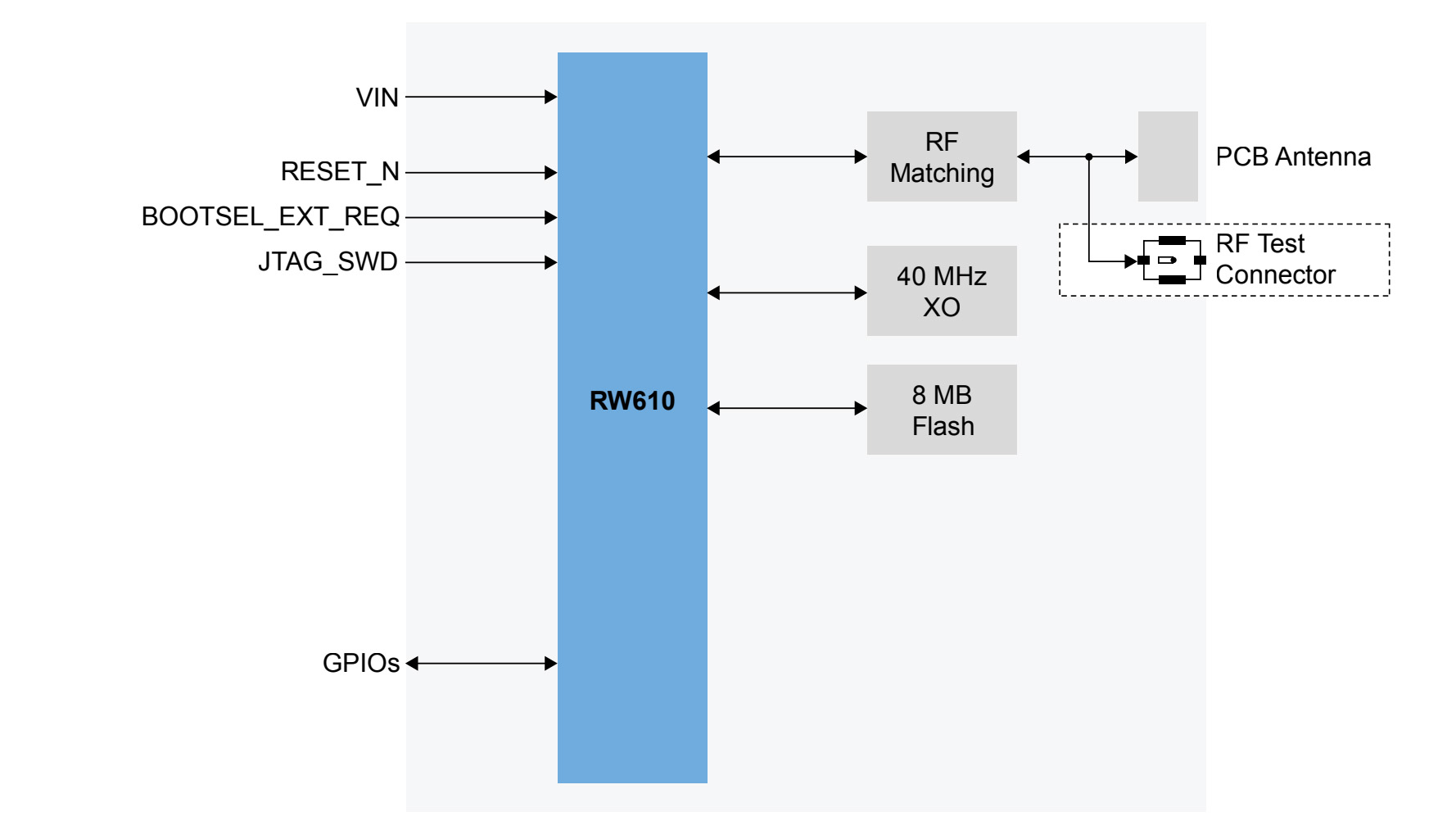

Предназначенный для умных приборов, домашней автоматизации, промышленных шлюзов и медицинских устройств, поверхностно-монтируемый модуль объединяет беспроводную SoC на базе Arm Cortex-M33 с частотой 260 МГц, 8 МБ встроенной NOR-флэш-памяти, встроенную антенну, схему согласования ВЧ и кварцевый резонатор.
Технические характеристики NXP RW610FML:
- Беспроводной MCU – NXP RW610
- Ядро CPU – Arm Cortex-M33 с частотой 260 МГц и Arm TrustZone-M
- Внутренняя память – 1,2 МБ встроенной микросхемной SRAM
- Подключение
- Wi-Fi – двухдиапазонный 2,4 ГГц и 5 ГГц Wi-Fi 6 (IEEE 802.11a/b/g/n/ac/ax) SISO
- Ширина канала 20 МГц
- Максимальная скорость передачи данных до MCS9 (114 Мбит/с)
- Bluetooth – Bluetooth Low Energy (LE) с поддержкой высокоскоростного режима 2 Мбит/с, работы на большом расстоянии и расширенного рекламирования
- Wi-Fi – двухдиапазонный 2,4 ГГц и 5 ГГц Wi-Fi 6 (IEEE 802.11a/b/g/n/ac/ax) SISO
- Память – 8 МБ NOR-флэш
- Отверстия по краям и контактные площадки для подключения к плате-носителю
- Память
- 2 интерфейса FlexSPI для внешней NOR-флэш (XIP) и PSRAM
- SDIO 3.0
- Дисплей – интерфейс LCD
- Аудио – I2S/PCM, цифровой микрофонный интерфейс (DMIC)
- Прочие вводы/выводы
- АЦП, ЦАП, аналоговый компаратор (ACOMP)
- USB, UART, I2C, SPI, GPIO
- Универсальный модуль идентификации абонента (USIM)
- Интерфейс сосуществования беспроводных технологий 2 (WCI-2)
- Арбитраж пакетного трафика (PTA)
- Отладка – JTAG, последовательный проводной отладчик (SWD)
- Память
- Безопасность – технология NXP EdgeLock с безопасной загрузкой, безопасной отладкой, безопасными обновлениями прошивки, безопасным управлением жизненным циклом, аппаратной криптографией и физически неклонируемой функцией (PUF) для безопасного управления ключами
- Разное
- Встроенная PCB-антенна
- Таймеры – SCTimer / PWM, микротиковый таймер (UTICK)
- Размеры – 25,5 × 18 × 3,16 мм (форм-фактор модуля LGA для поверхностного монтажа)
- Вес – приблизительно 1,51 грамма
- Температурный диапазон – рабочий: от -40°C до 85°C (промышленный); хранения: от -45°C до 95°C
- Уровень чувствительности к влаге (MSL) – 3
Встроенный интерфейс FlexSPI оснащен механизмом расшифровки на лету, позволяющим МК безопасно выполнять код на месте (XIP) из внешней флеш-памяти.

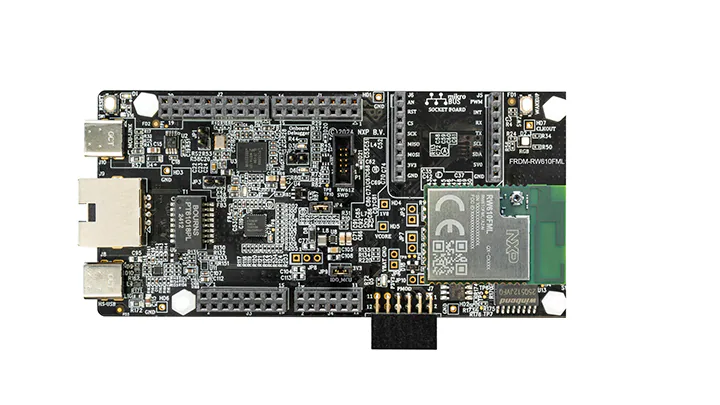

Для упрощения разработки компания также предлагает отладочную плату FRDM-RW610FML, которая обеспечивает доступ к GPIO модуля, последовательным интерфейсам, встроенной флеш-памяти и отладочному пробнику MCU-Link для оценки и прототипирования. Другие подробности на данный момент недоступны, но изображение выше, предоставленное NXP, очень похоже на отладочную плату FRDM-RW612 .
Модуль работает под управлением FreeRTOS или Zephyr OS, а разработка может вестись с помощью MCUXpresso IDE, MCUXpresso for Visual Studio Code, IAR Embedded Workbench или Keil MDK.
Модуль RW610FML и отладочная плата FRDM-RW610FML в настоящее время указаны как предсерийные продукты, и на момент написания компания ничего не сообщала о ценах. Более подробную информацию, включая предварительный информационный лист RW610FML, можно найти на странице продукта и в пресс-релизе .
