VIEWE UEDX12120076-HMD-RB-A и UEDX80800076-HMD-RB-A — это 7,6-дюймовые квадратные HDMI емкостные сенсорные дисплеи с разрешением 1200×1200 и 800×800 соответственно.
Ранее были представлены 4-дюймовые квадратные HDMI+USB сенсорные дисплеи с разрешением 720×720 для Raspberry Pi или других одноплатных компьютеров (SBC), но если нужно что-то большее, VIEWE теперь выпустила 7,6-дюймовые варианты с более высоким разрешением.
VIEWE UEDX12120076-HMD-RB-A/UEDX80800076-HMD характеристики:
- Дисплей
- 7,6-дюймовый квадратный IPS дисплей с интерфейсом MIPI DSI
- Разрешение
- UEDX80800076-HMD-RB-A – 800 x 800
- UEDX12120076-HMD-RB-A – 1200 x 1200
- Драйвер дисплея
- ILI9881C для UEDX80800076-HMD-RB-A
- Предположительно HX8279 для UEDX12120076-HMD-RB-A
- Яркость – 1000 кд/м²
- Активная область – 135,36 x 135,36 мм
- Сенсорный экран – опциональный емкостный сенсорный экран с поддержкой 5 касаний через порт USB-C (предположительно сенсорный контроллер FT6336U)
- Видеовход
- Mini HDMI 1.4

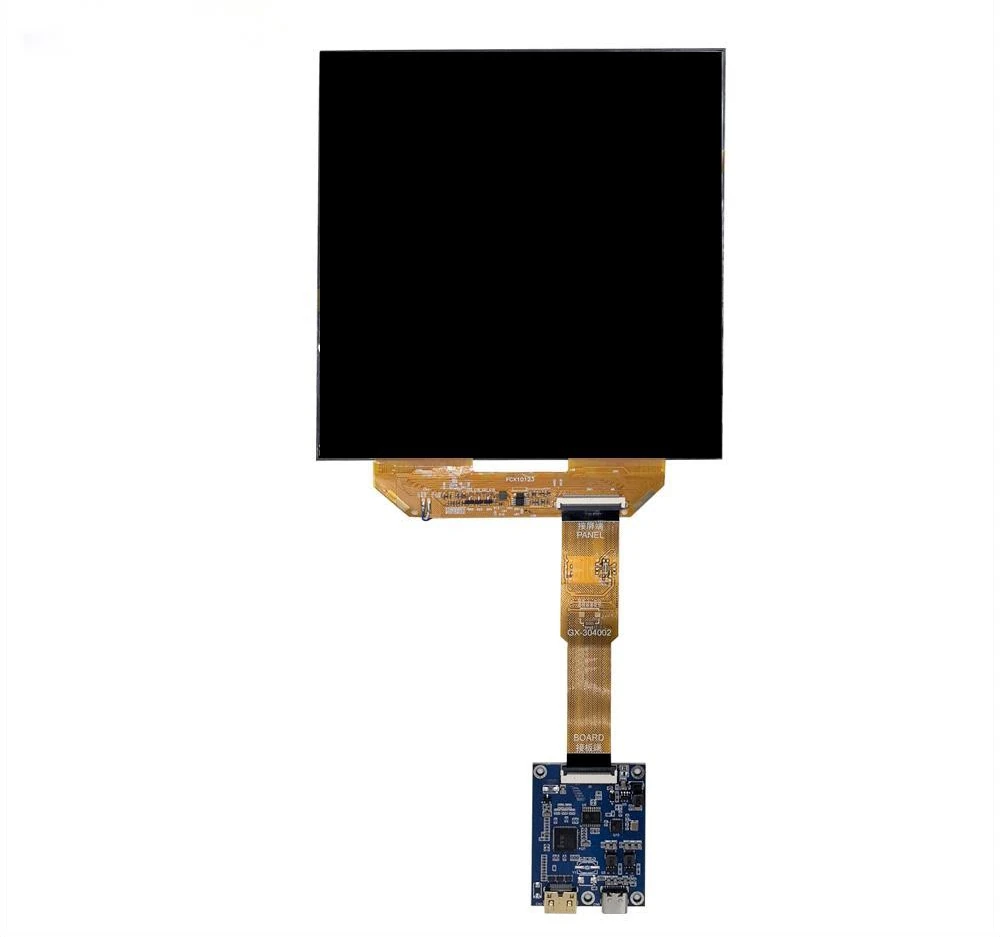

- Мост ITE HDMI в MIPI DSI на основе размытого фото контроллера.
- USB – порт USB-C для питания и сенсорного экрана
- Прочее – срок службы светодиодов: 30 000 часов
- Питание – 5 В через порт USB-C
- Размеры – 148,24 x 142,56 мм
- Вес – 250 граммов
- Диапазон температур – Рабочая: от -20 до 70°C; хранения: от -30 до 80°C

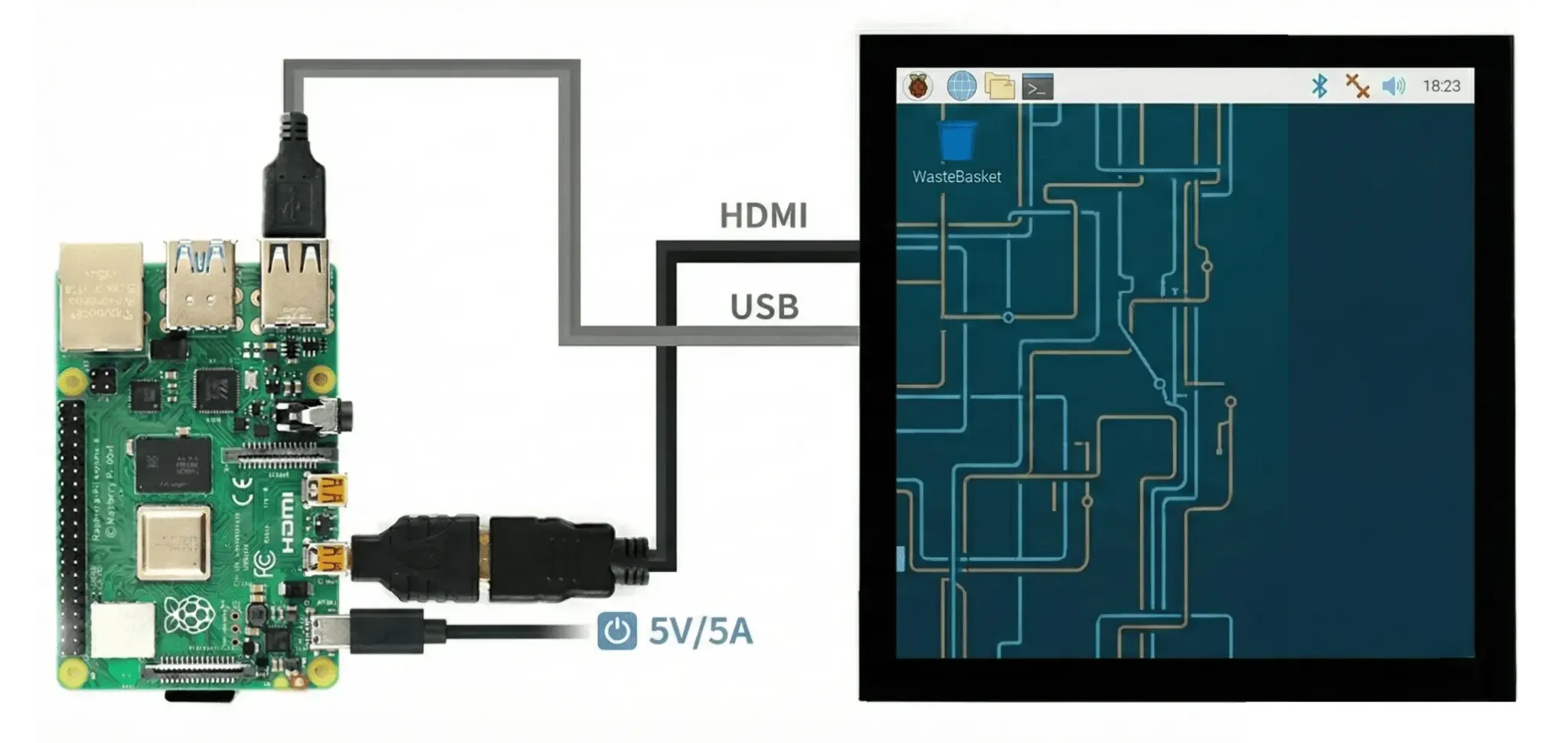

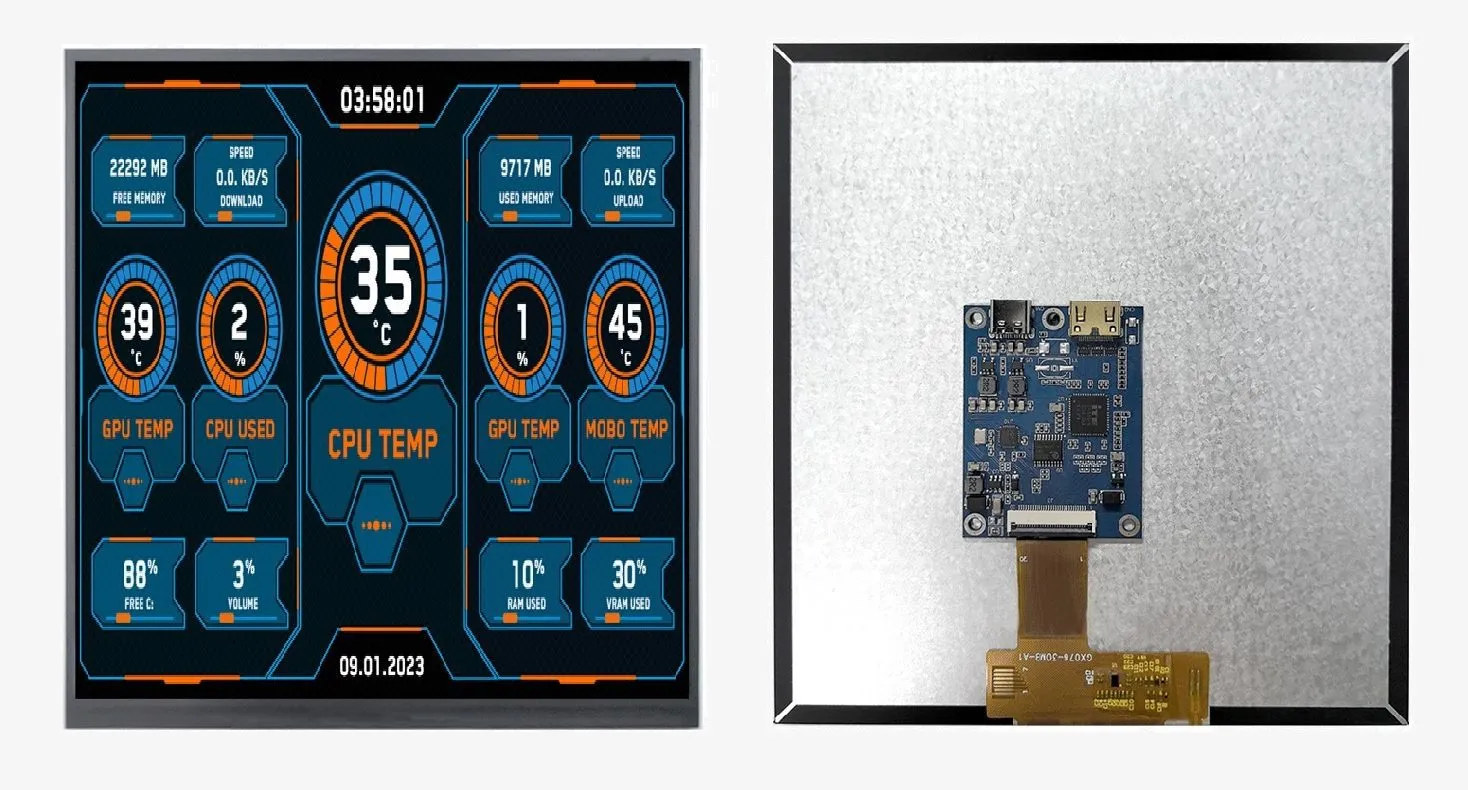

Дисплеи можно подключить к любому хосту со свободным выходом HDMI и портом USB, и компания выделяет одноплатные компьютеры Raspberry Pi, наборы разработчика NVIDIA Jetson или ПК с дополнительным экраном статистики под управлением AIDA64.
Необходимо изменить config.txt в Raspberry Pi OS следующим образом для дисплея 800×800:
hdmi_force_edid_audio=1
max_usb_current=1
hdmi_force_hotplug=1
config_hdmi_boost=7
hdmi_group=2
hdmi_mode=1
hdmi_mode=87
hdmi_drive=2
hdmi_cvt 800 800 60 6 0 0 0Компания не предоставила файл config.txt для дисплея 1200×1200, но он должен быть таким же, за исключением последней строки:
hdmi_cvt 1200 1200 60 6 0 0 0
Некоторая документация доступна на страницах продуктов , но обратите внимание, что есть ошибки, включая неверные размеры (они для 4-дюймовых моделей), неправильное руководство пользователя в PDF для UEDX12120076-HMD-RB-A (указывает на PDF модели 800×800) и т.д.
Дисплеи UEDX80800076-HMD-RB-A и UEDX12120076-HMD-RB-A 7,6-дюймовые квадратные HDMI USB сенсорные дисплеи можно приобрести на AliExpress за $85.29 и $131.78 до вычета налогов и стоимости доставки, а также их можно найти в продаже на вышеупомянутых страницах продуктов.
