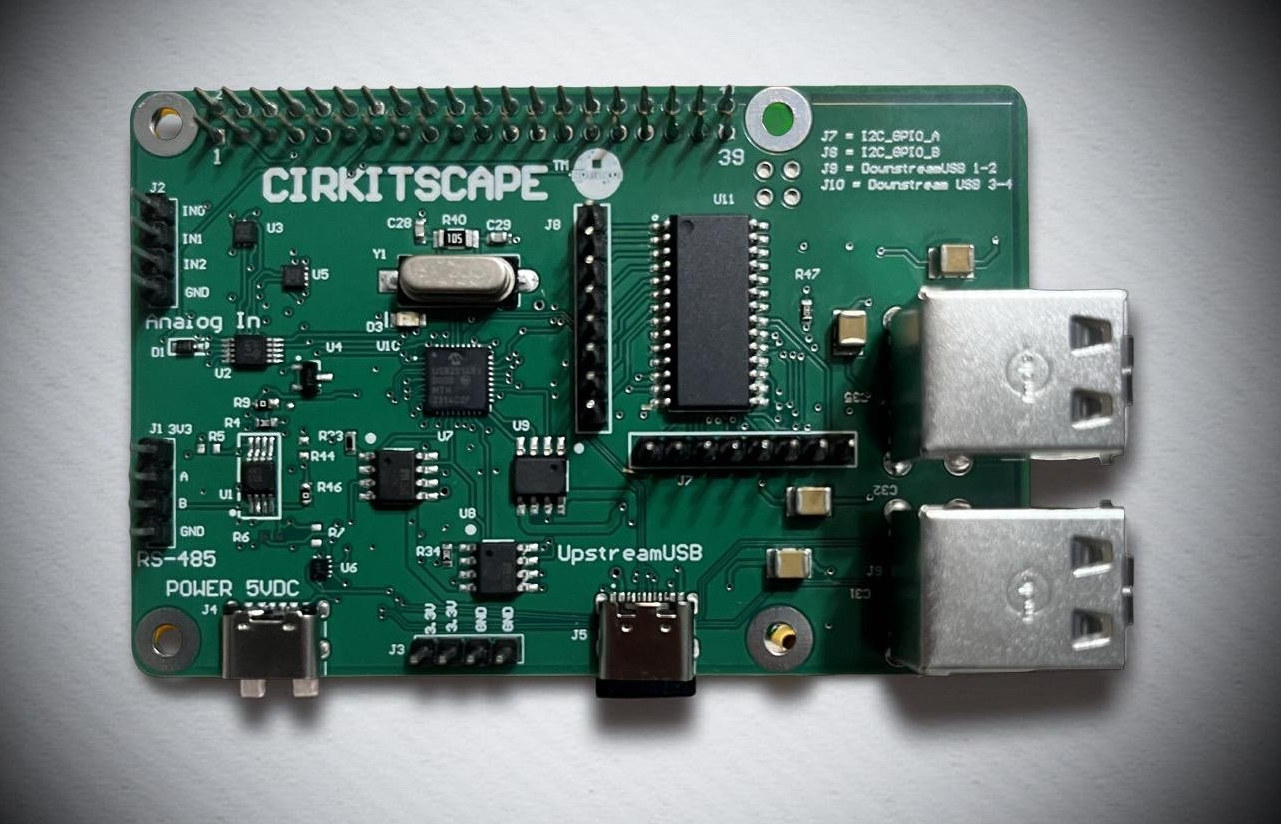

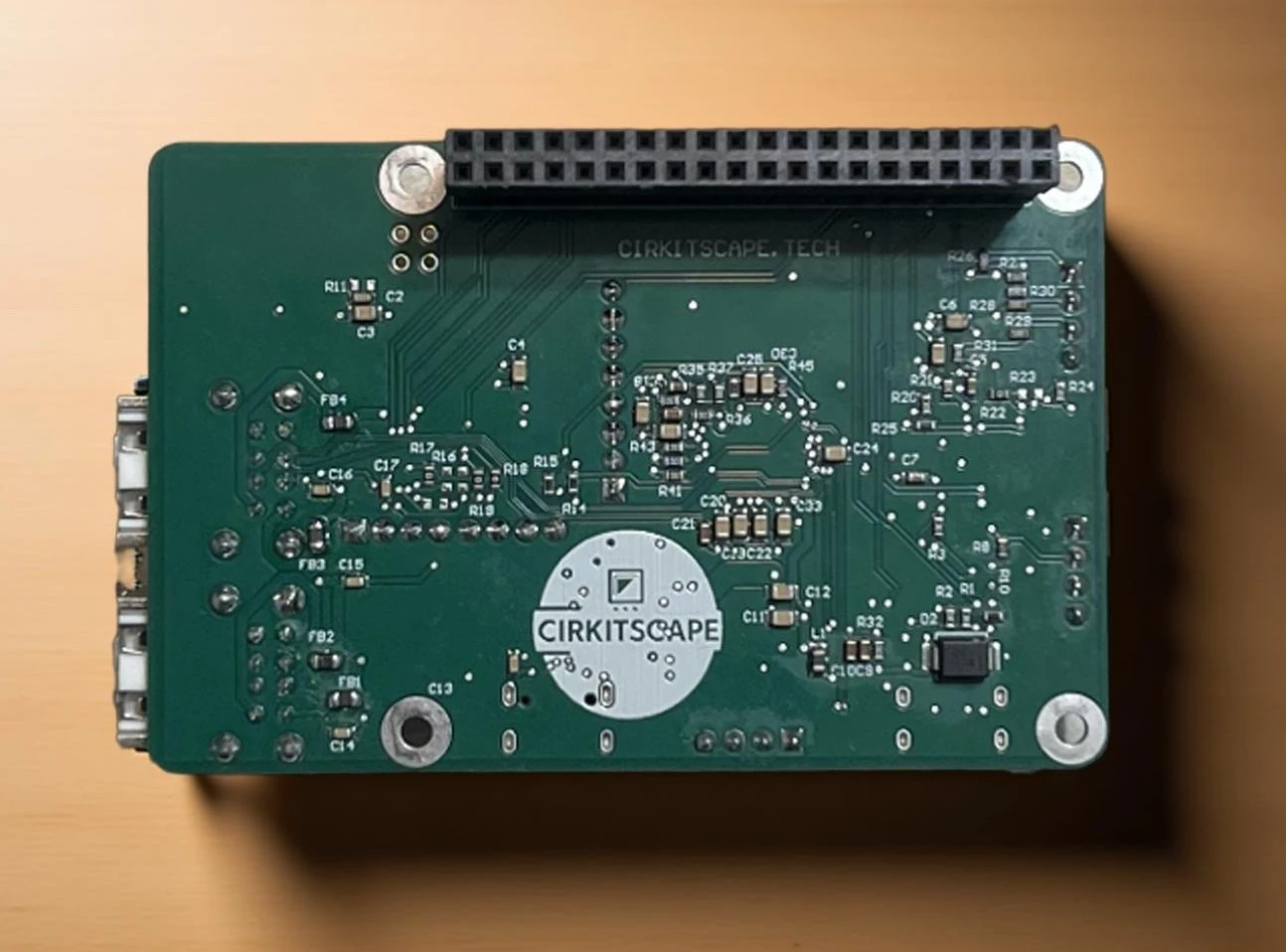

CirkitScape Top HAT (также пишется как TopHAT) — это многофункциональная плата расширения для Raspberry Pi, которая добавляет 16 дополнительных GPIO через расширитель I2C, разъем RS-485, 3-канальный 12-битный АЦП и четыре дополнительных порта USB 2.0 через USB-хаб.
Компания сообщила, что плата предназначена для того, чтобы «сделать прототипирование, снятие показаний, автоматизацию и реальные проекты на Raspberry Pi чище и проще без нагромождения множества отдельных модулей». Также предлагается набор датчиков Top HAT Sensor Kit с несколькими сенсорами для проектов экологического мониторинга.
Технические характеристики CirkitScape Top HAT:
- Поддерживаемые SBC: платы Raspberry Pi и совместимые SBC с 40-контактным GPIO-разъемом, включая Pi 5, 4, 3B+ и Zero
- USB
- 4 порта USB 2.0 (480 Мбит/с)
- 4-портовый USB-хаб 2.0
- Переключатели с ограничением тока на порт (500 мА на порт)
- Расширение ввода/вывода
- 16 GPIO через расширитель I²C MCP23017
- Аналоговый вход: 3-канальный 12-битный АЦП на чипе ADS1015
- Интерфейс RS-485 через полудуплексный трансивер MAX485
- Интерфейсы связи: I²C, SPI, UART через 40-контактный GPIO-разъем Raspberry Pi
- Питание
- Рабочее напряжение: вход 5 В постоянного тока
- Логическое напряжение: 3,3 В
- Размеры: 76,2 x 50,8 мм (форм-фактор Raspberry Pi HAT)

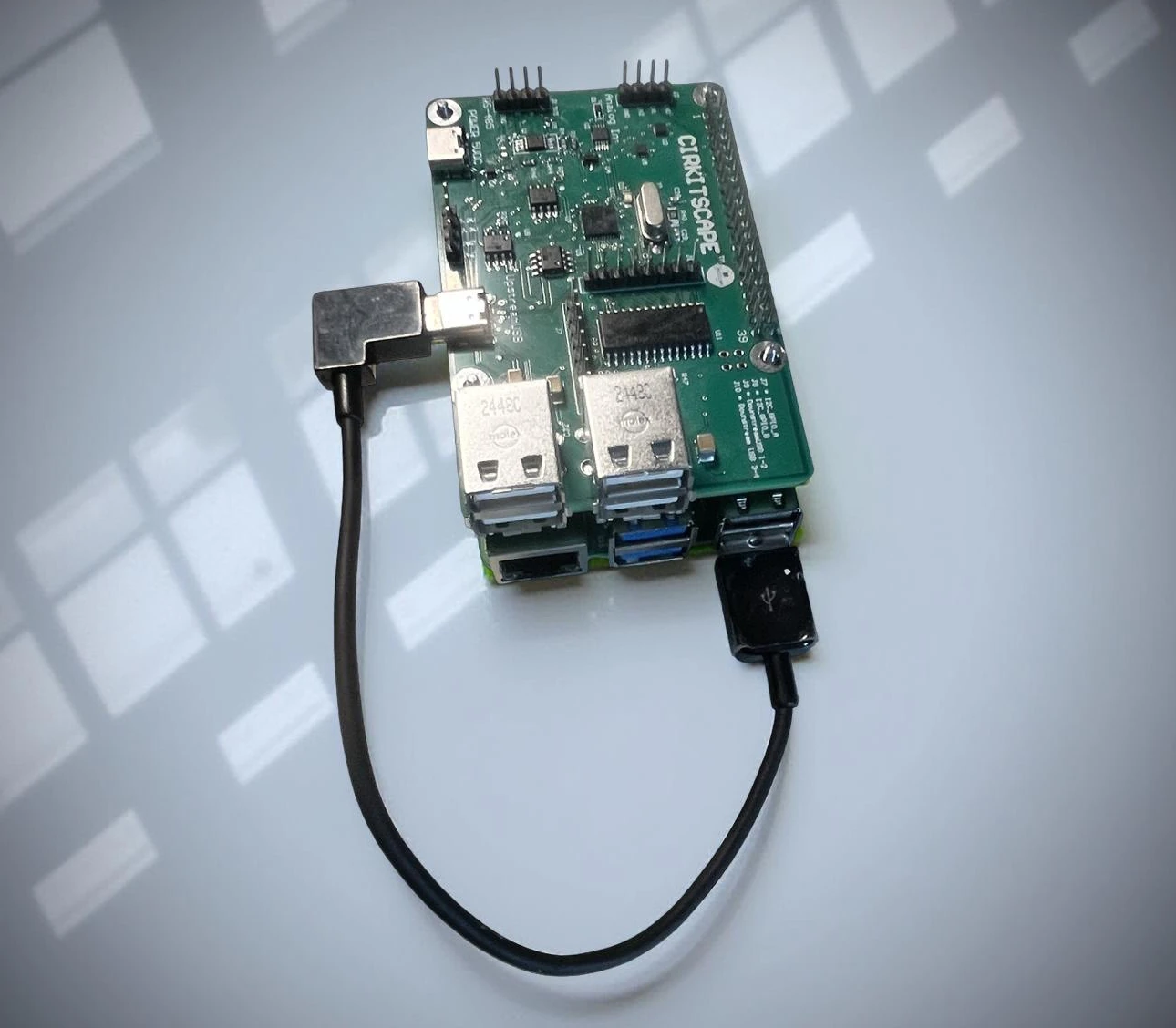

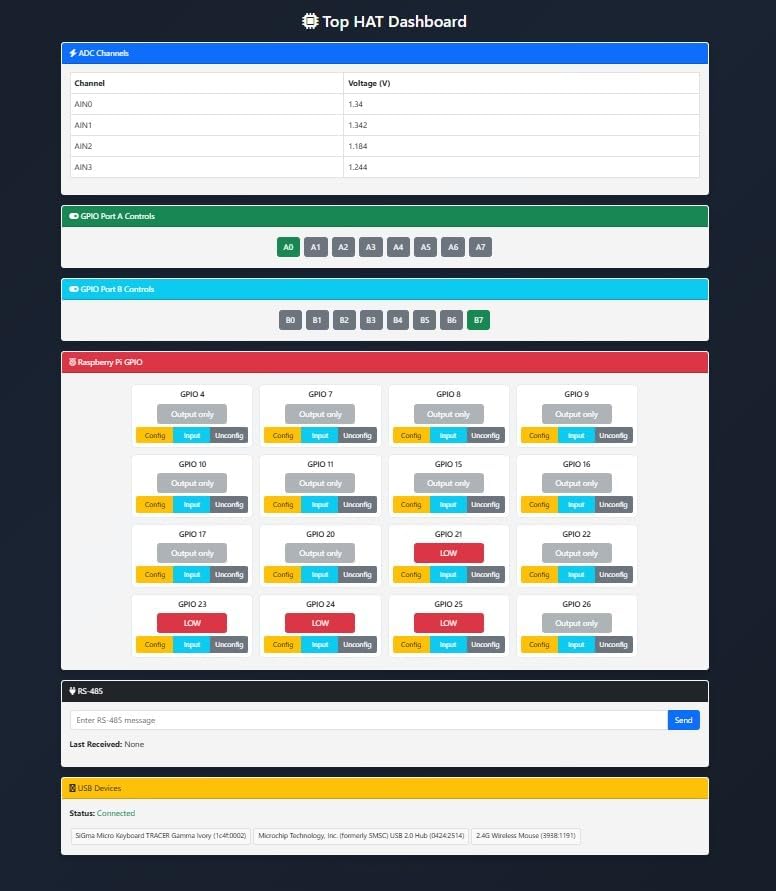

Top HAT совместим с Raspberry Pi OS и не требует специальной прошивки. Он поддерживает библиотеки Python pyserial, smbus и gpiozero и полностью управляется через I2C, UART и выводы GPIO через 40-контактный GPIO-разъем на Pi. Компания также предоставляет скрипт для настройки/включения I2C и UART, установки необходимых пакетов и настройки виртуального окружения Python. Также доступны примеры кода на Python и веб-панель управления на Python для управления оборудованием без программирования, просто открыв http://<raspberrypi-ip>:5000.
Целевые области применения включают промышленные системы управления, IoT-шлюзы и периферийные устройства, сбор данных с сенсоров, мультиплексирование USB-устройств, мост последовательной сети через RS-485 и прототипирование встраиваемых систем общего назначения.

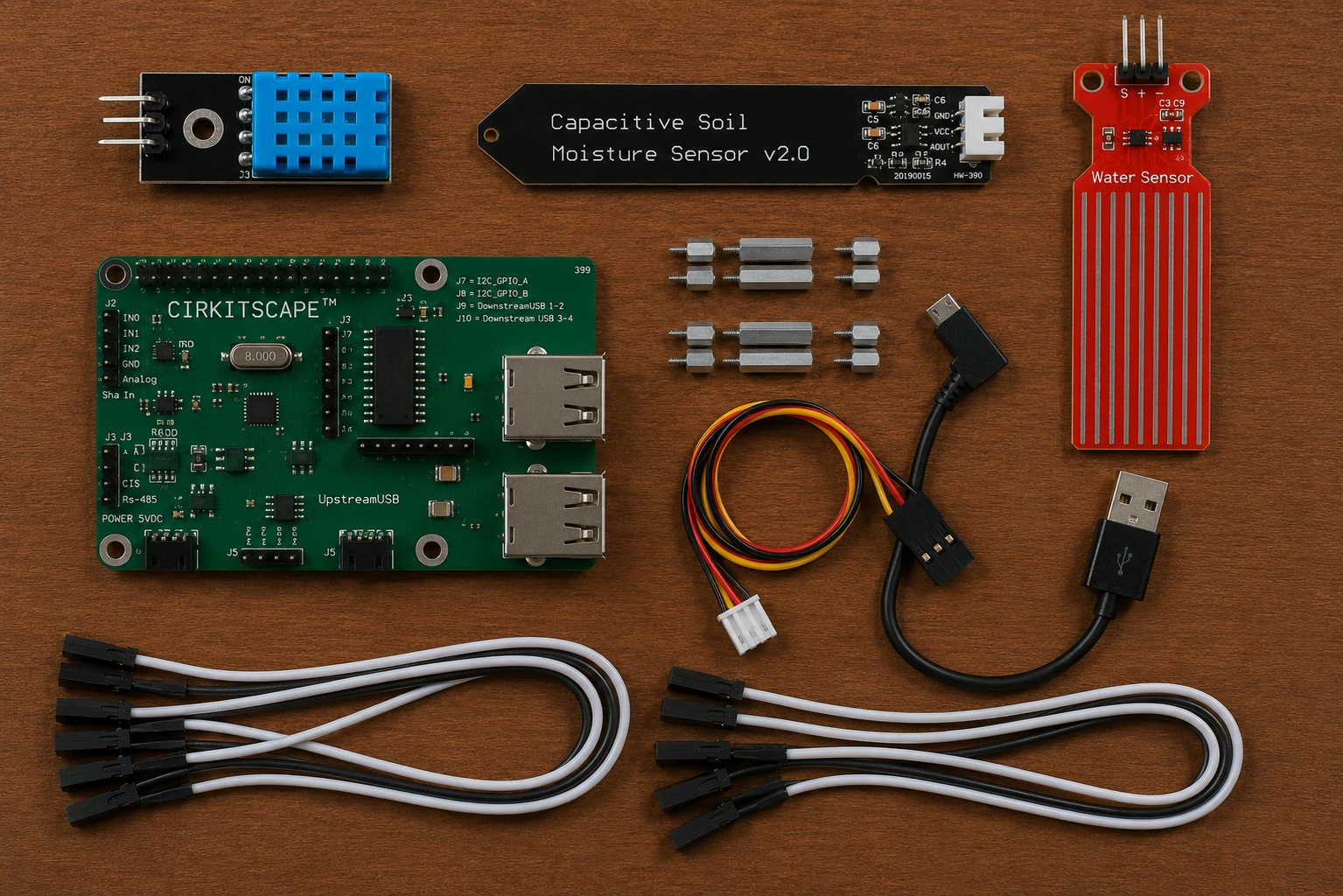

CirkitScape продает Top HAT по цене $48,6 на Amazon или $45 на сайте компании , где также можно найти все ресурсы для начала работы (даташит, примеры на Python, программу панели управления, скрипт установки и т.д.). Набор датчиков Top HAT Sensor Kit, упомянутый во введении, стоит $73 и включает Top HAT, кабель USB-C — USB-A, сенсор температуры и влажности, емкостный сенсор влажности почвы, сенсор обнаружения воды/дождя и несколько перемычек. Неясно, доступен ли набор датчиков, так как компания использовала ChatGPT для создания изображения продукта ниже… На сайте нет адреса, но CirkitScape, похоже, является малым бизнесом из Алабамы
