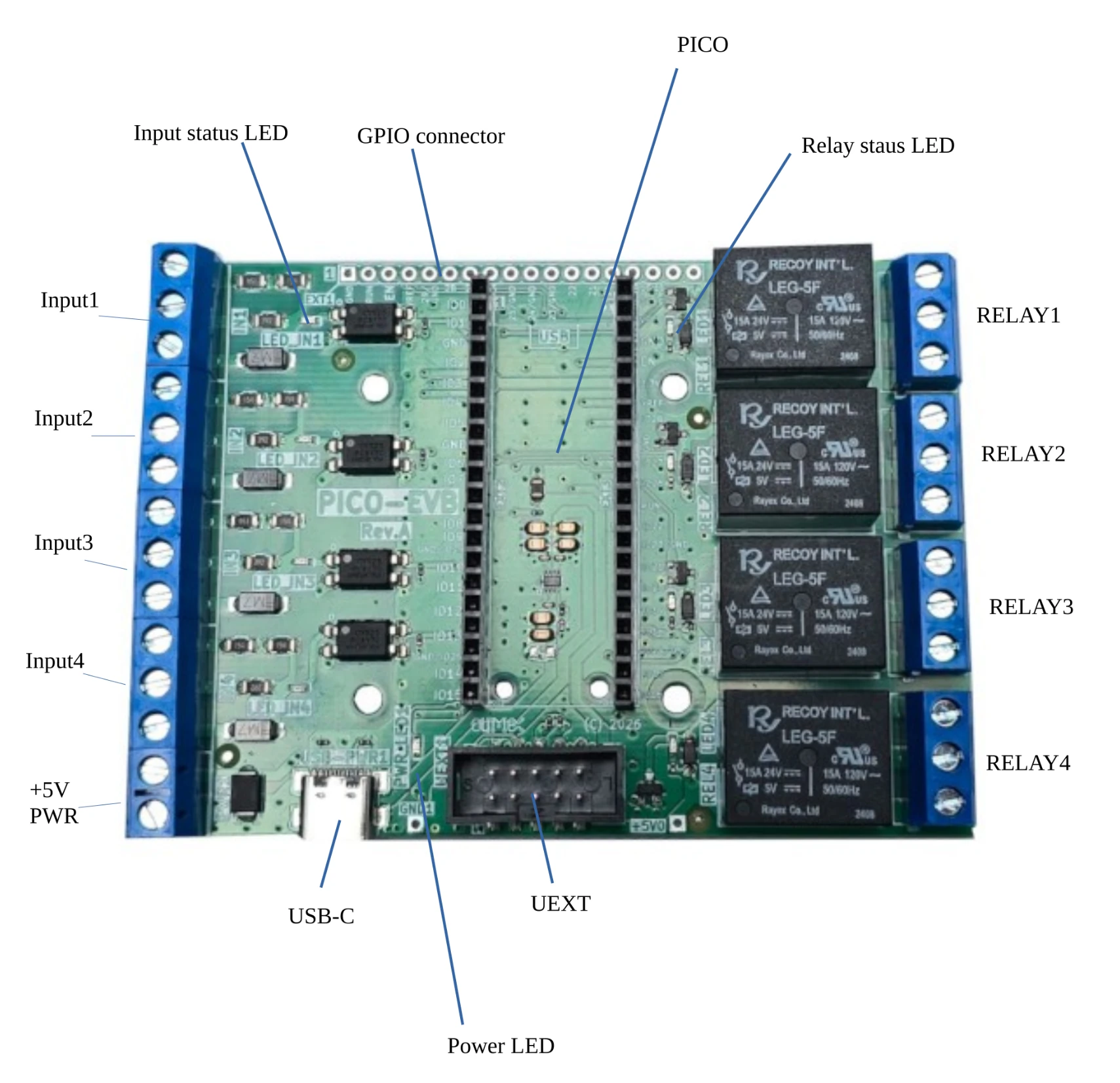

Плата автоматизации Olimex PICO-EVB для Raspberry Pi Pico и совместимых плат предназначена для высоковольтной автоматизации с четырьмя входами 3,3–30 В постоянного или 110–220 В переменного тока и четырьмя реле 15 В постоянного/220 В переменного тока.
Она оснащена двумя 20-контактными колодками, позволяющими подключить совместимую плату Pi Pico, портом USB-C для питания и программирования, разъемом UEXT для расширения по I2C, UART и SPI, а также светодиодами индикации сигналов высокого напряжения.
Характеристики Olimex PICO-EVB:
- Совместимые платы
- Raspberry Pi Pico, Pico 2, Pico W, Pico 2 W
- Olimex RP2040-PICO30
- USB – 1x порт USB Type-C
- Ввод/вывод
- 4 реле 15 В постоянного/240 В переменного тока
- 4 оптоизолированных входа для сигналов 3,3 – 30 В постоянного или 110–220 В переменного тока
- Разъем UEXT с сигналами I2C, UART и SPI
- Незапаянная 18-контактная колодка GPIO
- Прочее
- 4 светодиода индикации состояния реле
- 4 светодиода индикации состояния входов
- Питание – 5 В через винтовой разъем, порт USB-C или микро-USB разъем Pico
- Габариты – 100 x 70 мм
- Диапазон температур – от –45 °C до +85 °C

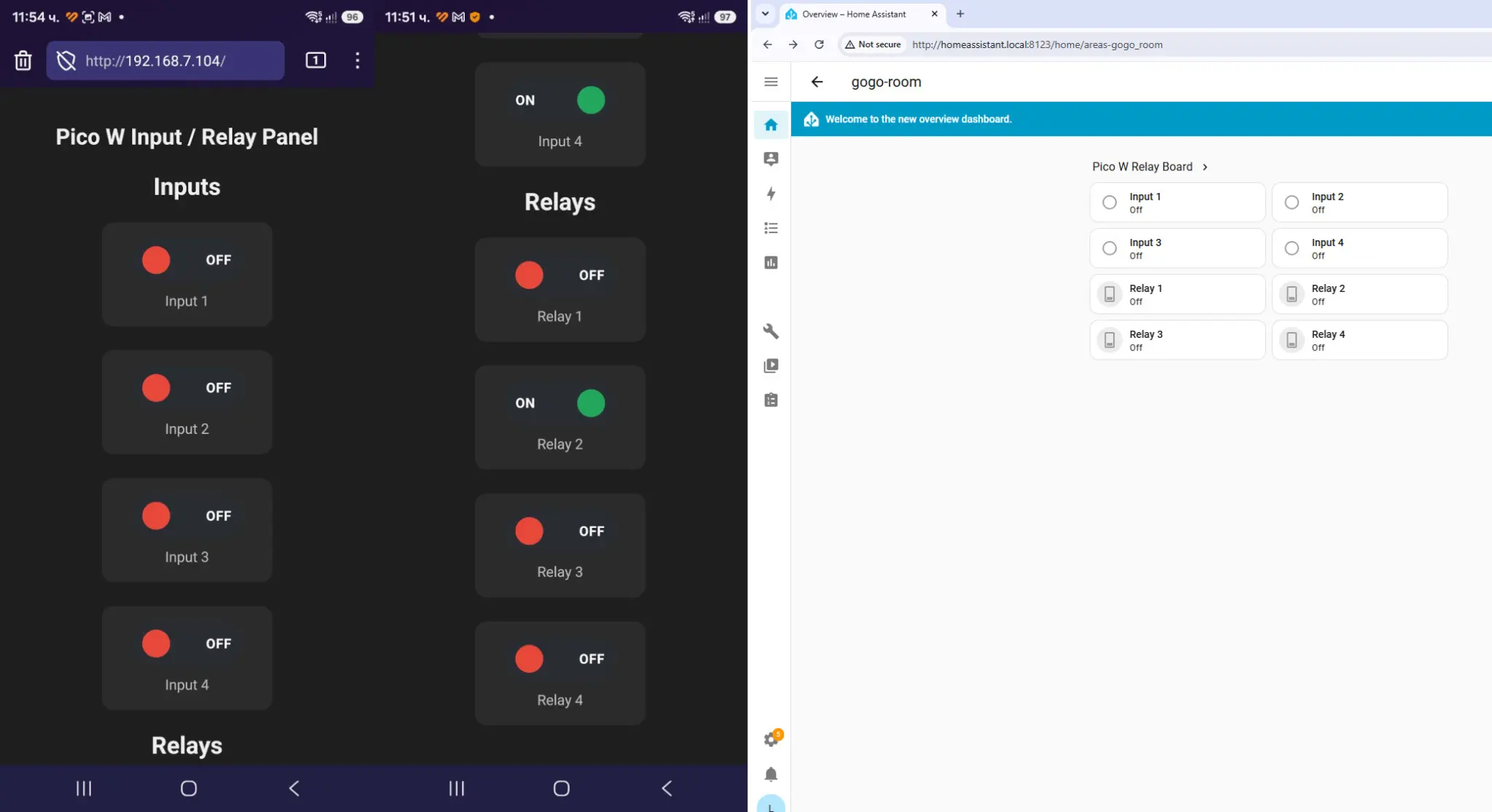

Как и большинство плат Olimex, PICO-EVB является платой с открытым аппаратным обеспечением: файлы аппаратного дизайна в KiCad опубликованы на GitHub . В репозитории также содержатся готовые примеры кода для Arduino и MicroPython, которые опрашивают входы и управляют реле. Один из примеров на MicroPython запускает веб-сервер, позволяющий пользователям через браузер получить доступ к интерфейсу для отображения состояния входов и управления реле. Наконец, неудивительно, что компания также предоставляет конфигурацию YAML для прошивки ESPHome, обеспечивая поддержку фреймворка автоматизации Home Assistant.
Плата PICO-EVB далеко не первая плата на Raspberry Pi Pico или RP2040/RP2350, поддерживающая реле; среди других плат — Waveshare RP2350-Relay-6CH с шестью реле, RS485, поддержкой Pico HATs и входом 7–36 В постоянного тока, а также PicoRelay8 от 8086 Consultancy с восемью реле. Однако найти платы одновременно с реле и высоковольтными входами сложнее, хотя одним из конкурентов является Piromoni Automation 2040 W с другим набором функций.
Olimex продает плату PICO-EVB за всего 14,95 евро (около 17 долларов США) в своем интернет-магазине. Вам потребуется только собственная плата Pico.
