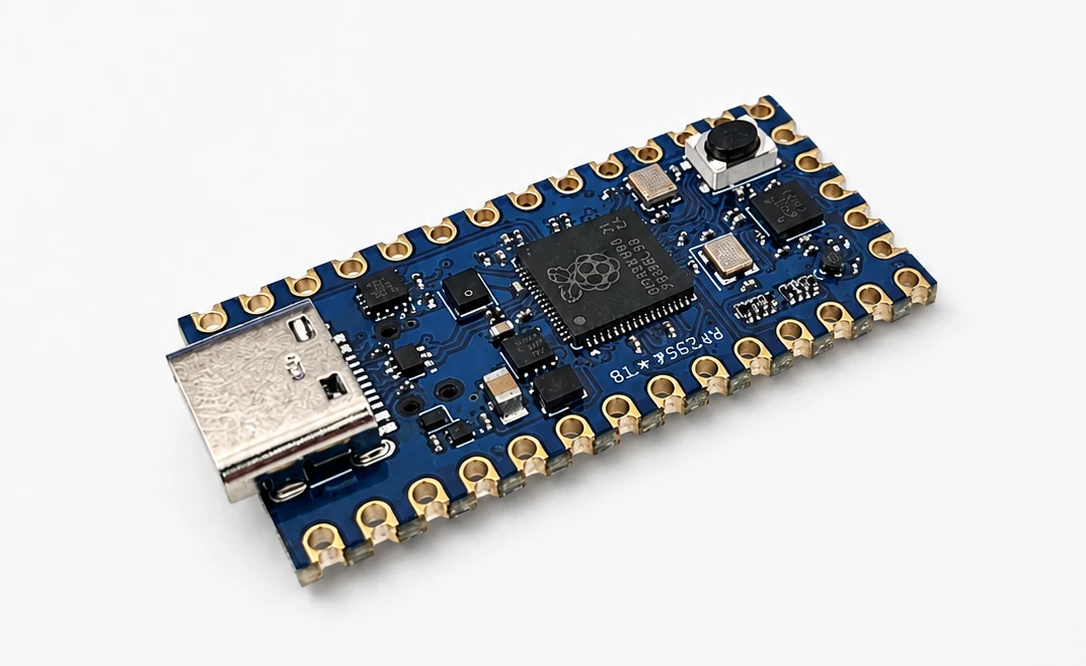

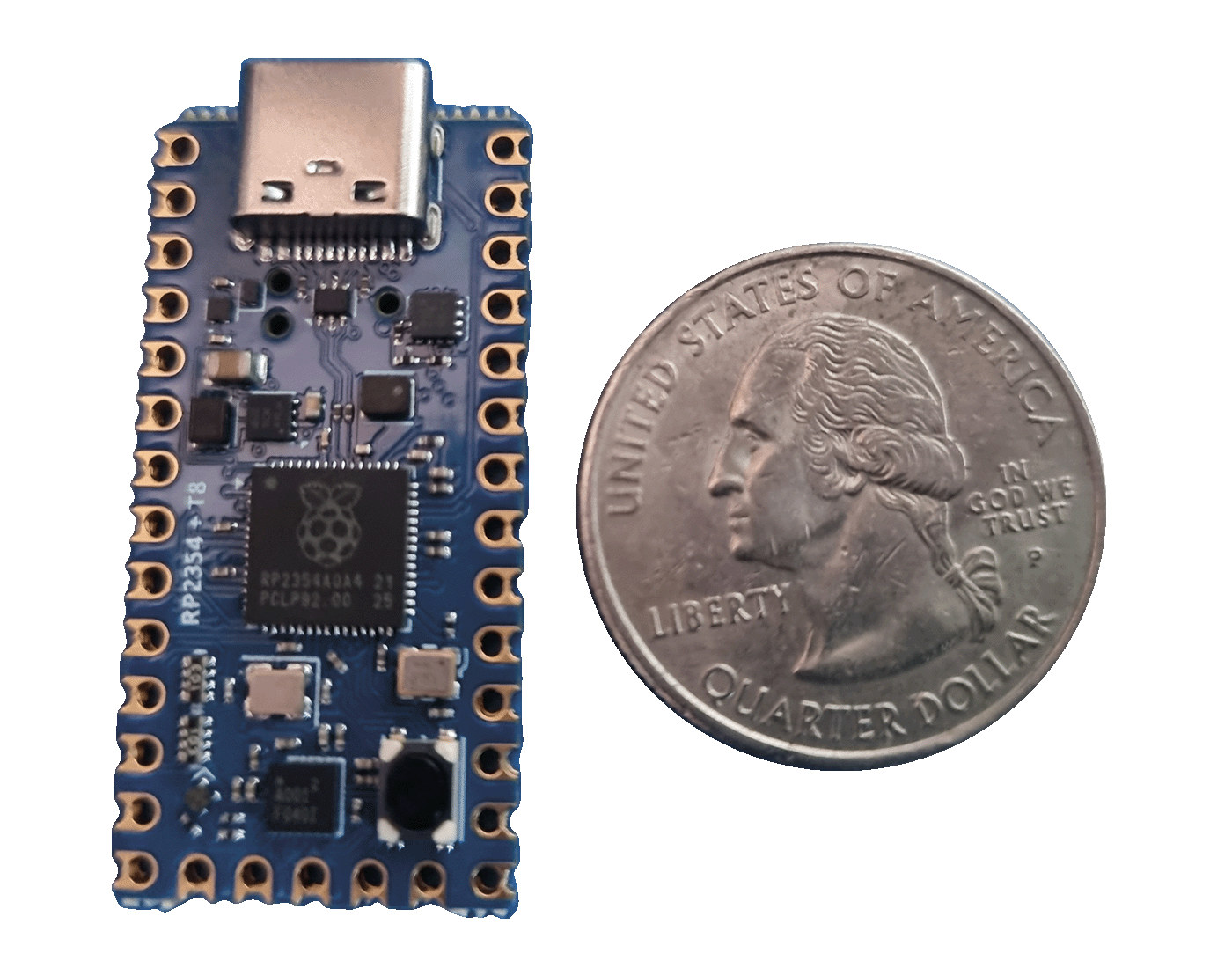

$50 плата Forgix объединяет микроконтроллер Raspberry Pi RP2354 с ПЛИС Trion T8 в форм-факторе Teensy

Плата также оснащена чипом PSRAM объемом 16 Мбит, портом USB-C, кнопкой, RGB-светодиодом, а также сквозными и кастелированными отверстиями, подключенными либо к микроконтроллеру RP2354, либо к ПЛИС Trion T8 для интерфейсов SPI, I2C, UART, ADC, USB 1.1 и пользовательских интерфейсов.

Характеристики платы Forgix:

• SoC – Raspberry Pi RP2354B
  •   Процессор
    • Двухъядерный Arm Cortex-M33 @ 150 МГц с Arm TrustZone, безопасной загрузкой
    • Двухъядерный 32-битный RISC-V Hazard3 @ 150 МГц (3-стадийный конвейер с последовательным порядком;   RV32IMAC   с расширениями Zba, Zbb, Zbs, Zbkb, Zcb, Zcmp и Zicsr)
    • Одновременно могут использоваться до двух ядер: 2x Arm, 2x RISC-V или 1x Arm + 1x RISC-V
  • Память – 520 КБ встроенной SRAM
  • Хранилище – 2 МБ стековой (в корпусе) flash-памяти
• ПЛИС – Efinix Trion T8F49, подключенная к RP2354 по SPI
  • 7 384 логических элементов
  • 8 встроенных умножителей
  • 122,88 кбит внутренней RAM
  • 4 глобальных тактовых сигнала от выводов GPIO
  • 1 низкопотребляющий генератор
  • 1 ФАПЧ
  • Корпус – BGA-49 (3×3 мм)
• Память – 16 Мбит QSPI PSRAM (APS1604M)
• USB – 1 порт USB Type-C для питания и программирования
• Сквозные и кастелированные отверстия, соответствующие форм-фактору Teensy 4.0 (но не той же разводке)
  • Выводы 0–1, 2–3, 7–8 подключены к Raspberry Pi RP2354 для UART и GPIO
  • Остальные выводы напрямую подключены к выводам ввода/вывода Trion T8 для пользовательской логики

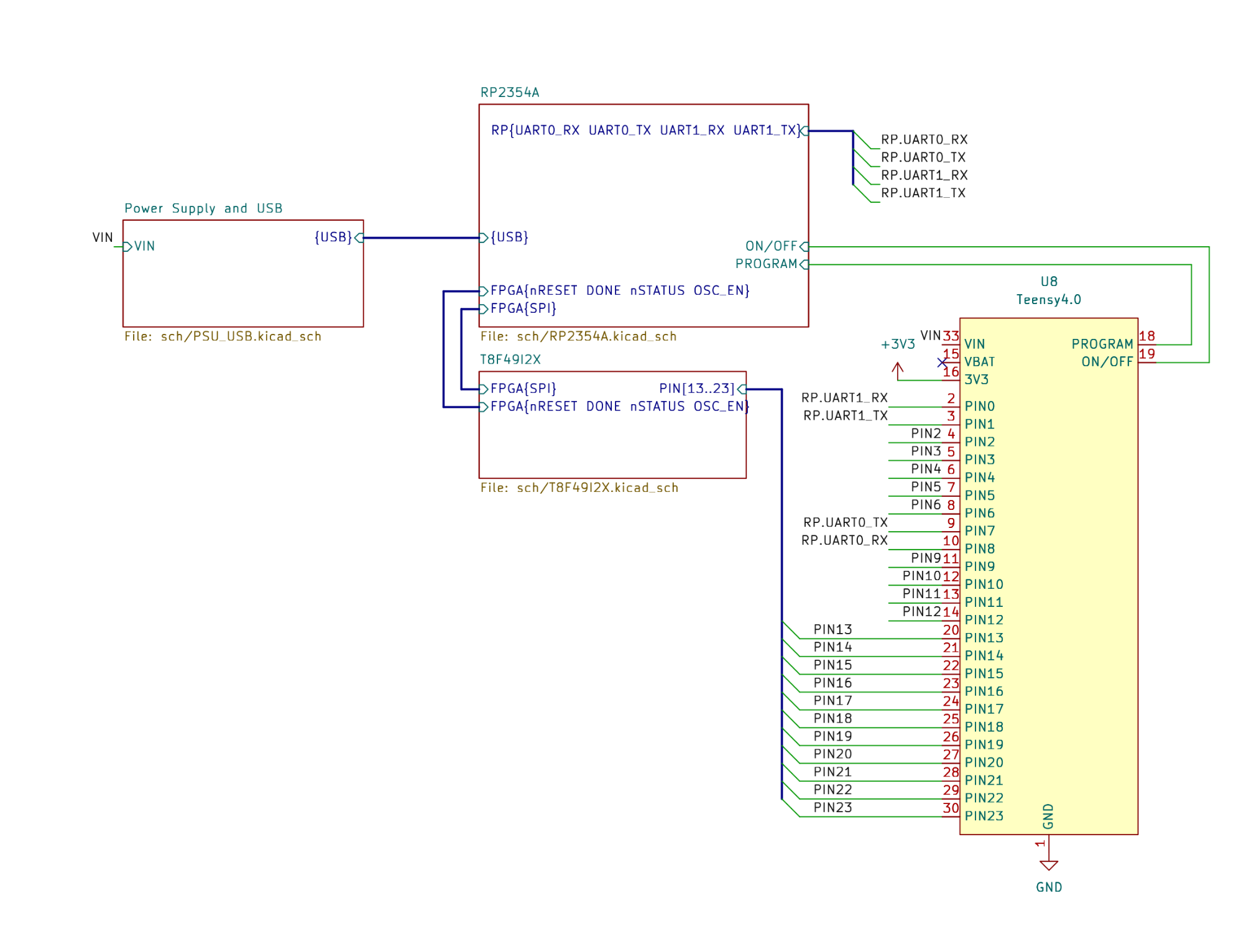

  • Подробную разводку см. в статье на Control Paths .
• Отладка – Tag-Connect TC2030 SWD
• Прочее
  • Кнопка
  • RGB-светодиод
  • Внешний генератор (ECS-2520MV)
• Питание
  • Вход 5 В пост. тока через порт USB-C
  • 3,3 В для выводов ввода/вывода, 1,1 В для ядра ПЛИС
• Размеры – 36 x 18 мм (совместимый с Teensy 4.0 footprint)

Компания выпустила файлы проектов KiCad, схемы в PDF, прошивку на C для RP2354, код на Python для загрузчика битстрима, работающего на хост-компьютере, и проект Plasma LED RTL для среды Efinity на Bitbucket . Документация отсутствует, поэтому рекомендуется прочитать статью на Control Paths, приведенную в спецификациях, для получения инструкций по началу работы.

Плата Forgix довольно уникальна, поэтому прямых конкурентов нет. Ранее мы писали о плате Clintech Pico RP2354B и отладочной плате FireAnt Efinix Trion T8 , но ближайшими альтернативами, вероятно, являются конструкции MCU + ПЛИС, такие как Shrike-lite (Renesas ForgeFPGA + RP2040) и, тем более, плата Pico-Ice (Lattice ICE40 UltraPlus 5K + RP2040).

Adiuvo Engineering принимает заказы на плату Forgix за $50 плюс доставка и налоги .
