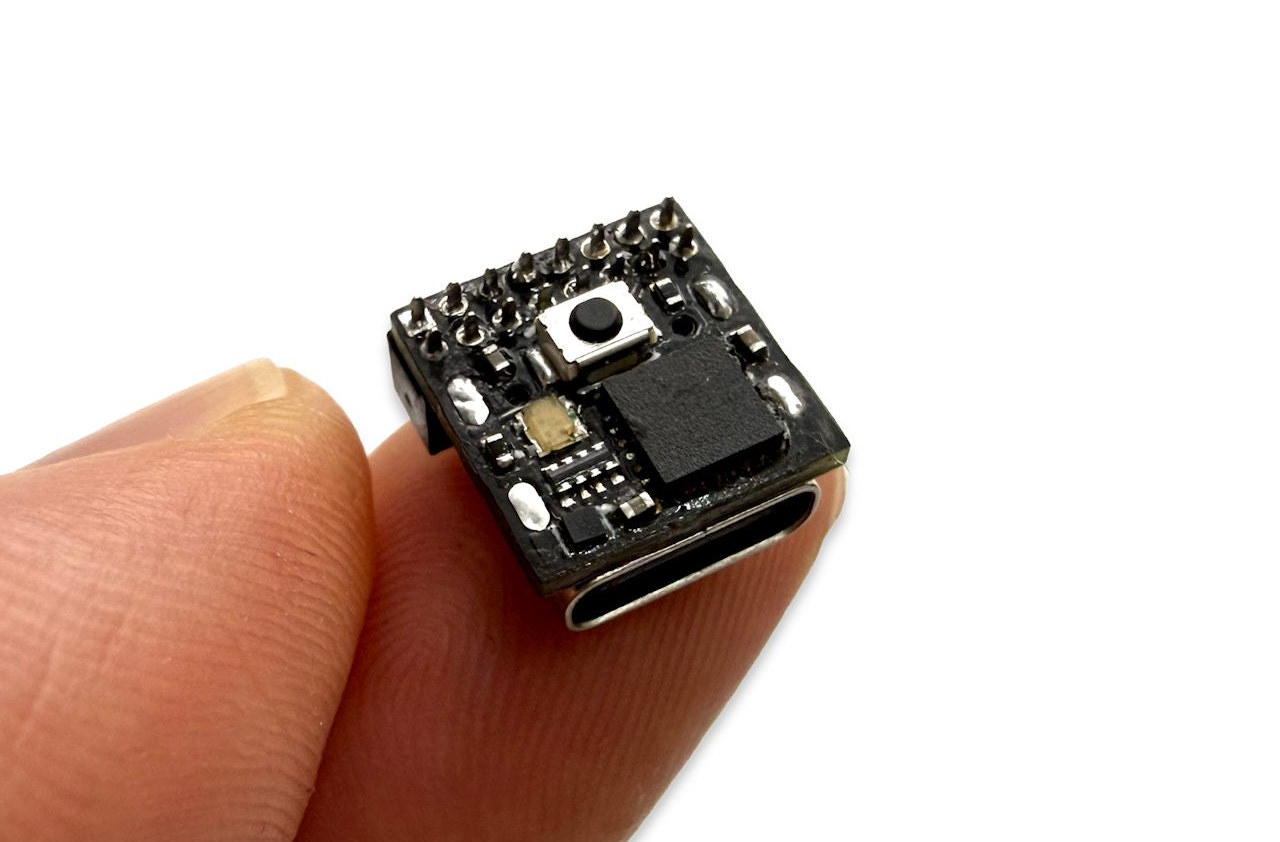

Канадская компания Moddo разработала плату Pinch, которая, как утверждается, является самой маленькой 32-битной платой, совместимой с Arduino, размером всего 10,9 x 10,5 мм.
Плата работает на микроконтроллере Microchip SAMD11 Cortex-M0+ с 4 КБ SRAM и 16 КБ flash, оснащена RGB-светодиодом, кнопкой сброса/загрузчика, стабилизатором 3,3 В, портом USB-C и имеет 12 GPIO.
Характеристики Moddo Pinch:
- Микроконтроллер – Microchip SAM D11 (ATSAMD11D14A)
- Ядро MCU – процессор Arm Cortex-M0+ с частотой до 48 МГц
- ОЗУ – 4 КБ SRAM
- Память – 16 КБ Flash (12 КБ для скетчей, 4 КБ загрузчик)
- USB – 1x порт USB Type-C для питания, программирования (CDC serial) и HID

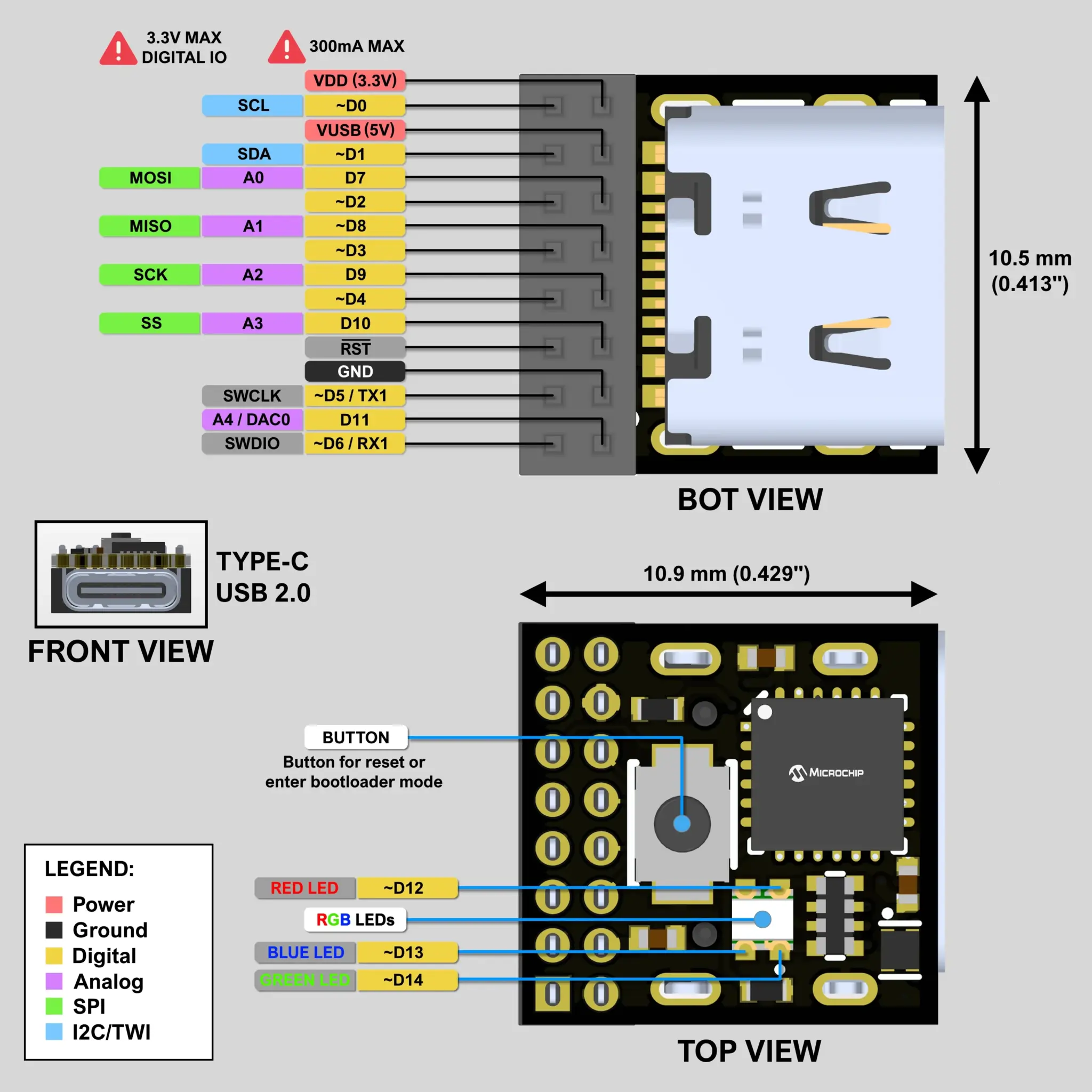

- Расширение – 16-контактный разъем (шаг 1,27 мм)
- 12x GPIO (D0–D11)
- 5x аналоговых входов (A0–A4)
- 11x PWM
- 1x ЦАП
- 1x I2C, 1x SPI, 2x UART (мультиплексированы с USB и D5/D6)
- Отладка – SWD на D5 (SWCLK) и D6 (SWDIO)
- Прочее
- RGB-светодиод (подключен к D12–D14)
- Кнопка сброса
- Питание
- 5 В через USB-C при максимальном выходном токе 500 мА
- 3,3 В LDO при максимальном выходном токе 300 мА
- Размеры – 10,9 x 10,5 мм
- Вес – TBD

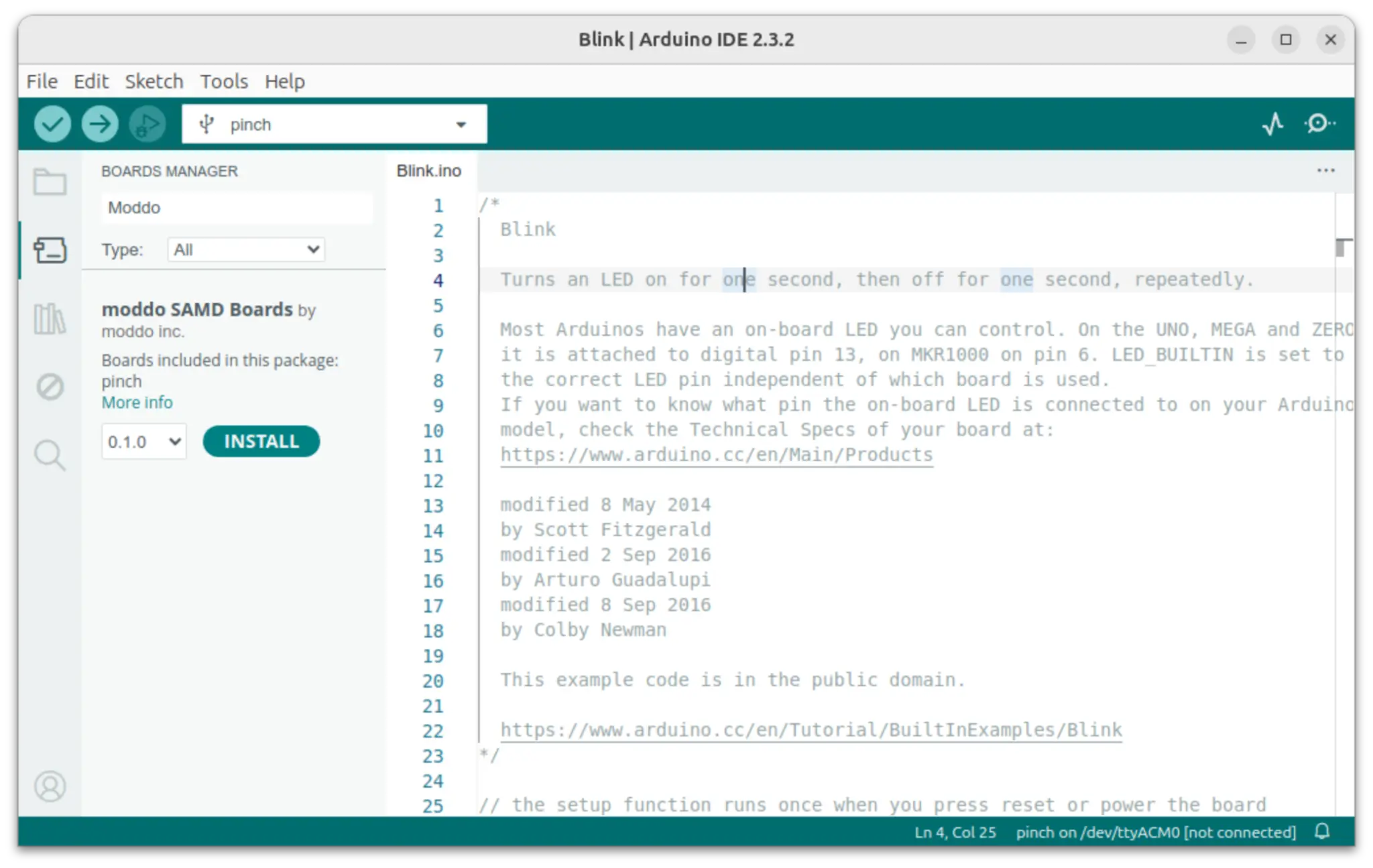

Плата совместима с Arduino IDE. Просто добавьте следующий URL в список «Additional Boards Manager URLs» в окне настроек.
https://raw.githubusercontent.com/moddoio/moddoBoards-SAMD/main/package_moddo_index.jsonПосле этого установите пакет moddo SAMD Boards и выберите плату pinch. Есть проблема с пакетом: при попытке установить его у меня не получилось, но это должно легко исправиться…
Компания предоставляет дополнительные технические детали и варианты плат Arduino на GitHub . Moddo утверждает, что плата достаточно мала для компактных сборок и подходит для HID-устройств, таких как клавиатуры и мыши, через нативный USB.

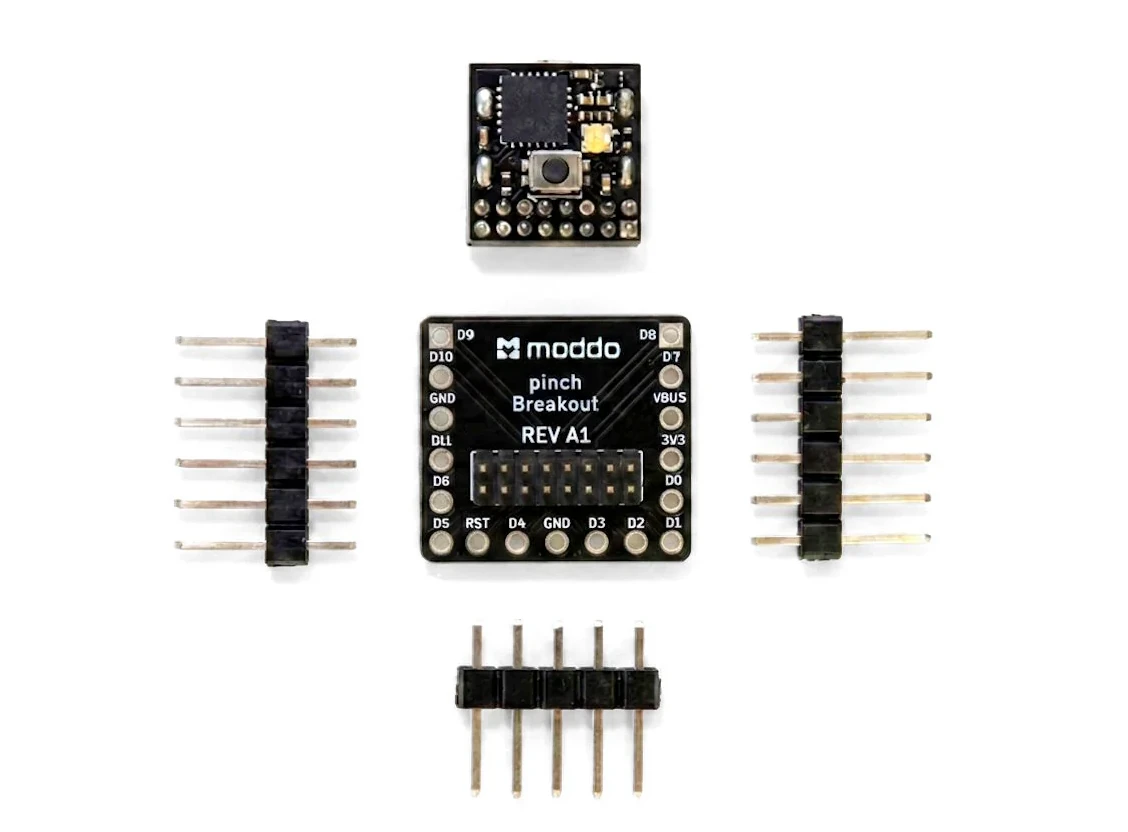

Хотя маленький размер отлично подходит для конечного использования, при разработке это не так удобно, особенно при необходимости использовать GPIO-разъем с шагом 1,27 мм. Поэтому компания также предлагает набор, который добавляет плату расширения с отверстиями с шагом 2,54 мм и тремя разъемами.
Время от времени мы пишем о самой маленькой плате, совместимой с Arduino, и, очевидно, с годами это меняется. Предыдущим рекордсменом была плата ATTO , размером всего 11,5 мм x 10,3 мм, и она основана на 8-битном микроконтроллере Microchip ATmega32U4 AVR, а не на более мощном 32-битном Arm Cortex-M0+, который используется в Pinch. На самом деле существует еще меньшая плата на базе Raspberry Pi RP2040 — RPDot , размером всего 10×10 мм, но в ней отсутствует порт USB-C, и она так и не была коммерциализирована. Так считается ли это?
Джастин Ким, руководитель отдела дизайна и аппаратного обеспечения Moddo Inc., сообщил CNX Software, что в настоящее время они находятся на стадии финального тестирования и массового производства. При этом предварительные заказы уже открыты на набор pinch PCB по цене $15,90, поставки которого запланированы на сентябрь 2026 года.
