Отладочная плата Graperain GR1126MB оснащена припаиваемым модулем для машинного зрения Rockchip RV1126B с производительностью 3 TOPS

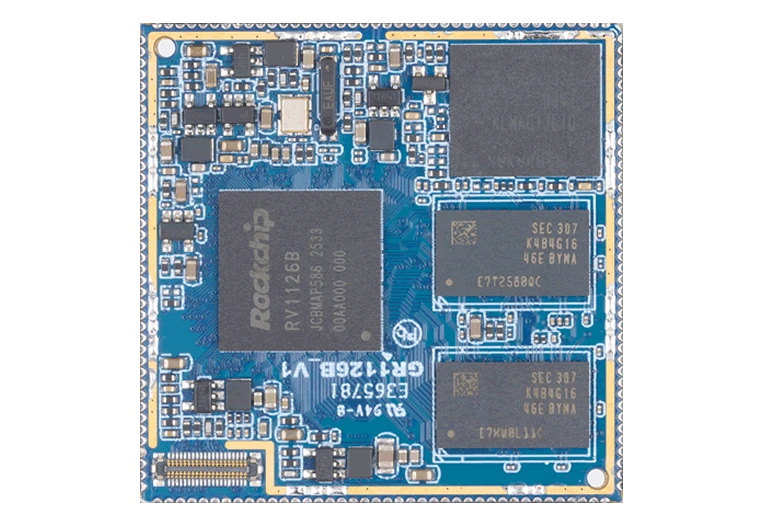

Система-на-модуле Graperain GR1126 AI Vision

Технические характеристики GR1126:

• SoC – Rockchip RV1126B
  • CPU – четырехъядерный Arm Cortex-A53 до 1.6 ГГц с 32 КБ L1 I-Cache и 32 КБ L1 D-Cache, общий 512 КБ L2 Cache
  • GPU – 2D графический движок
  • VPU
    • Видеодекодер – H.265/H.264 до 4K @ 30 кадров/с
    • Видеокодер – H.265, H.264, JPEG до 4K @ 45 кадров/с
    • JPEG декодер
  • ISP – встроенный 12M ISP и 8M AI-ISP
  • AI ускоритель – движок NPU Rockchip до 3 TOPS (INT8); поддерживает модели INT4, INT8, INT16 и FP16; фреймворки TensorFlow, ONNX, PyTorch и Caffe.
• Системная память – 1 ГБ или 2 ГБ DDR3 по умолчанию, возможность настройки до 4 ГБ LPDDR4/LPDDR4x
• Накопитель – eMMC flash объемом 8 ГБ, 16 ГБ, 32 ГБ, 64 ГБ, 128 ГБ или 256 ГБ
• 160 контактов castellated holes (конструкция stamp hole) с шагом 1 мм
  • Дисплей
    • MIPI DSI до 1080p60
    • RGB LED до 1080p60
  • Камера
    • 2x MIPI DPHY CSI: конфигурации 2x 4-линии или 4x 2-линии
    • DVP камера (8/10/12/14/16 бит)
    • Одновременный ввод с до 5 камер
  • Аудио
    • 3x интерфейсы SAI (SAI0 поддерживает 4T/4R, SAI1 поддерживает 1T/1R, SAI2 поддерживает 1T/3R); протоколы: I2S/TDM/PCM
    • 8-канальный интерфейс PDM
  • Сеть – Gigabit Ethernet
  • USB – USB 3.0 DRD, USB 2.0 host
  • Другие цифровые интерфейсы
    • 2x CAN Bus
    • 28x PWM
    • 6x I2C
    • 8x UART (UART0 – отладочный UART; UART1-7 поддерживают RS485)
    • SDIO 3.0
  • Аналоговые входы – 7x SARADC + 1x SARADC (только для загрузки)
• Питание — 5 В постоянного тока (на сайте указано 12 В, но это ошибка — это напряжение для отладочной платы)

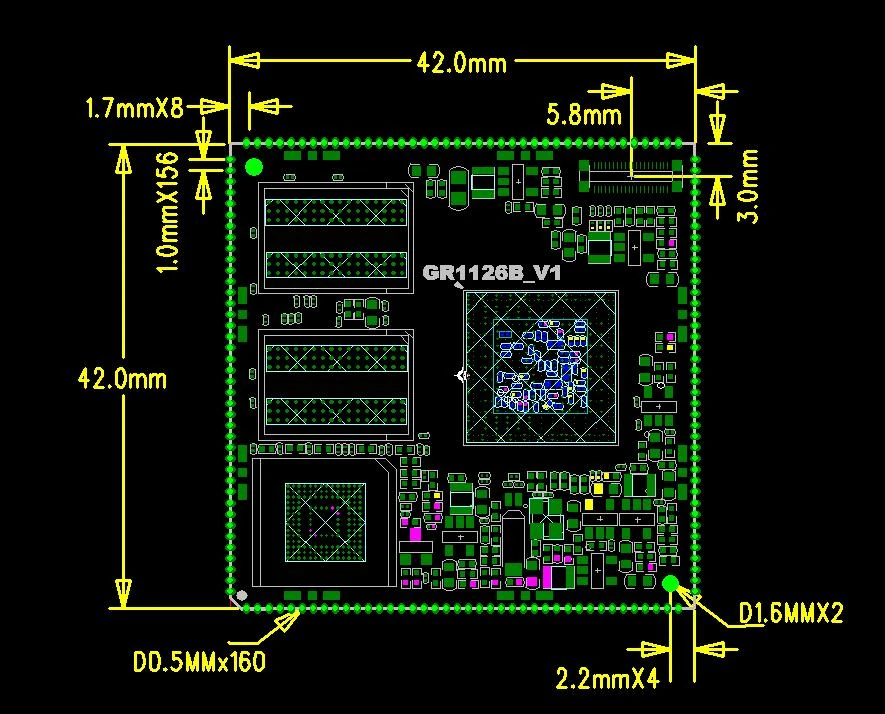

• Габариты — 42 x 42 мм (8-слойная печатная плата)
• Диапазон температур — эксплуатация: от –20 °C до +80 °C; хранение: от –30 °C до +80 °C
• Влажность (при хранении) — от 10% до 80%

Это не первый системный модуль на RV1126B: ранее рассматривались Forlinx FET1126BX-S (40 x 40 мм) с гибридной конструкцией из 140 штыревых отверстий и 97 контактов LGA, а также Boardcon Tiny1126B (34 x 30 мм) с двумя 200-контактными разъёмами board-to-board. Модуль Graperain — просто ещё один вариант.

Компания предоставляет поддержку BuildRoot и Debian 12, а также отладочную плату GR1126MB на базе данного модуля для оценки и ранней разработки ПО до того, как будет готова пользовательская несущая плата.

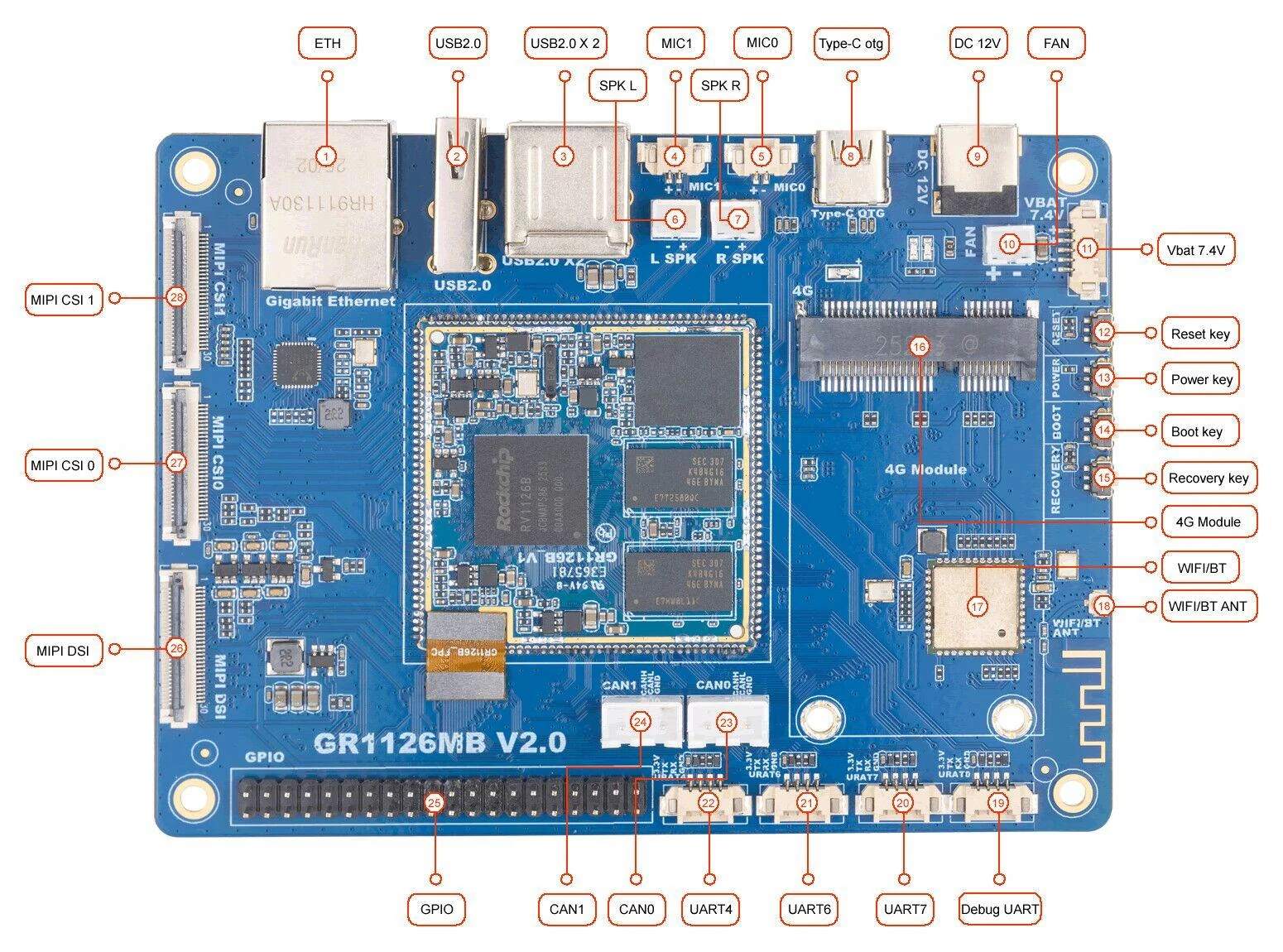

Отладочная плата Graperain GR1126MB

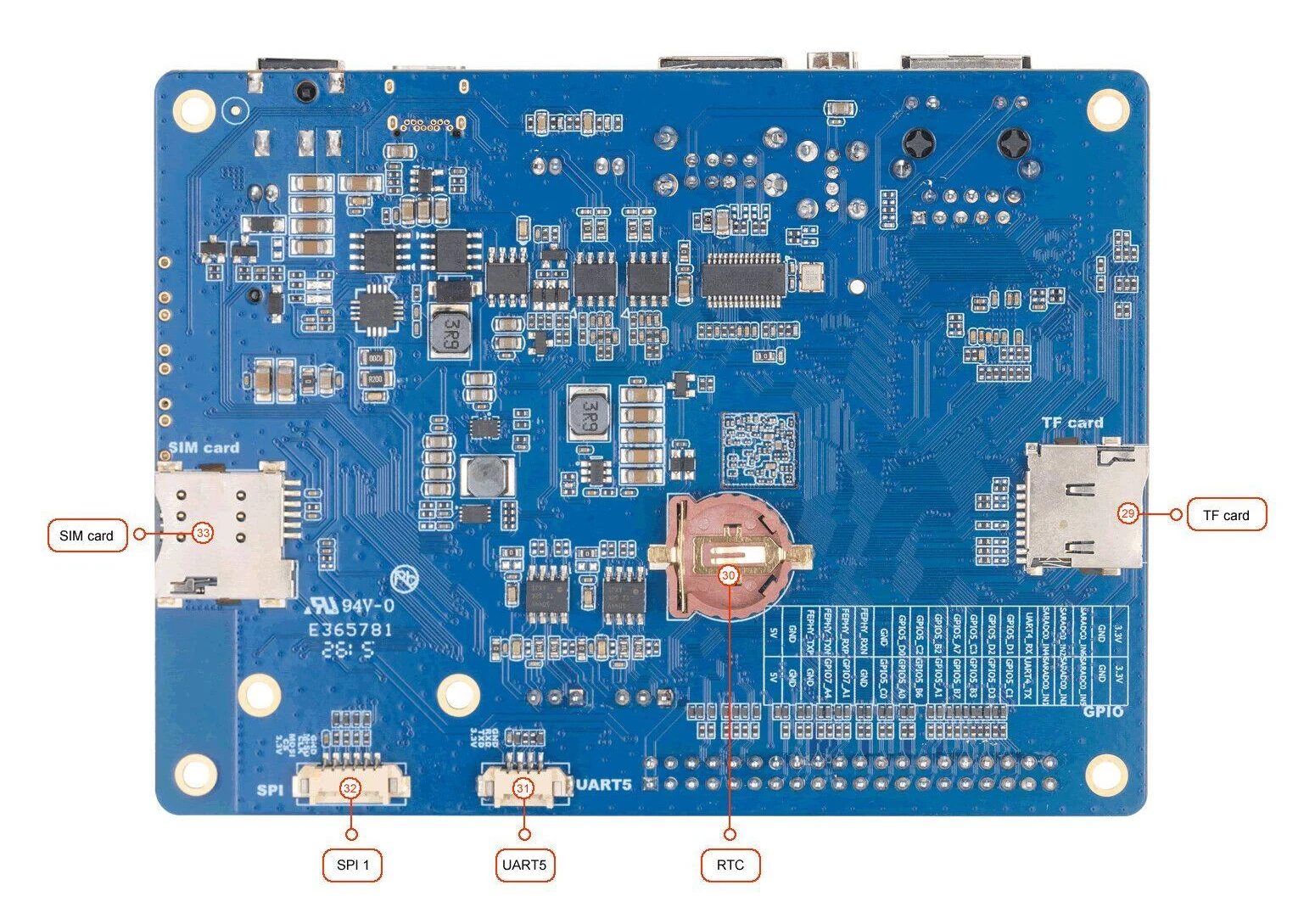

Спецификации отладочной платы GR1126MB:

• Системный модуль — Graperain RG1126B SoM (описан выше)
• Накопитель — слот для карт MicroSD
• Интерфейс дисплея — разъём MIPI LCD
• Интерфейсы камер — 2x разъём MIPI CSI
• Аудио
  • Разъёмы левого и правого динамиков
  • 2x разъём микрофона
• Сеть
  • Порт Gigabit Ethernet RJ45
  • WiFi и Bluetooth через модуль SDIO + разъём антенны IPEX и печатная антенна
  • Опционально 4G LTE через мини-слот PCIe + слот SIM-карты
•   USB
  • 3x порта USB 2.0 Type-A для хоста
  • 1x порт USB Type-C OTG
• Расширение
  • 40-контактный разъём GPIO
  • 4x разъёма UART
  • 1x разъём SPI
  • 2x 4-контактных разъёма CAN Bus
• Отладка – разъём Debug UART
• Разное
  • Кнопки питания, сброса, обновления и «принудительного обновления» (также Recovery)
  • Разъём вентилятора
  • Держатель батареи RTC
• Питание
  • 12 В через разъём питания
  • 4-контактный разъём для батареи 7,4 В
• Размеры – 120 x 90 мм (4-слойная печатная плата)

Никакие ресурсы для разработки не доступны публично, но помимо образов BuildRoot и Debian 12 компания предлагает AI-фреймворк для развёртывания моделей ИИ для обнаружения объектов, распознавания людей и лиц, распознавания номерных знаков, промышленного контроля дефектов и аналитики Edge AI, а также SDK с Linux BSP, руководством пользователя и руководством по проектированию аппаратного обеспечения. Единственная публичная документация — это краткие технические описания, описывающие интерфейсы на модуле и плате разработки.

Ожидается, что модуль AI Vision Rockchip RV1126B будет использоваться в коммерческих информационных киосках, торговых автоматах, образовательных терминалах, системах автоматической идентификации, роботах, системах видеонаблюдения, POS-терминалах, бортовых терминалах управления и других приложениях.

Graperain не предоставил информацию о цене. Дополнительные сведения можно найти на странице продукта для системы-на-модуле GR1126B, которая также ведёт на страницу платы разработки.
