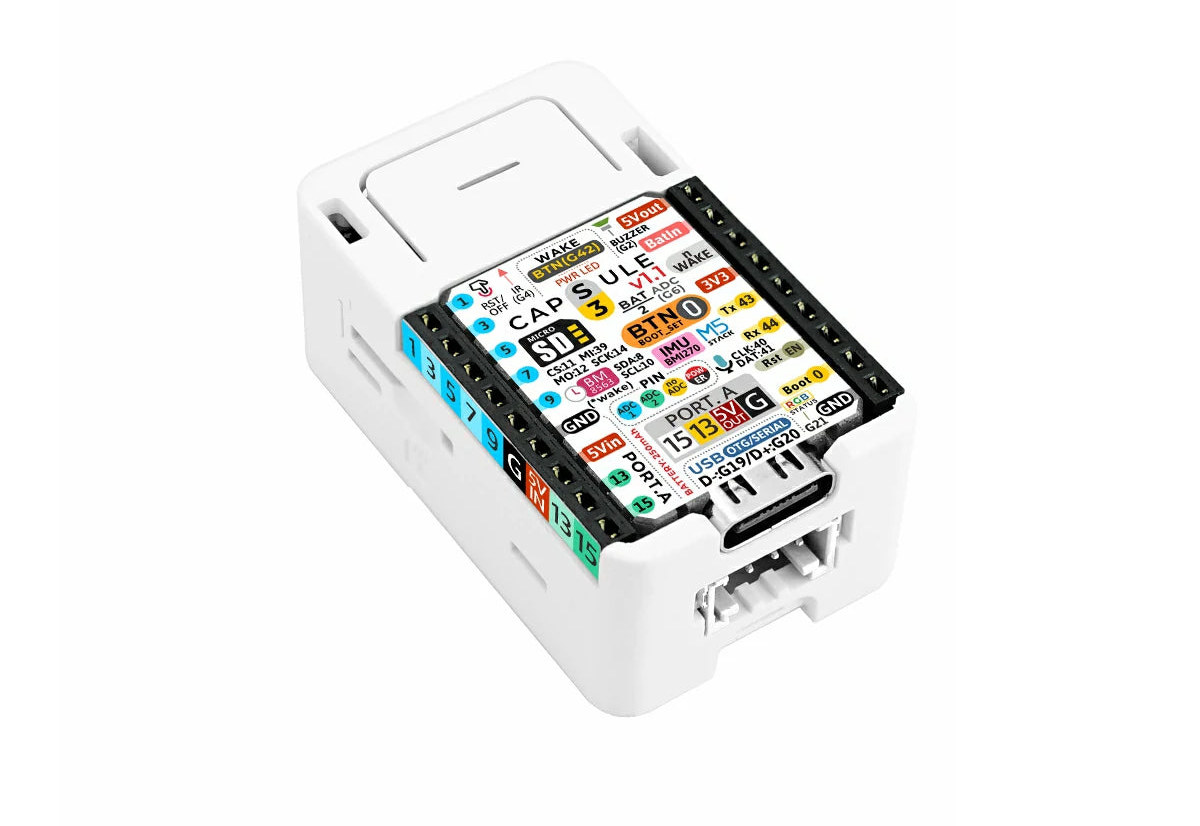

M5Stack Capsule v1.1 — это IoT-контроллер на базе Stamp-S3A с разъемом для microSD, несколькими датчиками (6-осевой IMU, микрофон), ИК-передатчиком, встроенным аккумулятором 250 мАч, несколькими кнопками, зуммером, RTC и возможностями расширения через колодки GPIO и разъем Grove.
Это обновление более ранней Capsule на базе модуля Stamp-S3. Новая версия по-прежнему оснащена микроконтроллером ESP32-S3 с WiFi и Bluetooth, 8 МБ флэш-памяти, портом USB-C и несколькими GPIO, но выигрывает от улучшений Stamp-S3A, включая оптимизированную конструкцию антенны и более низкое энергопотребление. Ранее Capsule не рассматривалась, поэтому теперь она будет описана.

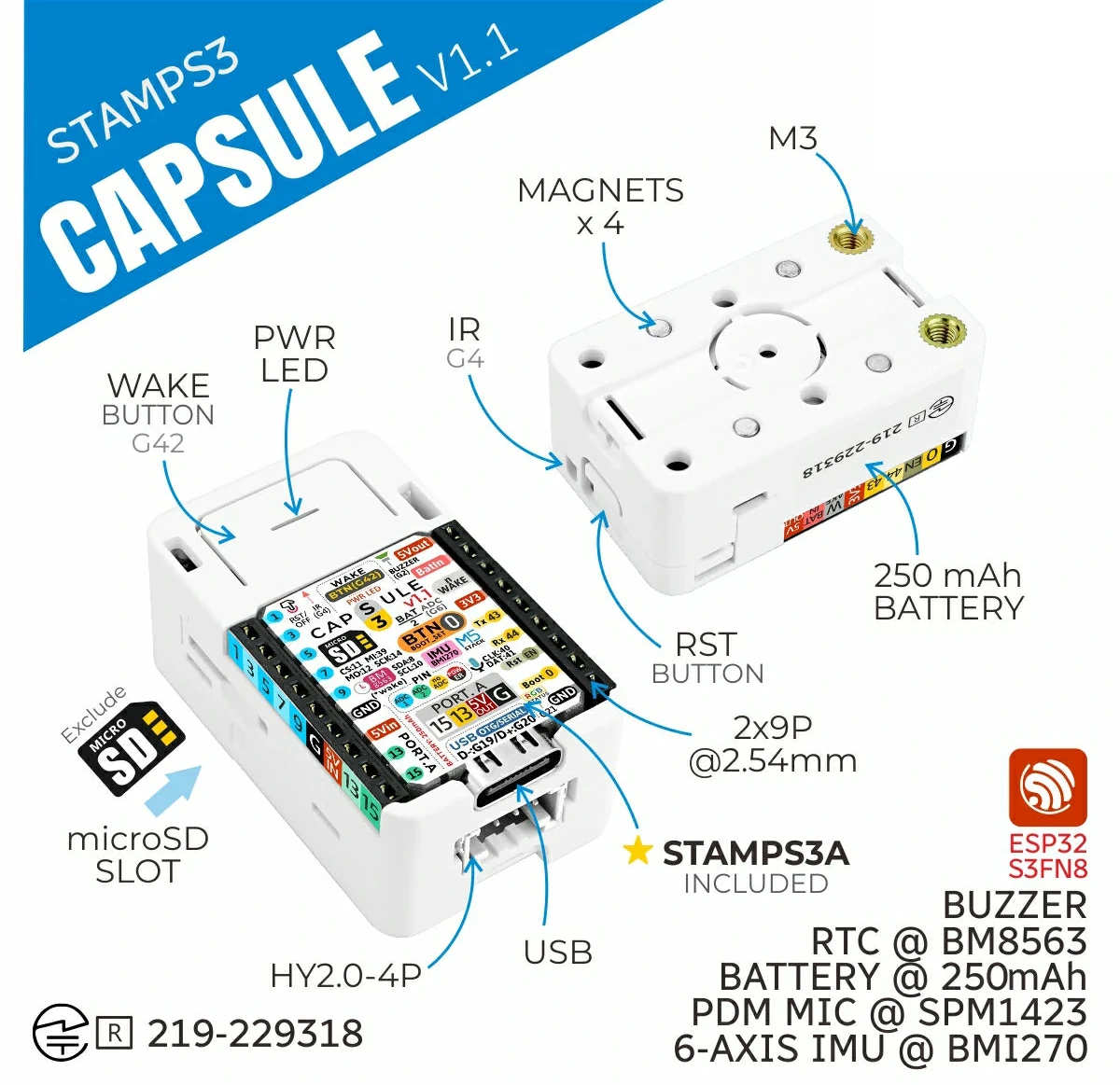

Технические характеристики M5Stack Capsule v1.1:
- Модуль M5Stack Stamp-S3A
- WiSoC – Espressif Systems ESP32-S3FN8
- Процессор
- Двухъядерный 32-разрядный микроконтроллер Xtensa LX7 с векторными инструкциями ИИ до 240 МГц
- Сопроцессор RISC-V ULP
- Память – 512 КБ SRAM
- Накопитель – 8 МБ флэш-памяти
- Беспроводная связь – 2,4 ГГц WiFi 4 (802.11b/g/n), Bluetooth 5.0 LE + Mesh
- Процессор
- Подключение
- 2,4 ГГц WiFi 4, полоса пропускания 20 МГц и 40 МГц, протокол IEEE 802.11 b/g/n, до 150 Мбит/с
- Bluetooth 5, Bluetooth Mesh, поддержка скоростей 125 Кбит/с, 500 Кбит/с, 1 Мбит/с, 2 Мбит/с, поддержка дальнего радиуса действия
- 3D-антенна 2,4 ГГц
- USB – 1 порт USB Type-C для питания и программирования
- WiSoC – Espressif Systems ESP32-S3FN8
- Накопитель – разъем для microSD
- Датчики
- 6-осевой датчик положения/IMU BMI270
- MEMS-микрофон SPM1423
- Расширение
- 2 колодки по 9 контактов для сигналов модуля Stamp-S3A
- 4-контактный разъем Grove
- Разное
- Кнопки сброса и пробуждения
- Светодиод питания
- Инфракрасный передатчик со следующими дальностями под разными углами
- По прямой: 330 см
- Под углом 90°: 48 см
- Под углом 45°: 134 см
- RTC BM8563 для пробуждения по таймеру
- Встроенный зуммер для звуковой индикации
- 4 магнита и 2 резьбы M3 для крепления
- Питание
- Зарядка 5 В через порт USB-C на модуле Stamp-S3A
- Аккумулятор 250 мАч
- Энергопотребление (при питании от аккумулятора)
- В режиме сна – 4,2 В при 35 мкА
- В рабочем режиме – 4,2 В при 144 мА
- Размеры – 40,0 x 24,0 x 16,2 мм
- Вес – 18,7 грамма

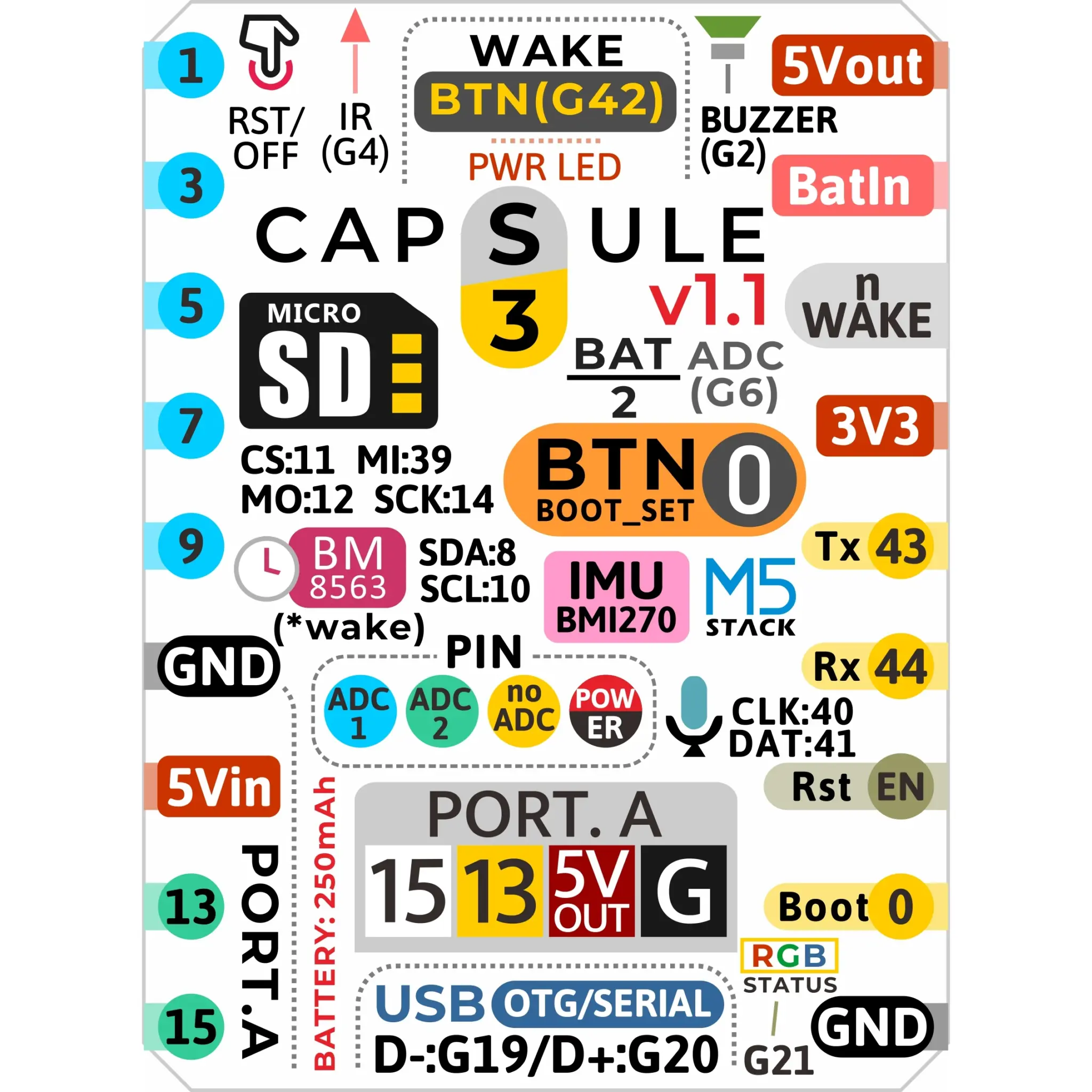

Компания заявляет о поддержке визуальной среды программирования UIFlow2, Arduino IDE, фреймворка ESP-IDF и PlatformIO. Однако документация сосредоточена на инструкциях для Arduino и UIFlow2, а также предоставляет дополнительные технические сведения об оборудовании, такие как схемы, диаграммы и таблицы назначения контактов.
M5Stack сообщает, что Capsule v1.1 предназначен для контроля ориентации и отслеживания движения, записи звука и голосового пробуждения, сбора данных по таймеру с низким энергопотреблением, инфракрасного дистанционного управления, интеллектуальных терминалов и разработки встраиваемых систем общего назначения.
M5Stack продает IoT-контроллер Capsule v1.1 за $19,95 в магазине компании , а для справки, оригинальная Capsule указана за $21,95 на AliExpress , и новая v1.1 вскоре должна появиться там же. Видео представляет обзор оригинальной M5Stack Capture (также известной как M5Capsule) и демонстрирует несколько примеров.
