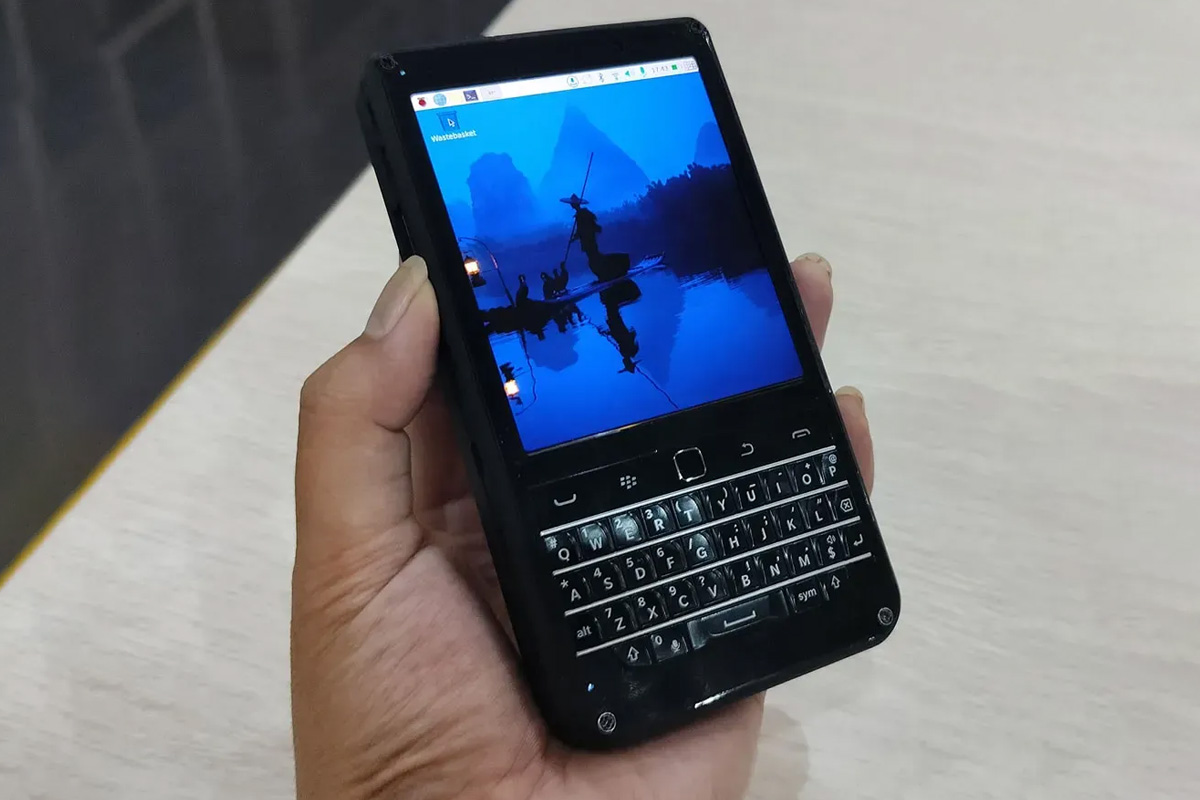

Разработанный индонезийским мейкером Ахмадом Амаруллой (amarullz), piBrick PocketCM5 — это набор портативного Linux-компьютера с открытым аппаратным обеспечением, построенный на базе Raspberry Pi CM5. По сути, это Linux-машина размером со смартфон с физической клавиатурой и сенсорным экраном. Он предназначен для разработчиков, мейкеров и системных администраторов для задач общего экспериментирования, разработки встраиваемых систем и удалённого доступа.
За прошедшие годы мы видели множество других портативных терминалов и карманных компьютеров на базе одноплатных компьютеров и вычислительных модулей Raspberry Pi, таких как PocketTerm35 , DevTerm , Carbon’s CyberT , Pi Slate и многие другие. Однако piBrick PocketCM5 основан на новейшем Raspberry Pi CM5 и оснащён 3,92-дюймовым AMOLED-сенсорным дисплеем, физической QWERTY-клавиатурой от BlackBerry и различными опциями расширения.

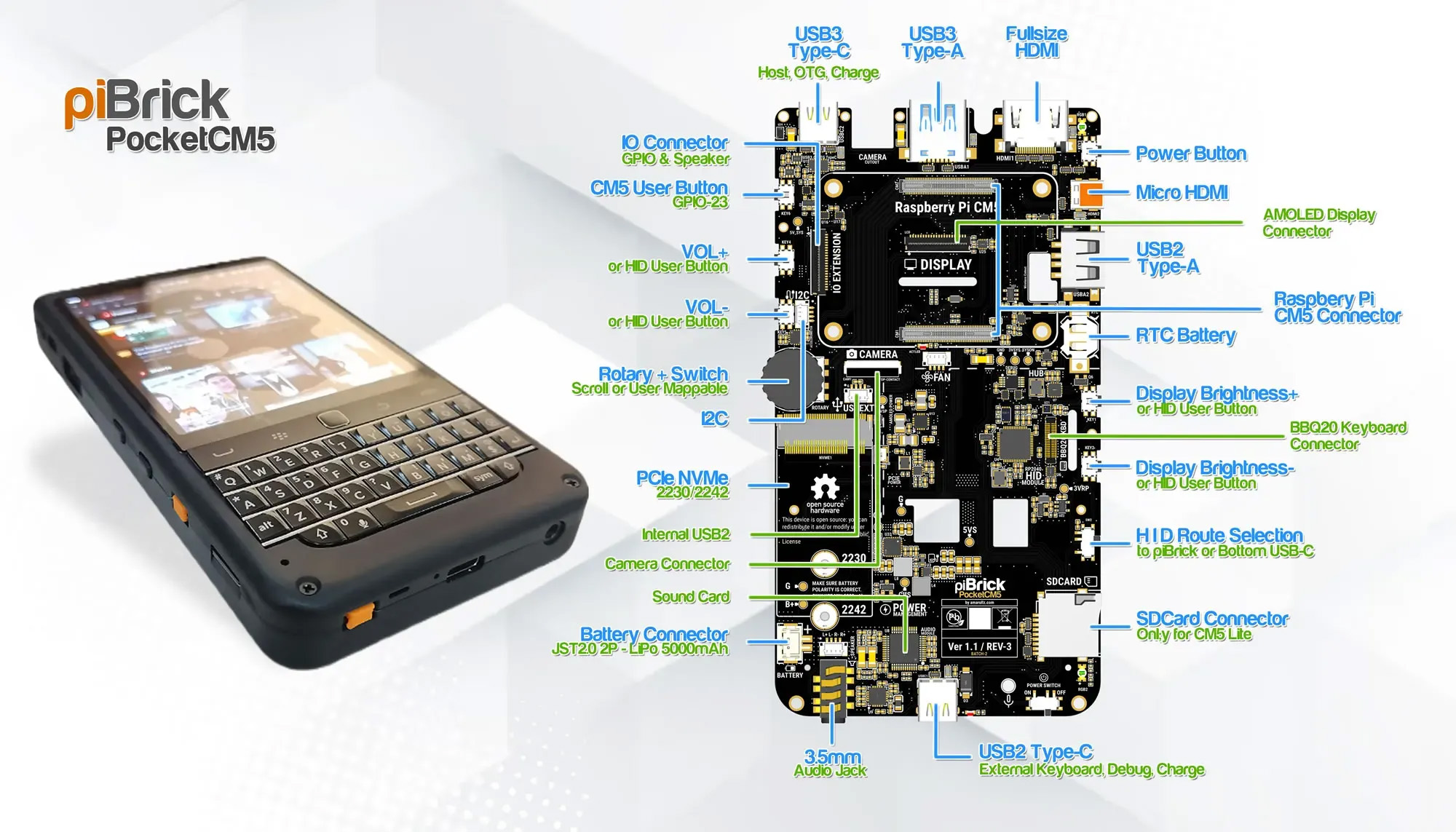

Технические характеристики piBrick PocketCM5:
- Совместимость – Raspberry Pi Compute Module 5 (CM5 и CM5 Lite)
- Вспомогательный микроконтроллер – Raspberry Pi RP2040 для ввода с клавиатуры/трекпада, энкодеров и кнопок, эмуляции USB HID (клавиатура/мышь) и обработки данных акселерометра
- Накопители
- Слот для карт MicroSD
- Разъём M.2 NVMe для SSD (типоразмер 2230 или 2242)
- Дисплей
- 3,92-дюймовый AMOLED-сенсорный экран (1080×1240, 90 Гц, 500 нит) с пятиточечным касанием и стеклом Asahi
- Интерфейс MIPI DSI
- Видеовыход
- Полноразмерный HDMI-выход
- Micro HDMI-выход
- Интерфейс камеры – Поддержка фронтальной камеры через интерфейс MIPI CSI (совместимость с модулями камер Raspberry Pi Zero)
- Аудио
- Встроенная USB-звуковая карта с усилителем
- Встроенные стереодинамики
- 3,5-мм разъём для наушников
- Микрофон (встроен в клавиатуру BBQ20)
- Сеть – Двухдиапазонный Wi-Fi 5 (802.11ac) и Bluetooth 5.0/BLE через беспроводной модуль Pi CM5
- USB
- Порт USB 3.0 Type-C с поддержкой зарядки
- Порт USB Type-C 2.0 для периферии и зарядки
- Порт USB 3.0 Type-A
- Порт USB 2.0 Type-A
- Внутренний разъем расширения USB 2.0
- Ввод пользователя
- Клавиатура QWERTY BlackBerry (BBQ20) со встроенным тачпадом (выполняет функции мыши)
- Боковые поворотные энкодеры с кнопками
- 5 кнопок громкости, яркости дисплея и пользовательских кнопок сбоку
- Внутренняя USB-кнопка
- Расширение – разъем I2C, плата расширения GPIO
- Прочее
- Встроенный акселерометр
- RTC с батареей
- Питание
- Порт USB Type-C для зарядки и питания
- LiPo-аккумулятор емкостью 5000 мАч (рекомендуемые габариты: 80x50x10 мм), подключаемый через разъем JST-PH 2.0 мм
- Габариты – 145 x 80 x 19,6 мм (размер устройства)
- Вес – ~500 грамм (приблизительный вес при отгрузке)
piBrick PocketCM5 работает под управлением стандартной Raspberry Pi OS и других дистрибутивов Linux на CM5 с полноценной поддержкой рабочего стола. RP2040 преобразует сигналы от клавиатуры, трекпада и органов управления в стандартные сигналы USB HID, поэтому не требуются собственные драйверы; его прошивка с открытым исходным кодом позволяет настраивать назначение клавиш и параметры ввода.

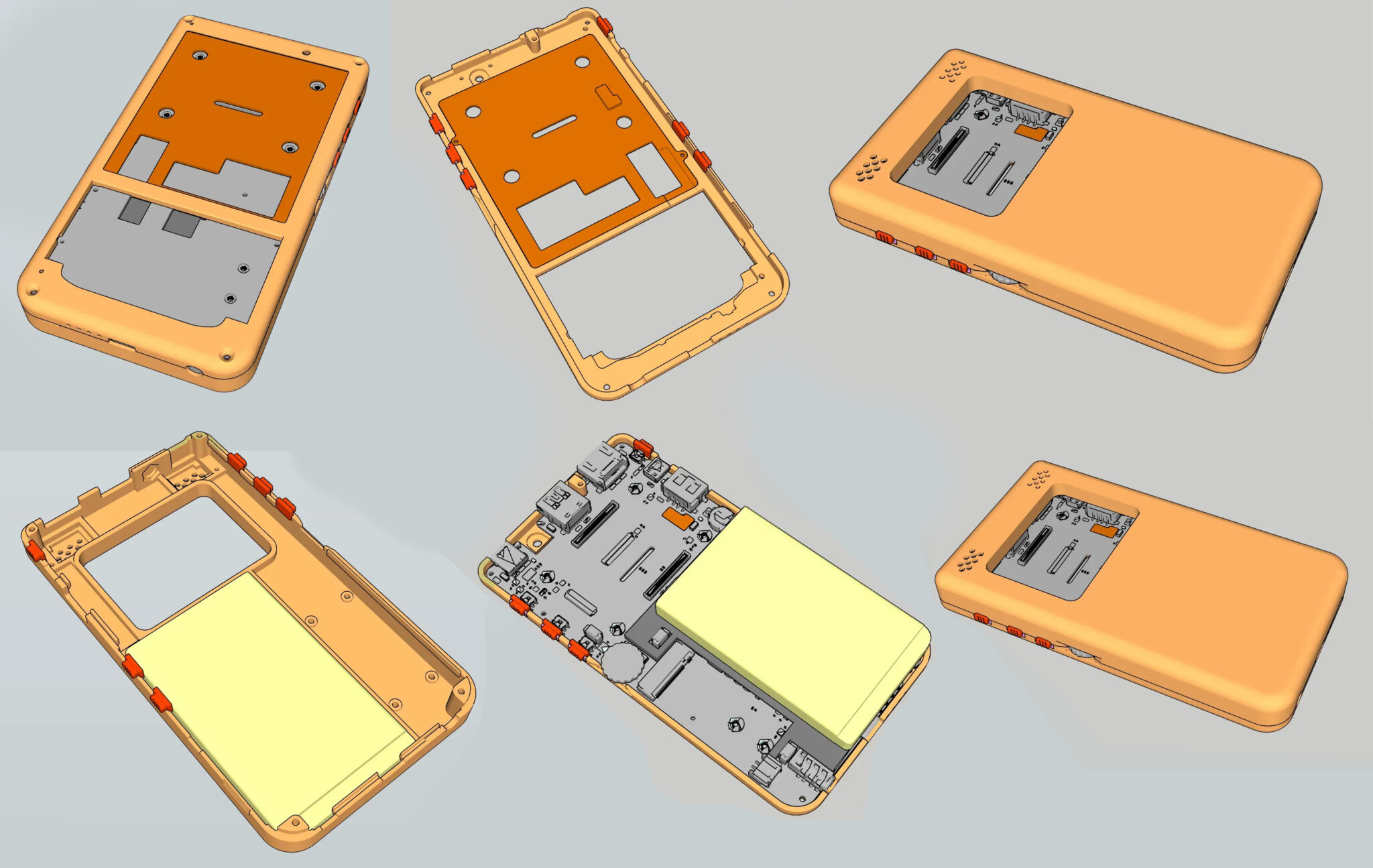

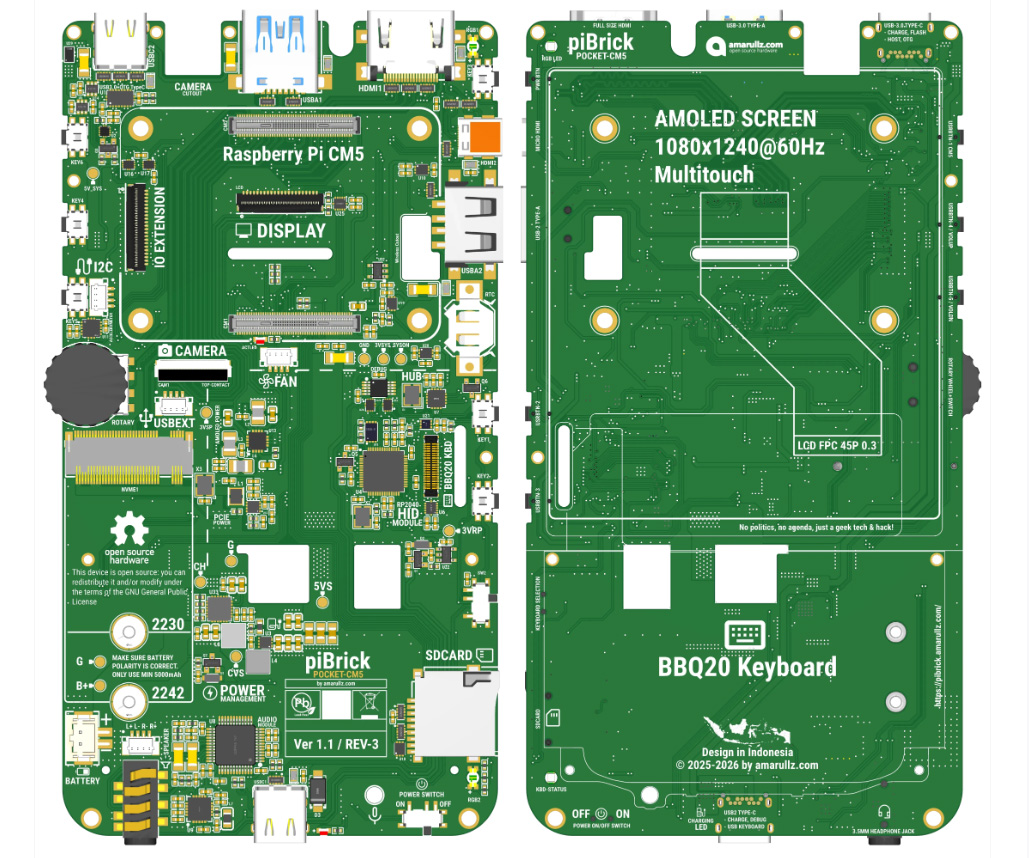

Аппаратное обеспечение полностью открытое, разработано в EasyEDA Pro. Ориентировочная стоимость основных компонентов составляет около $172. Файлы проектов, схемы, STL-файлы корпуса и прошивка распространяются под лицензией GPL-3.0; документация и материалы для сборки доступны на GitHub и сайте OSHWLab .
До сих пор вам приходилось собирать его самостоятельно, но теперь Ахмад продает стандартный набор за $240 на Tindie с полностью собранной основной платой piBrick (PCBA), AMOLED-дисплеем на гибком шлейфе, платой динамика, физической клавиатурой и корпусом, напечатанным по технологии SLA-3D, с крепежом. Также доступен «Полный набор с камерой», в который входит модуль Raspberry Pi Camera Zero.
Важно отметить, что этот портативный Linux-компьютер на базе Raspberry Pi CM5 продается как набор аппаратного обеспечения и корпуса, а не как готовое устройство «включи и работай». Вам потребуется собственный Raspberry Pi CM5, активный или пассивный радиатор, LiPo-аккумулятор, накопитель NVMe/MicroSD и операционная система (Raspberry Pi OS или совместимые дистрибутивы Linux).
