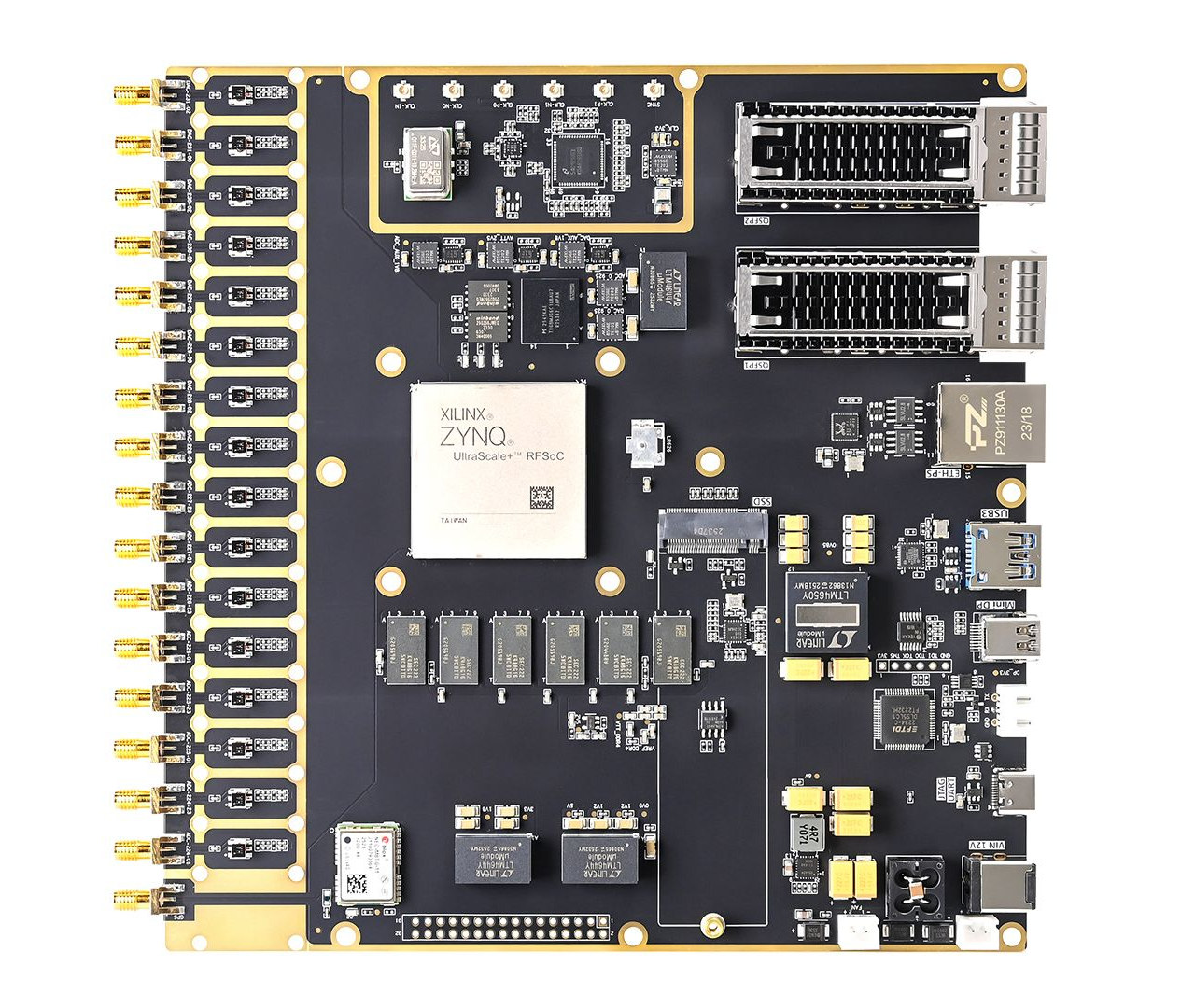

Плата программно-определяемого радио (SDR) PZSDR P047 с RF-АЦП и RF-ЦАП построена на AMD Zynq UltraScale+ ZU47DR RFSoC, который включает четырёхъядерный процессор Cortex-A53, двухъядерный процессор реального времени Cortex-R5F, FPGA-матрицу, восемь RF-АЦП и восемь RF-ЦАП.
Плата оснащена 6 ГБ памяти DDR4 (4 ГБ для PS, 2 ГБ для PL), 8 ГБ eMMC-флеш-памяти и 512 Мбит QSPI-флеш-памяти, а также слотами microSD и M.2 NVMe для хранения данных, видеовыходом mini DP, портом Gigabit Ethernet RJ45, двумя разъёмами QSFP28 на 100 Гбит/с, портом USB 3.0, интерфейсами отладки JTAG и последовательного порта, а также 32-контактным разъёмом ввода-вывода. Она использует все RF-каналы RFSoC с 8 разъёмами приёмника и 8 разъёмами передатчика, а также различные тактовые входы. Компания заявляет, что PZSDR P047 идеально подходит для продвинутых MIMO-приложений беспроводной связи, таких как сотовая связь и коротковолновая радиосвязь.
Технические характеристики PZSDR P047 с RF-АЦП и RF-ЦАП:
- SoC FPGA — AMD Xilinx Zynq UltraScale+ ZU47DR (XCZU47DR-2FFVE1156I)
- Прикладной процессор — четырёхъядерный Arm Cortex-A53 с NEON и одинарной/двойной точностью с плавающей запятой; 32 КБ/32 КБ кэш L1, 1 МБ кэш L2
- Процессор реального времени — двухъядерный Arm Cortex-R5F с одинарной/двойной точностью с плавающей запятой; 32 КБ/32 КБ кэш L1 и TCM
- FPGA
- 930 300 логических ячеек
- 13 Мбит распределённой памяти
- 1080 блоков Block RAM
- 38 блоков Nvit Block RAM
- 80 блоков UltraRAM
- 22,5 Мбит UltraRAM
- 4272 DSP-среза
- Память — 256 КБ встроенной памяти с ECC
- Стандартные интерфейсы — 214 PS I/O, UART, CAN, USB 2.0, I2C, SPI, 32-бит GPIO
- Высокоскоростные интерфейсы — 4x PS-GTR, PCIe Gen1/2, SATA 3.1, DisplayPort 1.2a, USB 3.0, SGMII
- RF — 8x 14-бит ЦАП, 8x 14-бит АЦП
- Системная память — 6 ГБ DDR4; 4 ГБ DDR4 для PS, 2 ГБ DDR4 для PL.
- Хранилище
- 8 ГБ eMMC-флеш
- 512 Мбит QSPI-флеш
- Опционально NVMe SSD через слот M.2 Key-M
- Слот для microSD-карт
- RF-сигналы
- 8x разъёмов АЦП; разрешение 14 бит, частота дискретизации до 5 Гвыб/с
- 8x разъёмов ЦАП; разрешение 14 бит, частота дискретизации до 9,85 Гвыб/с
- Вход RF до 6 ГГц
- Тактовые входы
- Разъём SYNC — сигнал синхронизации
- Разъёмы CLK-P1/CLK-N1 — дифференциальные часы 156,25 МГц для секции MGT (Multi-Gigabit Transceiver)
- Разъёмы CLK-P0/CLK-N0 — дифференциальные часы 125 МГц для секции MGT
- Разъём CLK-IN — внешний высокоточный тактовый вход (если не используется, по умолчанию используется встроенный OCXO 19,2 МГц)
- Видеовыход — Mini DP (PS)
- Сеть и трансиверы
- Порт Gigabit Ethernet RJ45 (PS)
- 2 разъёма QSFP28, подключённые к 100-гигабитным GTY-трансиверам
- GNSS — GPS и BeiDou с сигналом PPS
- USB — порт USB 3.0 Type-A (PS)
- Последовательный порт — разъём UART/RS232 (PS)
- Отладка — разъём JTAG/UART USB-C
- Расширение — 32-контактный GPIO-разъём с 20 линиями ввода-вывода при 3,3 В
- Прочее — кнопка сброса, переключатели выбора режима загрузки (JTAG, QSPI, SD-карта или eMMC)
- Питание — 12 В/3 А через разъём DC или внутренний разъём
- Габариты
- Плата — 180 x 175 мм
- Корпус — 188 x 183 x 52 мм
- Диапазон температур — от -40°C до +85°C
Компания Puzhi обещает, что спонсоры получат доступ к демонстрациям FPGA-логики, Arm Vitis, PetaLinux, RF и PYNQ (см. видео ниже для последнего), чтобы помочь им начать работу, а PDF-версия схем будет выпущена после завершения краудфандинговой кампании. Тем временем они выпустили руководство пользователя , в котором в основном приведены аппаратные детали.
В последний раз мы писали о платформе AMD Zynq RFSoC в 2022 году, когда освещали модуль Avnet XRF16 SoM на основе Zynq UltraScale+ Gen3 ZU49DR RFSoC и соответствующую несущую плату. ZU49DR аналогичен используемому здесь ZU47DR, за исключением того, что количество каналов АЦП и ЦАП увеличено вдвое — до шестнадцати. На тот момент SoM продавался за внушительные $24 995, а несущая плата — за $4 995.
Для сравнения, Puzhi PZSDR P047 кажется выгодным предложением с взносом в $6 699 на Crowd Supply . Вознаграждение включает саму плату, металлический корпус, адаптер питания 12 В/3 А, GPS-антенну, 23 RF-кабеля, кабель USB Type-C, двусторонний кабель USB 3.0, кабель Gigabit Ethernet, 3-контактный кабель XH2.54, microSD-карту на 32 ГБ и кардридер для SD-карт. Цена включает доставку по всему миру, поставки запланированы на ноябрь 2026 года. Неясно, почему компания решила использовать Crowd Supply, поскольку у них уже есть аналогичная плата ZU47DR, выставленная за $5 545,41 на AliExpress , включая доставку.
