Microchip расширила линейку dsPIC33 семейством dsPIC33CK Value Line — новой серией недорогих 16-разрядных цифровых сигнальных контроллеров (ЦСК), предназначенных для задач управления двигателями. Устройства обеспечивают детерминированную производительность до 100 MIPS и интегрируют высокоразрешающий ШИМ и 12-разрядный АЦП, что делает их подходящими для векторного управления двигателями (FOC) и задач точного измерения.
Эти ЦСК призваны заполнить разрыв между базовыми микроконтроллерами и более высокопроизводительными устройствами dsPIC33A . Они предлагают флэш-память от 32 КБ до 256 КБ, поддерживают консолидацию функций для уменьшения количества компонентов и стоимости BOM и доступны в версиях автомобильного класса (AEC-Q100 Grade 1) с безопасной загрузкой.

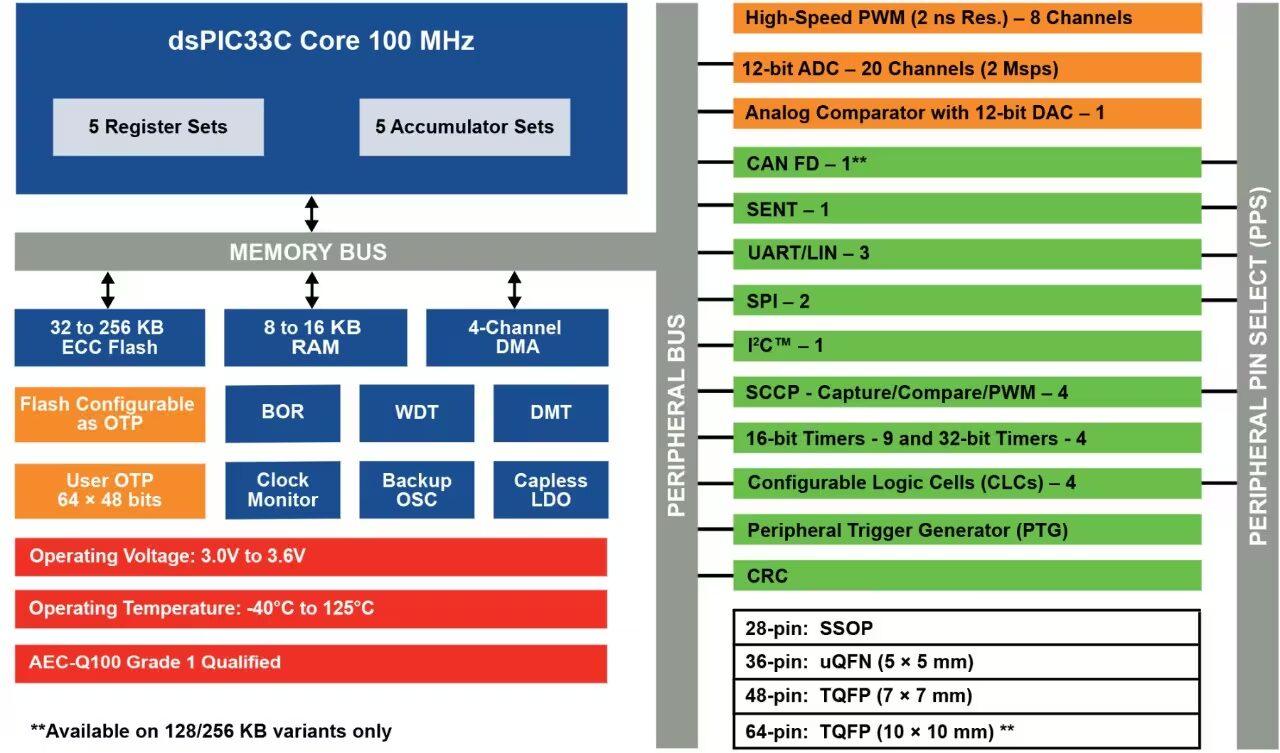

Характеристики Microchip dsPIC33CK:
- Ядро MCU – 16-разрядный ЦП dsPIC33CK с частотой до 100 МГц / 100 MIPS и DSP с 40-разрядными аккумуляторами
- Память и хранение
- ОЗУ данных от 8 КБ до 16 КБ
- Флэш-память программ от 32 КБ до 256 КБ с кодом коррекции ошибок (ECC)
- 384 байта однократно программируемой (OTP) памяти
- Периферия
- До 53 выводов GPIO с высокой нагрузочной способностью (количество GPIO зависит от корпуса)
- 3x UART (поддержка LIN, DMX, IrDA)
- 1x I2C (с SMBus)
- 2x SPI/I2S
- 1x CAN FD
- Интерфейс SENT (автомобильная промышленность)
- Выбор выводов периферии (PPS)
- 4-канальный контроллер DMA
- Аналоговые
- 12-разрядный АЦП, до 2 Msps, 20 каналов, поканальные буферы, передискретизация и цифровые компараторы
- 12-разрядный ЦАП с компенсацией наклона
- Аналоговый компаратор (~30 нс)
- Таймеры
- 16-разрядный таймер общего назначения
- SCCP (захват/сравнение/ШИМ) с 16/32-разрядным режимом и высокоразрешающим ШИМ ~2,5 нс
- Генератор триггеров периферии (PTG)
- Тактирование
- Внутренний генератор FRC на 8 МГц
- Внешний кварцевый/керамический резонатор или тактовый вход
- Программируемые ФАПЧ
- Отказоустойчивый монитор тактирования (FSCM)
- Выход опорного тактового сигнала (REFCLKO)
- Безопасность
- ECC флэш-памяти и MBIST ОЗУ
- Двойной сторожевой таймер (WDT)
- Оконный таймер контроля (DMT)
- Безопасность CodeGuard
- Мониторинг тактирования и резервный генератор
- Модуль CRC
- Отладка
- Граничное сканирование JTAG
- Внутрисхемное программирование/отладка (ICSP)
- Буфер трассировки и точки останова
- Питание
- Рабочее напряжение – 3,0 В до 3,6 В
- Режимы сна, ожидания и пониженного энергопотребления
- Сброс при включении (POR) и сброс при понижении напряжения (BOR)
- Корпуса
- SSOP с 28 выводами
- UQFN с 36 выводами
- TQFP с 48 выводами
- TQFP с 64 выводами
- Температура – от -40°C до +125°C (AEC-Q100 Grade 1)
На стороне программного обеспечения ЦСК dsPIC33CK Value Line поддерживаются средой MPLAB X IDE, а также компилятором MPLAB XC-DSC и конфигуратором кода MPLAB Code Configurator, как и другие микроконтроллеры и ЦСК Microchip. Компания отмечает, что эти ЦСК могут использоваться в приложениях с сенсорным управлением/HMI, расширенным измерением, бытовой технике, промышленной автоматизации и начального уровня в автомобильной электронике (датчики/исполнительные механизмы).

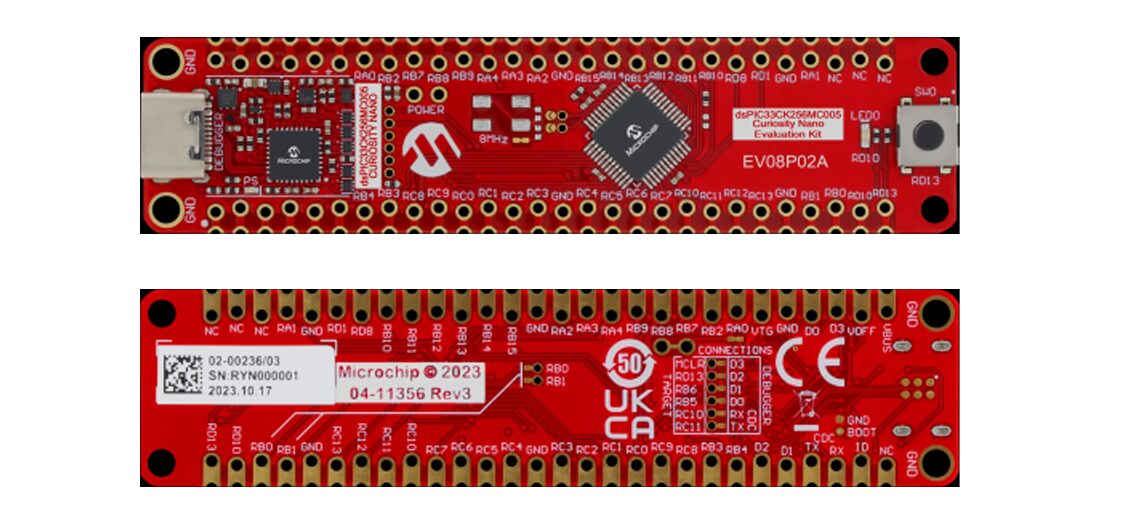

Microchip предлагает Curiosity Nano недорогую плату разработки, предназначенную для быстрого прототипирования приложений управления двигателями с ЦСК dsPIC33CK256MC005. Она оснащена ЦСК 100 МГц с 256 КБ ECC Flash, 16 КБ ОЗУ, 12-разрядным АЦП 2 MSPS, ЦАП, компаратором и высокоскоростным ШИМ, а также встроенным отладчиком для программирования и отладки без внешних инструментов. Плату можно расширить с помощью плат Click, адаптеров сенсорного управления и других аксессуаров Curiosity Nano для задач управления двигателями, измерения и встраиваемых приложений.

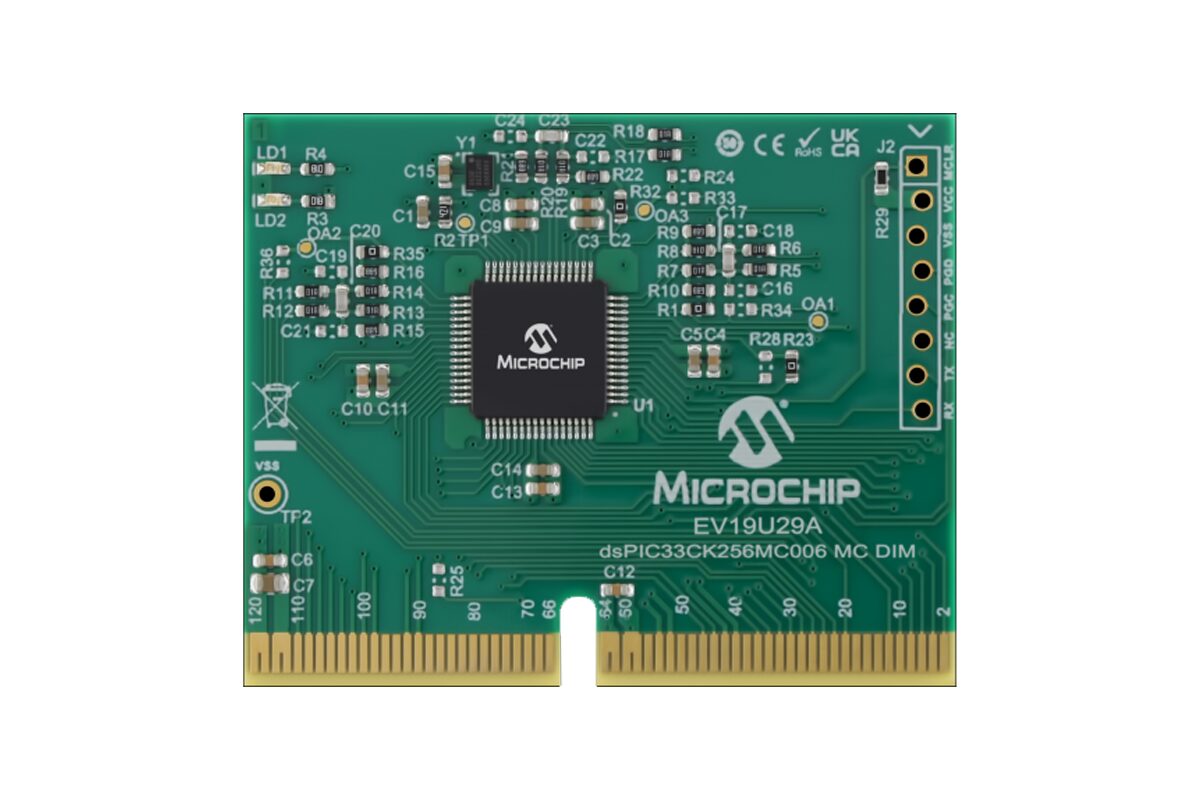

Компания также предлагает модуль управления двигателем DIM dsPIC33CK256MC006, двухрядный модуль, предназначенный для ЦСК dsPIC33CK Value Line в приложениях управления двигателями. Он оснащен 64-выводным dsPIC33CK256MC006 и поддерживает внешние платы инвертора для обратной связи по току двигателя, что позволяет разрабатывать и тестировать с помощью инверторных платформ MCS от Microchip, таких как MCLV-48V-300W и MCHV-230VAC-1.5kW. Модуль предназначен для быстрого прототипирования конструкций управления двигателями, но компания отмечает, что он несовместим со старыми платами инверторов на основе PIM.
ЦСК dsPIC33CK Value Line, а также оценочный набор Curiosity Nano и модуль управления двигателем DIM можно приобрести напрямую у Microchip . Цены на ЦСК начинаются от $0,51, в то время как платы разработки оцениваются в $9,90 и $12,99 соответственно. Интересно, что компания отмечает, что «цены едины независимо от объема заказа». Более подробную информацию можно найти на странице продукта и в пресс-релизе .
