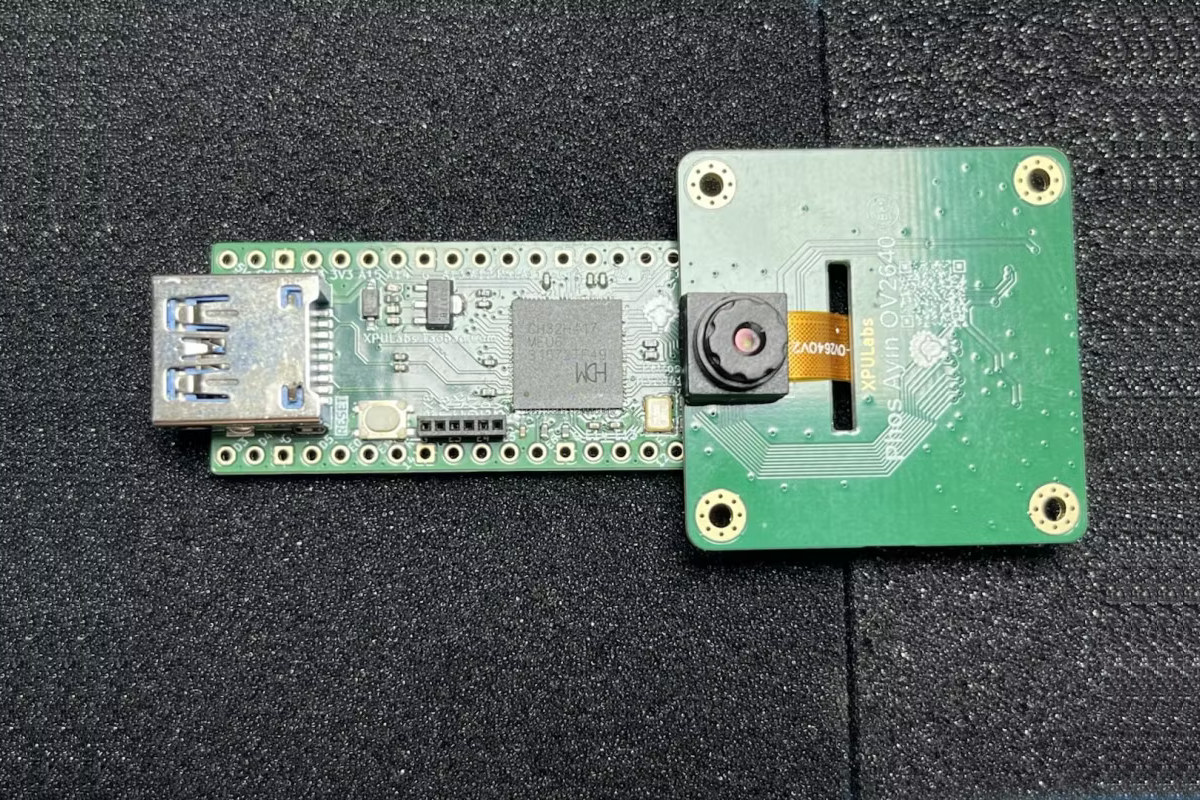

XPU Labs’ Petros CH32H417M Alef — это плата размером с Raspberry Pi Pico на базе микроконтроллера WCH CH32H417W RISC-V USB 3.0, использующая модуль камеры 2 Мп OV2640 через цифровой интерфейс изображений (DVP) микроконтроллера.
Плата оснащена 896 КБ SRAM и 960 КБ Flash от микроконтроллера WCH, двумя 20-контактными разъемами GPIO, соответствующими распиновке Raspberry Pi Pico, 6-контактным разъемом SWD и UART6 для отладки, а также кнопкой сброса.
Технические характеристики Petros CH32H417M Alef:
- Микроконтроллер – WCH CH32H417MEQ6
- Микроконтроллер
- QingKe RISC-V5F до 400 МГц
- QinKe RISC-V3F до 144 МГц
- GPU – аппаратный ускоритель обработки графики GPHA
- Память – 896 КБ SRAM
- Хранилище – 960 КБ Flash
- Микроконтроллер
- Интерфейс камеры – 40-контактный разъем B2B с DVP @ 144 МГц, SPI, I2C и интерфейсами АЦП для модуля камеры 2 Мп Phos Ayin OV2640
- USB – 1 порт USB 3.0 Type-A (5 Гбит/с, протестирован до 430 МБ/с) для передачи данных, питания и прошивки встроенного ПО
- Отладка – 6-контактный разъем SWD и UART6
- Расширение – 2x 20-контактных разъема, совместимых с разъемами Raspberry Pi Pico
- Разное
- Кнопка сброса
- Светодиод питания
- Питание
- 5V через порт USB 3.0 или штыревой разъем
- 3.3V/1A LDO
- Размеры – 52 мм × 21 мм
Страница документации в основном содержит информацию об оборудовании, а руководство пользователя, примеры кода, документы и раздел с 3D-чертежами на данном этапе являются лишь заполнителями. Поэтому в настоящее время она неидеальна, и не было найдено видеодемонстраций, кроме теста передачи по USB 3.0 (430 МБ/с) без модуля камеры. Предполагается, что после завершения работы над кодом плата будет определяться как стандартная USB UVC (USB Video Class) веб-камера при подключении к хосту. SDK для платы разработчика WCH CH32H417 содержит примеры кода для DVP и USB 3.0 для MounRiver SDK, а также присутствует образец USB SS0 (SuperSpeed) UVC DVP, который может работать на плате Petros, возможно, с небольшими изменениями.
В отличие от платы Muselab nanoCH32H417 с портами USB 3.0 и Fast Ethernet (но без интерфейса камеры DVP), плата Petros CH32H417M Alef не имеет встроенного отладчика Link-E, и его можно добавить с помощью отладочной платы Amnos LinkE Alef, которая, как предполагается, подключается к разъему SWD/UART6.
Плата камеры CH32V417M с USB 3.0 продается по цене $12.99 на AnalogLamb . Однако эта цена указана только за плату RISC-V, и большинство пользователей, вероятно, предпочтут комплект за $19.99 (плата + модуль камеры) или комплект за $23.99 с добавлением отладочной платы.
