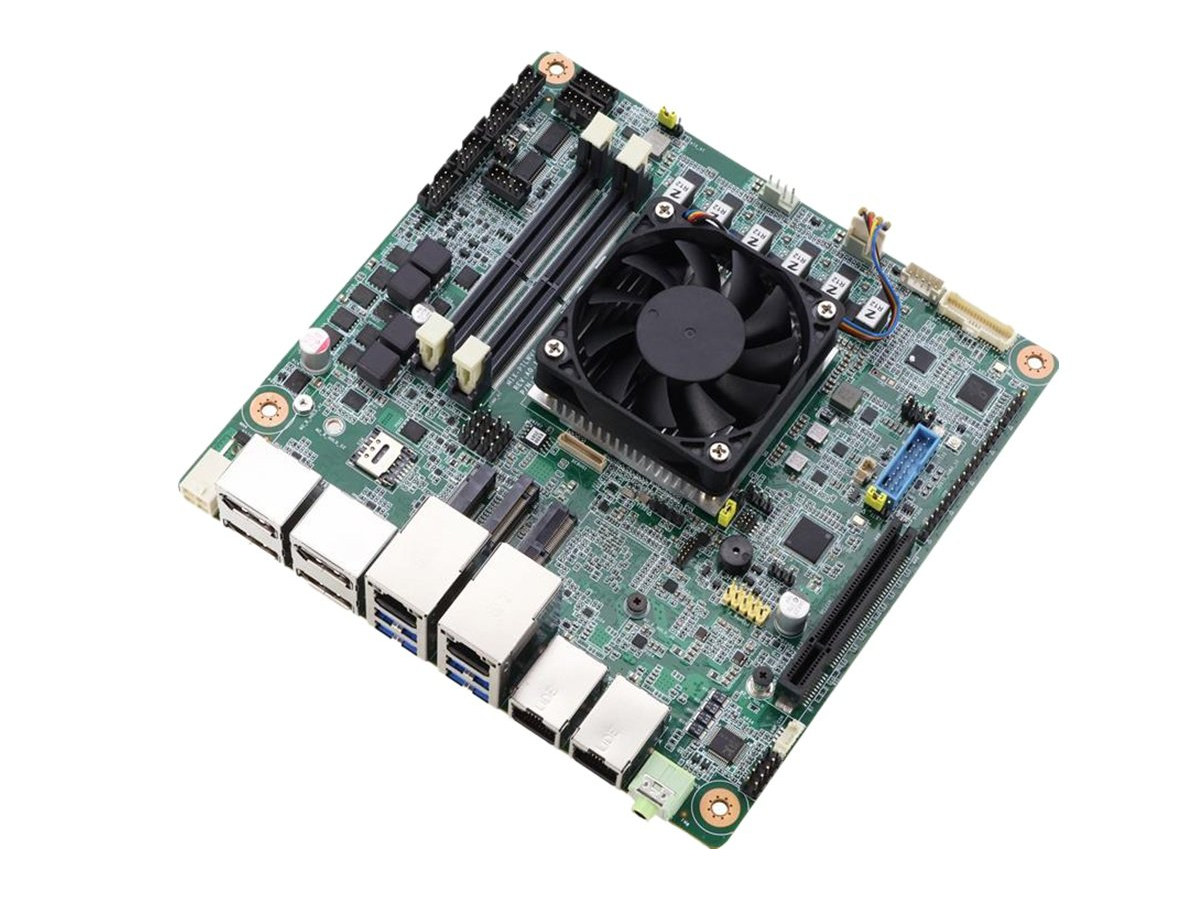

AAEON MIX-PTLWV1 — это промышленная материнская плата mini-ITX на базе процессоров Intel Core Ultra Series 3 «Panther Lake» с возможностью установки до двух портов 10GbE, двух портов 2.5GbE RJ45 и четырёх видеовыходов DisplayPort с поддержкой 4K.
Материнская плата также поддерживает до 128 ГБ памяти DDR5 C/SO-DIMM, накопитель M.2 NVMe SSD, опционально Wi-Fi и Bluetooth, и/или 4G LTE/5G через модули M.2, слот расширения PCIe Gen4 x8, шесть последовательных интерфейсов, широкий диапазон входного напряжения 12–24 В постоянного тока и другое.
Технические характеристики AAEON MIX-PTLWV1:
- SoC — процессор Intel Panther Lake (семейства PTL-H404/PTL-H484) с графикой Intel Xe LPG; TDP: 15–25 Вт
- Системная память — до 128 ГБ через 2 разъёма 262-контактных DDR5 C/SO-DIMM с частотой до 6400 МГц (версия H404) или 7200 МГц (версия H484)
- Накопитель — разъём M.2 2280 M-Key (PCIe Gen4 x4) для NVMe SSD
- Интерфейсы дисплея
- 4x DisplayPort 1.4 до 4096 x 2160 @ 60 Гц
- 40-контактный разъём с совмещённой разводкой LVDS/eDP для
- По умолчанию: 18/24-битный двухканальный LVDS до 1920 x 1080 @ 60 Гц
- 4-канальный eDP1.4 до 4096 x 2160 @ 120 Гц (по спецификации BOM)
- Выбор напряжения микросхемы Tcon eDP/LVDS
- Выбор напряжения подсветки панели eDP/LVDS (3,3 В / 5 В / 12 В)
- Инвертор LVDS
- Поддержка четырёх независимых дисплеев
- Аудио
- Аудиокодек Realtek ALC897 HD
- Разъем линейного выхода
- 4-контактный разъем для динамиков 2 Вт/4 Ом
- Сеть
- Порт 2.5GbE RJ45 через контроллер Ethernet Intel I226-V 2.5 Гбит/с
- Порт 2.5GbE RJ45 через контроллер Ethernet Intel I226-LM 2.5 Гбит/с
- Только SKU 4L – 2x 10GbE через контроллеры Ethernet Intel E610-XAT2 10 Гбит/с
- Опционально Wi-Fi и Bluetooth через разъем M.2 Key-E
- Опционально 4G LTE/5G через разъем M.2 Key-B и слот для SIM-карты
- USB
- 4 порта USB 3.2 Gen1 (5 Гбит/с) Type-A
- 20-контактный разъем с шагом 2,0 мм с двумя интерфейсами USB 3.2 Gen 1
- Последовательные интерфейсы
- 1 коробочный разъем RS-232/422/485 (опционально 5 В/12 В/RI)
- 5 коробочных разъемов RS-232
- Расширение
- Слот открытого края PCIe Gen 5 x8 (BoM опционально на H484)
- Сокет M.2 2230 E-Key (PCIe 4.0 x1/USB 2.0/CNVi)
- Сокет M.2 3042/3052 B-Key (PCIe x1/USB 3.2 Gen 1) + слот Nano SIM; по умолчанию 3052 по BoM (опционально)
- 8-битный программируемый DIO
- Безопасность – чип Infineon SLB9672 TPM2.0
- Разное
- Сторожевой таймер
- AMI UEFI/BIOS на 256Mbit SPI Flash ROM
- Мониторинг аппаратного обеспечения – мониторинг температуры CPU/системы, мониторинг напряжения Vcore/5V/3.3V/12V, мониторинг вентилятора корпуса
- Набор микросхем I/O – Nuvoton NCT6126D
- 4-контактный разъем вентилятора CPU, 4-контактный разъем вентилятора системы
- Поддержка Wake-On-LAN (WoL) и PXE
- Состояния питания S4, S5
- Литиевая батарея для BIOS
- Перемычка CMOS
- Разъем передней панели
- Отключение ME
- Источник питания – вход 12–24 В DC через 4-контактный разъем; режим ATX/AT
- Размеры – 170 x 170 мм (форм-фактор mini-ITX)
- Вес – TBC
- Диапазон температур – рабочий: от 0 до 60°C; хранения: от -40 до 85°C
- Рабочая влажность – 60°C при 90% относительной влажности, без конденсации
- Сертификация – CE и FCC (Class A)
AAEON предоставляет поддержку Windows 11 64-bit и Ubuntu 24.04 с ядром Linux 6.8 для этой платы. Обратите внимание, что существует два SKU: MIX-PTLWV1-A10-4L и MIX-PTLWV1-A10-2L, единственное отличие – два порта 10GbE RJ45 в модели 4L.
В то время как MIX-PTLWV1 является первой промышленной материнской платой AAEON на базе процессоров Intel Core Ultra Series 3 «Panther Lake», компания Avalue ранее представила тонкую материнскую плату mini-ITX EMX-PTLP с SoC Intel Core Ultra 7 358H , а BCM Advanced Research работает над материнской платой MX-PTL с аналогичными характеристиками.
AAEON не предоставила информацию о цене на материнскую плату MIX-PTLWV1, а страница продукта по-прежнему отмечена как «предварительная». Вероятно, она скоро выйдет, так как тайваньская компания будет демонстрировать плату Panther Lake на выставке ITS America Conference & Expo 2026 с 9 по 12 июня и использовать её или другую платформу Panther Lake для двух демонстраций: одна использует «технологию умного перекрестка» в сочетании с Vision Language Models (VLM) для расширенного мониторинга дорожных событий, а другая полагается на агентный ИИ для продвинутого планирования маршрутов.
