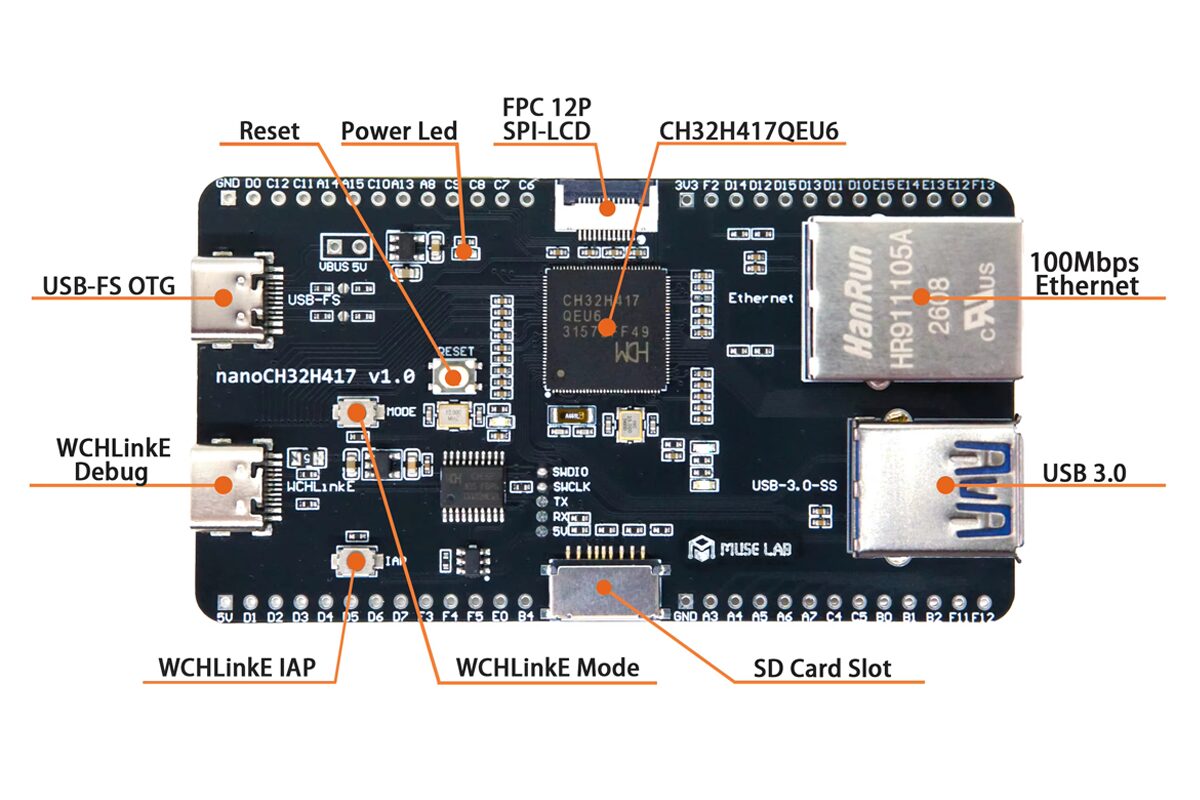

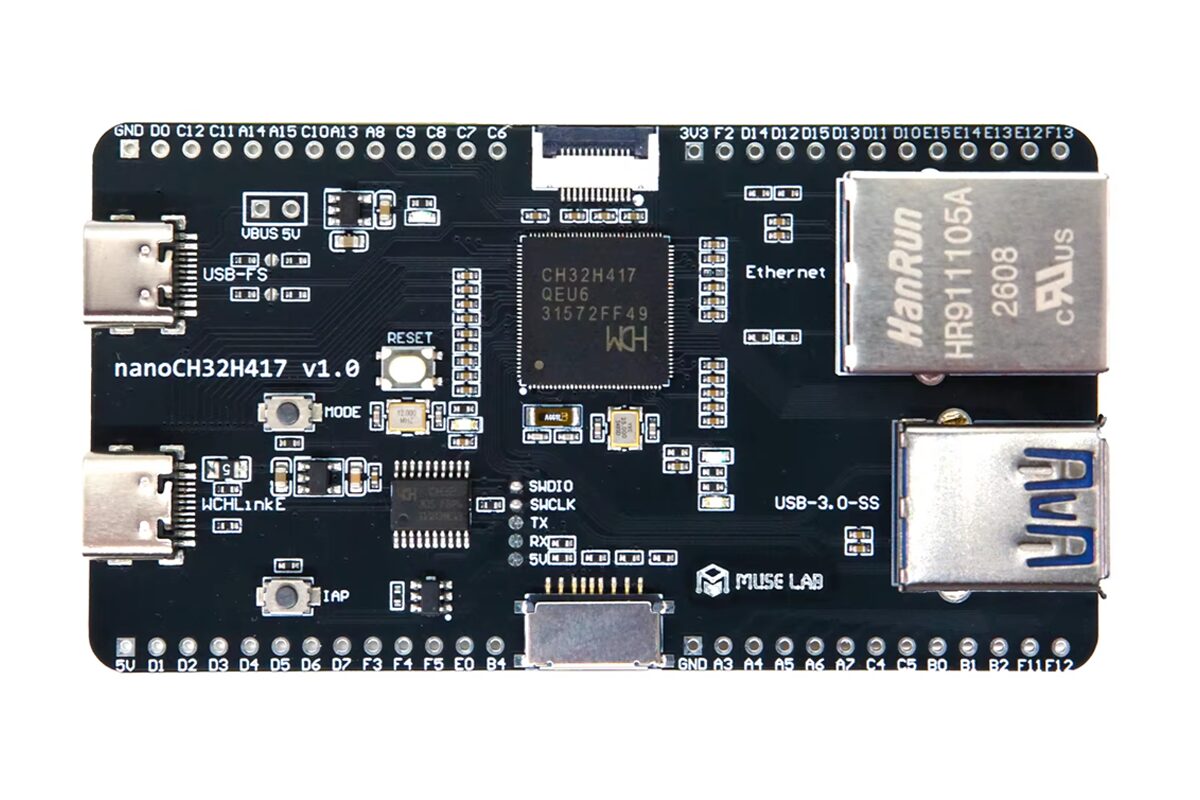

Разработанная MuseLab, nanoCH32H417 представляет собой плату разработки для двухъядерного RISC-V микроконтроллера WCH CH32H417, который ранее в этом году был представлен с поддержкой USB 3.0 (5 Гбит/с), UHS и Fast Ethernet. На тот момент была доступна только официальная плата разработки CH32H417 , но данная плата добавляет вариант от стороннего производителя.
Плата предоставляет доступ к различным функциям МКУ, включая один порт USB 3.0, два порта USB Type-C, интерфейс Ethernet 100 Мбит/с и слот для MicroSD. Она также упрощает процесс прототипирования благодаря встроенному отладчику WCHLink-E, что исключает необходимость подключения внешнего программатора для прошивки МКУ или просмотра выходных данных последовательного порта.
Технические характеристики MuseLab nanoCH32H417:
- МКУ – WCH CH32H417QEU6
- МКУ
- QingKe RISC-V5F до 400 МГц
- QinKe RISC-V3F до 144 МГц
- GPU – аппаратный ускоритель обработки графики GPHA
- Память – 896 КБ SRAM
- Хранилище – 960 КБ Flash
- МКУ
- Хранилище – слот для MicroSD карт
- Дисплей – 12-контактный разъем FPC с поддержкой распространенных SPI LCD (например, ILI9341, ST7789)
- Сеть – Fast Ethernet 100 Мбит/с
- USB
- 1x порт USB 3.0 Type-A (SuperSpeed, помечен как USB-3.0-SS)
- 1x USB Type-C Full-Speed OTG порт
- 1x USB Type-C порт для отладки
- Отладка – встроенный WCHLink-E с поддержкой отладки SWD и консоли последовательного порта через порт USB Type-C
- Расширение – 4 13-контактных разъема, предоставляющих GPIO, 5V, 3.3V и GND.
- Разное
- Кнопки Reset, Mode и IAP (на основе стандартных проектов MuseLab)
- Индикатор питания
- Габариты – уточняется
Микроконтроллеры WCH обычно программируются в IDE MounRiver Studio (MRS), и этот случай не исключение. MuseLab предоставила Репозиторий GitHub который включает PDF-схемы, документацию на английском и китайском языках, а также простой проект переключения GPIO, помогающий проверить настройку цепочки инструментов перед переходом к тестированию стеков USB 3.0 или Ethernet. Если вы предпочитаете инструментарий GCC с открытым исходным кодом, проект ch32fun его код содержит несколько ссылок на ch32h41, поэтому он может работать, хотя еще не добавлен в список поддерживаемых микроконтроллеров WCH.

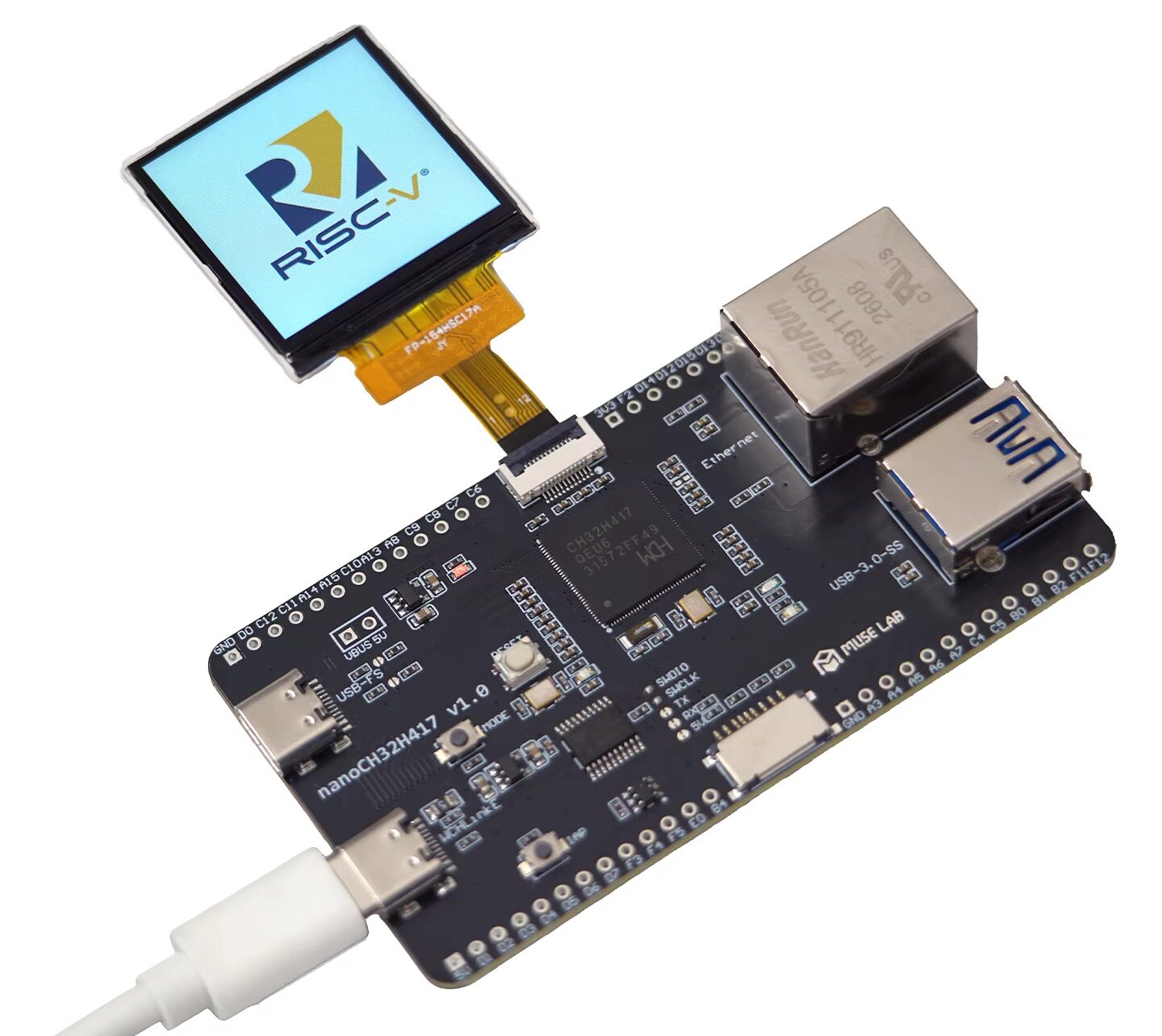

MuseLab плата разработки CH32H417 доступна на AliExpress, с ценами от $21.49 до $25.50 в зависимости от конфигурации, а также на магазине Tindie компании начиная от $17.00. Базовый вариант включает плату и 13-контактные разъемы. Они также предлагают несколько комплектов, включая экран 1.54 дюйма (240×240) за $20, с дополнительными кабелями USB 3.0 Type-A и Type-C, доступными за несколько дополнительных долларов.
