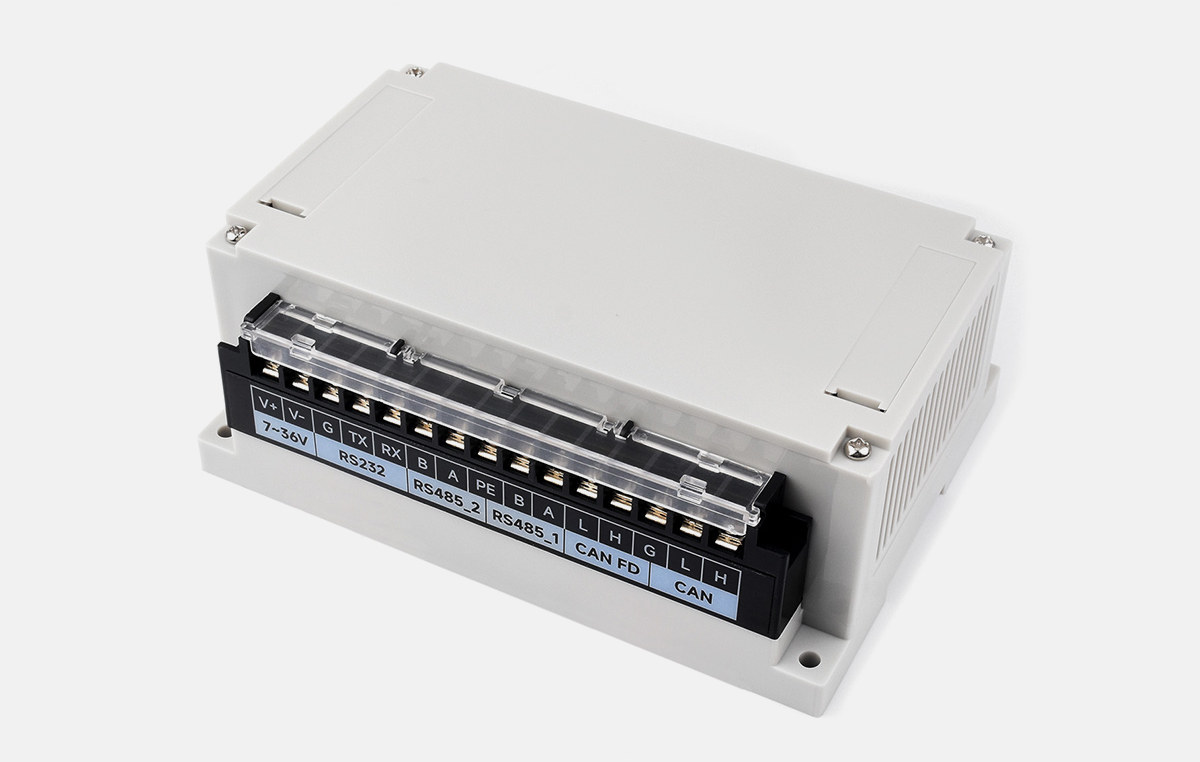

Набор Waveshare «Isolated RS232 / RS485 / CAN / CAN FD Expansion Board For Raspberry Pi» превращает ваш Raspberry Pi 4B или 5 в промышленный компьютер с корпусом для крепления на DIN-рейку или на стену.
Решение также обеспечивает доступ к изолированным интерфейсам, включая два RS485, RS232, CAN FD и CAN Bus, а также вход 7-36 В постоянного тока через клеммные колодки. Полное решение также использует гигабитный Ethernet Raspberry Pi, четыре порта USB и полноразмерный порт HDMI (через адаптер), а также поддержку плат расширения Raspberry Pi HAT и PCIe для NVMe SSD, дополнительного порта GbE, 4G LTE/5G сотовой связи и т.д.
Технические характеристики:
- Совместимые SBC – Raspberry Pi 4B и Raspberry Pi 5
- Интерфейс хоста – SPI + UART
- Изолированные промышленные интерфейсы через клеммные колодки
- 1x CAN FD со скоростью 5 кбит/с ~ 8 Мбит/с на базе микросхем MCP2518FD + MCP2562FD
- 1x CAN Bus со скоростью 5 кбит/с ~ 1 Мбит/с на базе микросхем MCP2515 + SN65HVD230
- 2x RS485 со скоростью 300 бит/с ~ 921600 бит/с на базе микросхем SC16IS752 + SP485
- 1x RS232 со скоростью 300 бит/с ~ 921600 бит/с на базе микросхемы SP3232EEN
- Расширение
- Опционально NVMe, Ethernet, USB, 4G/5G через интерфейс PCIe (только для Raspberry Pi 5)
- Совместимость с Raspberry Pi HAT через 40-контактный разъем GPIO (примечание: частичная из-за ограничений по высоте и возможных помех SPI/UART)
- Разное – «Экологичный» пластиковый корпус с поддержкой настенного и реечного монтажа
- Питание (один из вариантов)
- 5 В через порт USB Type-C на адаптере разъема Pi5 (B)
- 7-36 В постоянного тока, широкий диапазон входного напряжения через клеммные колодки
- Размеры – 154.6 × 83.7 × 59 мм
- Вес – 323 грамма (набор без Raspberry Pi)
Поддержка плат расширения Waveshare PCIe и различных плат Raspberry Pi HAT+С точки зрения программного обеспечения, комплект поддерживается библиотекой C Mike McCauley для Broadcom BCM2835 , библиотекой wiringPi и различными пакетами Python. Схемы (PDF), примеры кода для RS-485 и CAN-шины, а также инструкции по началу работы доступны на вики .
Это далеко не первое промышленное решение на Raspberry Pi, но большинство из них — это законченные промышленные ПК или контроллеры на базе Raspberry Pi CM5 , хотя есть несколько Промышленные компьютеры на базе Raspberry Pi 5 . Набор Waveshare позволяет преобразовать существующую плату Raspberry Pi 4 или 5, добавив интерфейсы RS232, RS485 и CAN Bus, широкий диапазон входного напряжения и корпус для DIN-рейки по относительно низкой цене.
Waveshare продает набор «Isolated RS232 / RS485 / CAN / CAN FD Expansion Board For Raspberry Pi» за около $60 на AliExpress , $68.99 на Amazon , и $54.99 в интернет-магазине компании .
