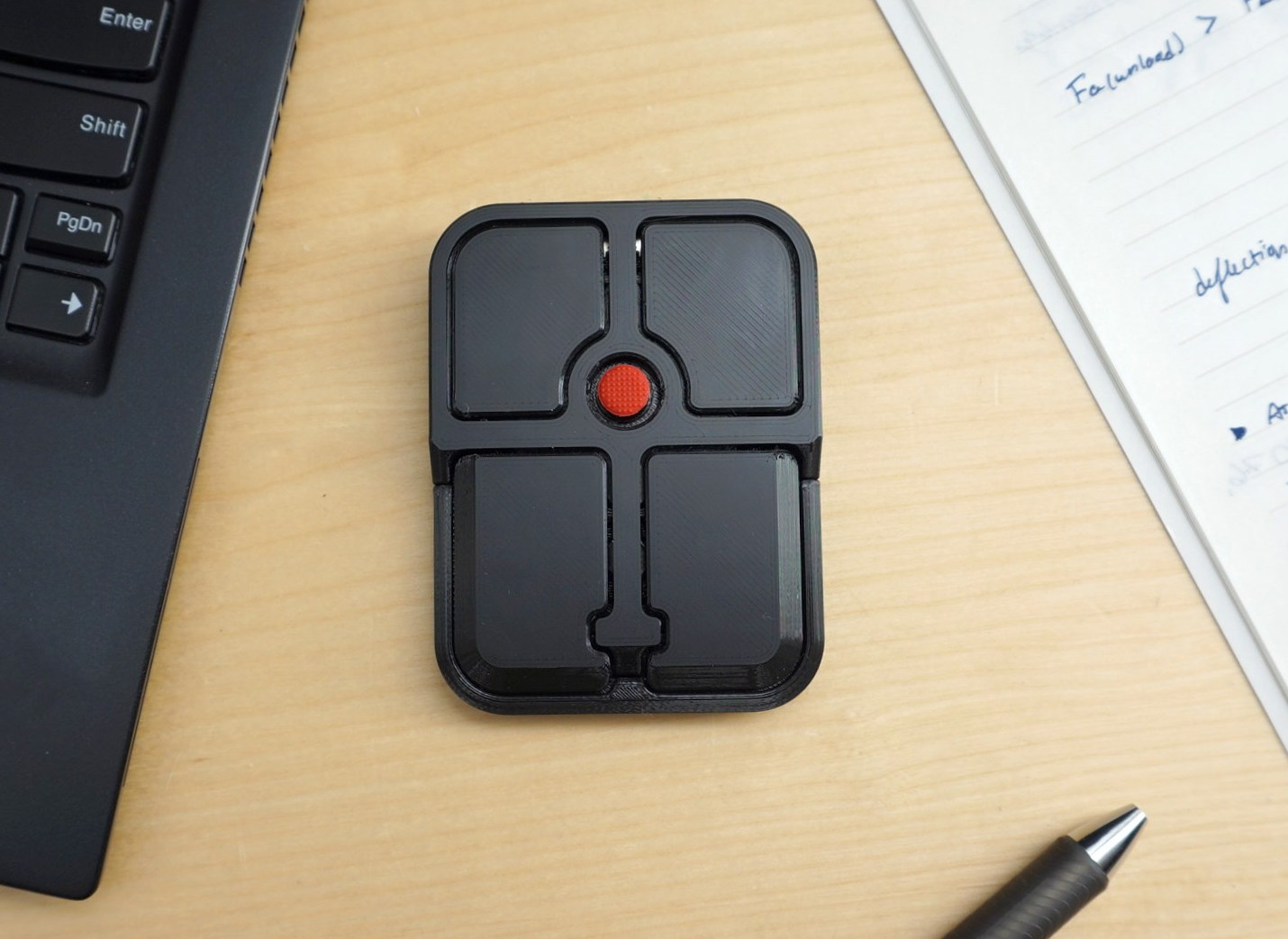

Ploopy Bean — напечатанная на 3D-принтере мышь с указательным стиком на открытом аппаратном обеспечении, которая использует прошивку QMK с открытым исходным кодом на микроконтроллере Raspberry Pi RP2040 для управления четырьмя кнопками Omron D2LS-21 и фрикционным выступом.
Ploopy — канадская компания, известная своими компьютерными аксессуарами с открытым аппаратным обеспечением. Впервые были описаны их наушники в 2023 году, но с тех пор компания также выпустила мышь-трекбол, трекпад, USB-ручку и другие аксессуары. Bean — просто последнее дополнение.
Характеристики Ploopy Bean:
- Плата Bean Pointing Stick
- Микроконтроллер Raspberry Pi RP2040
- USB – 1 порт USB-C для питания и данных
- Кнопки – 4 кнопки Omron D2LS-21, настроенные по умолчанию как левый клик, правый клик, средний клик и клик-перетаскивание/прокрутка (но настраиваемые)
- Сенсор – Texas Instruments TMAG5273 высокоточный 3D-датчик Холла для стика; частота дискретизации до 20 000 отсчетов в секунду, обнаруживает перемещения от 3 микрон
- Детали, напечатанные на 3D-принтере – верхняя, нижняя и пружина для красного стика
- Аксессуары
- 1x винт
- 1x магнит
- 4x противоскользящие накладки
- 1x фрикционный выступ, похожий на Lenovo TrackPoint
- кабель USB-A – USB-C
- Размеры – 84 x 64 x 16 мм
- Вес – 5,2 грамма
Хотя большинство людей, вероятно, купят полностью собранное устройство, Bean является полностью открытым аппаратным обеспечением, поэтому вы также можете воспроизвести его самостоятельно. Файлы проектирования оборудования в Altium Designer (схемы, разводка печатной платы, Gerber…), файлы STEP и STL для 3D-печати деталей, прошивка UF2 (бинарная) и документация, включая инструкции по сборке, могут быть найдены на GitHub .
Исходный код прошивки QML можно найти в официальном репозитории . Компания также отмечает, что Bean можно настроить с помощью веб-приложения «VIA», и пользователям нужно только добавить файл конфигурации, чтобы включить поддержку, как объяснено в документации , перед переходом к веб-приложению VIA с веб-браузером, поддерживающим WebHID, таким как Microsoft Edge, Chrome или Opera (но не Firefox). Прошивка QMK выпущена под лицензией GPLv3, а файлы проектирования оборудования — под лицензией OHL CERN v2-S.
Компания Ploopy предлагает указывающий стик Bean для предзаказа за 69,99 канадских долларов (около 51 доллара США) . Это немного выше ожидаемого, но продукт довольно уникален и нишев, и он финансирует разработку открытого аппаратного обеспечения.
