В апреле прошлого года компания Allwinner выпустила SoC T536, и с тех пор были представлены модули SoM и SBC на её основе от MYiR Tech и Forlinx . Последним в линейке стал Boardcon, недавно выпустивший PICOT536 SoM и EMT536 SBC для промышленных HMI, машинного зрения, робототехники и других приложений периферийных вычислений.
Напомним, что SoC Allwinner T536 оснащена четырёхъядерным процессором Arm Cortex-A55, сопроцессорами RISC-V XuanTie E907 и E902, а также NPU производительностью 2 TOPS для периферийного ИИ. Модуль поставляется с памятью LPDDR4/LPDDR4X до 8 ГБ, флеш-памятью eMMC до 64 ГБ, опциональным модулем WiFi 6 и Bluetooth 5.4, а также 314-контактным краевым разъёмом MXM, обеспечивающим доступ к таким интерфейсам ввода-вывода, как MIPI DSI и LVDS, входы камер, аудиовходы и выходы, Gigabit Ethernet, PCIe, USB 3.0 и другим.
Системный модуль PICOT536
Технические характеристики PICOT536:
- SoC – Allwinner T536
- CPU – четырёхъядерный Arm Cortex-A55 с частотой до 1,6 ГГц, RISC-V XuanTie E907 с частотой до 600 МГц и RISC-V XuanTie E902 с частотой до 200 МГц
- VPU – декодирование видео до 4K (3840×2160) @ 15 кадров/с (MJPEG) или 1080p @ 60 кадров/с (JPEG); кодирование видео до 4K @ 25 кадров/с (H.264)
- NPU – ускоритель ИИ производительностью 2 TOPS с поддержкой INT8, UINT8 и INT16
- Системная память – 2, 4 или 8 ГБ LPDDR4/LPDDR4X со встроенной ECC
- Накопитель – флеш-память eMMC объёмом 8, 16, 32 или 64 ГБ
- Беспроводная связь – опциональный модуль WiFi 6 (802.11a/b/g/n/ac/ax) и Bluetooth 5.4 на основе VS6621S80
- Межплатный разъём – 314-контактный краевой разъём MXM 3.0
- Дисплей – LVDS, MIPI DSI
- Камера – 2x 4-линейных или 4x 2-линейных MIPI CSI
- Сеть – 2x EPHY
- USB
- 4x USB 2.0 Host
- 1x USB 2.0 OTG
- 1x USB 3.0/PCIe 2.1 interface
- Прочие вводы/выводы – 11x UART, 2x Debug, SD, 3x PWM, 3x I2C, SPI, аудиовходы/выходы, 17x GPADC, 1x LRADC
- Габариты – 82 x 50 мм (8-слойная печатная плата)
- Диапазон рабочих температур – коммерческий: от 0°C до +70°C; промышленный: от -40°C до +85°C
Что касается программного обеспечения, Boardcon предоставляет среду Buildroot с ядром Linux 5.15.147 и U-Boot 2023.04 с загрузкой из eMMC и прошивкой через USB OTG. Компания рекомендует использовать рабочую машину под управлением Ubuntu 22.04 и предоставляет инструментарий кросс-компиляции и такие средства отладки, как SecureCRT, ADB и PhoenixSuite. Программный стек включает драйверы для eMMC 5.1, USB, Ethernet, аудио, дисплея (LVDS/MIPI) и промышленных интерфейсов, таких как CAN, RS485, SPI и ADC, а также поддержку периферии, включая модули WiFi и Bluetooth, 4G LTE через mPCIe и NVMe SSD.

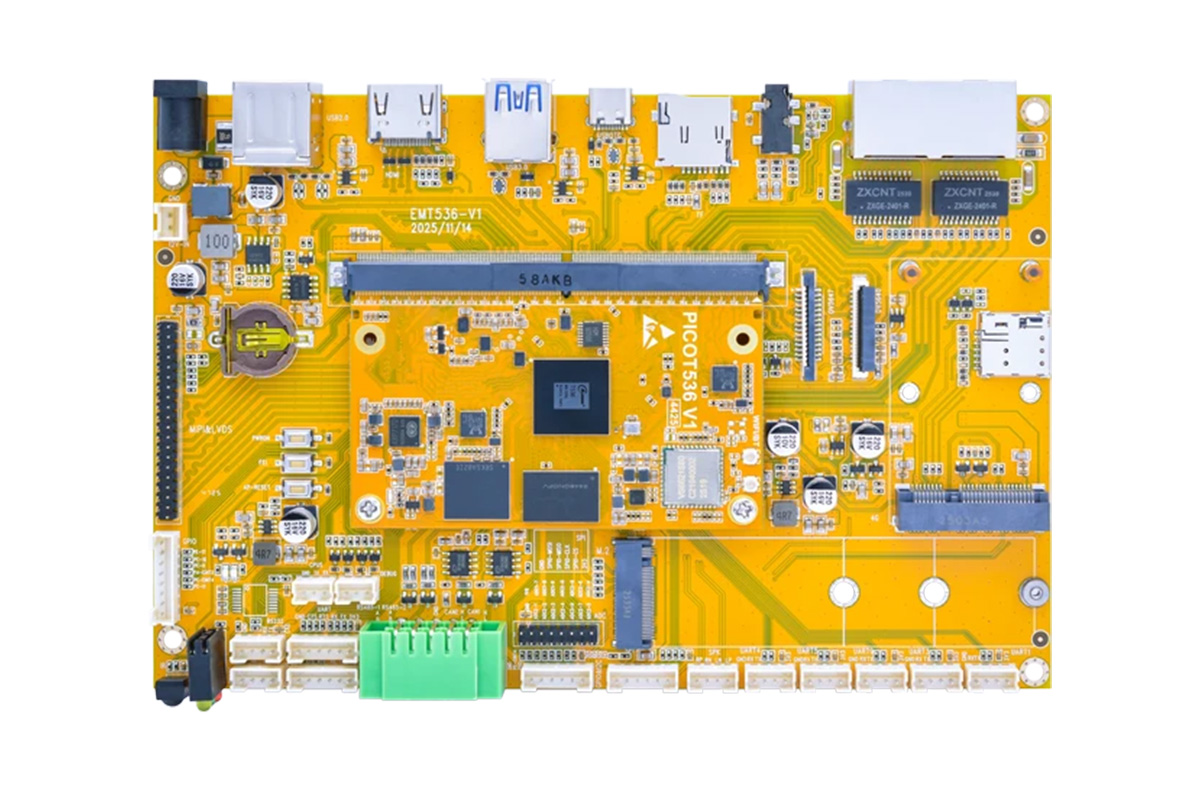

Плата разработки Boardcon EMT536

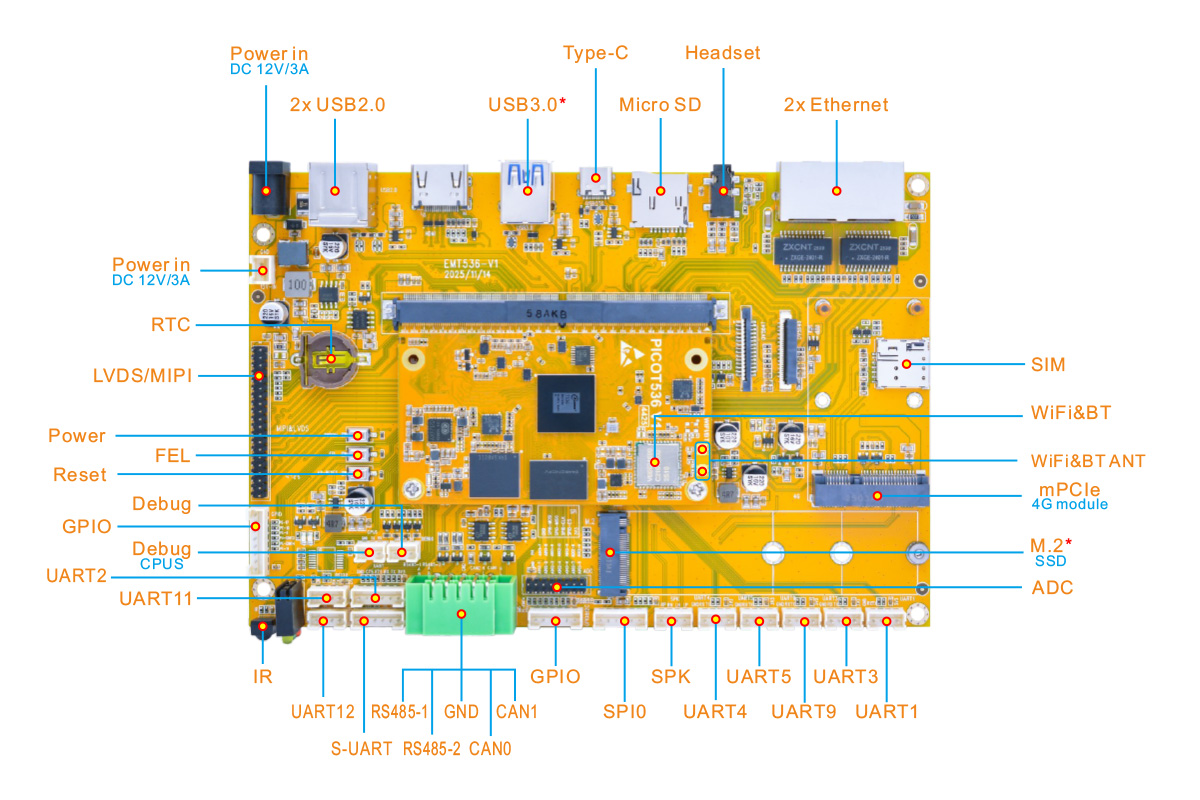

Технические характеристики EMT536:
- SoM – Boardcon PICOT536, как описано выше, с SoC Allwinner T536, до 8 ГБ ОЗУ и до 64 ГБ eMMC
- Накопители
- Слот для карт MicroSD
- Разъём M.2 для NVMe SSD
- Дисплей
- LVDS до 1920×1080 @ 60 кадров/с
- MIPI DSI до 1920×1200 @ 45 кадров/с
- Одновременно можно использовать только один
- Камера – вход камеры с поддержкой сенсора OV5640
- Аудио
- Разъём для гарнитуры 3,5 мм (вход/выход)
- Колодка для динамика
- Сеть
- 2 порта Gigabit Ethernet RJ45
- Слот mPCIe и слот для SIM-карты для подключения 4G LTE (мультиплексирован с USB 3.0 host)
- WiFi 6 1T1R и Bluetooth 5.4 (через модуль VS6621S80 на базе SWT6621)
- USB
- 1x USB 3.0 host (мультиплексирован со слотом mPCIe)
- 2x USB 2.0 host
- 1x USB Type-C (для OTG/ADB, переключается в режим host)
- Последовательные интерфейсы – 9x UART, 2x RS485, 2x CAN
- Расширение
- Разъём M.2 M-Key для NVMe SSD форматов 2280, 2260 или 2242
- Слот mPCIe для модуля 4G LTE
- 2 колодки GPIO
- 1 колодка ADC
- Отладка – стандартный последовательный порт отладки и E902 Debug CPUS
- Разное
- Кнопки питания, сброса и FEL
- RTC с батарейкой типа «таблетка»
- Питание – вход 12 В/3 А через разъём DC и разъём типа «коробка»
- Габариты – 180 x 120 мм
- Диапазон рабочих температур – от 0°C до +70°C
После ознакомления с характеристиками видно, что некоторые функции, такие как USB 3.0, интерфейсы дисплея и PCIe, мультиплексированы, то есть одновременно можно использовать только одну. Это похоже на предыдущие одноплатные компьютеры компании, такие как Boardcon EM3566 Linux SBC , но в них используется SoC Rockchip.
Информация о доступности и цене отсутствует, но более подробные сведения можно найти на странице продукта и в пресс-релизе .
