Адаптивная SoC AMD Versal Prime VM2152 разработана как устройство среднего класса для высокоскоростного подключения, с приемопередатчиками на 112 Гбит/с и сетевыми возможностями 600 ГbE в энергоэффективном корпусе. Она уравновешивает программируемую логику с жесткими IP-блоками, чтобы упростить проектирование высокопроизводительных систем, используемых в проводной связи, авиакосмической отрасли, а также в тестировании и измерениях, без более высокого энергопотребления и сложности высокопроизводительных ПЛИС.
По сравнению с AMD Versal Prime VP1902, VM2152 больше фокусируется на производительности ввода-вывода, а не на сырой плотности логики. В то время как VP1902 предлагает больше логических ячеек, VM2152 добавляет поддержку памяти LPDDR5 до 6400 Мбит/с и включает высокоскоростной криптодвижок на 400 Гбит/с, что делает его подходящим для более быстрой и безопасной обработки данных, чем Agilex 7 .

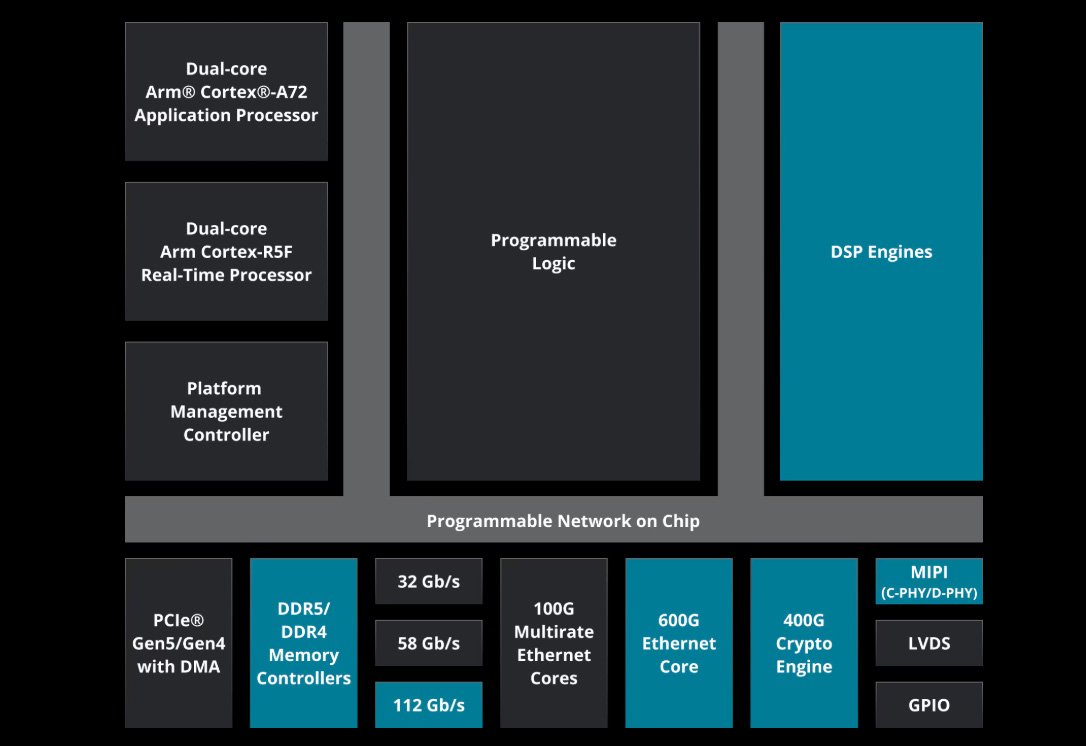

Технические характеристики AMD Versal Prime VM2152:
- Подсистема процессора
- APU — двухъядерный Arm Cortex-A72 с кэшем L1 48 КБ / 32 КБ (с контролем четности и ECC) и кэшем L2 1 МБ (с ECC)
- Блок реального времени (RPU) — двухъядерный Arm Cortex-R5F с кэшем L1 32 КБ / 32 КБ и 256 КБ TCM (с ECC)
- Встроенная память — 256 КБ с ECC
- Программируемая логика и DSP
- Системные логические ячейки — 757K
- LUT — 346,112
- DSP-движки — 1,704
- Производительность — 11.8 TOPS (пиковая производительность INT8)
- Память
- 4 контроллера памяти DDR5 до 6400 Мбит/с для LPDDR5 и 5600 Мбит/с для DDR5
- Блочная RAM — 27 Мбит
- UltraRAM — 54 Мбит
- Память PL — 92 Мбит
- Дисплей/камера — до 10 Гбит/с MIPI C-PHY и 4,5 Гбит/с D-PHY для тестирования современных сенсоров и камер
- Сеть
- 2x Gigabit Ethernet
- 2x 100 Гбит/с многоскоростной Ethernet MAC
- 1x 600 Гбит/с Ethernet MAC
- USB — 1x USB 2.0
- Безопасность — 400 Гбит/с высокоскоростной криптодвижок (HSC) Hard IP (полный дуплекс)
- Расширение
- 2x PCIe Gen5x8 (с CPM5 DMA)
- 2x PCIe Gen5x4 (PL PCIE5)
- 2x UART, 2x SPI, 2x I2C, 2x CAN-FD
- 8x GTYP трансиверы
- 8x GTM трансиверы (58 Гбит/с), поддерживающие до 4x соединений по 112 Гбит/с при комбинировании
- Корпуса
- NFVD1024 – 31 x 31 мм, шаг шариков 0.92 мм
- NFVM1369 – 35 x 35 мм, шаг шариков 0.92 мм
- VSVD1760 – 40×40 мм, шаг шариков 0.92 мм
- VSVA2197 – 45×45 мм, шаг шариков 0.92 мм
- Температура
- Промышленный – от -40°C до +100°C (-1MSI, -1MLI, -1LSI, -1LLI, -2MSI, -2MLI, -2LLI, -2HSI)
- Расширенный – от 0°C до +100°C (-1MSE, -1LSE, -2MSE, -2MLE, -2LSE, -2LLE)
SoC поддерживается AMD Vivado Design Suite для проектирования аппаратуры и AMD Vitis unified software platform для разработки программного обеспечения. Можно запускать встроенный Linux (PetaLinux) или код bare-metal на ядрах Arm Cortex-A72.
Программируемая логика (FPGA-матрица) и DSP-блоки используются для создания пользовательских аппаратных ускорителей, позволяя выгружать вычислительно интенсивные задачи из CPU и выполнять их непосредственно в аппаратуре. С помощью таких инструментов, как AMD Vivado Design Suite и готовые IP-ядра AMD, эти блоки можно настроить для высокоскоростных операций с малой задержкой, таких как обработка сигналов, потоковая передача данных и сетевые нагрузки.

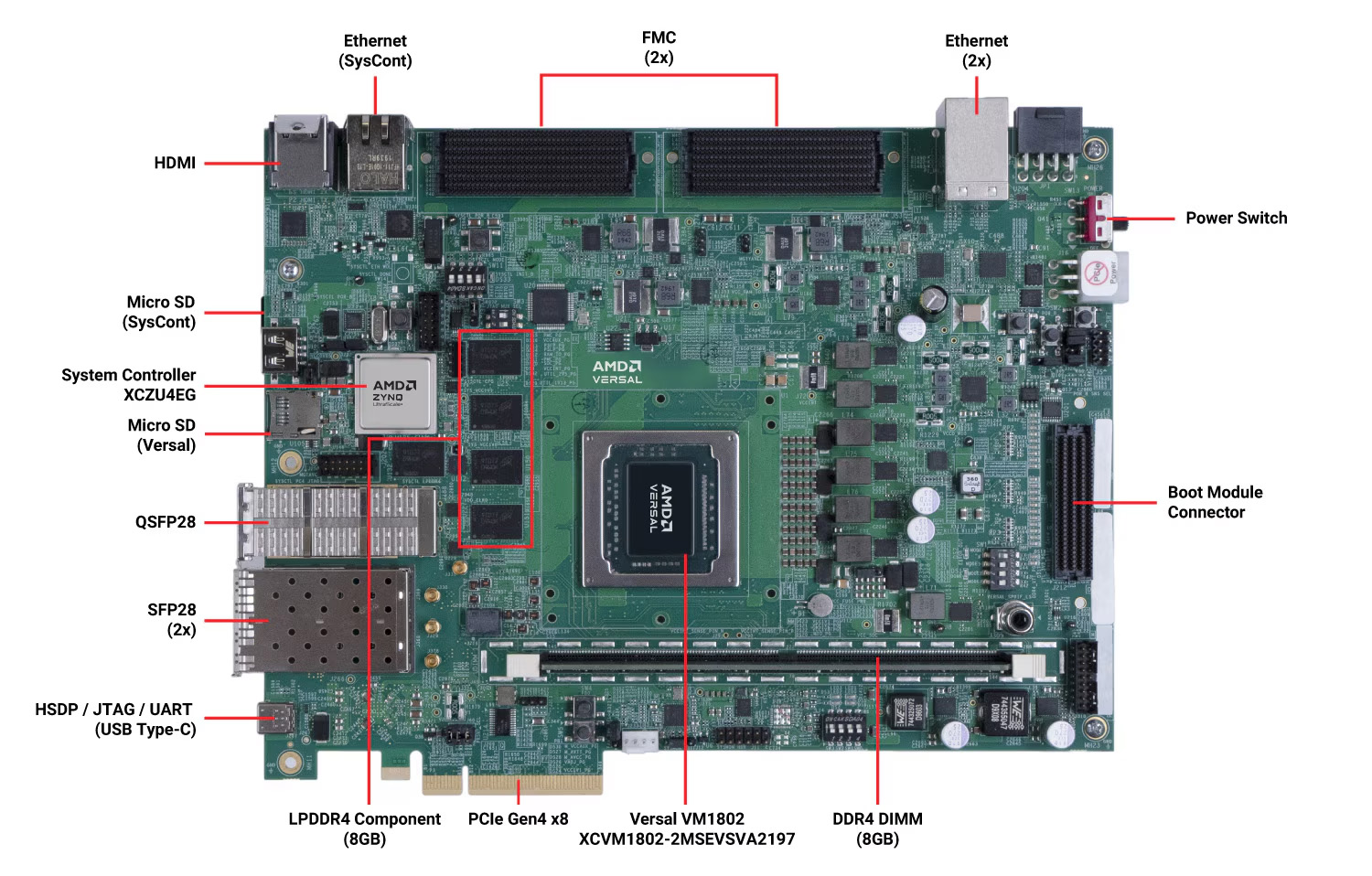

Для упрощения процесса разработки AMD выпустила Оценочный комплект VMK180 на базе адаптивного SoC Versal Prime VM1802 с 1,96 млн логических ячеек и 1 968 DSP-движков. Комплект также поставляется с 8 ГБ DDR4 (съемная) и 8 ГБ LPDDR4 (распаяна на PCB), PCIe Gen4 x8, разъемами расширения FMC+ и множеством сетевых интерфейсов, включая RJ-45, SFP28 и QSFP28. Он также имеет вход/выход HDMI, USB-to-UART, поддержку CAN-FD, хранилище MicroSD и широкий диапазон программируемых тактовых генераторов, а также входящие в комплект инструменты, такие как Vivado и Vitis, для разработки аппаратуры и программного обеспечения.
Хотя в нем используется VM1802, он имеет ту же архитектуру, что и более новый адаптивный SoC AMD Versal Prime VM2152, включая ядра Arm Cortex-A72/R5F, NoC и поддержку инструментов Vivado и Vitis. Это позволяет разработчикам прототипировать проекты на VMK180, а затем переходить на VM2152 для функций с более высокой скоростью, таких как трансиверы 112 Гбит/с, LPDDR5-6400 и крипто 400 Гбит/с.
Адаптивный SoC AMD Versal Prime VM2152 теперь доступен на DigiKey , с ценами обычно от 6 000 до 8 500+ долларов США, в зависимости от класса скорости, корпуса и объема. Оценочный комплект VMK180 серии AMD Versal Prime также доступен от DigiKey за 10 316,40 долларов США или может быть приобретен напрямую у AMD за 9 345,00 долларов США, с минимальным объемом заказа 15 штук. Более подробная информация доступна на странице продукта и пресс-релизе .
