M5Stack Cardputer становится автономным с новым Mesh Kit, включающим LoRa, GNSS и поддержку Meshtastic

По сути, этот набор является модульным обновлением оригинального Cardputer, где базовый блок обеспечивает пользовательский интерфейс с помощью 56-клавишной клавиатуры и 1,14-дюймового LCD-дисплея. Добавленный модуль «Cap» включает приемопередатчик Semtech SX1262 и GNSS-модуль AT6668, что позволяет обмениваться текстовыми сообщениями и отслеживать местоположение по GPS без использования сотовых сетей.

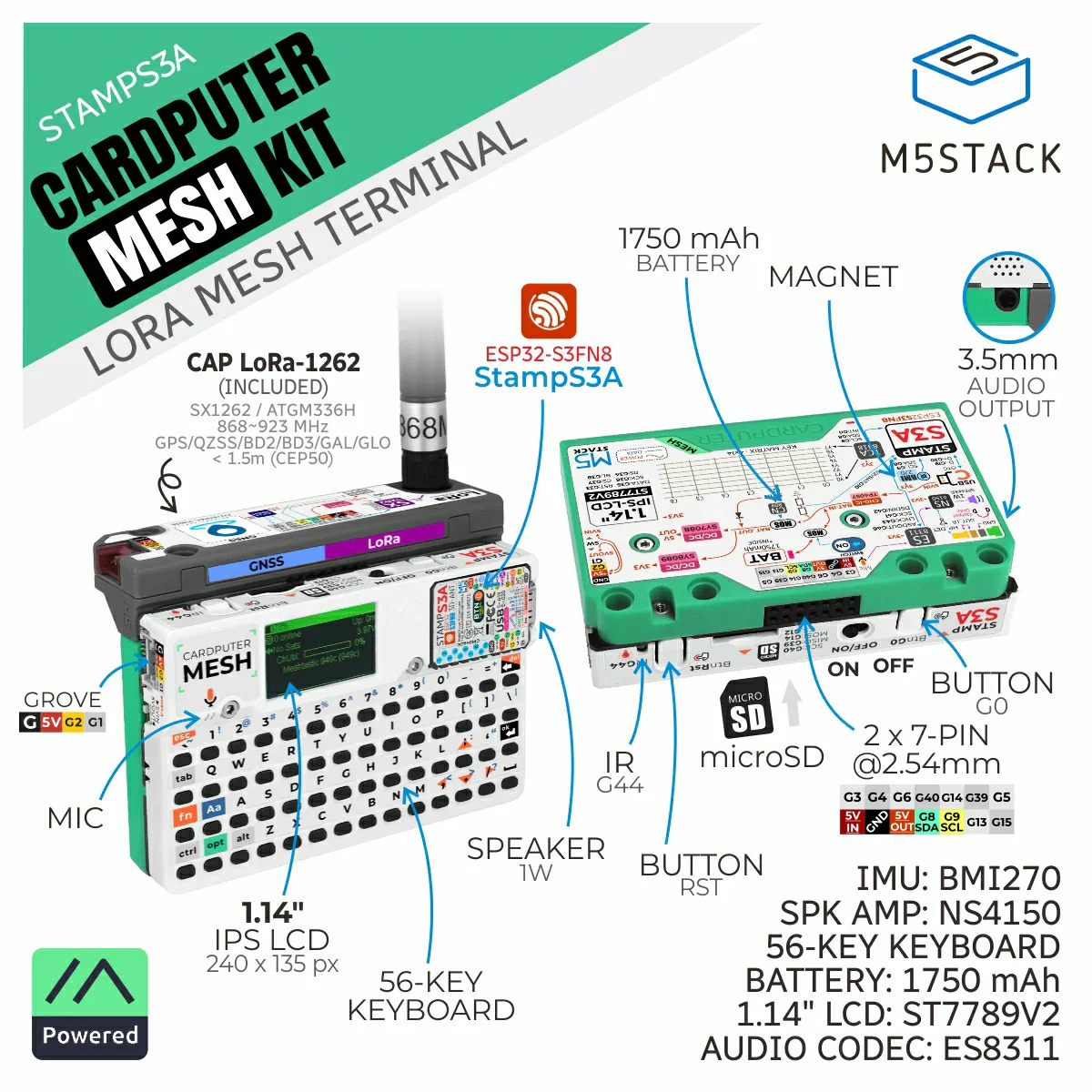

Характеристики Cardputer Mesh Kit:

• Базовый контроллер (Cardputer-Adv):
  • Беспроводной модуль MCU – M5Stack  M5Stamp S3A  с
    • SoC – Espressif Systems  ESP32-S3FN8
      • CPU
        • Двухъядерный 32-битный микроконтроллер Xtensa LX7 с AI-векторными инструкциями частотой до 240 МГц
        • Сопроцессор RISC-V ULP
      • Память – 512 КБ SRAM
      • Хранилище – 8 МБ flash
      • Беспроводная связь – 2,4 ГГц WiFi 4 (802.11b/g/n), Bluetooth 5.0 BLE + Mesh
    • 3D-антенна 2,4 ГГц
    • USB – 1 порт USB Type-C
    • Разъемы расширения для ввода-вывода, такие как SPI, I2C, UART, ADC и другие
  • Хранилище – слот для карт MicroSD
  • Дисплей – 1,14-дюймовый IPS LCD с разрешением 240×135 на драйвере ST7789V2
  • Аудио
    • 1-ваттный динамик с усилителем NS4150B
    • MEMS-микрофон с высоким SNR (65 дБ)
    • 3,5-мм аудиовыход
  • Пользовательский ввод – 56-клавишная клавиатура (матрица 4×14 клавиш); примечание: усилие нажатия клавиш снижено с 260 гс до 160 гс
  • Сенсор – 6-осевой датчик движения BMI270
  • Расширение
    • 4-контактный разъем Grove с I2C (5 В)
    • 14-контактная шина расширения с шагом 2,54 мм
  • Прочее
    • Кнопка сброса, пользовательская кнопка
    • Переключатель включения/выключения
    • ИК-передатчик
    • Встроенный магнит для крепления, например, к холодильнику или доске
    • Совместимость с отверстиями LEGO
    • Отверстие для темляка
  • Питание
    • Встроенный литий-ионный аккумулятор 1750 мАч (вместо аккумулятора 1400 мАч + 120 мАч)
    • Встроенная зарядка аккумулятора и регулировка напряжения
    • Зарядка через порт USB-C на модуле M5Stamp S3A
• Модуль связи (Cap LoRa-1262):
  • LoRa-радиомодуль – Semtech SX1262
    • Частота – от 868 МГц до 923 МГц
    • Чувствительность – -147 дБм (режим низкой скорости передачи данных)
    • Мощность передачи – +22 дБм
    • Модуляция – LoRa, FSK, GFSK, MSK, OOK
    • Антенна – внешняя SMA-антенна «резиновая утка» (внутренняя резьба, внутреннее отверстие)
  • GNSS (глобальное позиционирование) – ATGM336H-6N (на базе AT6668)
    • Системы – GPS, BeiDou (BD2/BD3), GLONASS, Galileo, QZSS
    • Точность – <1,5 м (CEP50)
    • Чувствительность – -162 дБм (отслеживание) / -148 дБм (холодный старт)
    • Антенна – встроенная керамическая антенна
• Расширение
  • 2 порта Grove по 4 контакта (один на Cardputer, один на Cap)
  • 14-контактная шина расширения с шагом 2,54 мм, соединяющая два блока

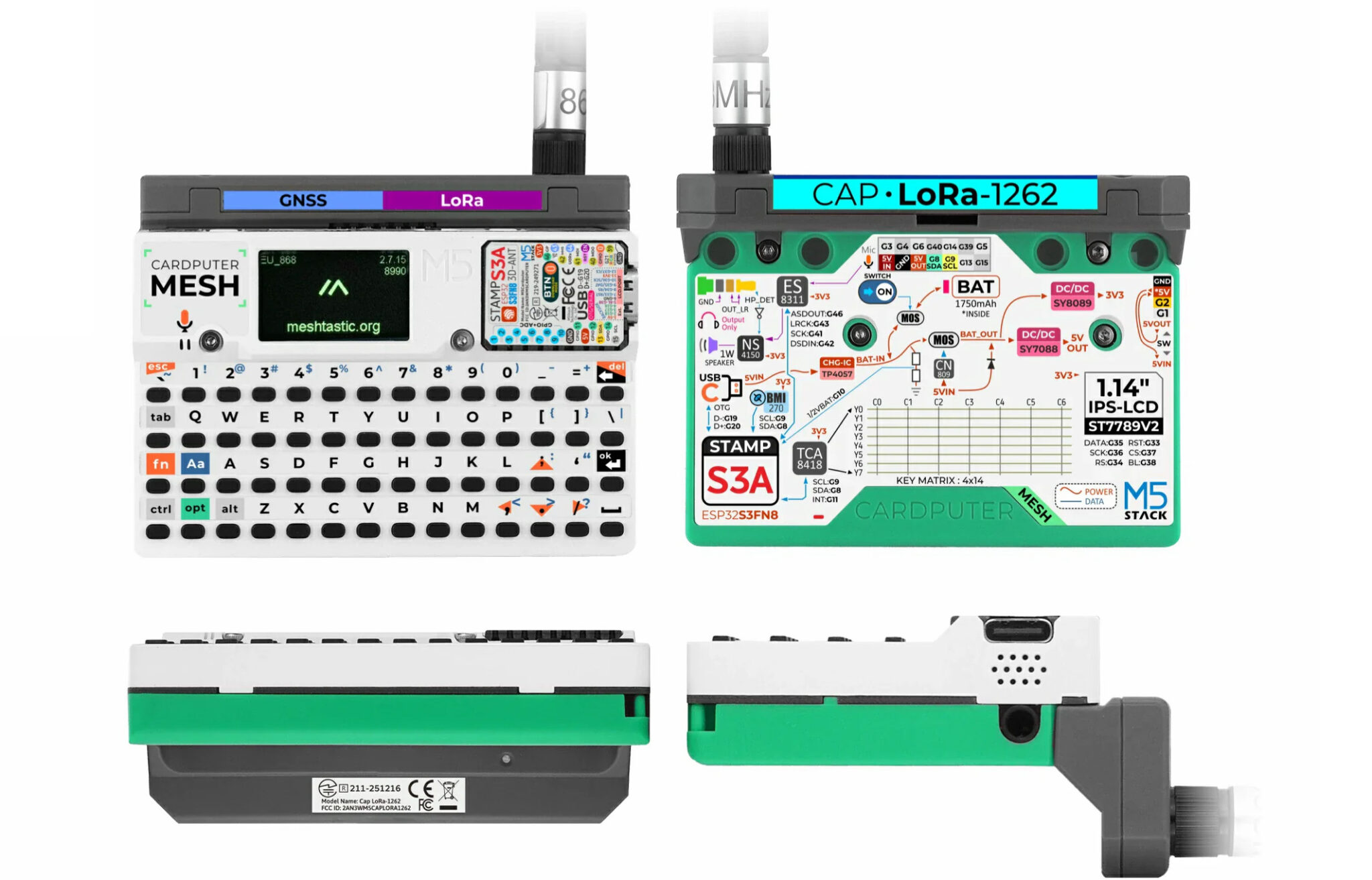

• Габариты – 84 x 54 x 34,8 мм (в сборе, немного больше Cardputer-Adv)
• Крепление – отверстия для крепления, совместимые с LEGO, с магнитной задней стороной

Со стороны программного обеспечения комплект поставляется с предустановленной прошивкой Meshtastic. Однако, поскольку он основан на экосистеме M5Stack, он остается полностью открытым для пользовательской разработки. Пользователи могут программировать устройство с помощью Arduino IDE, ESP-IDF или UiFlow2. M5Stack уже предоставил необходимые библиотеки для RadioLib (LoRa) и TinyGPSPlus (GNSS) для упрощения разработки.

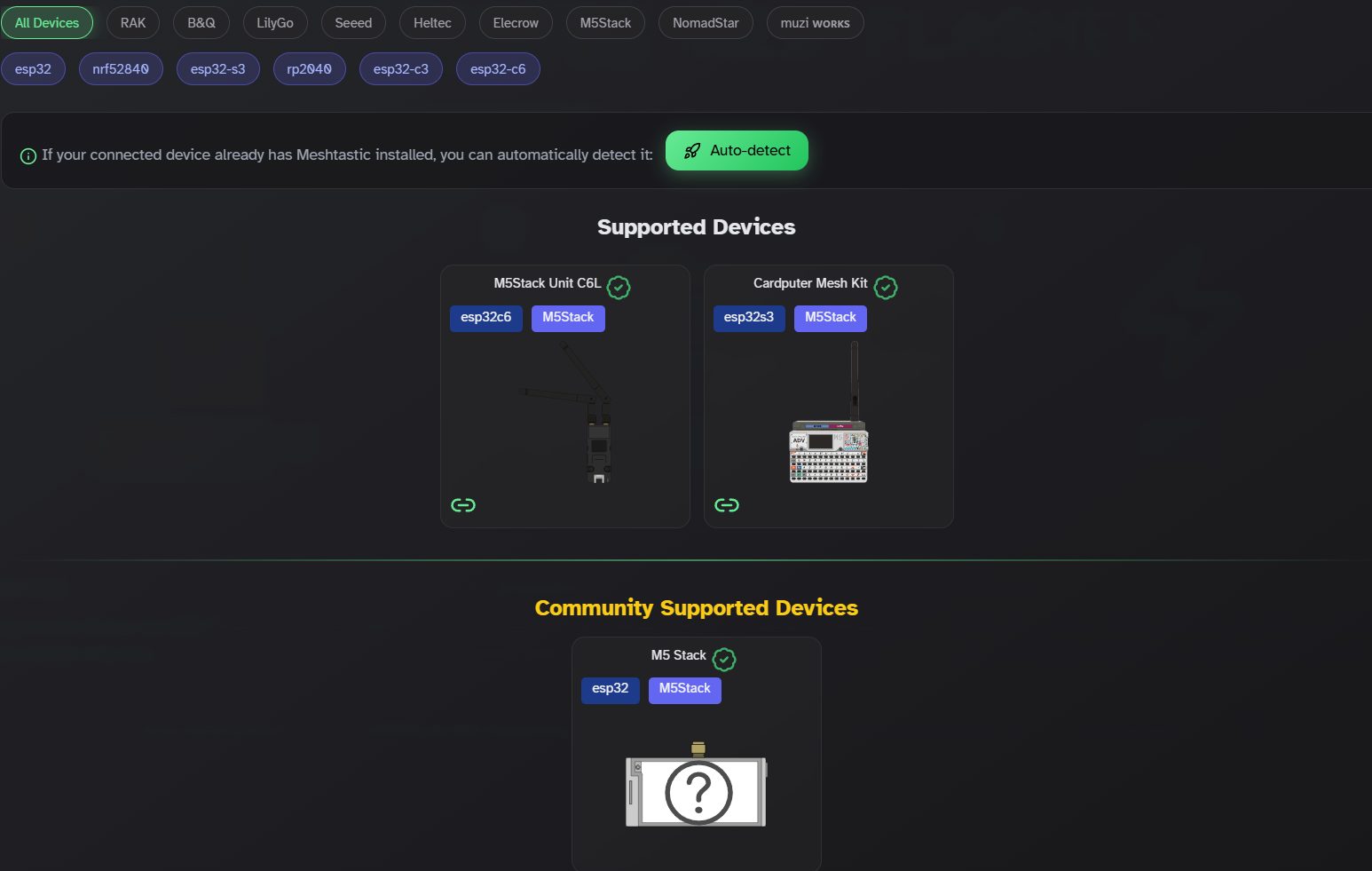

Устройство также поддерживается Meshtastic Web Flasher, поэтому можно легко установить или обновить Meshtastic прямо из браузера. Просто выберите устройство, выберите прошивку и нажмите «прошить». Никакого дополнительного ПО не требуется. Он конкурирует с другими аналогичными продуктами, такими как  автономный коммуникатор Trail Mat ,   LILYGO T-LoRa Pager и   LILYGO T-Deck Pro.

Набор M5Stack Cardputer Mesh Kit доступен сейчас по цене $48.00 в магазине M5Stack , и вскоре должен появиться в магазине на AliExpress . В комплект входят Cardputer-Adv, модуль LoRa/GNSS, антенна и винты M2, необходимые для сборки. Дополнительная техническая документация и схемы доступны на сайте документации . Для тех, у кого уже есть модуль Cardputer-Adv, можно приобрести Cap LoRa-1262 отдельно по цене $14.50 на AliExpress или в магазине M5Stack .
